轻型飞机J3Cub机身桁架结构设计

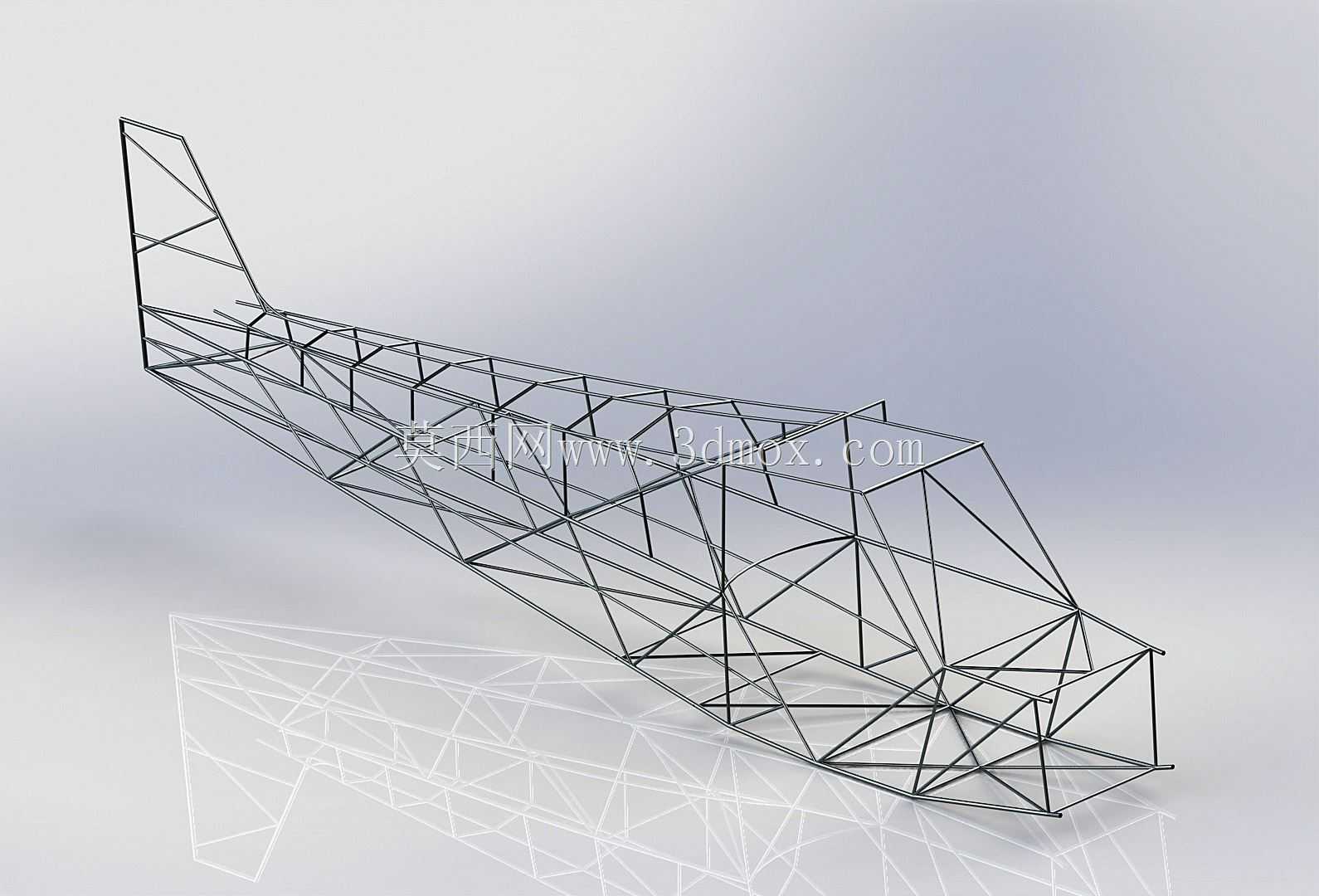

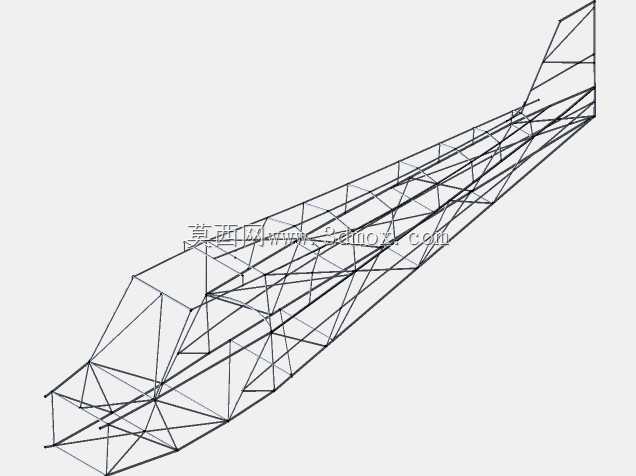

该结构为轻型通用航空飞机的机身承载桁架，主要应用于小型民用通航飞机的机体制造场景，适配Piper J3Cub这类经典轻型上单翼飞机的装配需求，作为整架飞机的核心承载基体，承担连接机翼、尾翼、起落架、动力装置与座舱部件的核心作用，在飞行过程中传递气动载荷、发动机推力与着陆冲击载荷，保障整机结构强度与飞行姿态稳定性。从功能特性来看，该机身采用空间桁架式承载设计，区别于现代小型飞机常用的半硬壳式机身，这种镂空桁架结构在保证结构强度的前提下大幅降低了机身自重，适配轻型飞机低翼载、低速飞行的性能需求，能够在常规通航作业、飞行训练、休闲飞行等场景下，承受机动飞行、紊流扰动带来的多向载荷，同时桁架的开放式结构便于机载设备、操纵钢索、燃油管路的布设与后期维护检修，降低了整机制造成本与维护难度。在设计思路上，该结构遵循轻型飞机的轻量化设计原则，通过三角形空间桁架的力学排布，将杆件承受的载荷以轴向拉压的形式传递，避免杆件承受额外的弯曲力矩，最大化材料的利用效率；整体轮廓完全贴合J3Cub飞机的经典气动外形，从机头段的动力安装区到中段的座舱承载区，再到尾段的尾翼连接区，杆件排布完全匹配各部件的安装点位，预留了发动机安装架、座椅固定点、机翼连接耳片、起落架安装支座、尾翼操纵面铰接点的安装位置，无需额外加工适配结构即可完成各系统的装配对接。从安装边界与尺寸适配来看，该机身桁架的整体长度、截面宽度与高度完全匹配J3Cub飞机的原厂外形尺寸，机头段预留的安装空间可适配小功率活塞航空发动机的安装尺寸，中段座舱区域的桁架间距满足单人或双人座舱的布置空间需求，尾段的收窄轮廓适配尾翼组的安装角度与位置，所有杆件的连接节点位置均符合通用航空轻型飞机的装配公差要求，既可以作为复刻经典轻型飞机的制造参照，也可用于轻型飞机改装、航空教学实训的结构演示载体，帮助从业者理解桁架式机身的力学传递逻辑与轻型飞机的结构设计要点。
