五轴加工波浪形曲面工装结构

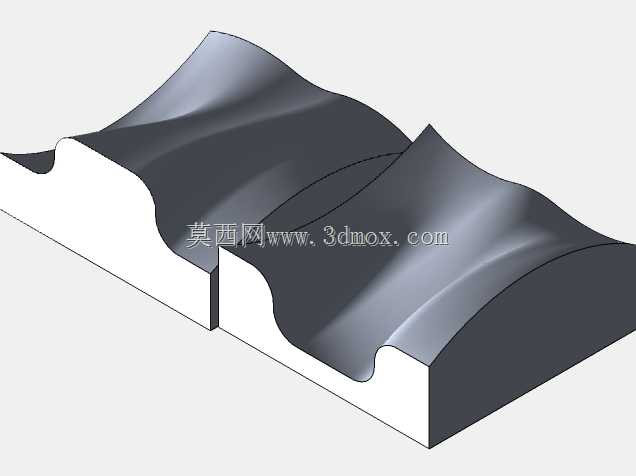

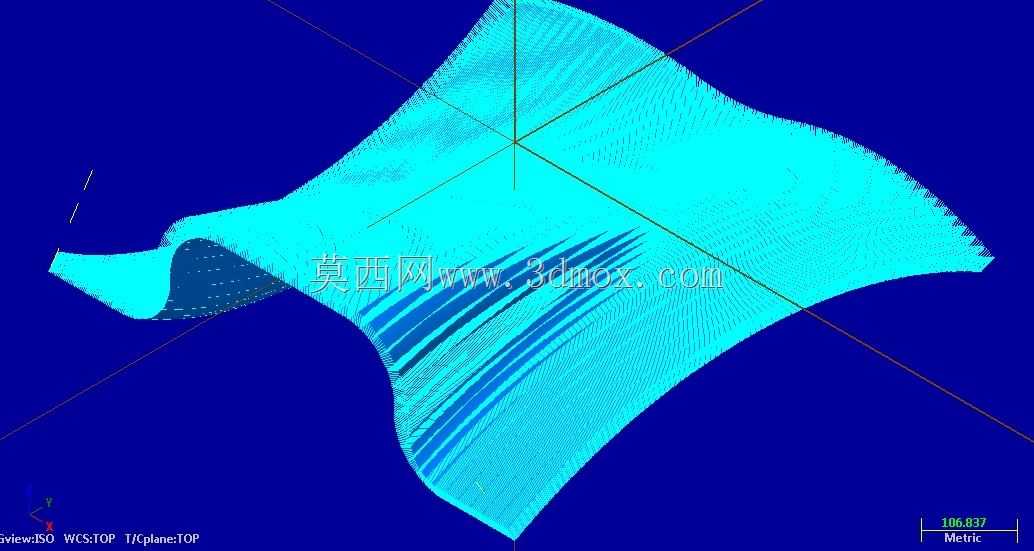

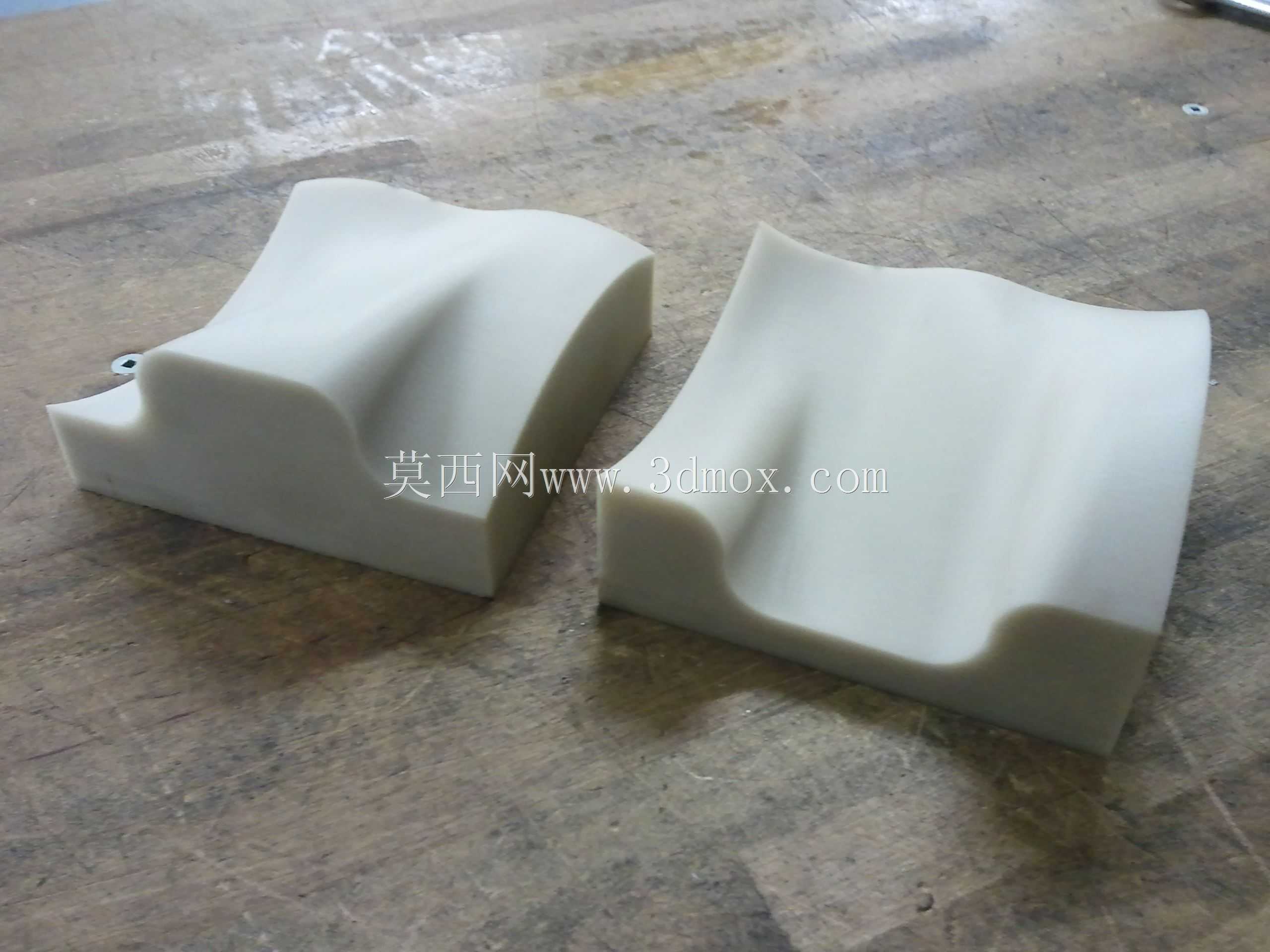

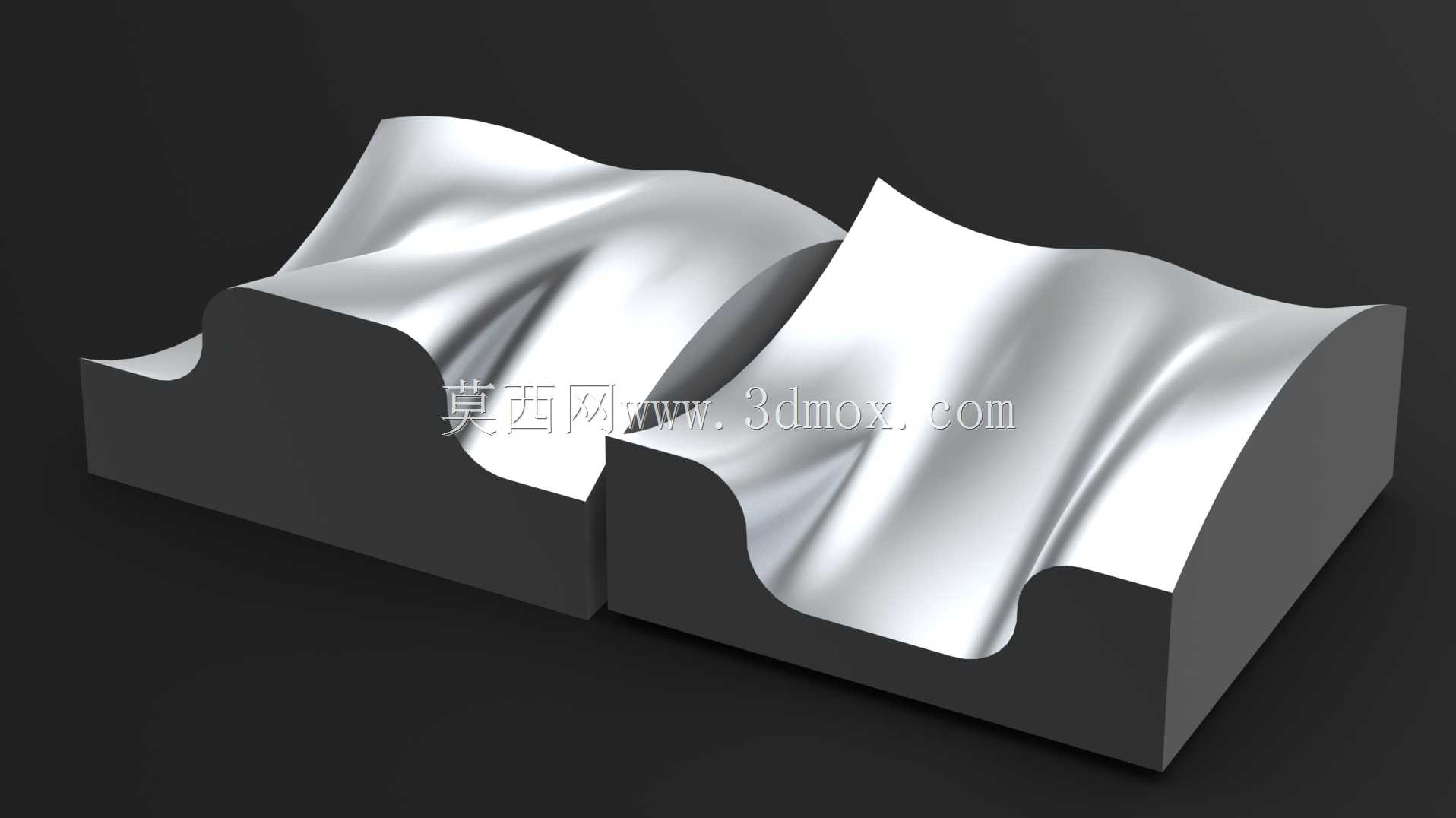

该波浪形曲面结构件主要应用于高端精密机加工领域的工艺验证与曲面加工实训场景，可作为五轴联动加工中心的典型教学样件，也可用于曲面加工工艺参数调试、刀具路径验证的测试载体，帮助加工人员熟悉多轴联动加工中曲面走刀的逻辑，验证不同切削参数下的曲面成型质量。从实际用途来看，这类连续波浪曲面结构常作为特殊工装的定位贴合面，在异形工件夹持、曲面仿形定位场景中，能够与对应曲面的工件实现完全贴合，保证夹持定位的稳定性，避免加工过程中工件出现位移偏差，也可作为装饰性曲面结构的加工原型，用于高端设备外观曲面件的前期工艺打样。在功能特性上，该结构采用分体式对称设计，两个独立块体的波浪曲面曲率连续过渡，曲面与底部基座的衔接处做了顺滑的圆角过渡处理，既避免了加工过程中应力集中导致的工件变形，也能保证曲面拼接后的连续性，基座部分为规整的矩形结构，可直接通过压板固定在机床工作台上，无需额外设计定制夹具，降低了装夹难度。设计思路上，整体结构以连续正弦类波浪曲面为核心造型，曲面波峰波谷的高度差控制在合理加工范围内，适配五轴加工中心的摆头行程，避免加工过程中出现主轴干涉问题；基座部分预留了足够的装夹余量，侧面为垂直平面，可作为加工找正的基准面，保证曲面加工的坐标精度；曲面部分的曲率变化经过优化，走刀路径可实现连续无顿挫，减少刀具频繁换向带来的接刀痕，提升最终的表面加工质量。外形尺寸方面，单个块体的基座长度适配常规机床工作台的T型槽间距，整体高度不超过常用五轴机床的Z轴有效行程，两个块体拼接后总宽度可满足小型加工中心的工作台幅面要求，安装时可直接依靠基座底面与侧面的基准面完成找正，无需额外制作安装底座，装夹后工件的刚性充足，可承受大进给切削的切削力，不会出现振颤问题，能够有效保证曲面的加工精度与表面光洁度。
