涡轮增压器压气机叶轮精密结构设计

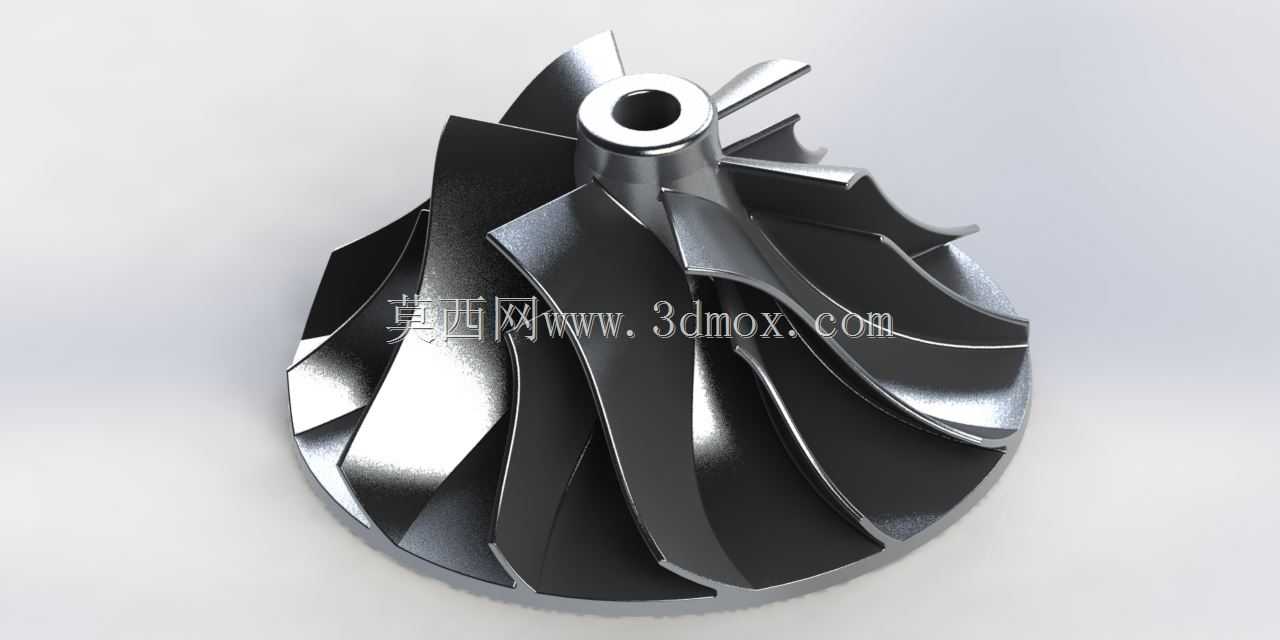

该模型为涡轮增压器核心的压气机叶轮部件，作为内燃机增压系统的核心做功元件，广泛应用在乘用车辆、商用货车、工程作业机械、船舶动力机组、固定式发电用内燃机等搭载增压内燃机的场景中，是提升内燃机动力输出密度、优化燃油燃烧效率、降低尾气排放水平的关键功能部件。在实际动力系统运行过程中，该叶轮被同轴的涡轮端带动高速旋转，通过自身曲面叶片对进入压气机壳的新鲜空气进行做功压缩，将常压空气提升至设定的增压压力后送入发动机气缸，让气缸内可以喷入更多燃油充分燃烧，在不增加发动机排量的前提下大幅提升动力输出扭矩与功率，同时优化空燃比让燃油燃烧更充分，降低不完全燃烧带来的污染物排放与燃油消耗。

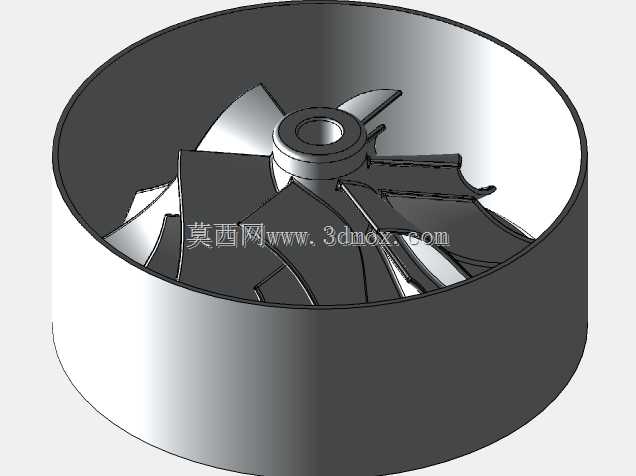

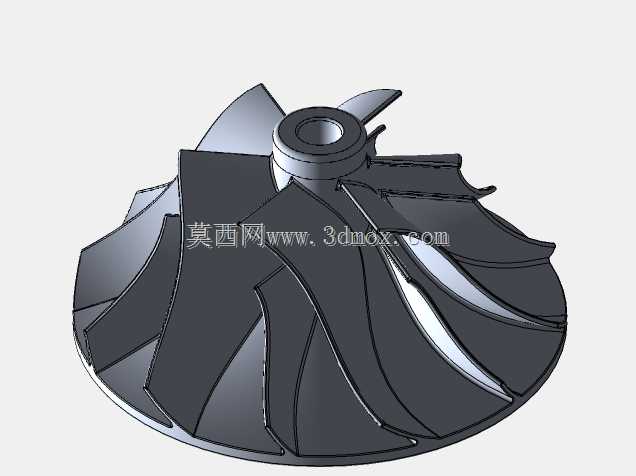

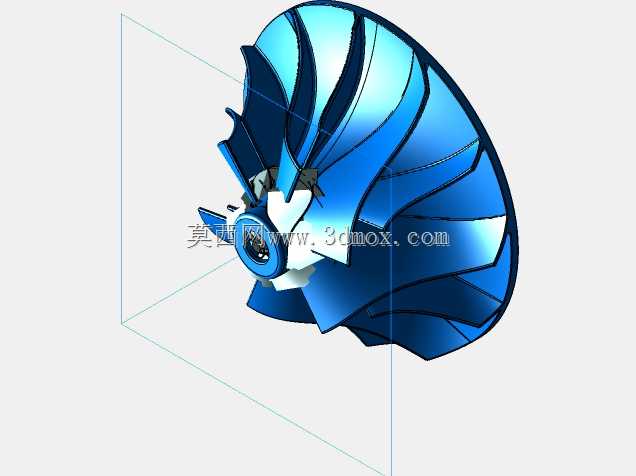

从产品功能特性来看，该叶轮采用长短叶片间隔排布的结构设计，长叶片负责主要的气流做功引导，短叶片用于分流相邻长叶片间的气流，避免大流量工况下叶片通道内出现气流分离、喘振等异常工况，拓宽压气机的高效工作区间，适配内燃机不同转速、不同负荷下的进气需求。叶片型线采用三元流曲面设计，每一处曲面曲率都经过气流场仿真优化，尽可能降低气流在叶片表面的流动损失，提升压气机的做功效率，同时兼顾叶轮高速旋转时的结构强度，避免高转速下叶片出现应力集中导致的变形、断裂问题。叶轮中心设置带定位台阶的安装轴孔，轴孔精度满足高速动平衡的装配要求，可与增压器转子轴实现过盈配合装配，保证高速旋转时的同轴度，降低运转振动与噪音。

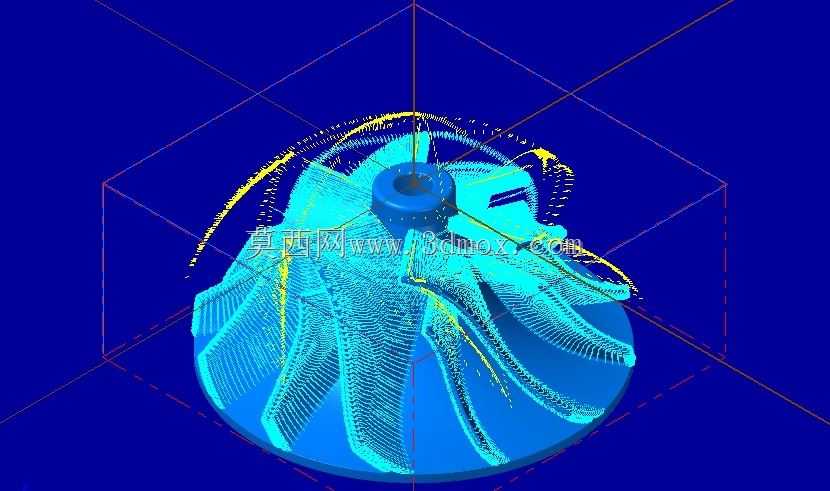

在设计思路上，该叶轮结构充分考虑了五轴联动加工的工艺可行性，叶片间的流道宽度、叶片与轮毂的过渡圆角都匹配五轴加工的刀具可达性，无需过多特殊工装即可完成从毛坯到成品的精密铣削加工，同时兼顾了铸造工艺的拔模角度需求，可适配不同批量的生产加工场景。外形尺寸方面，该叶轮的外径、轴向高度、安装轴孔直径都匹配主流小排量乘用车涡轮增压器的安装边界，可直接适配对应型号的压气机壳与涡轮箱装配，安装时仅需保证叶轮与压气机壳的设计间隙，即可避免运转时出现擦碰问题，同时保证压气机的密封性能与增压效率。叶轮的整体重量经过轻量化优化，在保证结构强度的前提下尽可能降低转子总成的转动惯量，让增压器在发动机工况变化时可以更快响应转速变化，减小涡轮迟滞带来的动力响应延迟问题，提升动力输出的平顺性。
