带轴直齿圆柱齿轮传动零件结构设计

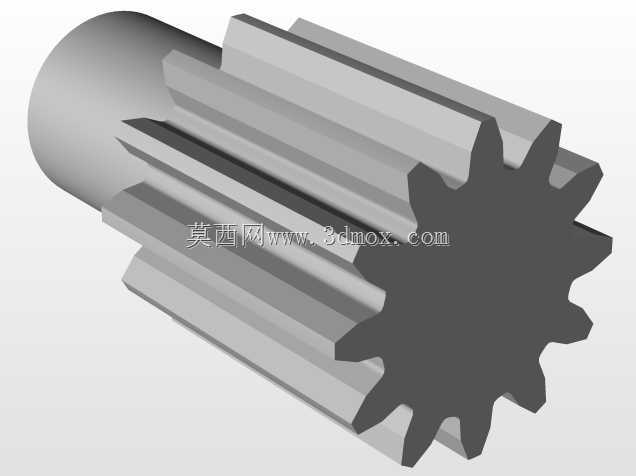

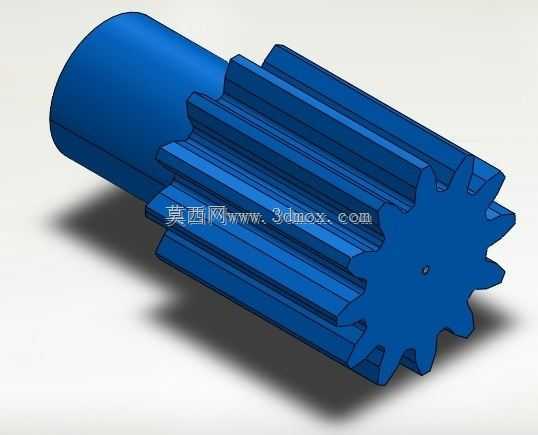

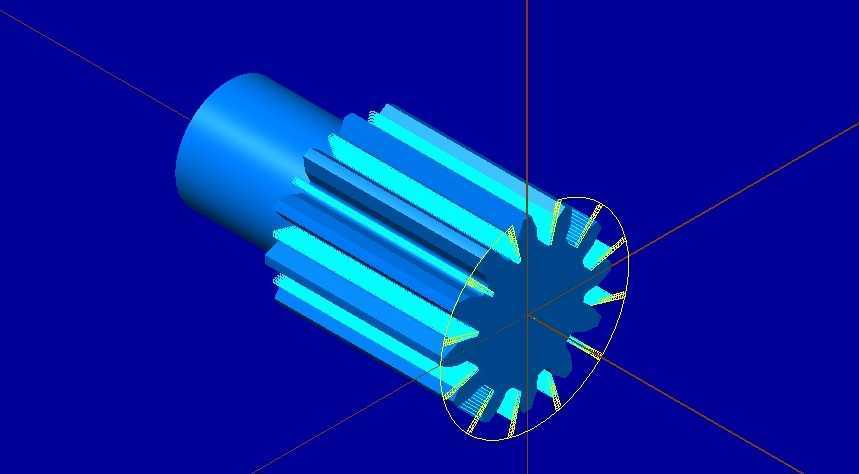

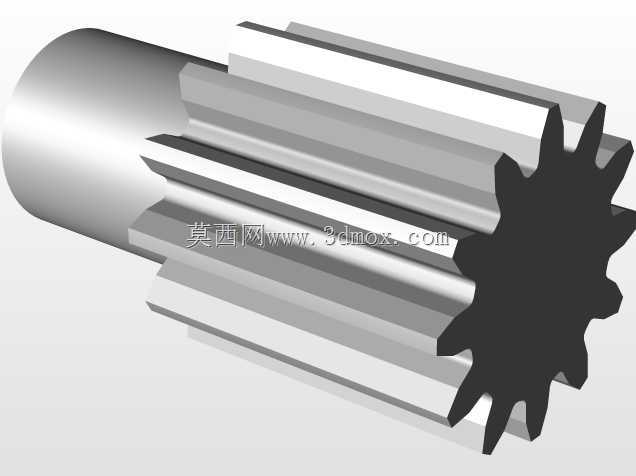

这款带轴直齿圆柱齿轮，是中小功率传动系统里的常用基础零件，常见于小型机床进给机构、轻工包装设备传动链、自动化输送线的动力传递单元，也会用在小型农机的辅助传动部位，承担平行轴之间的旋转动力传输，把电机端输出的扭矩平稳传递到执行端，适配转速不超过1500r/min、中等载荷的平稳传动工况。从结构设计逻辑来看，采用齿轮与传动轴一体化的轴齿结构，省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了键连接带来的应力集中、配合间隙导致的传动回差问题，更适合对传动精度有一定要求、安装空间紧凑的场景。齿轮端采用标准渐开线直齿齿形，齿向与轴线平行，加工时可通过四轴铣削设备一次装夹完成齿形与轴身的加工，不需要二次装夹找正，能更好保证齿圈与轴身的同轴度，减少装配后的径向跳动量。轴身部分设计为等直径光轴结构，两端预留轴承安装位，安装时可直接通过两端深沟球轴承支撑在设备腔体的轴承座内，轴向定位依靠轴肩与轴承端盖配合实现，不需要额外设计轴套、锁紧螺母等复杂定位结构，能有效压缩传动组件的轴向安装尺寸。齿部参数设计上，齿顶高、齿根高按照标准模数匹配，齿根处做了小圆弧过渡处理，避免齿根应力集中导致的断齿风险，齿面加工预留了磨削余量，若用于更高精度的传动场景，可在铣削后进行齿面磨削提升表面光洁度，降低传动过程中的噪音与磨损。实际选型适配时，需要注意轴身直径与安装位轴承内径的匹配，齿顶圆直径要避让腔体内壁的最小安全间隙，轴向安装长度要匹配腔体两侧轴承座的跨距，避免装配后出现轴系窜动、齿面啮合偏载的问题。这类轴齿结构相比分体式齿轮轴组件，装配工序更少，整体刚性更好，在频繁正反转的传动场景下，不会出现齿轮与轴之间的配合松动问题，长期运行的传动稳定性更优，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要频繁拆解检查连接部位的紧固状态。
