GZ-500飞翼无人机带肋骨结构数模设计

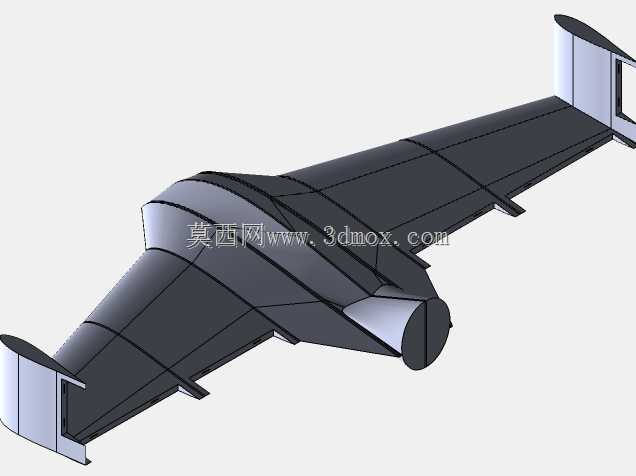

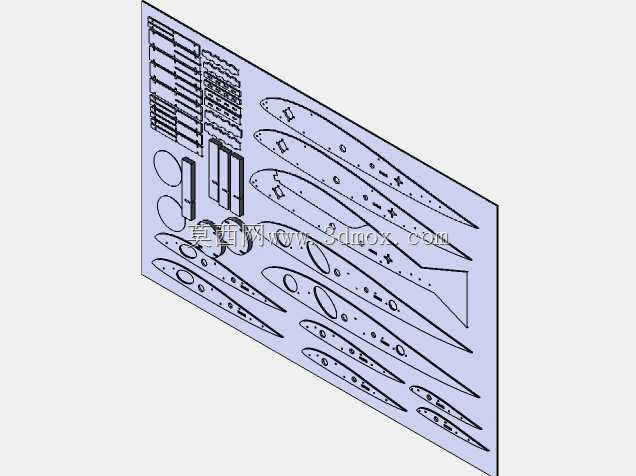

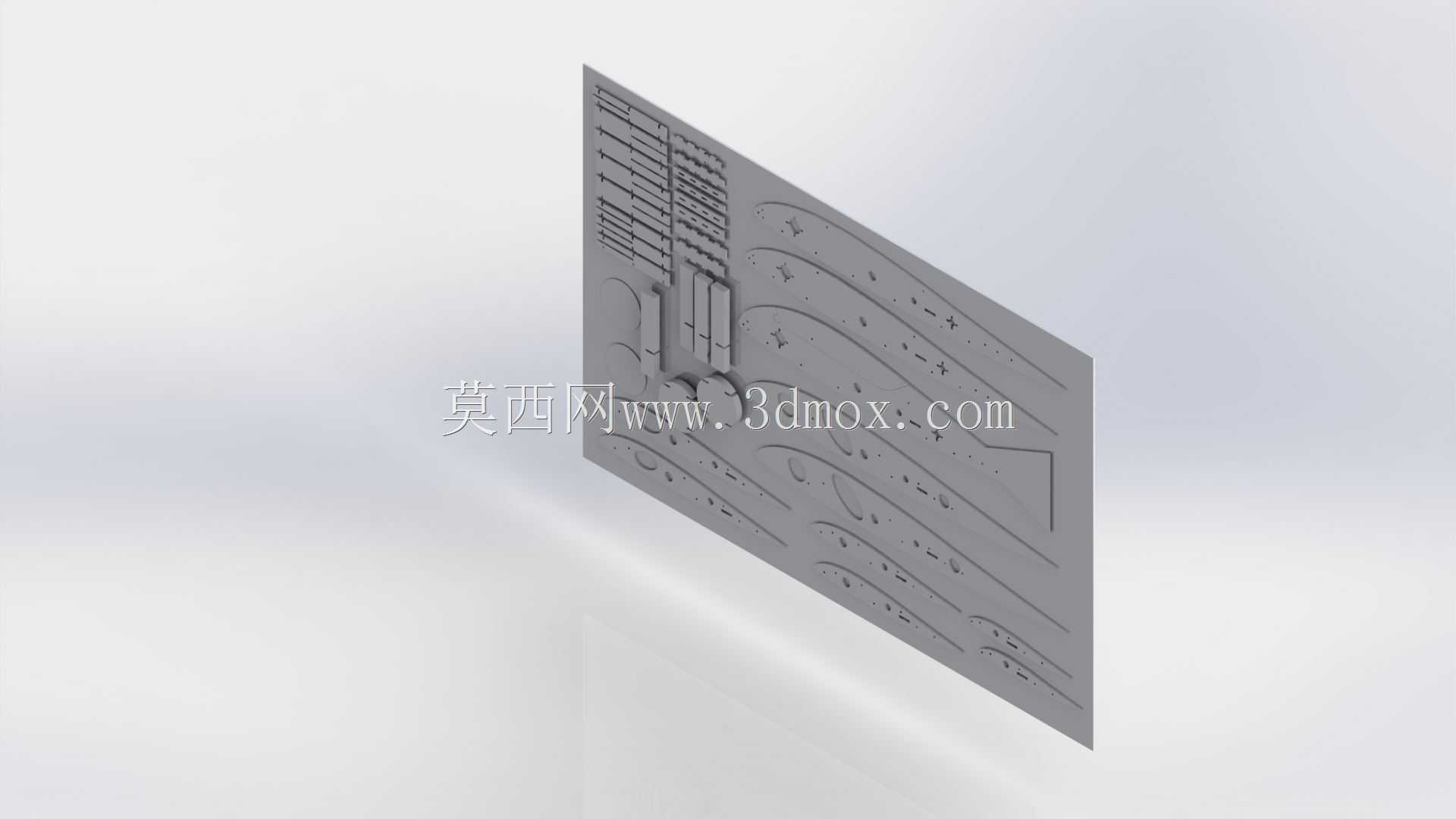

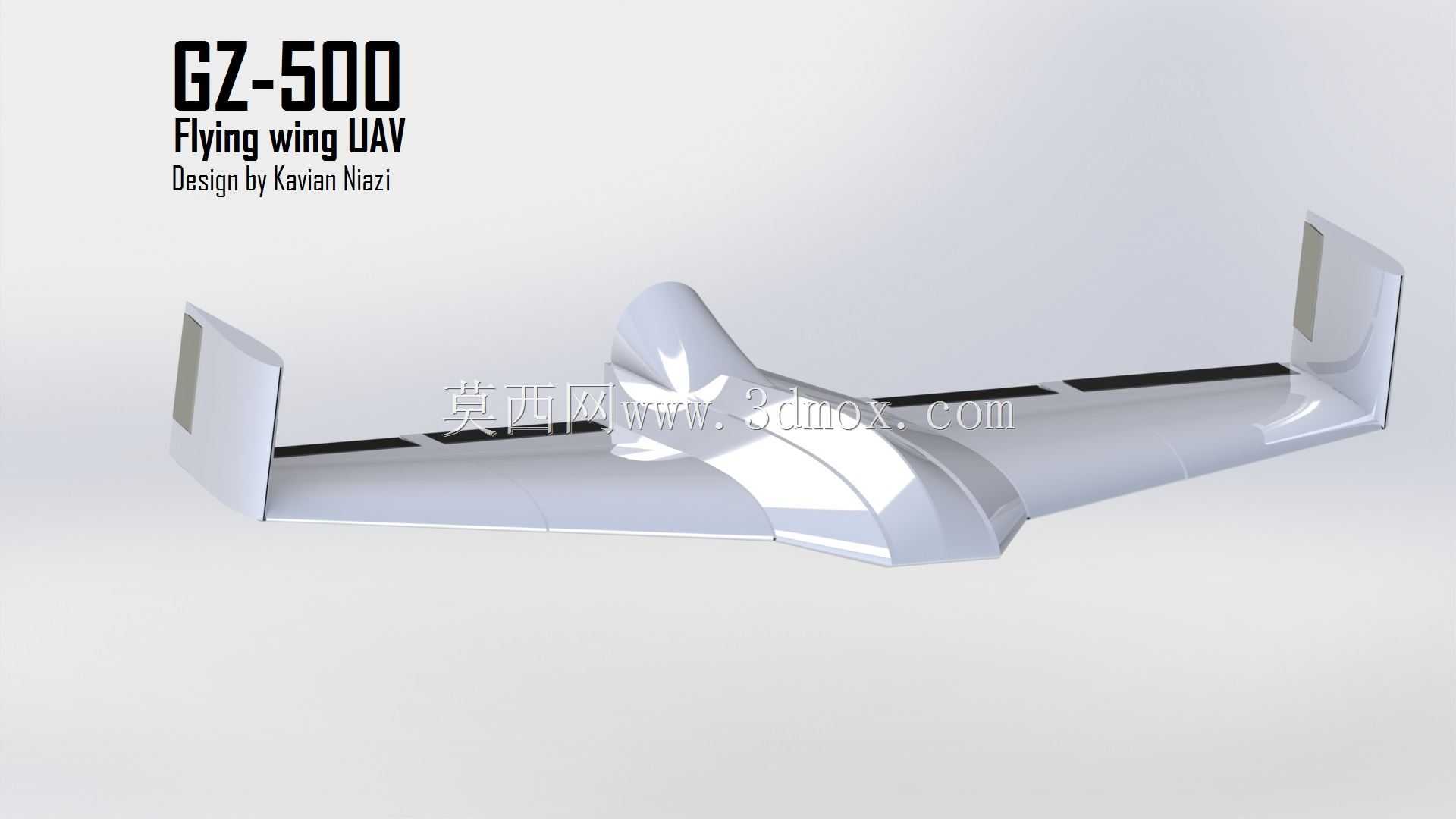

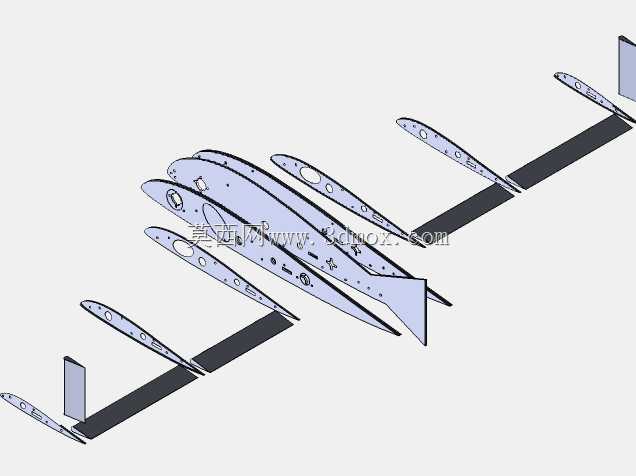

该飞翼构型无人飞行器主要面向低空测绘、区域巡检、小范围航测作业场景设计，可搭载轻量化影像采集设备完成地形测绘、管线巡检、农林植保监测等低空作业任务，相比常规布局无人机，飞翼布局拥有更高的升阻比，同等动力配置下可获得更长的滞空续航时间，同时雷达反射截面积更小，也可适配部分需要低信号特征的作业场景。整体采用无尾飞翼一体化布局，机身与机翼融合过渡，取消了常规布局的水平尾翼与垂直尾翼结构，在翼尖设置小尺寸端板提升航向稳定性，有效降低了整机结构重量与飞行阻力。机身中部设置设备舱凸起结构，用于容纳飞控系统、动力模块、电池组与任务载荷，舱体曲面做流线顺滑处理，避免飞行过程中产生额外的气流紊流影响飞行稳定性。内部设置肋骨式承力结构，沿机翼展向和弦向分布的肋条与蒙皮贴合，形成半硬壳式承力体系，既能够保证机翼在飞行过程中承受气动载荷不发生过量形变，又能通过肋条的镂空设计控制整机重量，同时肋条上预留的安装位可直接固定航电设备、舵机与动力组件，无需额外设计安装支架，进一步压缩了整机结构重量。设计过程中优先考虑了数控加工的工艺适配性，肋骨结构采用等厚板材切割成型的设计思路，所有肋条轮廓均为连续平滑曲线，无过小的内转角与复杂异形结构，可直接通过数控铣切或激光切割完成零件加工，降低生产制造成本与装配难度。整机外形做了安装边界适配，翼展尺寸控制在小型无人机作业的便携范围内，拆解后可装入常规收纳箱完成转场运输，机身底部预留标准化载荷安装接口，可根据不同作业需求快速更换航拍相机、多光谱传感器等不同任务模块，机翼后缘设置升降副翼，通过肋条上预设的舵机安装位直接连接舵面，传动路径短，舵面响应速度快，可满足飞翼布局飞行器的姿态控制需求，保证飞行过程中的姿态稳定与操控精度。
