汽轮机叶片拆装定位工装板结构设计

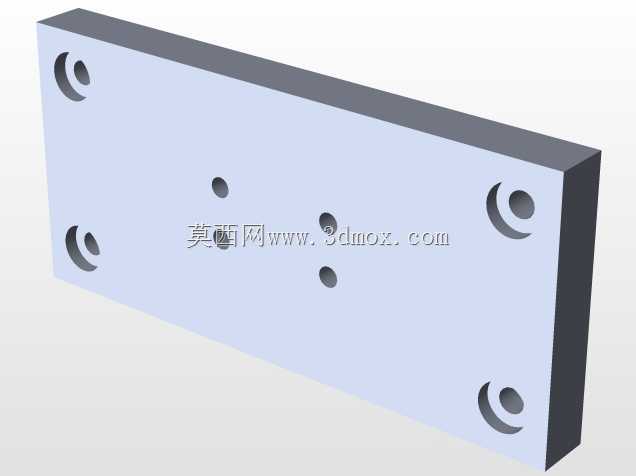

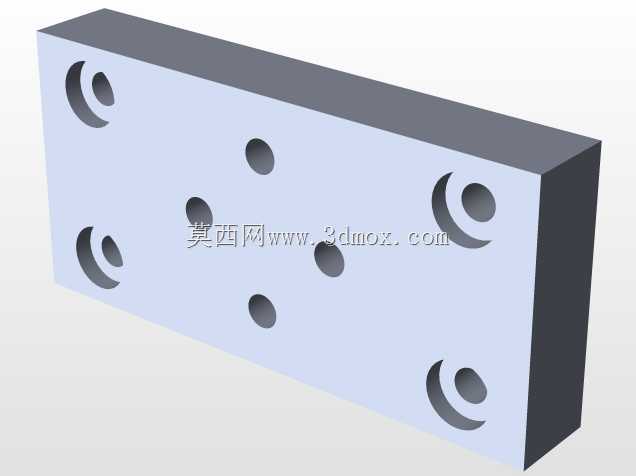

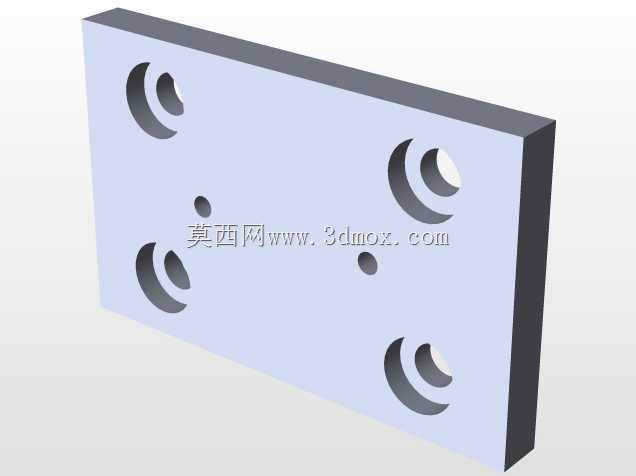

该工装板主要应用于电站汽轮机检修、涡轮类动力设备装配的现场作业场景，是叶片拆装工序中专用的定位承载部件，解决传统拆装作业中叶片定位偏移、装夹受力不均导致的叶片型面磕碰、安装对位偏差的问题，可覆盖不同规格涡轮叶片的拆装承载需求，适配检修车间常规台架的安装固定要求。从实际用途来看，该工装板作为叶片拆装作业的基准承载件，在叶片拆卸环节可承接待拆解涡轮组件，通过板面上的多组定位孔位实现组件的快速对位固定，避免拆解过程中组件滑移损伤叶片榫头；在叶片回装环节，可作为装配基准台，配合定位销对轮盘进行周向定位，保证每一片叶片安装时的角度、嵌入深度一致，降低装配误差带来的动平衡超标风险。从功能特性来看，板体采用整体式矩形厚板结构，刚性充足，可承受拆装过程中敲击、压装的轴向作用力不会发生形变；板面上设置四组对称分布的月牙形沉孔，用于匹配涡轮轮盘的外缘定位凸台，实现轮盘的快速卡装定位，无需额外调整找正；板面中心区域设置两个小直径通孔，用于穿装定位销锁定轮盘的周向角度，避免拆装过程中轮盘发生转动；所有孔位边缘均做倒角处理，避免刮伤工件表面。设计思路上，优先考虑拆装作业的操作便捷性，将定位结构集成在单块板体上，无需组合多组夹具即可完成轮盘固定，减少作业前的工装调试时间；孔位布局采用对称式设计，可适配正反两个方向的轮盘装夹，覆盖不同朝向的拆装作业需求；板体厚度经过受力核算，可承受最大5kN的压装作用力，满足常规中小型涡轮叶片的拆装受力要求。外形尺寸与安装边界方面，板体为矩形等厚结构，长宽比例适配常规检修工作台的台面尺寸，可直接放置在台面上使用，也可通过板体边缘的安装孔固定在专用拆装架上；板体上的定位孔中心距严格匹配对应型号涡轮轮盘的安装基准尺寸，定位误差控制在0.02mm以内，保证装配精度；沉孔的深度与轮盘凸台的高度匹配，装夹后轮盘平面与板体表面贴合间隙不超过0.03mm，避免装夹倾斜导致的叶片安装偏差。
