卧式三相异步电动机三维结构模型

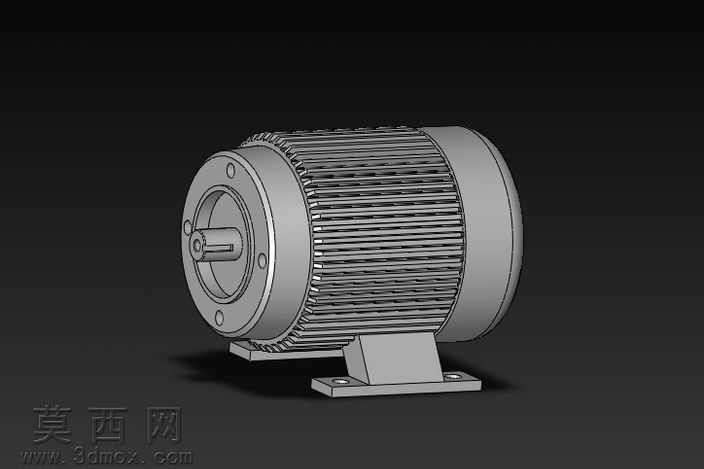

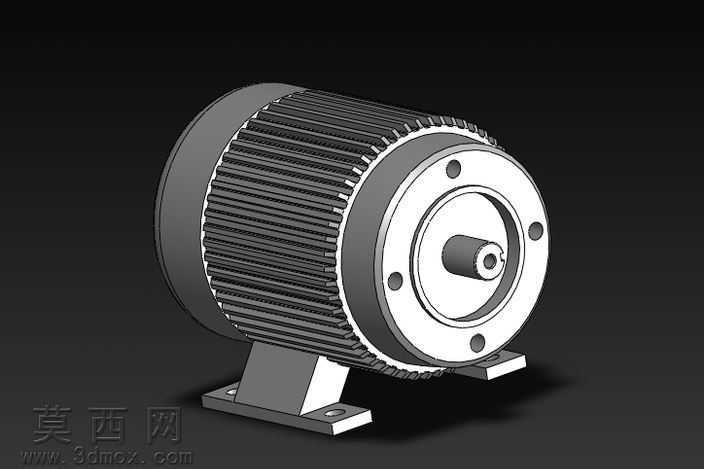

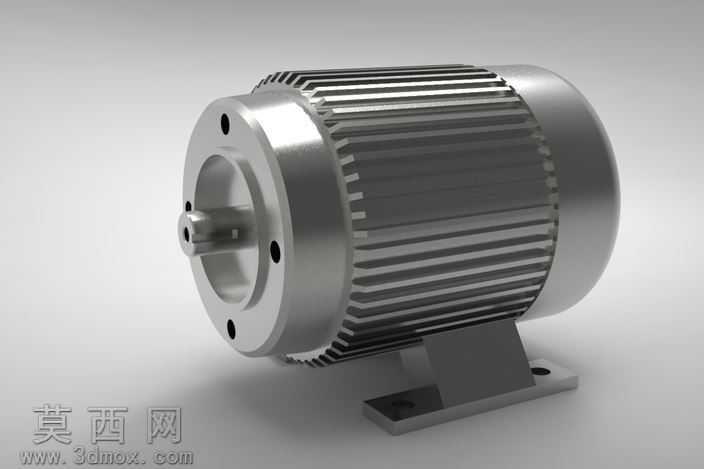

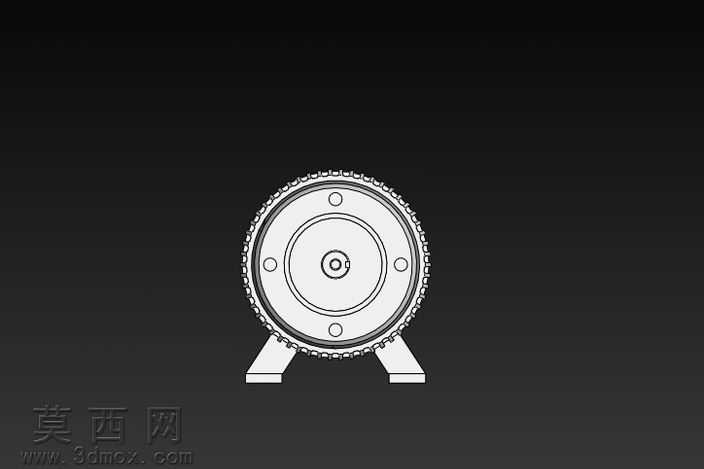

本模型为标准卧式安装三相异步电动机的三维数字化建模成果，建模过程严格遵循工业通用电机的实际尺寸比例与结构规范，完整还原了量产电机的全部核心结构特征。建模阶段首先以电机输出轴为基准定位，依次完成轴伸端键槽、前端盖安装止口、轴承位结构的参数化绘制，保证输出轴与前端盖的同轴度公差符合实际装配要求；机座部分采用阵列特征完成散热筋结构的建模，均匀排布的轴向散热筋既还原了真实电机的散热结构设计，也通过参数化阵列保证了筋条间距、尺寸的一致性，机座底部的卧式安装脚带有标准安装孔位，可直接匹配通用设备的电机安装工位尺寸。后端盖与机座采用止口配合的结构设计，还原了真实电机的装配定位逻辑，端盖上的吊环安装位、接线盒预留接口都做了精细化还原，接线盒位于机座侧上方的标准位置，符合常规低压电机的布线设计习惯。材质渲染阶段，机座与端盖采用铸铁哑光金属材质，还原了电机铸件的表面质感，输出轴采用调质钢的亮面金属材质，安装底座与机座做同材质处理，散热筋缝隙处做了轻微的阴影处理以突出结构层次感，渲染背景采用深灰色纯色背景，搭配柔和的侧方打光，清晰凸显电机的整体轮廓与各部分结构细节。设计过程中充分考虑了模型的可编辑性，各零部件采用独立特征建模，可单独拆解用于装配演示、运动仿真等场景，模型结构无破面、无重叠特征，所有安装孔、止口、配合面都做了公差预留处理，既可以用于机械设计教学中的电机结构讲解，也可以作为自动化设备、传动系统整体装配中的标准动力部件调用，能够适配不同场景下的三维设计需求，还原了工业用卧式电动机的典型外观与结构特征，符合主流系列三相异步电动机的外形与安装尺寸规范。
