无人机起落支撑脚架结构设计

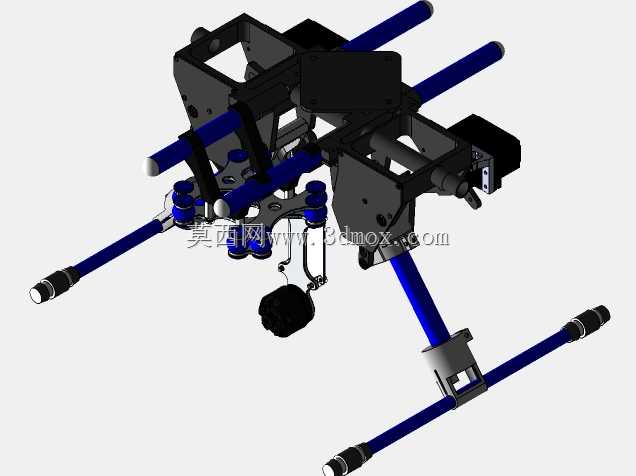

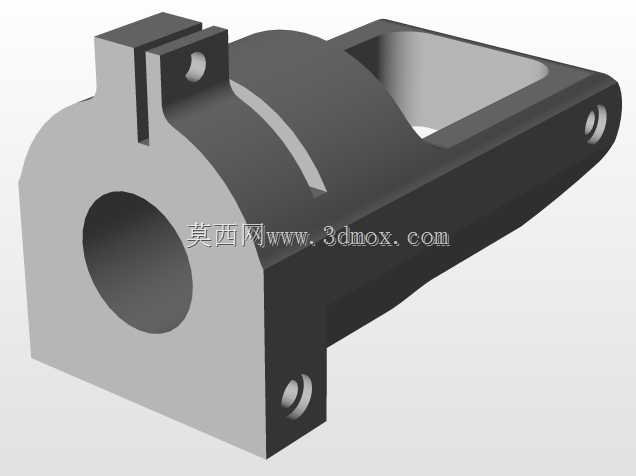

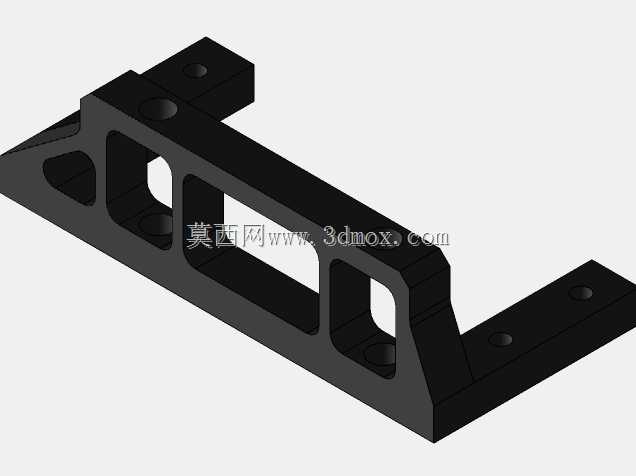

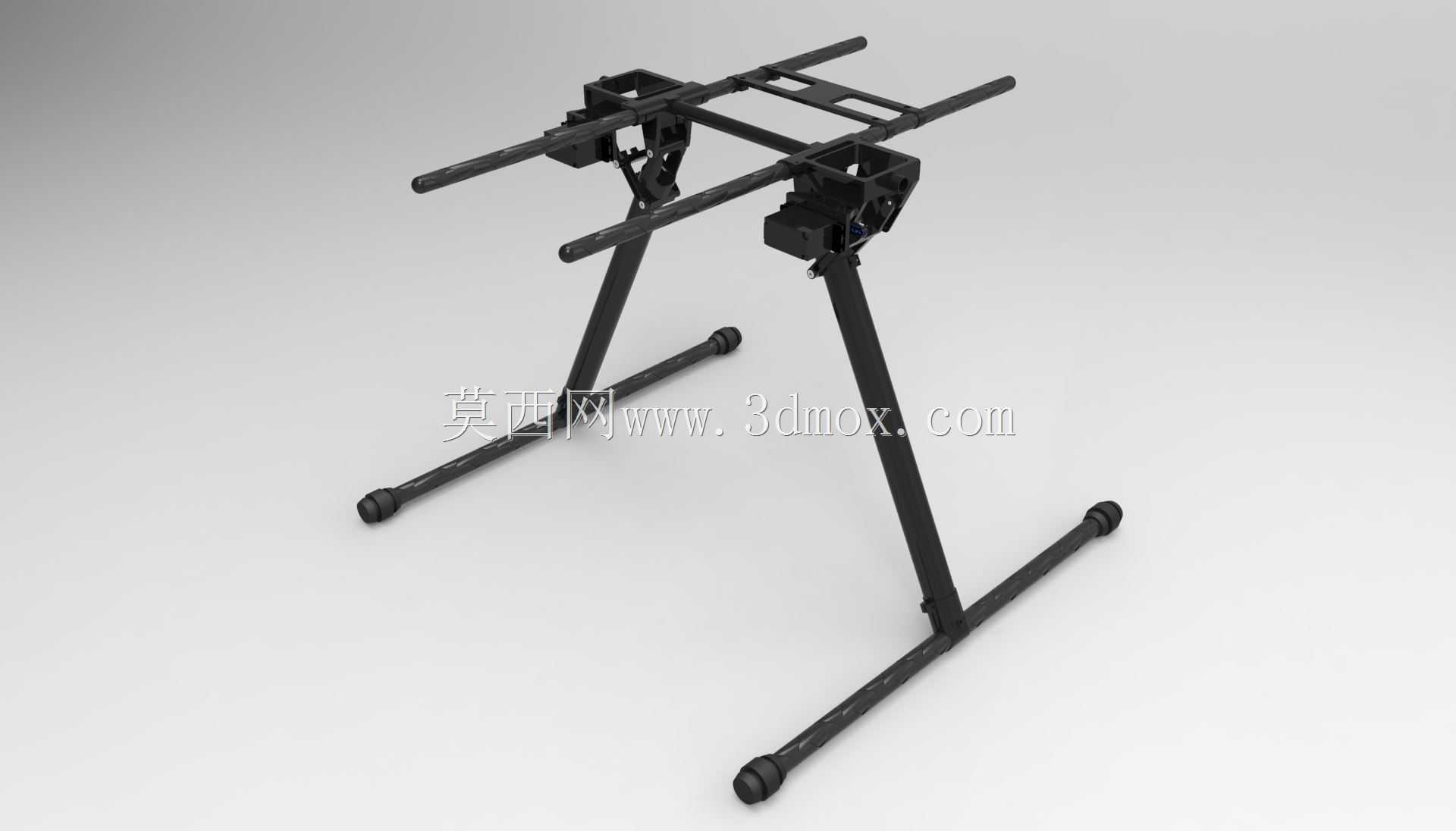

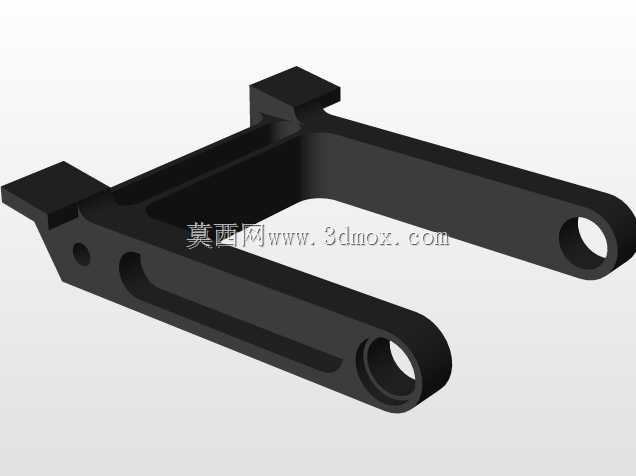

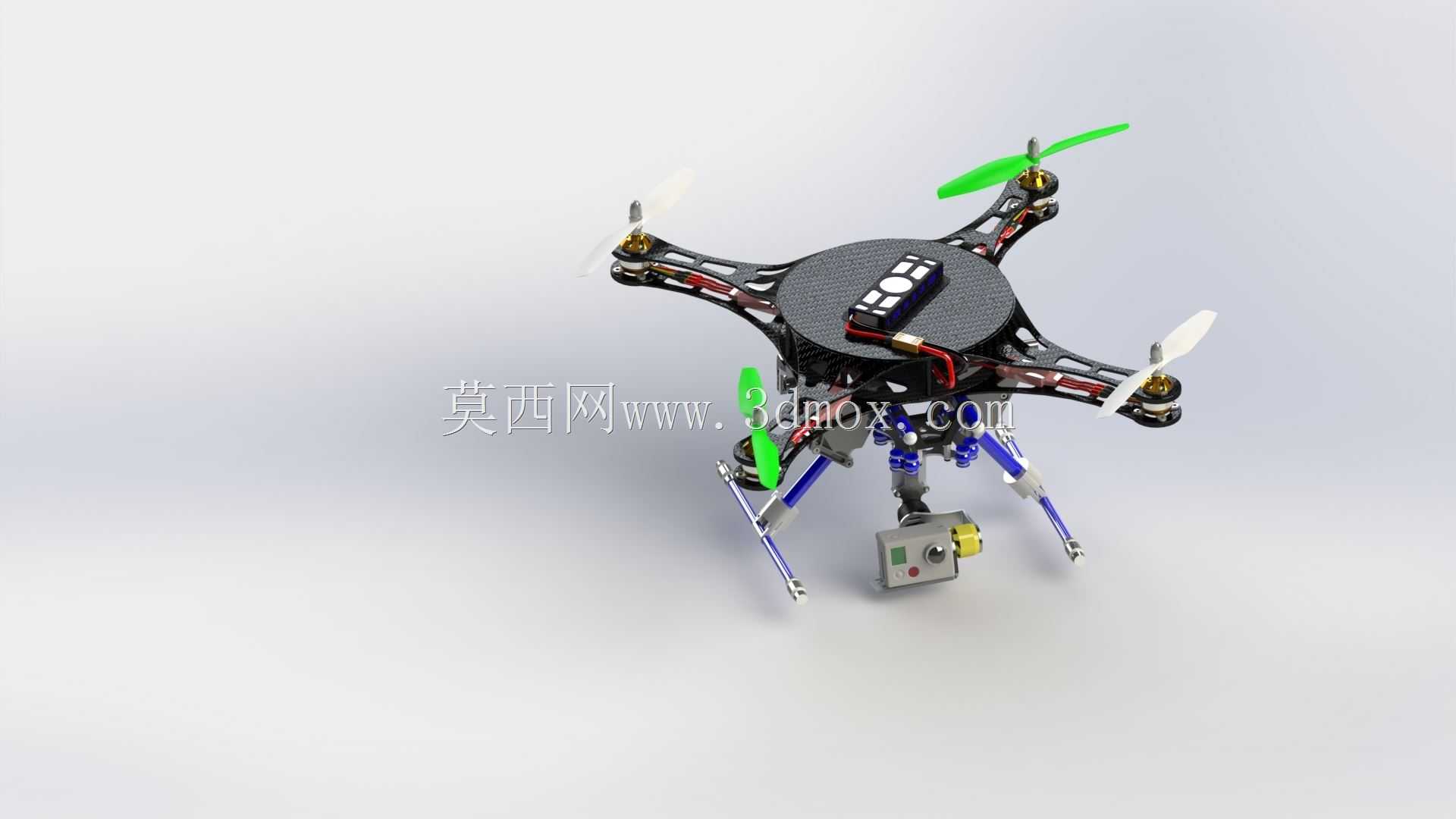

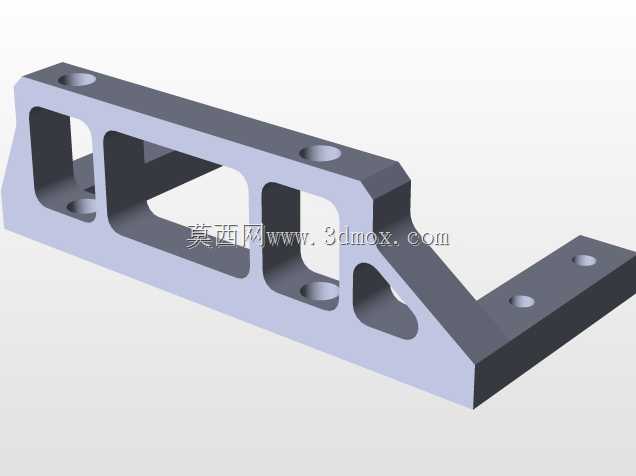

这款起落支撑结构是专为多旋翼航拍无人机设计的落地承载部件，主要应用于民用消费级航拍、工业巡检类无人机的起降支撑场景，能够在无人机起飞、降落以及地面静置阶段为整机提供稳定的支撑防护，避免机身核心的飞控、电池、云台相机等部件直接与地面发生磕碰剐蹭，同时可在降落冲击过程中吸收部分动能，降低机身受到的振动冲击。从功能特性来看，该结构采用分体式H型布局，两根纵向主支撑臂通过顶部的安装卡座与无人机机身底部的机架主梁固定，两侧向下延伸的斜向支腿搭配底部横向的落地横杆，形成四点接触的支撑面，可在不平整的户外起降场地保持稳定的支撑状态，支腿末端的防滑端头能够增大与地面的摩擦力，避免无人机在静置或起降瞬间出现侧滑移位的情况。设计过程中优先兼顾了结构强度与整机减重需求，整体采用镂空式的安装座结构，在保证安装位连接刚性的前提下尽可能削减非受力区域的材料厚度，斜向支腿采用等截面细长杆结构，受力路径直接从顶部安装座传递至底部落地端，无多余的弯折结构，既降低了结构自重对无人机有效载荷的占用，也减少了飞行过程中的风阻影响。从安装边界来看，顶部的安装卡座预留了与标准碳纤机架方管匹配的夹持槽位，可直接通过紧固件固定在常见轴距的多旋翼无人机机身底部，支腿的向下延伸高度经过合理测算，既能够为机身下方挂载的云台相机预留足够的离地间隙，避免相机在起降过程中触碰地面，也不会因为支腿过长导致整机重心过度下移影响飞行操控灵活性，两侧支腿的横向展开宽度控制在机架旋翼的投影范围以内，不会对旋翼的下洗气流造成过多遮挡，避免影响飞行过程中的气动效率。整体结构无复杂的活动部件，可靠性高，日常使用中无需频繁维护，可适配多数同规格机架的改装升级需求，在户外航拍、电力巡检、农林植保辅助起降等场景下都能提供稳定的支撑防护作用。
