翼身融合布局小型混体翼无人飞行器结构

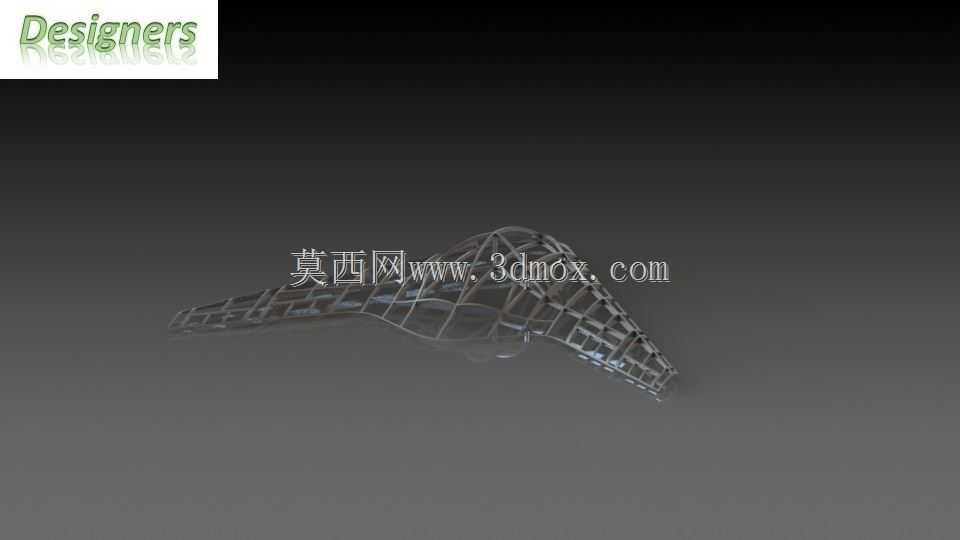

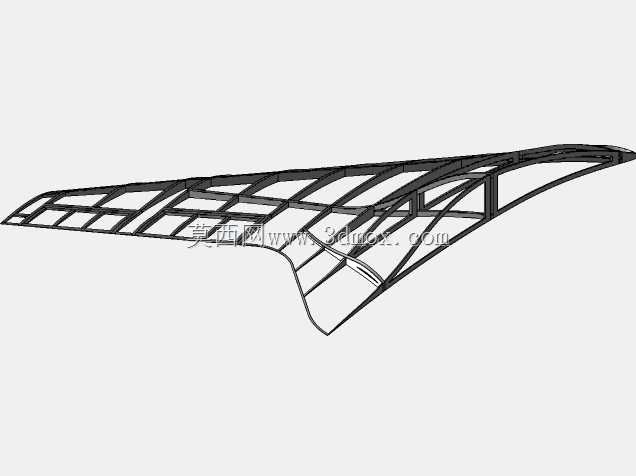

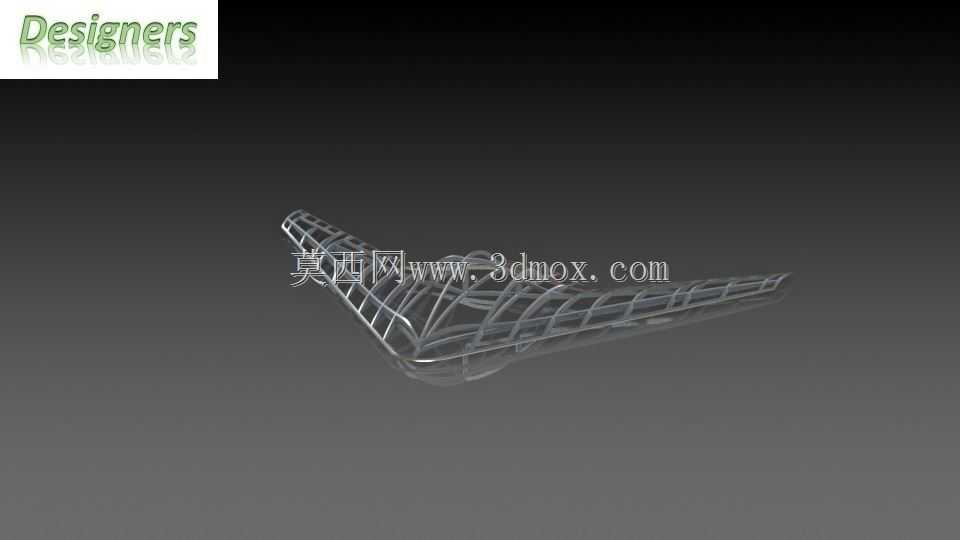

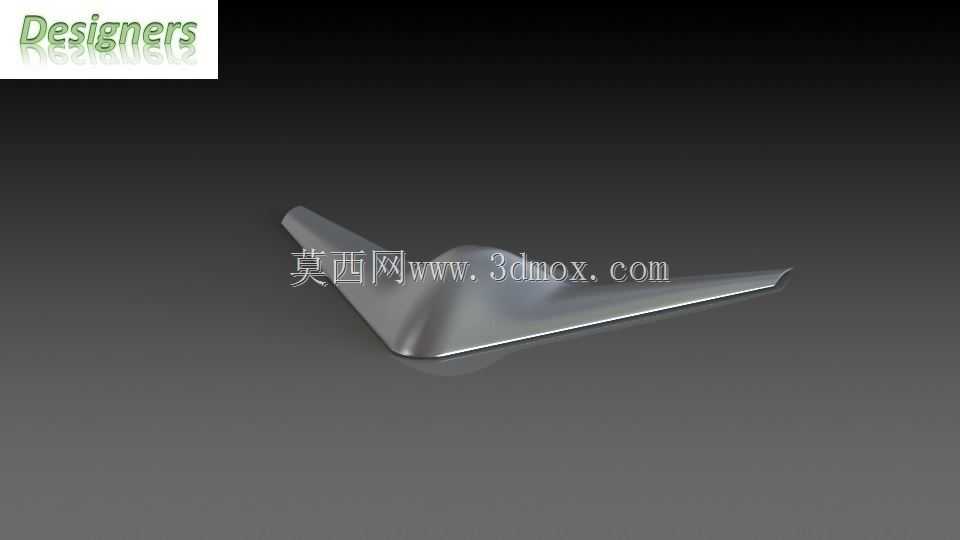

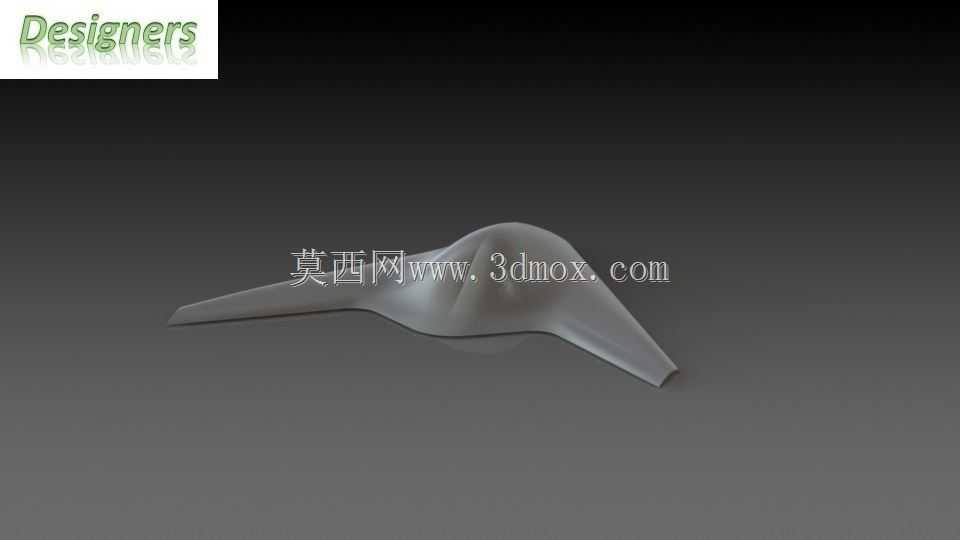

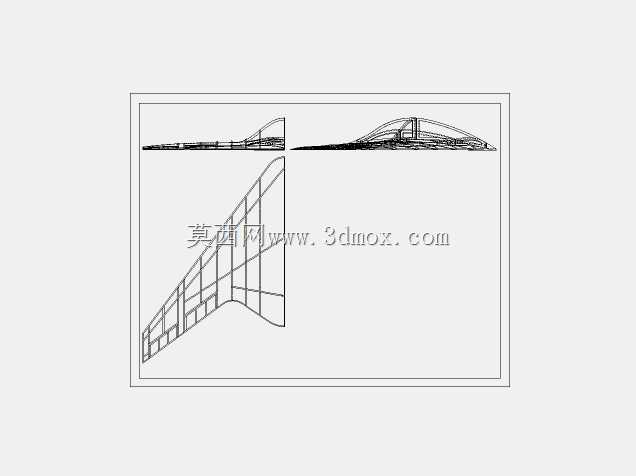

这款翼身融合布局的小型无人飞行器，采用混体翼一体化构型设计，打破传统固定翼无人机机身与机翼明确分界的结构形式，将机身主体与升力翼面平滑过渡融合，在同等翼展尺寸下能够获得更大的有效升力面积，同时大幅降低飞行过程中的诱导阻力，提升低速飞行状态下的升阻比表现，适配低速巡航、短距起降的使用需求。该构型的应用场景覆盖航空爱好者航模运动、低空教学演示、小型航空实验验证等多个领域，作为非量产的实验性构型方案，其结构设计充分考虑了轻量化制作的落地性，主体框架采用镂空桁架式结构，在保证整体结构刚度满足飞行载荷要求的前提下，尽可能降低结构自重，适配轻质铝合金材料的加工制作特性，无需复杂的开模工序即可完成手工制作组装。从功能特性来看，该混体翼构型没有传统无人机的独立尾翼组件，依靠翼面后缘的控制面实现飞行姿态的调整，整体气动外形连续流畅，能够有效减少飞行过程中的雷达反射截面积，也为后续小型隐身无人机的构型验证提供了基础参考。设计过程中优先兼顾了手工制作的容错空间，翼面曲线采用平滑过渡的样条构型，没有复杂的异形曲面结构，降低了蒙皮铺设与框架组装的难度，整体结构重量控制在合理区间，能够适配常见的小型航模动力系统，无需大推力动力组件即可完成起飞与巡航动作。外形尺寸方面，该飞行器翼展为5.4英尺，对应翼面积18.89平方英尺，整体结构重量4.805千克，紧凑的尺寸边界既能够满足户外小场地的飞行使用需求，也方便日常的收纳与转运，安装边界上预留了标准航模设备的安装位，可直接适配常规的航模电池、电调、接收机与舵机组件，无需对结构进行二次改装即可完成航电系统的集成安装。需要注意的是，该构型为爱好者实验性设计方案，未经过专业的CFD流体仿真与FEA结构力学验证，翼面曲线为手工拟合的平滑样条，仅适用于航空教学演示、爱好者航模制作等非量产、非商业的教育娱乐场景，不可直接用于载人飞行、工业级作业等对可靠性有严格要求的场景，也不适合直接作为量产产品的结构方案投入生产。
