压接式D-sub15针连接器结构设计

这款压接式D-sub15针连接器是工业电子连接领域常用的接口部件，广泛应用在工业控制机柜、测试测量仪器、老旧工控设备通讯链路、音视频信号传输设备、数据采集终端等场景中，主要承担多通道低频信号、小功率控制回路的电气连接功能，能够在设备内部板卡对接、设备间信号交互场景下，实现稳定的针脚对位接触与机械固定，避免信号传输过程中出现针脚错位、接触不良、连接松脱的问题。

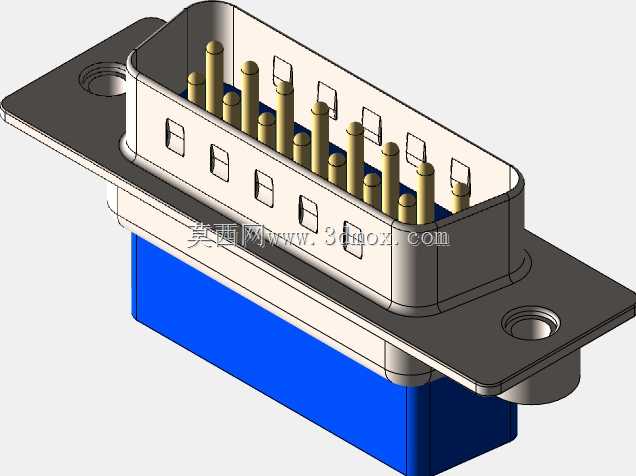

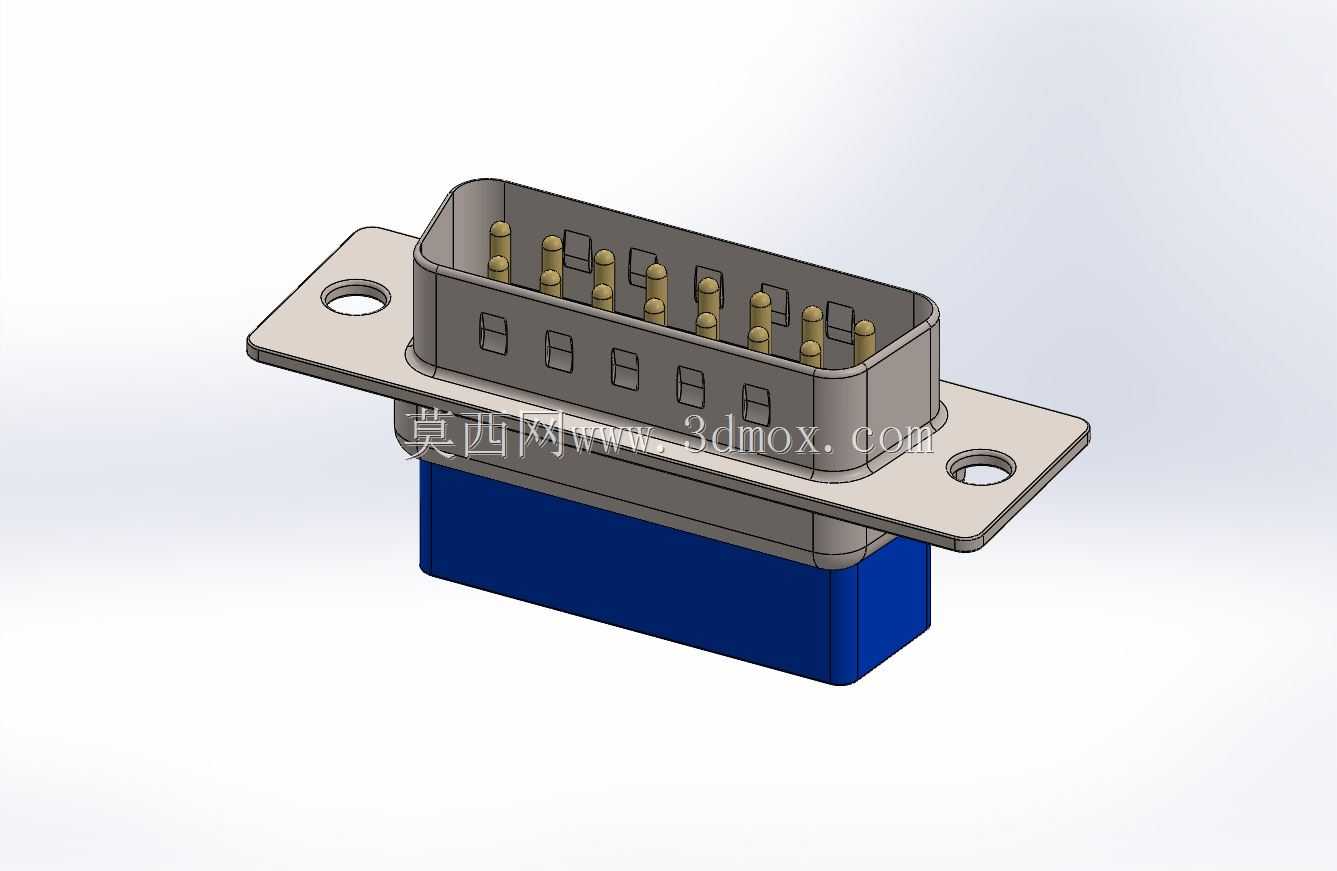

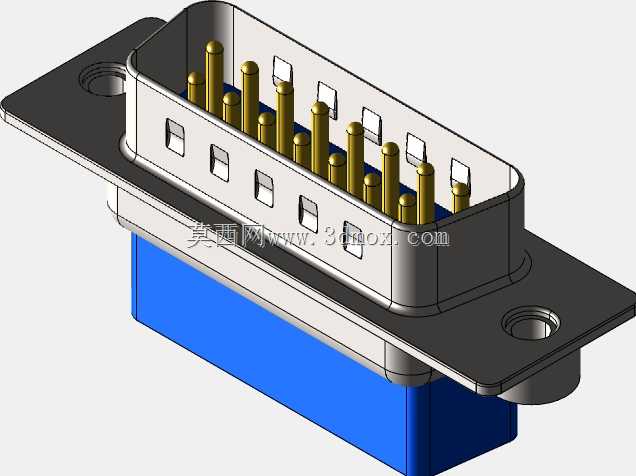

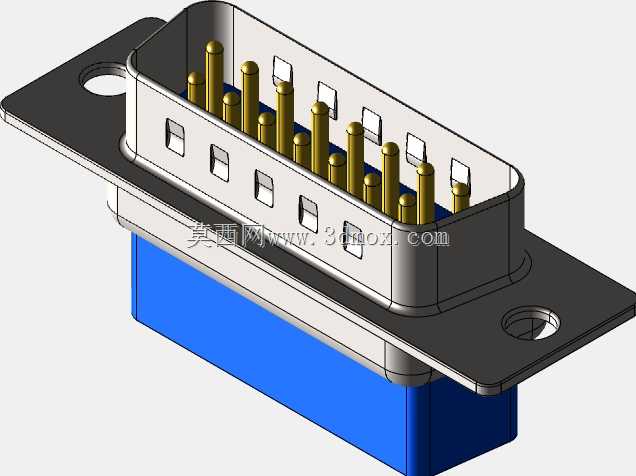

产品采用压接式接线设计，区别于焊接式D-sub接口，无需对针脚进行焊锡处理，通过专用压接工具就能将导线与插针完成可靠压合，既能够提升现场接线的作业效率，也能避免焊接过程中虚焊、焊锡残留导致的针脚短路问题，适合批量线束加工与现场快速布线作业。产品采用标准D-sub接口的梯形防呆壳体结构，公头插针采用两排交错排布设计，上排8针下排7针共15个接触插针，插针采用导电性能优异的铜质基材加工，表面做镀层处理提升抗氧化能力与接触稳定性，降低长期使用后的接触电阻。

设计过程中严格遵循D-sub接口的通用安装规范，金属安装法兰两侧预留标准规格的固定安装孔，能够配合螺丝将连接器固定在设备面板、PCB安装支架上，安装孔位间距符合行业通用尺寸要求，可与同规格的D-sub15孔母座实现精准对位插拔。壳体采用金属屏蔽结构设计，外层金属壳能够对内部插针形成电磁屏蔽效果，降低工业现场复杂电磁环境对信号传输的干扰，尾部蓝色塑封结构用于固定压接完成的插针与线束，对插针尾部形成防护，避免线束弯折拉扯导致插针移位、接线断裂。

外形尺寸上完全匹配标准DB15接口的安装边界，法兰盘宽度、壳体突出面板高度、插针伸出长度均符合通用互换要求，无需对设备安装面板做非标改孔就能直接替换同规格的其他D-sub15针连接器，适配性强。实心锉刀带切口的插针设计，能够提升压接后导线与插针的结合强度，在反复插拔、线束受外力拉扯的工况下，也能保证接线位置不松脱，维持长期稳定的电气连接性能，满足工业场景下设备长期运行的连接可靠性要求。
