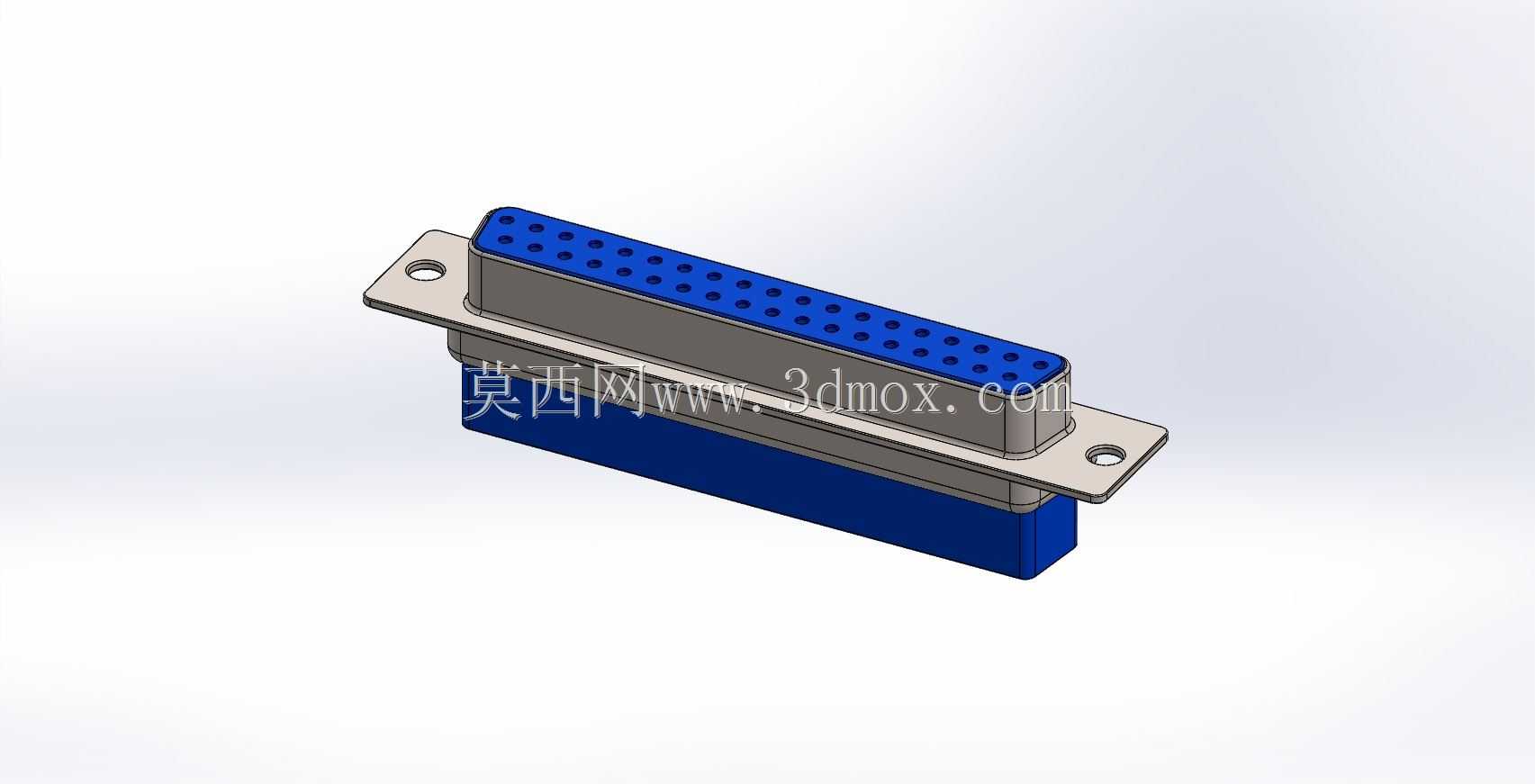

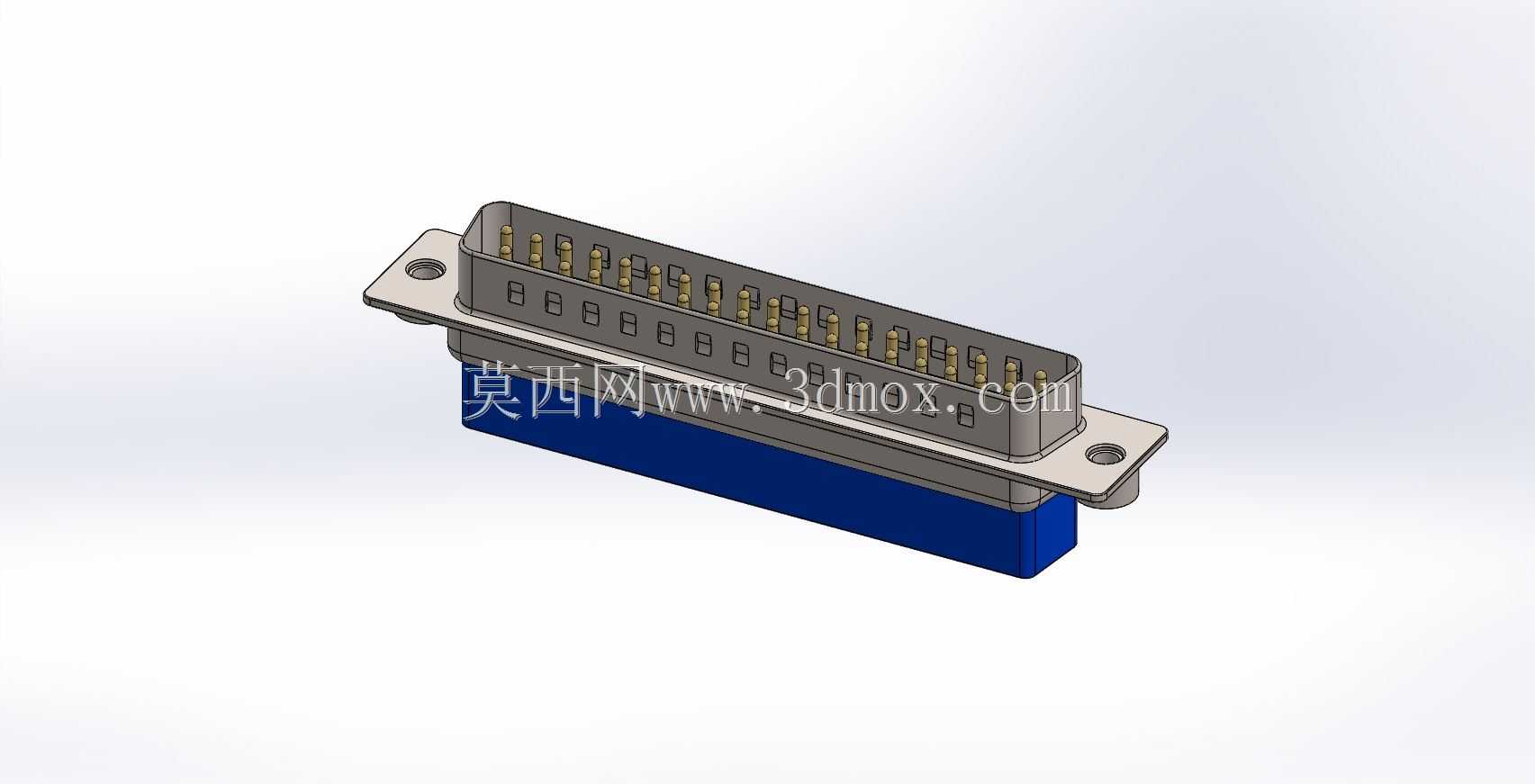

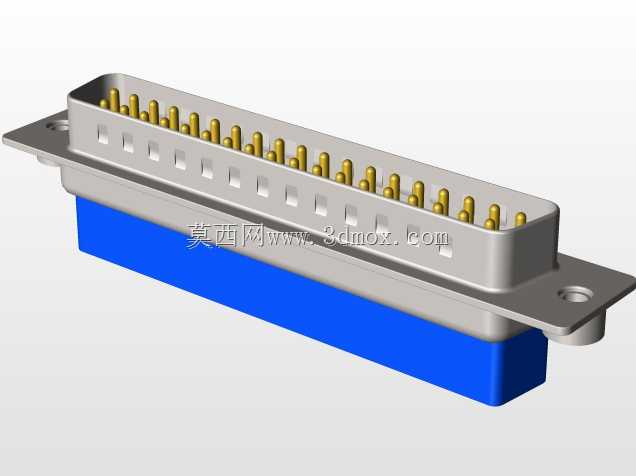

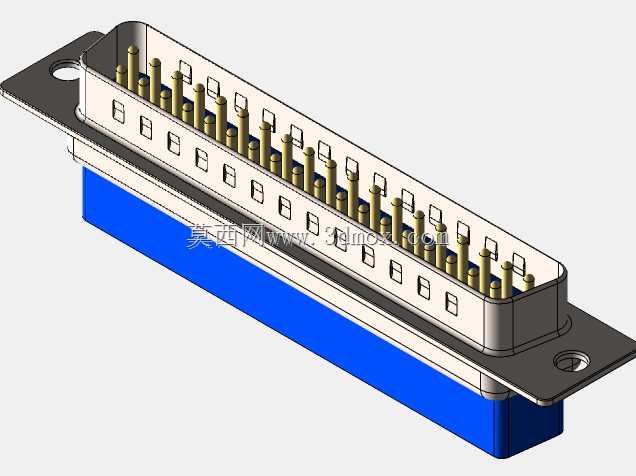

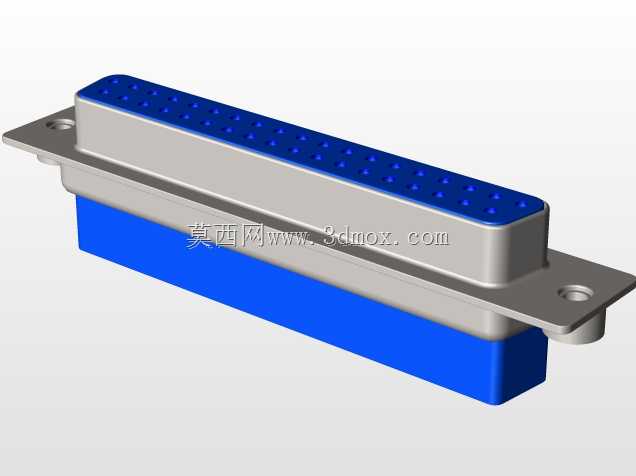

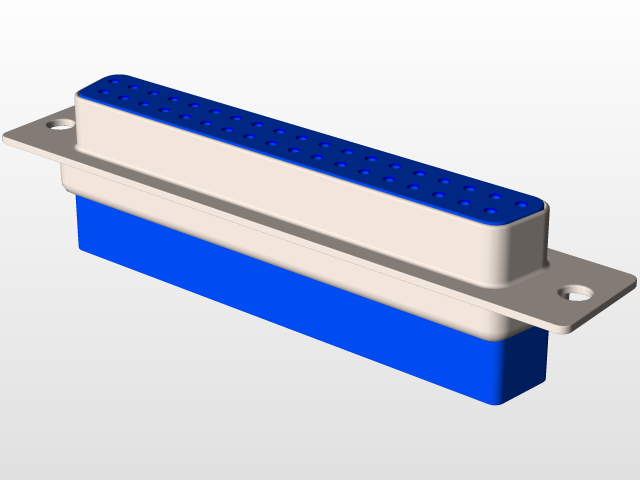

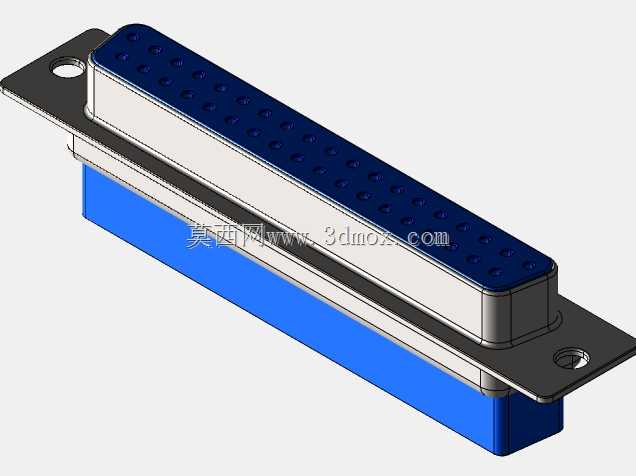

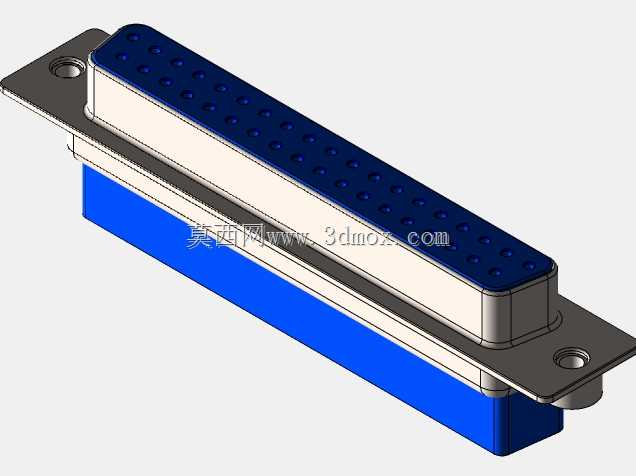

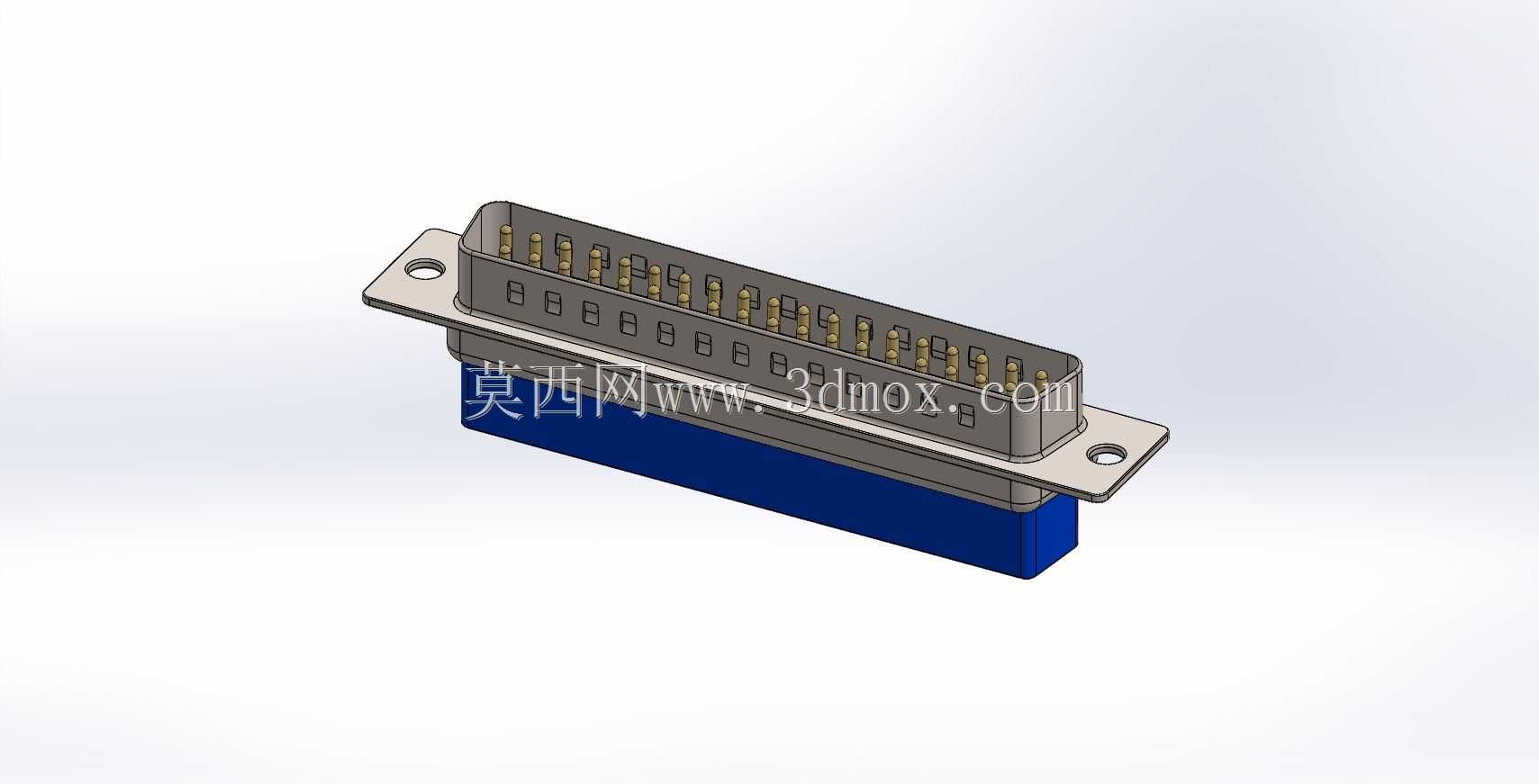

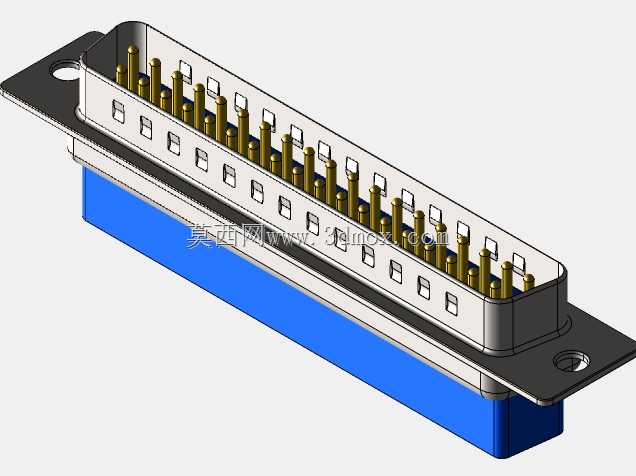

D-sub37引脚压接式连接器结构设计

项目分类:3D模型 发布时间:2021-05-08 ID:163927
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计
  • D-sub37引脚压接式连接器结构设计

这款D-sub37引脚压接式连接器,是工业控制、通讯设备、测试仪器领域常用的多针信号连接部件,主要承担多路低频信号、小功率控制回路的电气连接与机械固定作用,在工业自动化控制柜、数据采集终端、老旧通讯转接设备、工控外设接口场景中应用十分广泛,能够在有限的安装空间内实现37路独立信号的稳定对接,避免多组单路连接器占用过多面板空间,同时统一的接口标准也能保证不同厂商同规格设备的互换兼容性。

从功能特性来看,该款连接器采用压接式接线设计,相比传统焊接式引脚,压接工艺不需要高温焊锡作业,能够避免焊锡虚焊、烫损绝缘层、引脚热损伤的问题,现场接线作业效率更高,压接后的触点抗振动、抗拉扯性能更优,适合在有持续振动的工业设备舱、移动测试设备上使用,能够长期维持接触电阻的稳定性,减少信号传输过程中的接触不良、瞬断故障。连接器主体采用金属屏蔽外壳设计,外壳与设备面板安装后可形成连续的电磁屏蔽层,能够降低外界电磁干扰对内部弱信号传输的影响,同时金属外壳也具备更强的结构强度,能够承受日常插拔过程中的外力冲击,避免内部塑芯受挤压变形损坏。

在设计思路上,这款连接器严格遵循D-sub系列连接器的标准尺寸规范,引脚采用标准间距排布,公母引脚对位精准,插合后每一针脚都能实现可靠的电气接触,不会出现针脚错位、短接的问题。前端的安装法兰采用带固定孔的金属折弯结构,安装时可通过螺丝将连接器牢牢固定在设备面板或PCB安装支架上,避免插拔过程中连接器移位导致的接线松脱。尾部的压线结构可适配对应线径的多股信号线缆,压接完成后可配合尾部护套固定线缆,避免线缆根部反复弯折导致的线芯断裂。

从安装边界来看,该款连接器的法兰安装孔间距、插合面突出长度、尾部接线预留空间都符合通用D-sub37连接器的安装尺寸要求,可直接替换同规格的焊接式、弯针式连接器,不需要对原有设备的面板开孔、安装支架做额外修改。连接器整体宽度适配标准面板开孔尺寸,插合后公母头的咬合深度符合行业通用标准,能够保证插合到位后锁止结构可靠卡合,不会出现意外松脱的情况,同时塑芯部分的绝缘材质具备足够的耐温、绝缘性能,能够满足常规工业环境下的长期使用要求,相邻引脚之间的绝缘间距足够,可避免相邻信号回路之间的串扰问题。
