D-sub25引脚压接式连接器结构设计

这款压接式D-sub25引脚连接器，是工业通讯、工控设备、老旧外设接口领域常用的互连部件，主要承担设备间多路并行信号的稳定传输职能，常见于工业控制机柜的信号转接、测试仪器的外设连接、老式数控设备的通讯端口、工业计算机的串口扩展场景中，能够在存在一定振动的工业环境下维持信号连接的可靠性，避免引脚松脱导致的信号中断、误触发等问题。

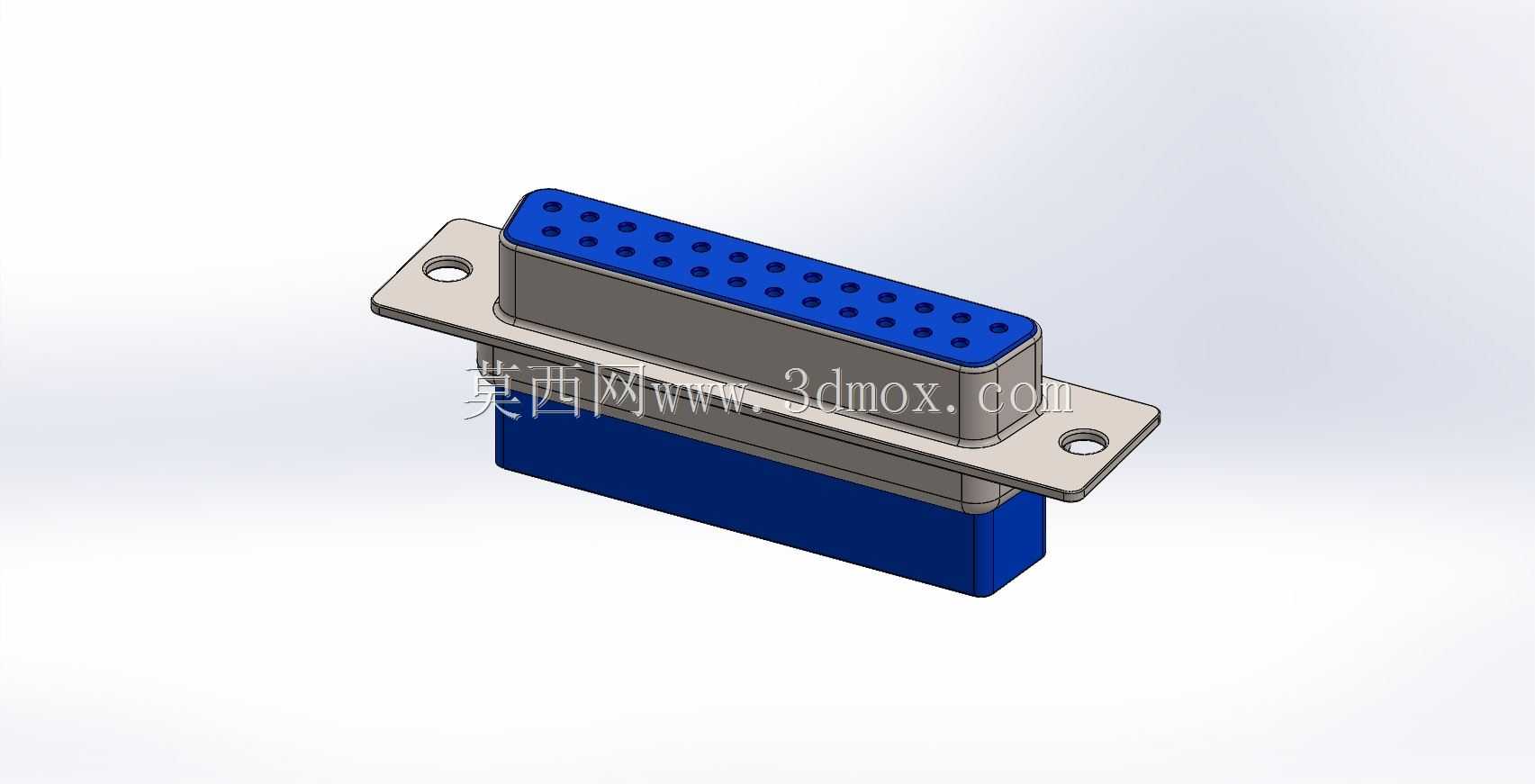

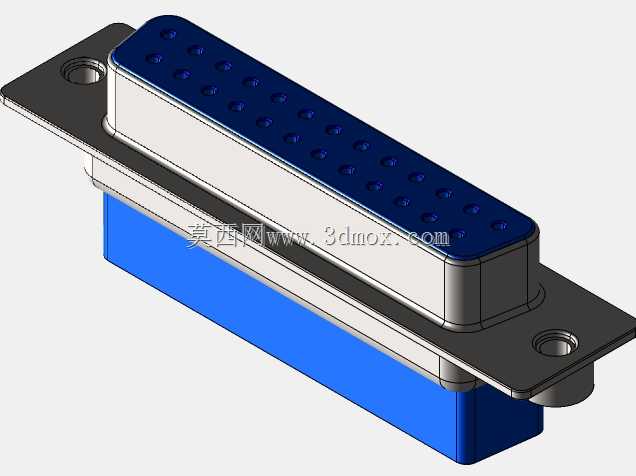

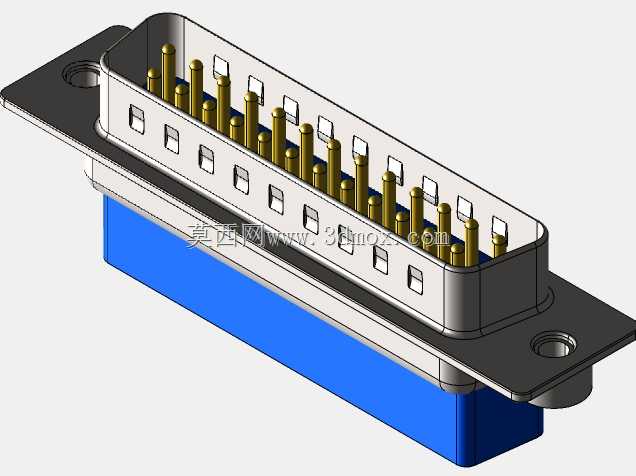

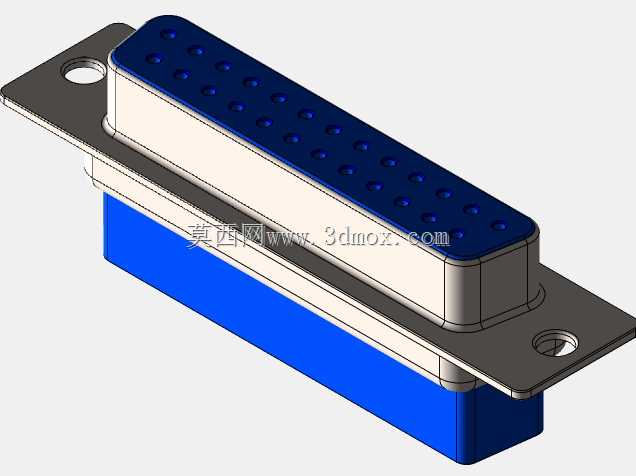

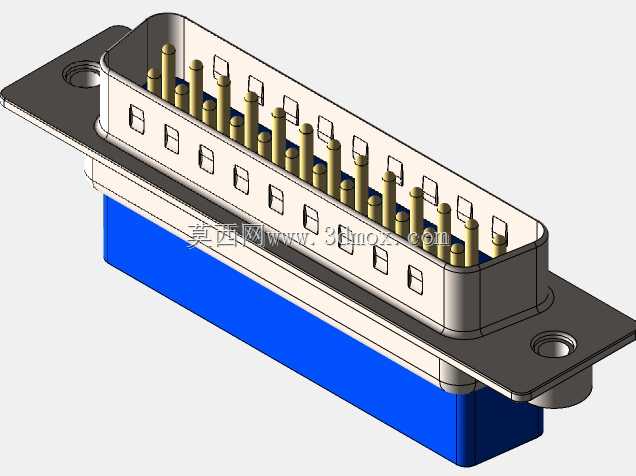

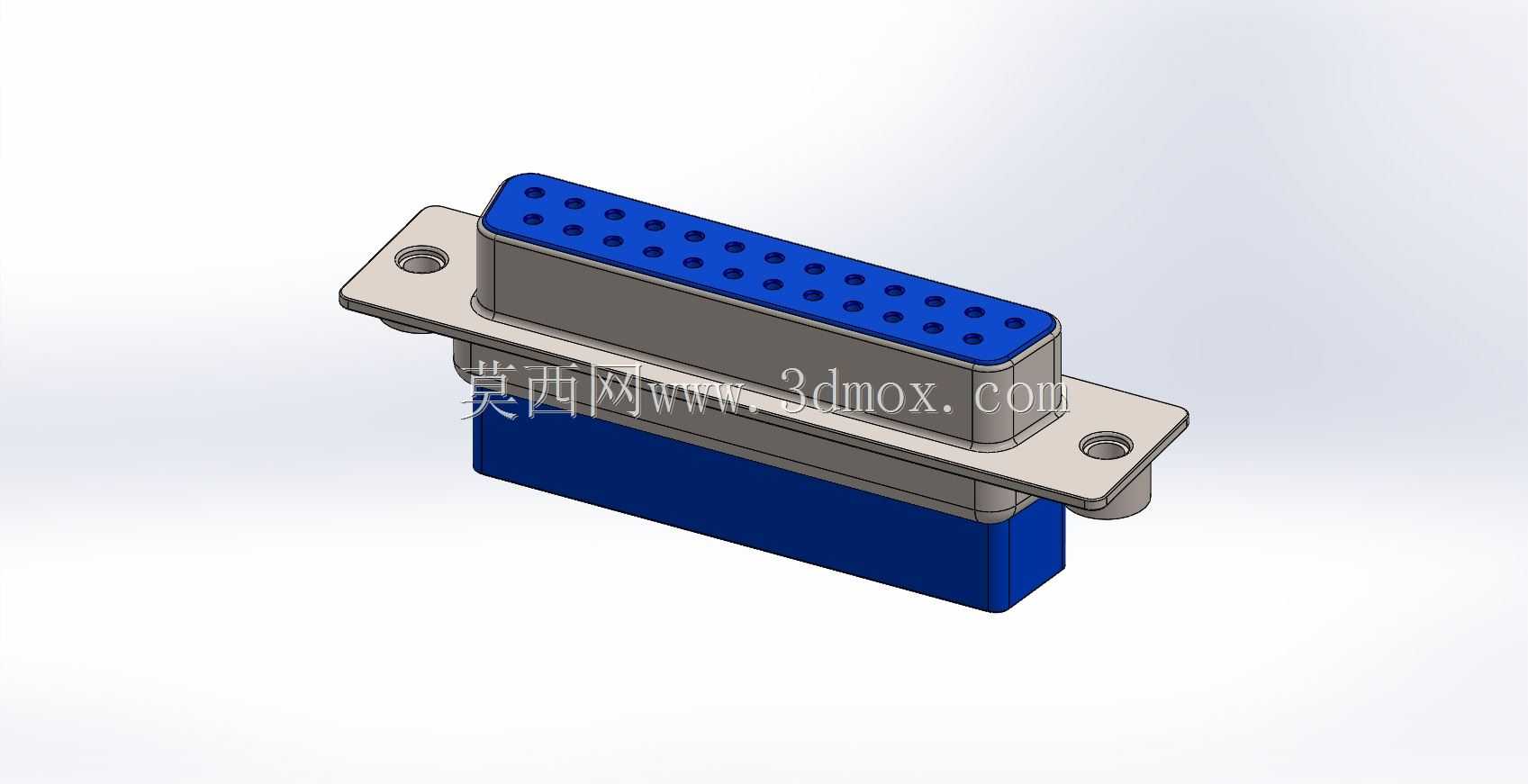

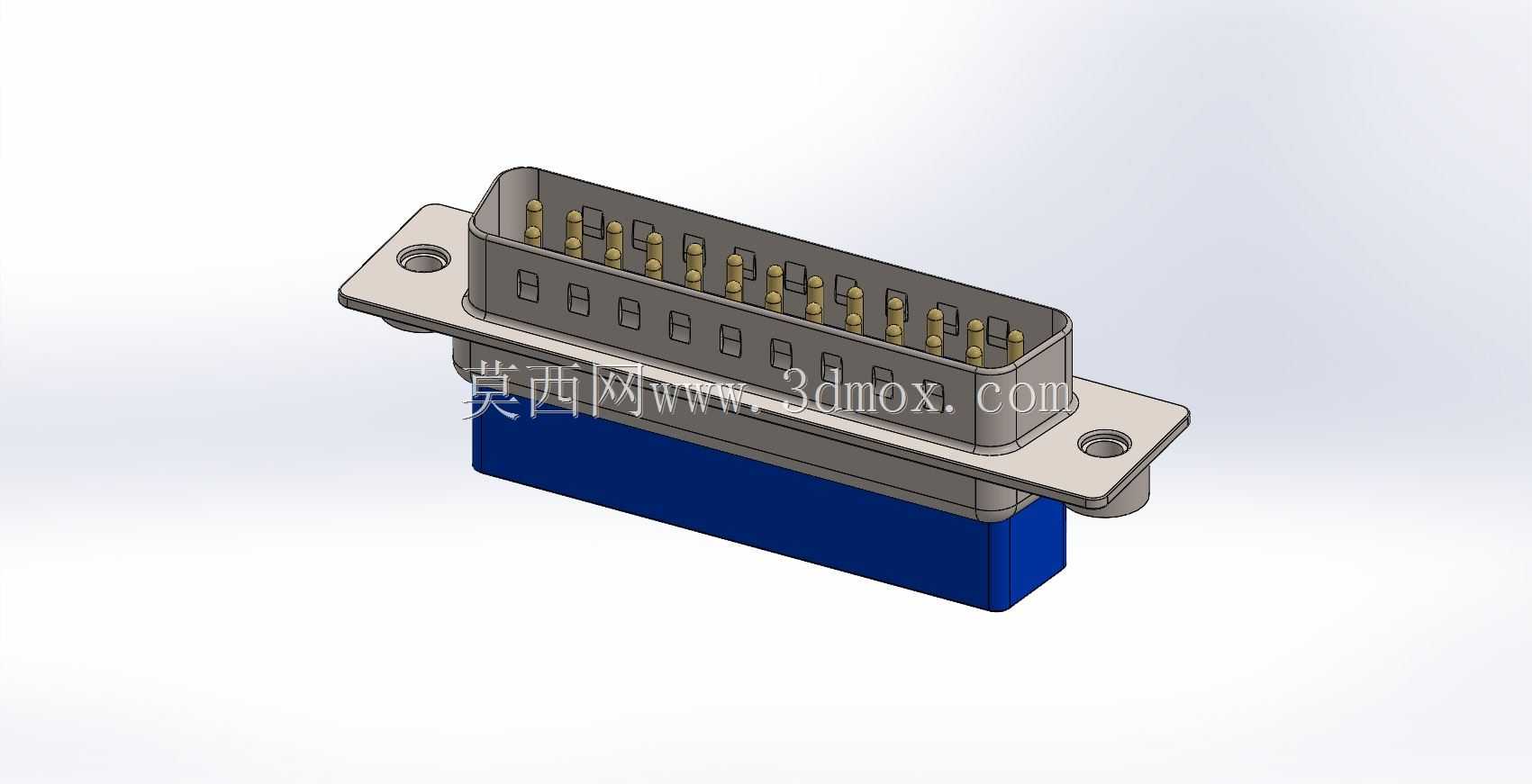

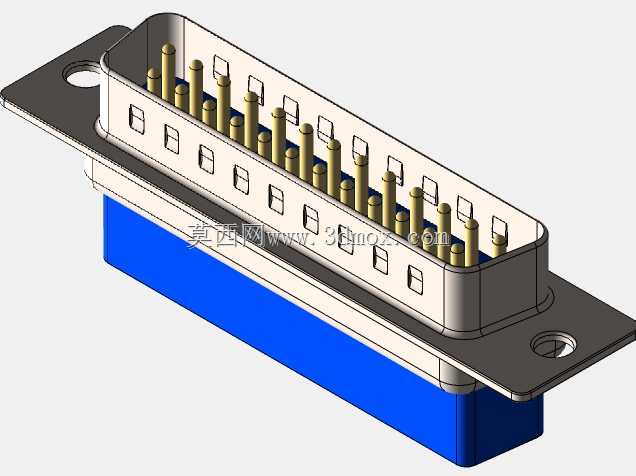

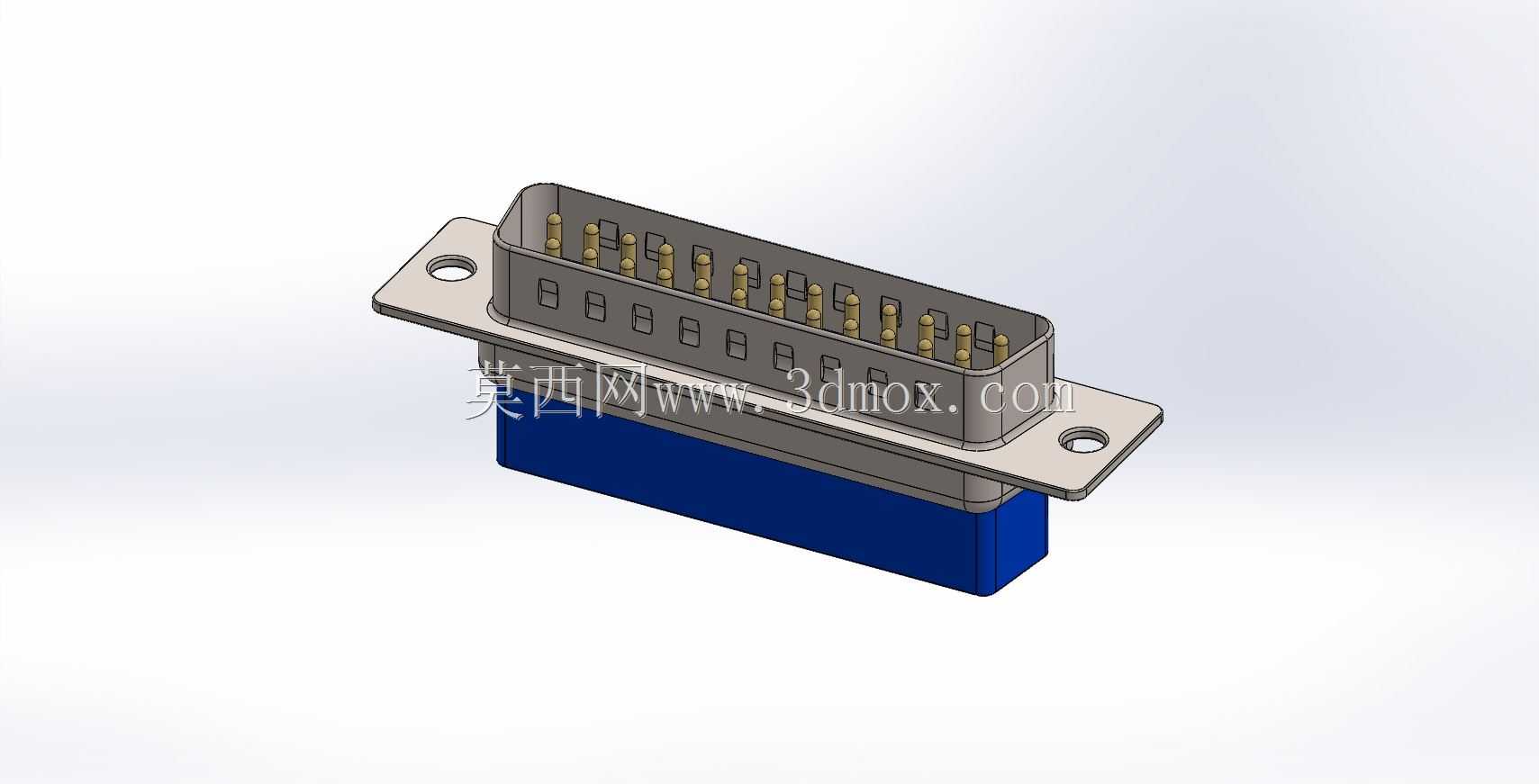

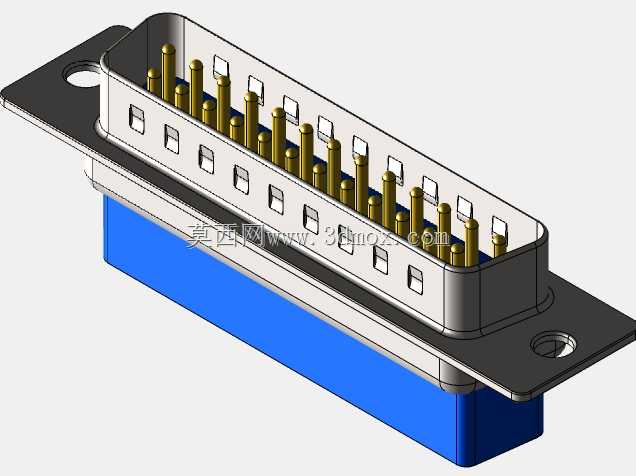

产品采用25针公端结构设计，引脚为卷曲型实心锉刀带切口结构，这种结构设计在压接工序中能够让引脚与导线线芯形成更紧密的咬合，相比普通直插压接结构，抗拉力更强，接触电阻更低，长期使用下不易出现接触不良的问题。主体外壳采用带法兰安装边的金属屏蔽结构，两侧预留标准安装孔位，可直接通过螺丝固定在设备面板或安装支架上，金属外壳能够有效屏蔽外界电磁干扰，保障弱信号传输过程中的完整性，降低工业现场复杂电磁环境对信号的扰动影响。

设计过程中优先考虑了现场装配的便捷性与长期使用的可靠性，引脚排布严格遵循D-sub接口的标准间距规范，公母头对接时具备防呆特性，不会出现插反损坏引脚的问题；底部蓝色的绝缘基座采用耐温工程塑料材质，能够隔绝相邻引脚之间的信号串扰，同时具备一定的抗形变能力，在多次插拔后仍能维持引脚的位置精度。安装边界上，法兰盘的孔位间距、接口的插合面尺寸完全符合行业通用标准，可直接替换同规格的传统焊接式D-sub25连接器，无需对设备原有安装开孔进行修改，压接式的接线方式相比传统焊接工艺，现场装配无需携带焊具，作业效率更高，也避免了虚焊、焊锡残留导致的短路隐患。

在结构细节上，引脚的伸出长度、基座的卡槽结构都经过反复校核，插合时的插拔力控制在合理区间，既不会因为插拔过松导致连接脱落，也不会因为插拔力过大造成现场装配困难，金属外壳的边缘做了圆角钝化处理，装配过程中不会划伤操作人员手部，同时外壳与绝缘基座之间采用卡扣加铆压的双重固定结构，长期受振动冲击也不会出现基座松脱、引脚移位的问题，能够适配工业现场复杂的使用工况。
