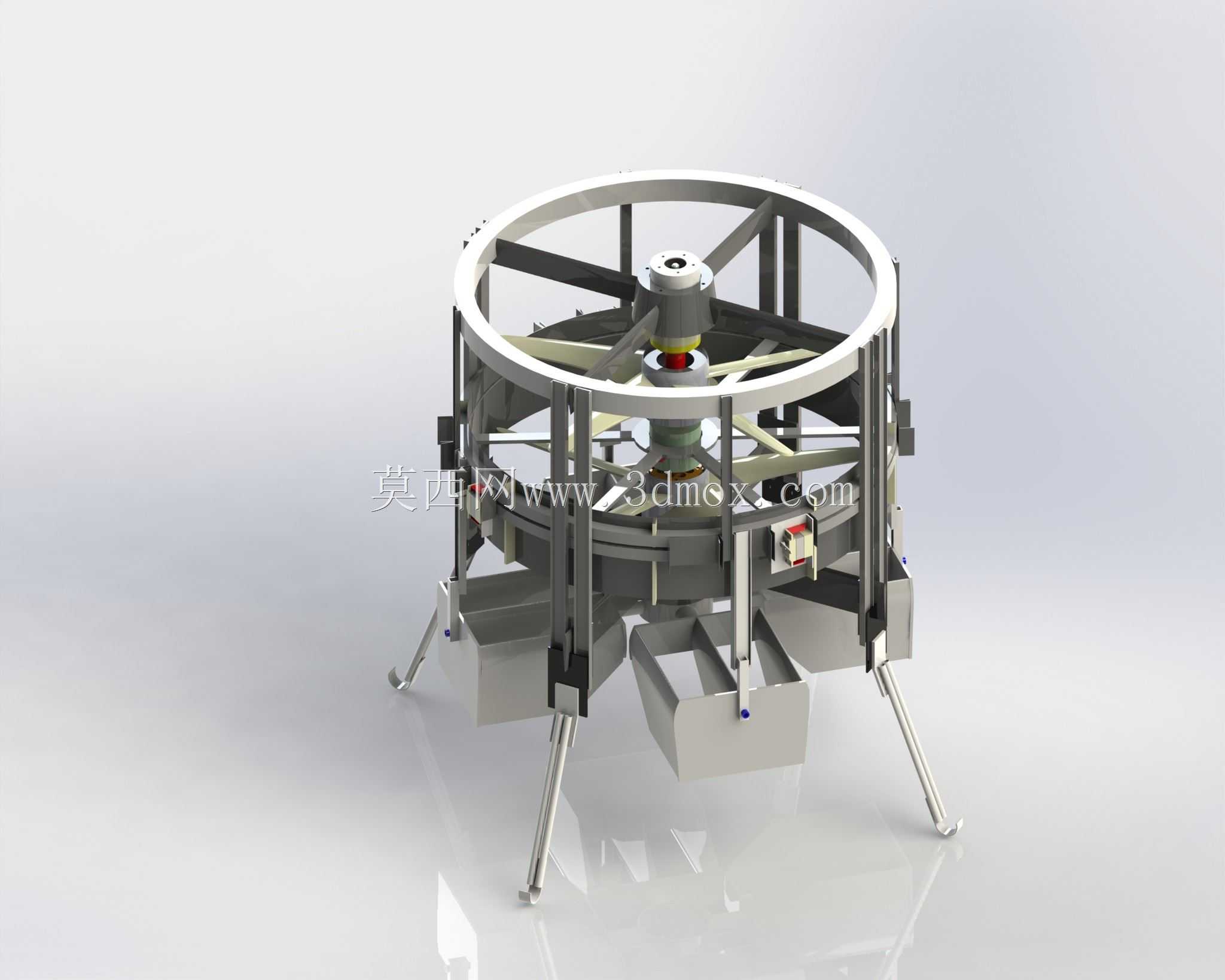

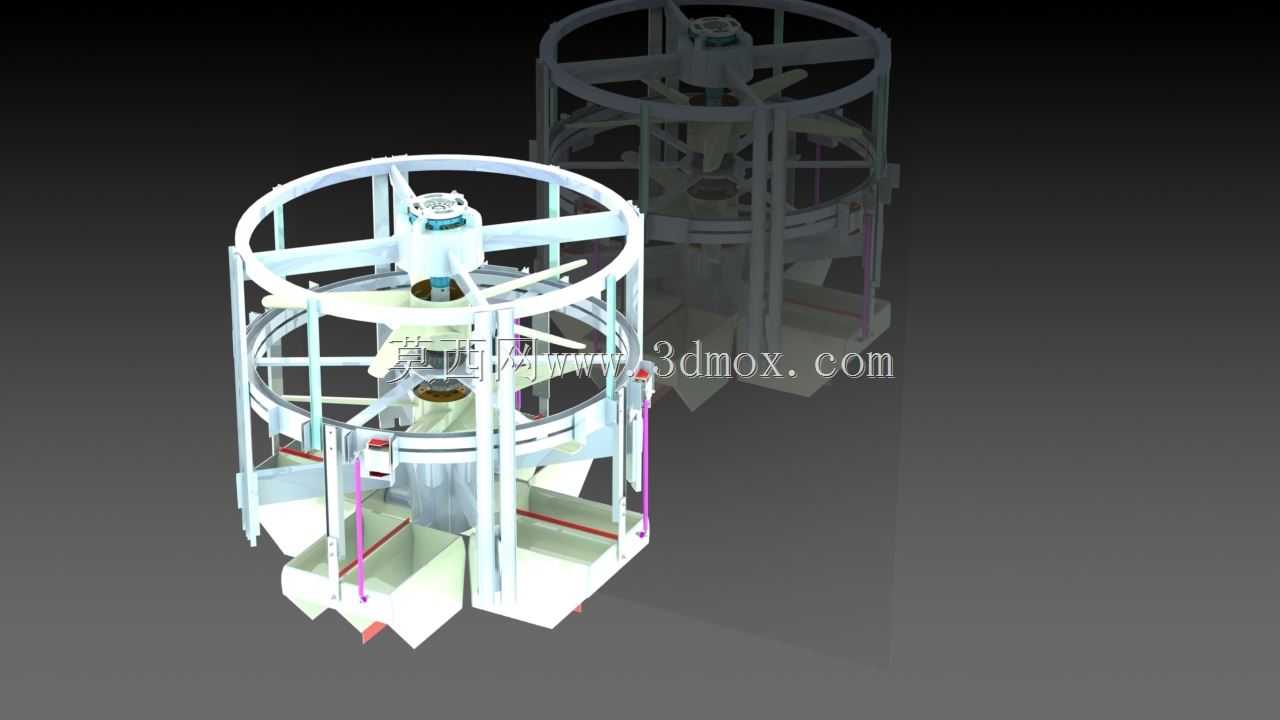

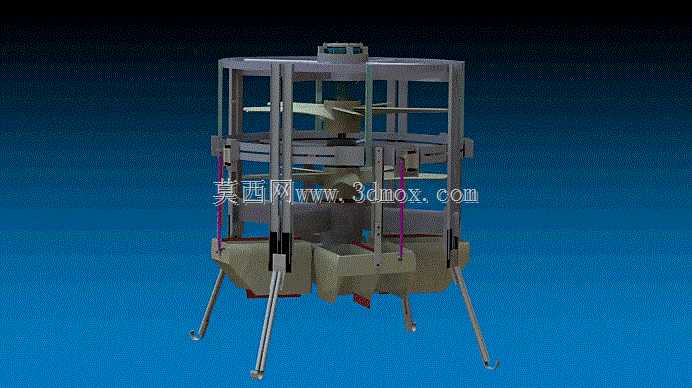

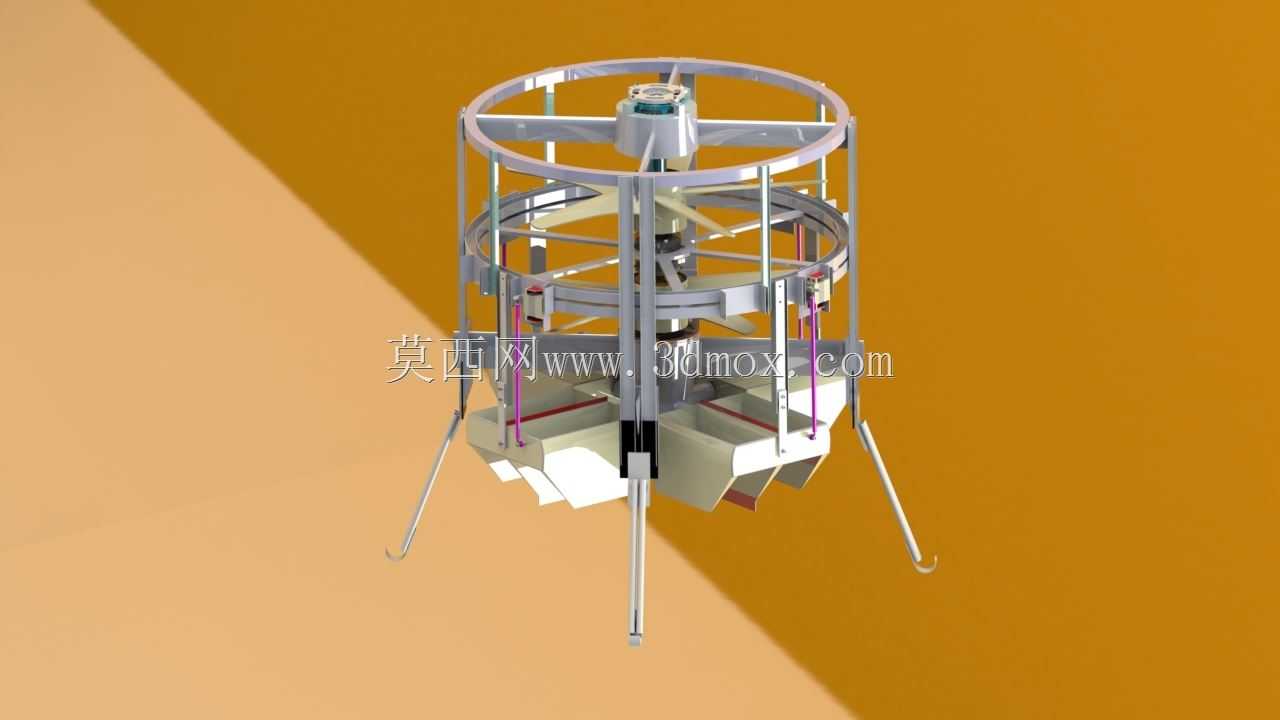

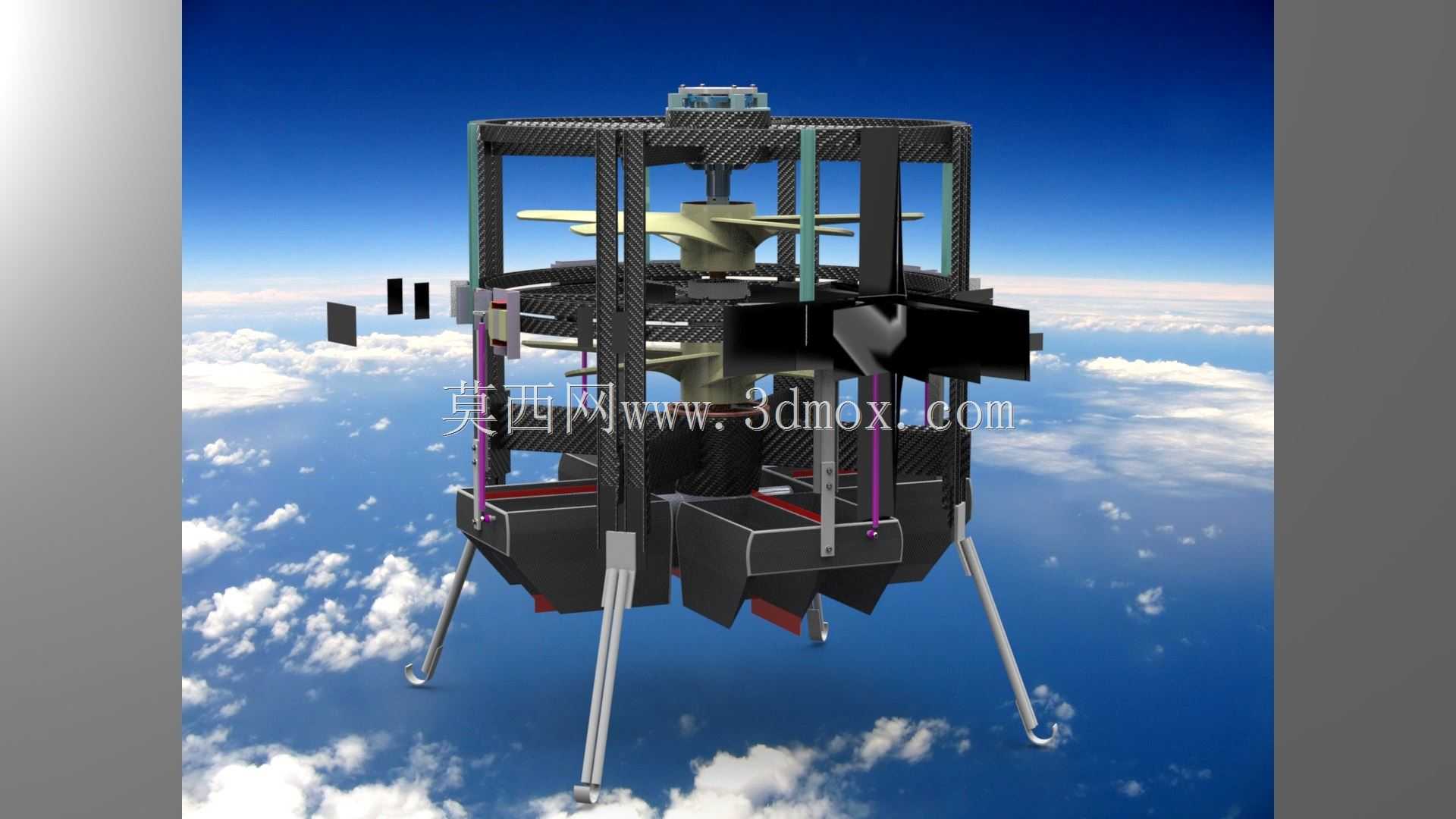

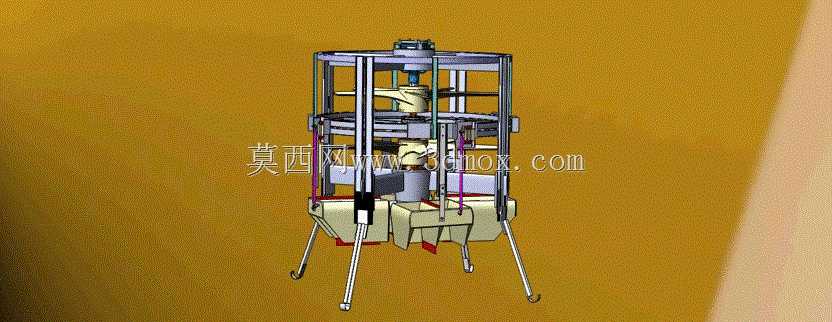

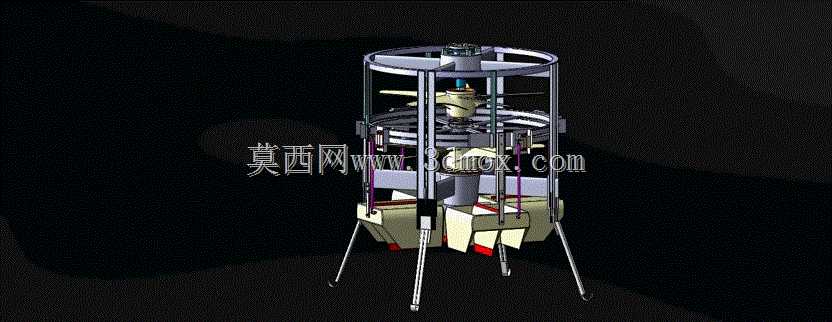

垂直起降同轴传动齿轮箱结构设计

这款垂直起降同轴齿轮箱，主要面向小型垂直起降旋翼类飞行器的动力传输场景，适配涵道风扇构型的低空飞行设备，可在复杂低空作业环境下为上下同轴布置的旋翼提供稳定的动力输出，解决传统多旋翼布局传动路径分散、动力损耗偏高的问题，能够应用在短途低空巡检、狭小空间侦察、应急场景低空探查等作业场景中，为飞行器提供可靠的动力分配与转速匹配支撑。

在实际用途层面，该齿轮箱承担着动力输入端与双旋翼输出端的动力衔接作用，可将单一动力源的输出扭矩通过同轴双层传动路径分别传递给上下两层旋翼，同时匹配旋翼所需的工作转速，抵消双旋翼反向转动产生的反扭矩，无需额外设置尾桨结构来平衡机身扭力，能够大幅缩小飞行器的整体横向尺寸，提升设备在狭窄空间内的通行与作业能力。

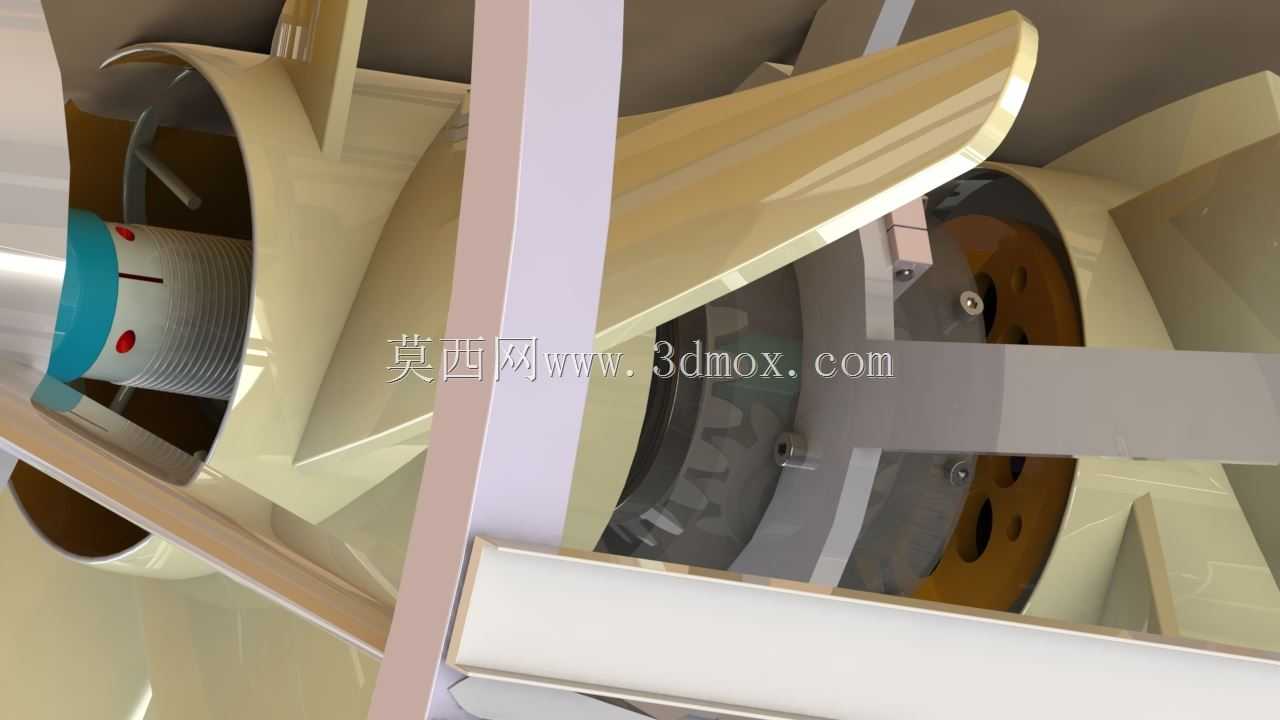

从功能特性来看，该同轴齿轮箱采用上下分层的传动布局，内部齿轮组经过啮合精度优化，传动过程中齿面接触均匀，动力传递效率高，运转过程中振动幅度小，能够适配持续高转速的工作工况；箱体采用轻量化框架式结构，在保证结构强度、支撑内部传动组件稳定运转的前提下，尽可能降低自身重量，匹配飞行器对自重控制的严苛要求；外部预留的安装支脚与机架连接点位定位精准，可快速与碳纤维材质的飞行器机架完成装配固定，安装后传动轴线与旋翼轴线重合度高，可避免高速运转时出现偏磨、动平衡失衡的问题。

在设计思路上，这款齿轮箱优先考虑了传动路径的精简性，将输入轴与两组输出轴设置在同一轴线上，减少了冗余的转向传动齿轮，既降低了传动过程中的动力损耗，也减少了易损部件的数量，提升了整体结构的可靠性；同时针对涵道风扇布局的气流特性，将箱体外部轮廓做了适配性的收窄设计，避免箱体结构遮挡涵道内的气流通道，保障旋翼工作时的气流顺畅通过，提升动力利用效率；内部润滑结构采用脂润滑适配设计，无需复杂的油路循环结构即可满足高速齿轮的润滑需求，降低了维护难度。

在外形尺寸与安装边界层面，该齿轮箱整体为立式柱状结构，径向尺寸控制在涵道内径的合理范围内，不会超出涵道的安装边界，轴向高度匹配上下旋翼的安装间距要求，底部支撑腿的展开角度经过测算，既能够保证着陆时的支撑稳定性，也不会在飞行过程中干扰下方旋翼的下洗气流；各连接点位的公差配合经过优化，装配后齿轮侧隙处于合理区间，既不会因间隙过大产生传动冲击，也不会因间隙过小出现卡滞、运转阻力过大的问题，可适配不同功率等级的动力源安装，满足不同起飞重量的垂直起降飞行器的传动需求。
