同轴齿轮箱与叶片集成传动结构设计

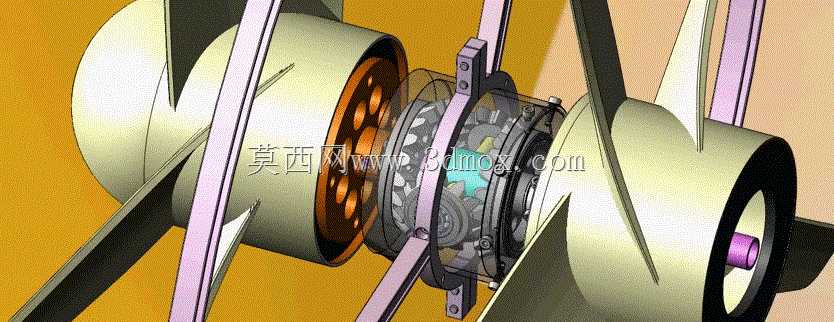

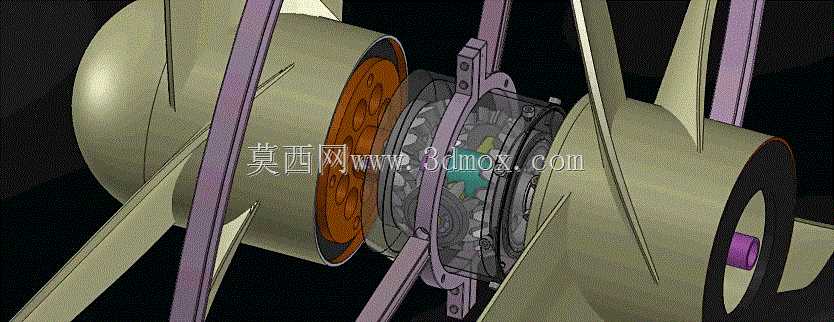

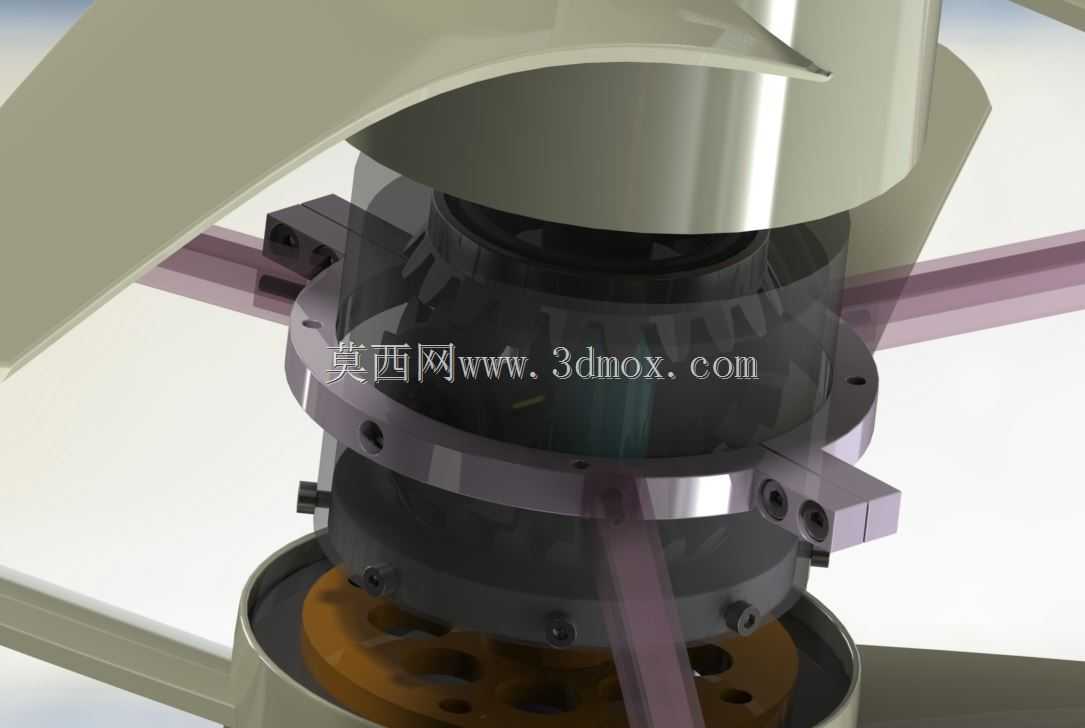

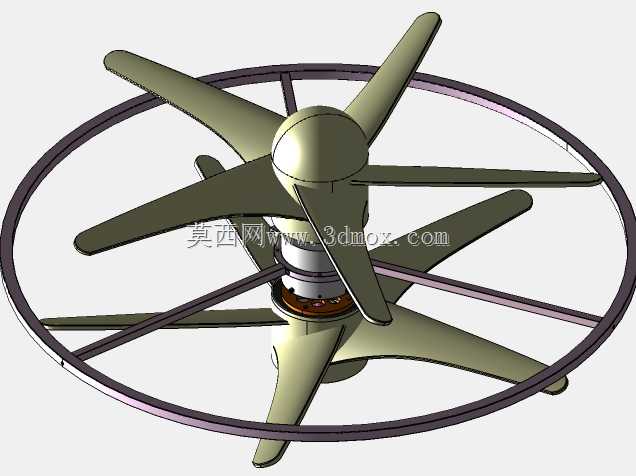

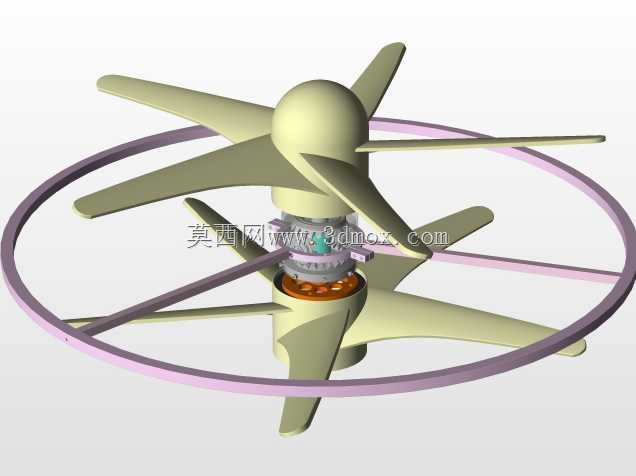

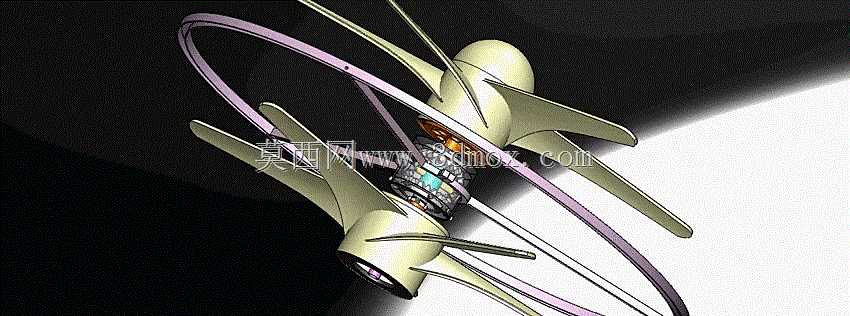

该同轴齿轮箱与叶片集成结构，主要面向需要紧凑同轴动力输出与流体推力/风量输出的应用场景，常见于小型涵道推进装置、轴流通风设备、微型流体输送单元等领域，能够在狭小的安装空间内完成动力减速、扭矩传递与叶片驱动的一体化功能，解决传统分体式传动结构占用空间大、同轴度难保证、传动损耗高的痛点。在实际使用中，该结构可直接对接驱动电机输出轴，通过内部同轴排布的齿轮组完成转速匹配与扭矩放大，将动力直接传递至两端的叶片组件，无需额外设置联轴器或过渡传动件，既减少了动力传递路径上的损耗，也降低了装配过程中同轴度校准的难度。从功能特性来看，该结构采用同轴对称布局，齿轮箱壳体与叶片安装支架做了集成化设计，支架延伸出的固定支脚可直接与外部设备的安装位对接，安装支脚预留了标准紧固件安装孔位，能够适配常见的型材安装面或设备壳体安装面，无需额外加工定制转接件。内部齿轮组采用行星排布结构，在有限的径向空间内实现了大传动比的减速输出，同时保证输入轴与输出轴的完全同轴，运行过程中径向载荷分布均匀，可有效降低运转时的振动与噪音，提升整体结构的运行稳定性。设计过程中，优先考虑了结构的紧凑性与装配便利性，齿轮箱的透明视窗设计可直观观察内部齿轮的啮合状态，方便日常运维检查；叶片与输出轴采用轴向定位的安装方式，可根据实际使用需求更换不同叶型、不同直径的叶片，适配不同的风量或推力需求。外形尺寸方面，整体结构沿轴向呈对称圆柱布局，径向最大尺寸为叶片的旋转外径，轴向长度覆盖齿轮箱主体与两侧叶片的安装空间，安装边界以支架支脚的安装孔位为基准，孔位间距做了标准化设计，可直接替换同安装尺寸的传统传动+叶片组件，无需对原有设备的安装结构做大规模改动。结构的受力路径经过优化，齿轮箱壳体承担内部齿轮啮合的径向载荷，支架支脚将整体结构的载荷传递至外部安装基座，叶片运转时产生的轴向推力通过输出轴传递至齿轮箱内部的推力轴承，再经由壳体分散至安装支架，避免载荷直接作用于齿轮啮合面，有效提升了结构的使用寿命与负载能力。
