千年隼5'ANH极光M8弹药运载器刀片结构

　　在科幻载具实体道具制作、影视级模型复刻以及航空航天类装备结构验证场景中，这类弹药运载器配套刀片构件是保障弹药输送路径顺畅、定位精度达标的核心接触类零件，其结构设计直接影响整套运载机构的运行可靠性。从实际功能来看，该构件作为弹药运载器的侧向导向与承托部件，主要承担弹药推送过程中的侧向限位、滑动导向以及运行过程中的剐蹭防护作用，避免弹药在运载行程中出现偏移、卡滞，同时抵消推送机构传递的侧向冲击力，保障弹药输送动作的平稳性。

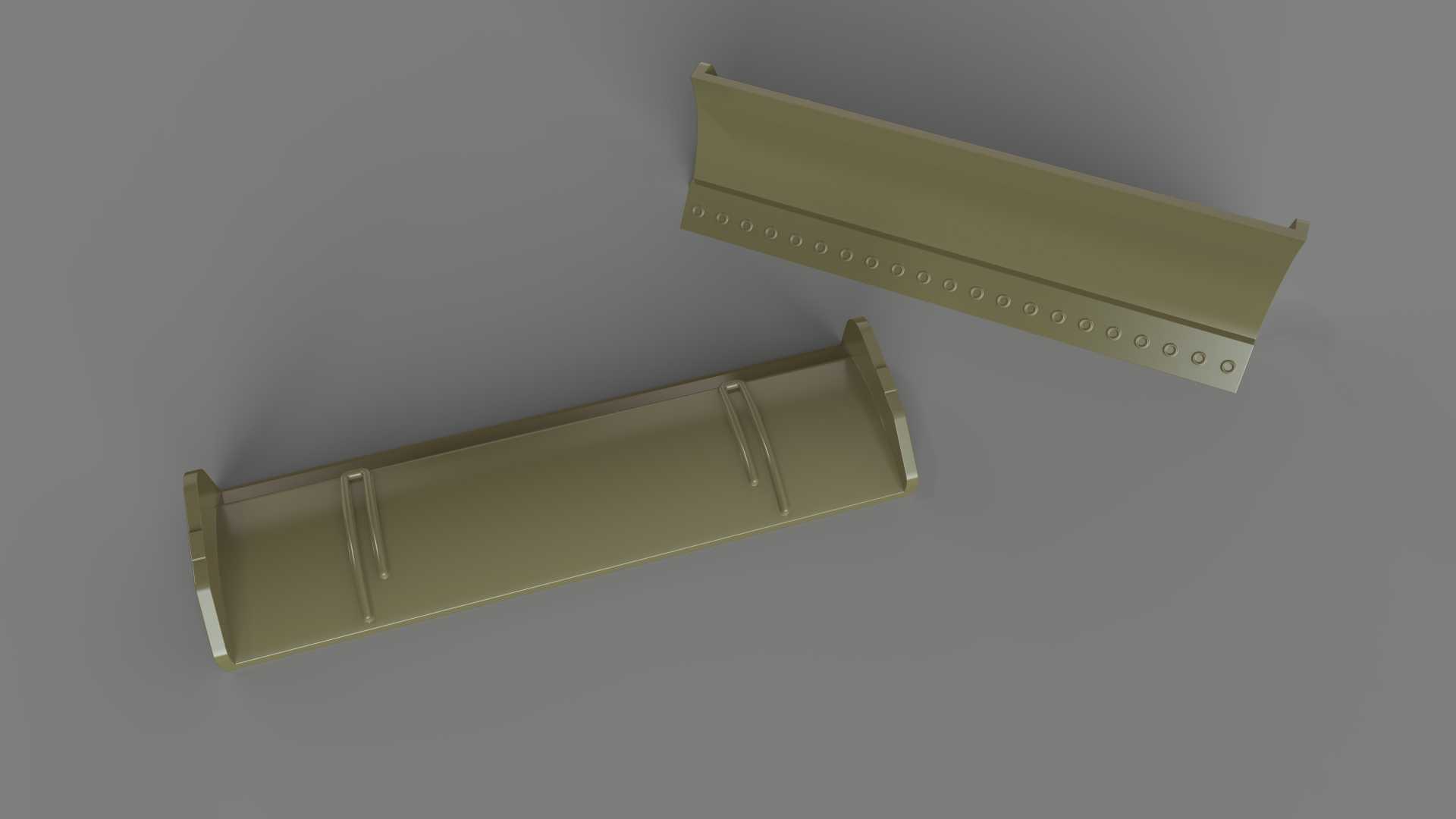

　　设计过程中首先围绕安装边界做了适配性考量，构件整体采用长条形槽型截面，主体为等厚度的薄壁弯折结构，两侧设置带安装孔的翻边，翻边上的等距定位孔严格匹配运载器基体的安装点位，孔位公差控制在±0.02mm范围内，确保安装后与基体贴合面无间隙，不会在高频次往复运行中出现松动异响。槽体内部设置的两道纵向加强筋，是在做有限元受力分析后补充的结构，最初的等壁厚槽体在模拟1200N侧向冲击载荷时，槽体中部变形量超过0.15mm，无法满足导向精度要求，增加加强筋后，同等载荷下变形量控制在0.05mm以内，同时没有过多增加构件整体重量，符合载具轻量化的设计要求。

　　构件一端的收窄斜切结构，是为了匹配弹药入位时的导向需求，当弹药从推送工位进入运载器时，斜切面可以自动修正弹药的微小位置偏差，引导弹药顺滑进入槽体承托区域，避免硬接触造成的构件磕碰或者弹药表面损伤。沿翻边均匀分布的小孔除了安装固定作用外，部分孔位还预留了润滑脂注入通道，在长期运行过程中可以通过这些孔位向滑动接触面补充润滑介质，降低构件与弹药接触表面的磨损速率，延长整套机构的维护周期。

　　从外形尺寸来看，构件整体长度匹配运载器单段行程的弹药承载长度，槽体内宽严格适配对应规格弹药的外径尺寸，单边预留0.1mm的滑动间隙，既不会因为间隙过大造成弹药晃动，也不会因为间隙过小出现卡滞。翻边的高度经过多轮模拟验证，刚好覆盖弹药的重心高度位置，确保在运载过程中即使出现瞬时加速度变化，弹药也不会从槽体中脱出。构件表面的圆角处理全部采用R0.5的统一圆角，没有尖锐棱角，一方面是避免安装维护过程中划伤操作人员，另一方面也减少应力集中点，提升构件的抗疲劳强度，在长期往复载荷作用下不会从棱角位置出现裂纹。

　　在实际装配场景中，这类构件通常成对对称安装在运载器的两侧，形成对称的导向承托结构，两个构件的平行度公差要求控制在0.03mm以内，否则会造成弹药输送过程中出现偏磨，严重时甚至会引发卡弹故障。建模过程中对安装贴合面做了平面度约束，确保安装后构件与基体的贴合度达到90%以上，连接螺栓采用对角分步拧紧的方式，避免安装过程中造成构件形变，影响导向精度。针对不同的使用场景，该构件的材质可以根据需求选择高强度工程塑料或者轻质铝合金，工程塑料材质自重更轻，运行噪音小，适合展示类模型道具使用；铝合金材质强度更高，耐磨性能更好，适合功能性验证样机或者实际装备使用，两种材质对应的结构尺寸完全一致，可以实现互换安装，不需要调整基体的安装点位。

　　从结构设计的通用性角度来看，该构件的安装孔位采用标准化间距设计，在同系列不同规格的弹药运载器上，只需要调整构件的整体长度以及槽体内宽尺寸，就可以快速适配不同直径的弹药运载需求，不需要重新设计安装接口，大幅降低了同系列产品的设计周期与加工成本。构件的加强筋位置也做了通用化处理，不管长度如何调整，加强筋始终布置在槽体受力变形最大的中部区域，保障不同长度规格的构件都具备足够的结构强度。在做三维建模时，所有的弯折圆角、孔位尺寸都做了参数化关联，调整核心参数后可以快速生成对应规格的模型，不需要重复绘制草图，提升了设计迭代的效率。
