高真空系统用CF刀口密封法兰组件

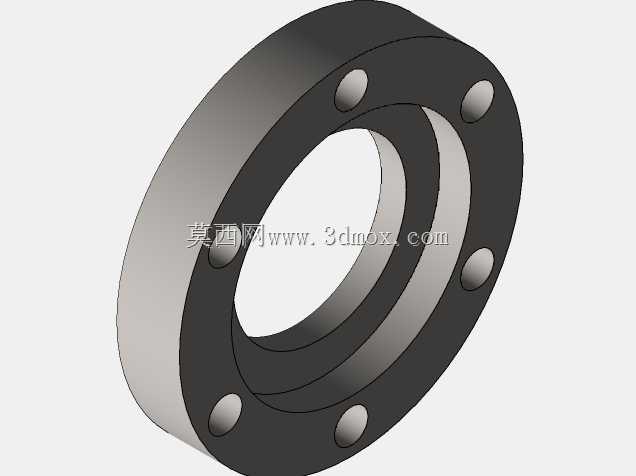

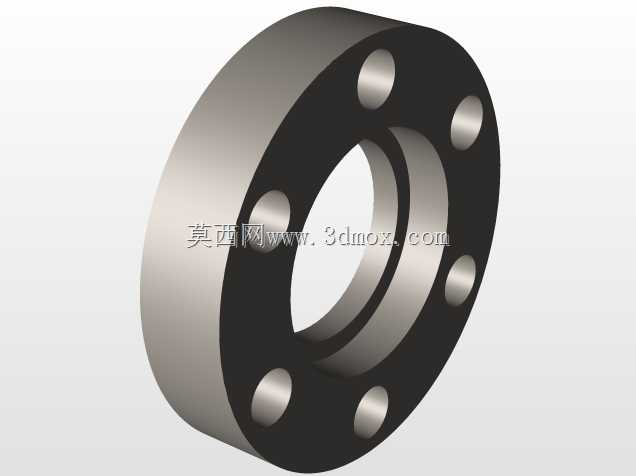

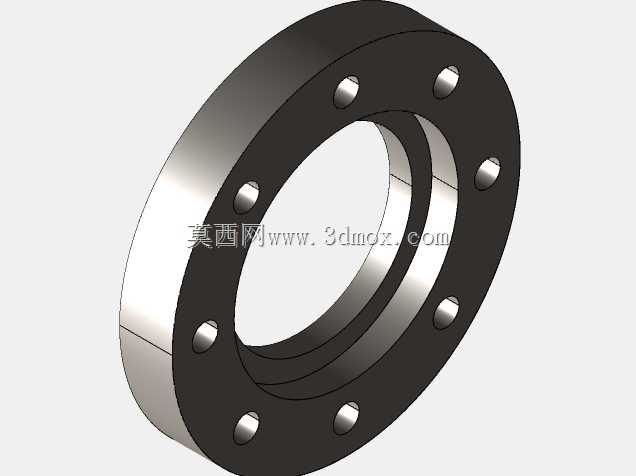

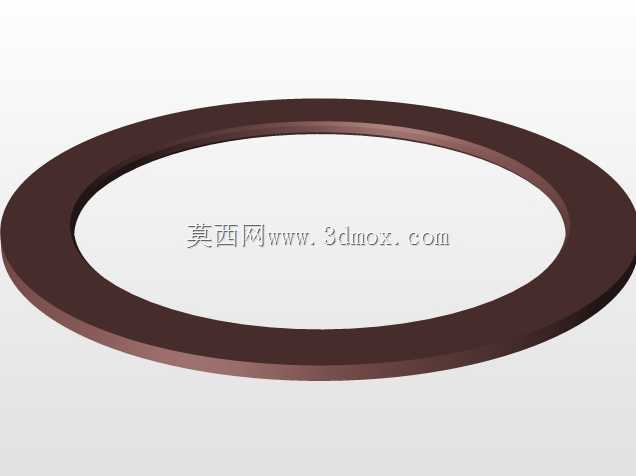

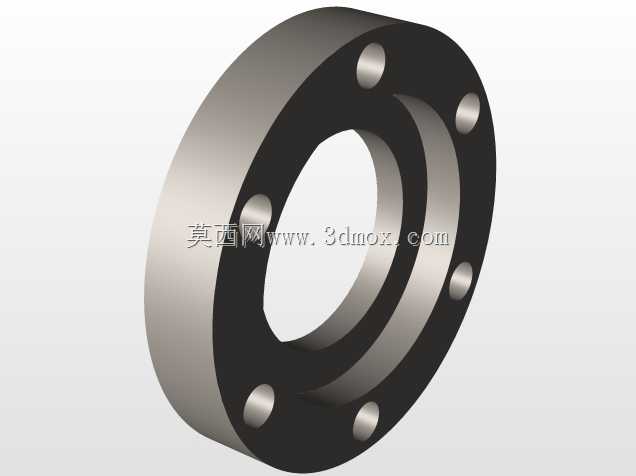

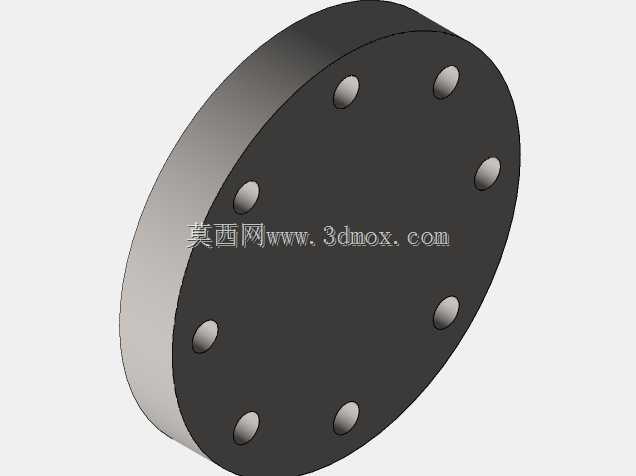

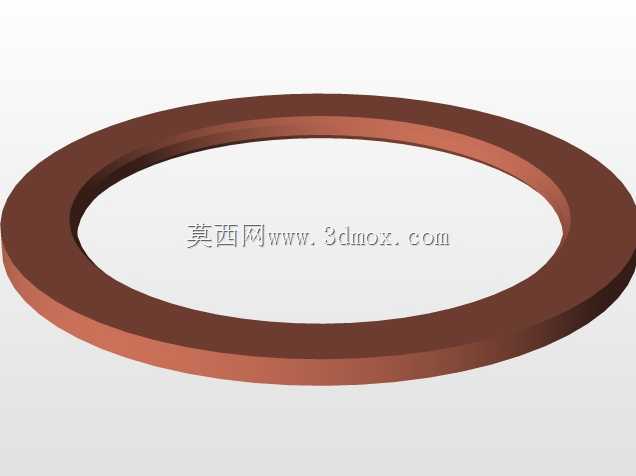

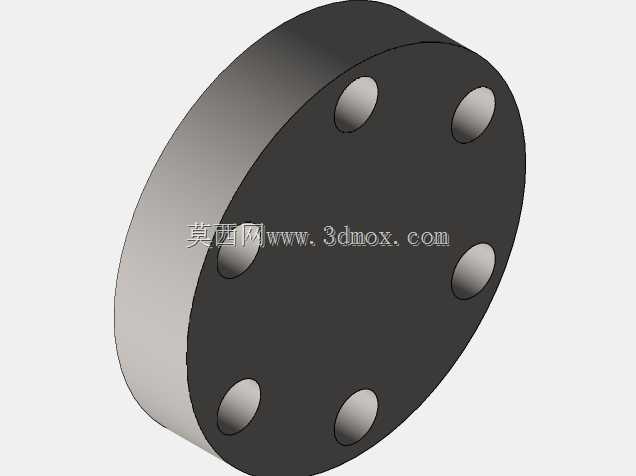

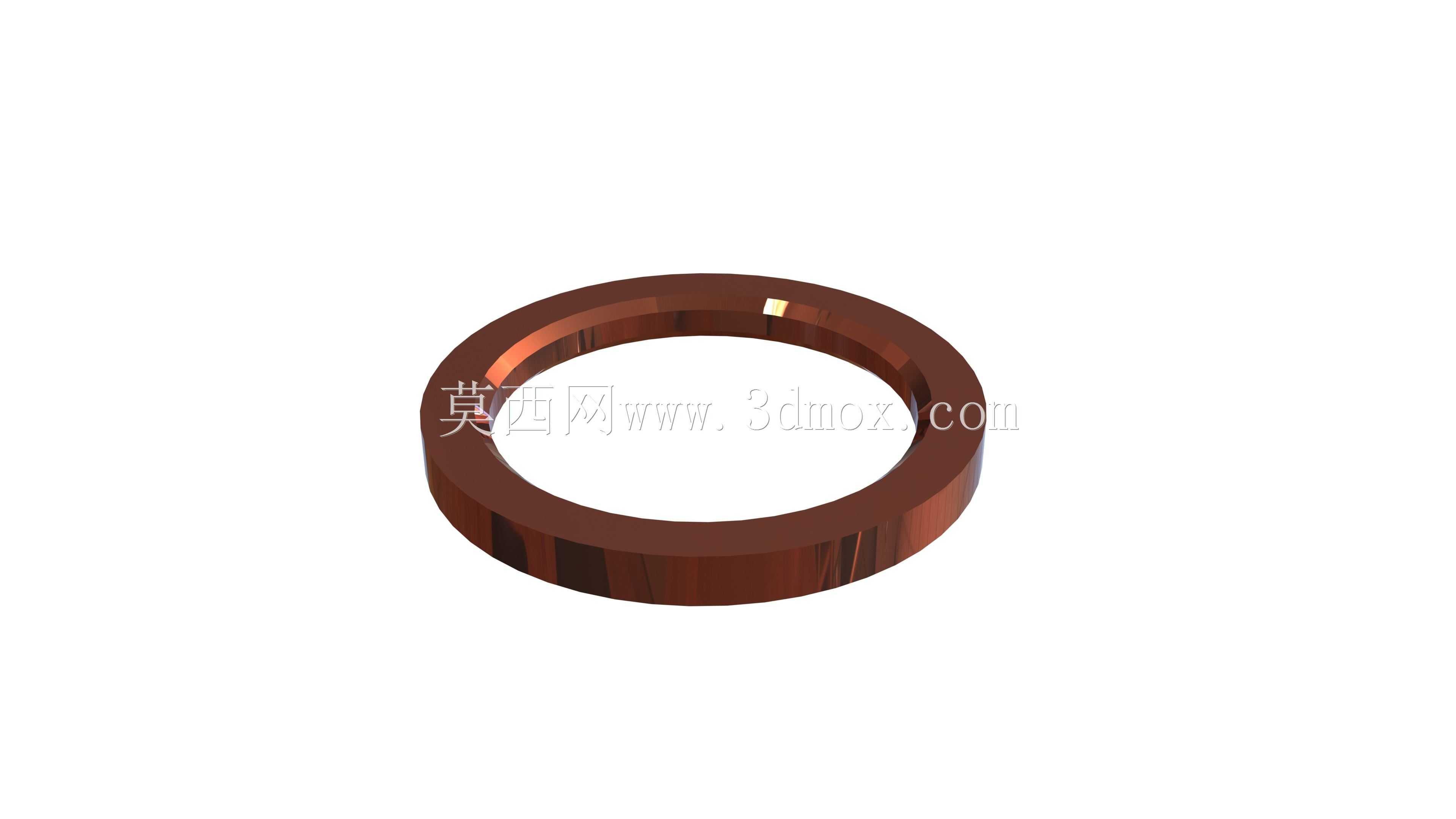

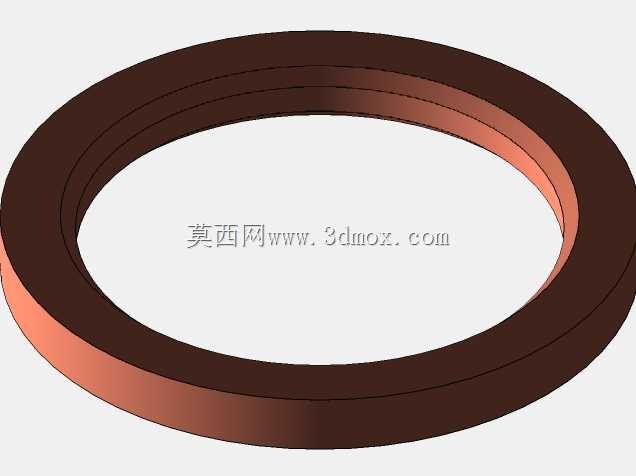

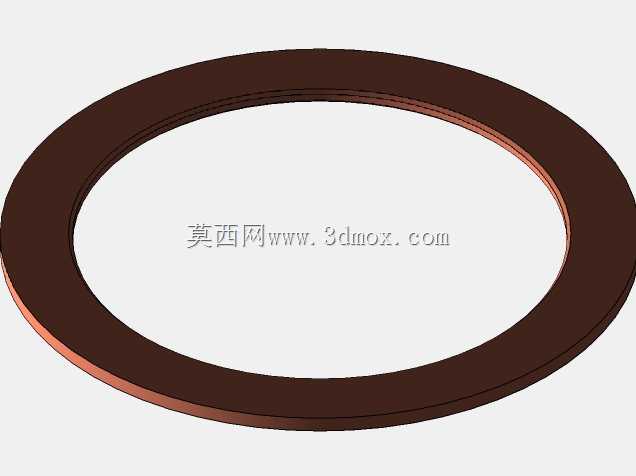

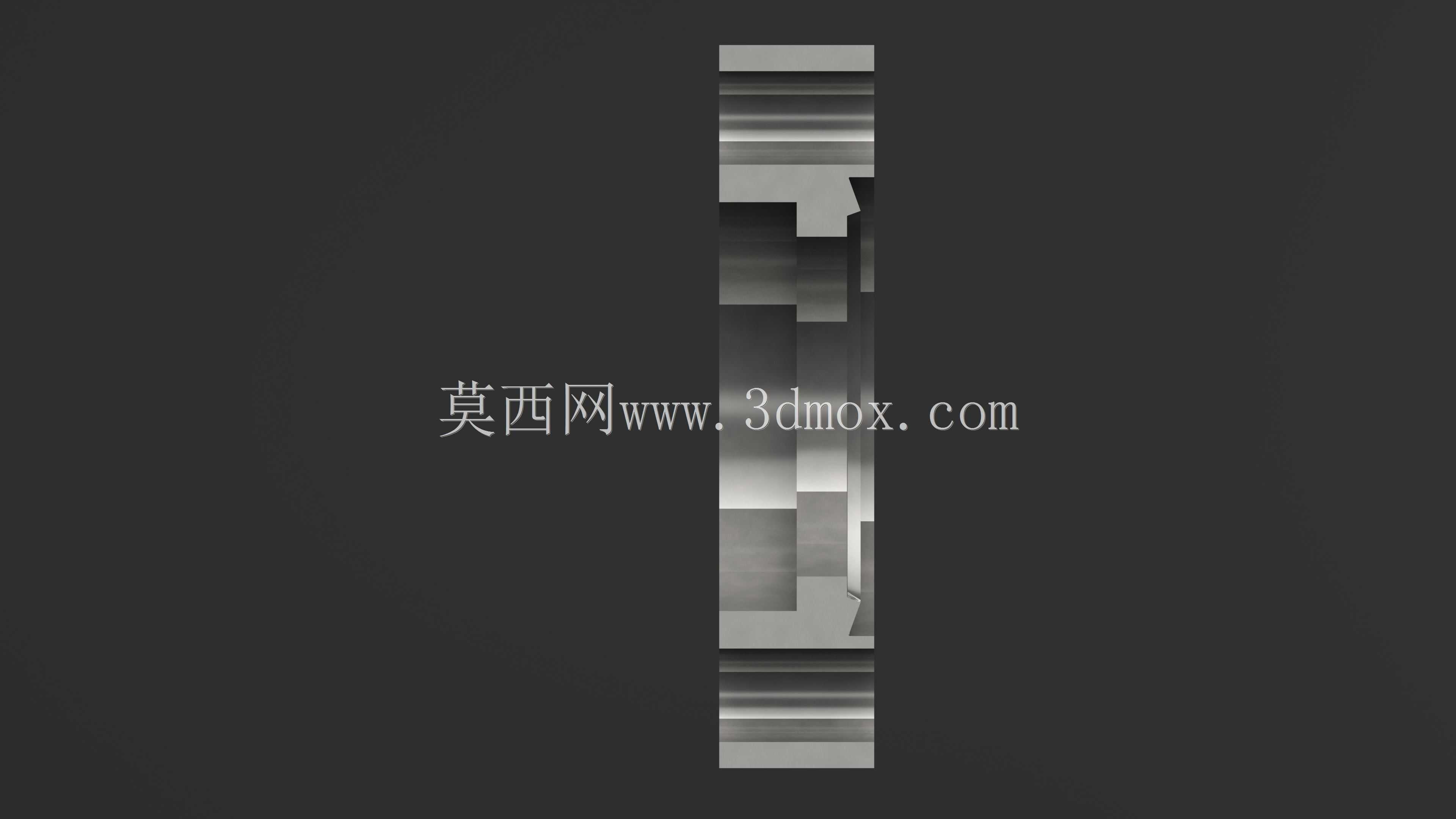

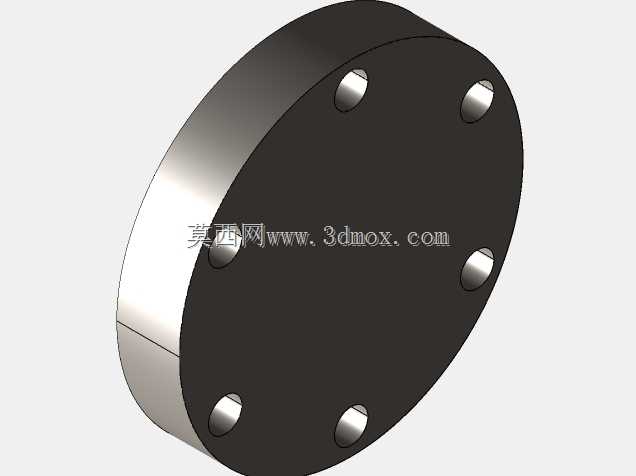

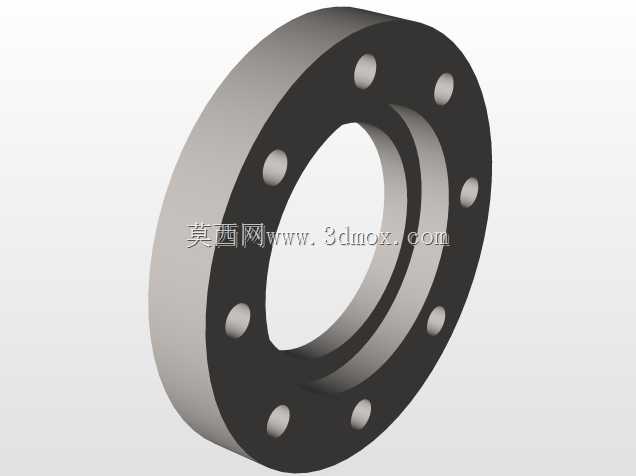

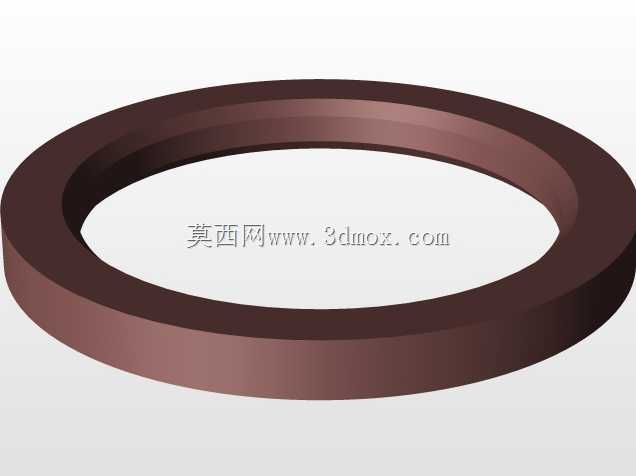

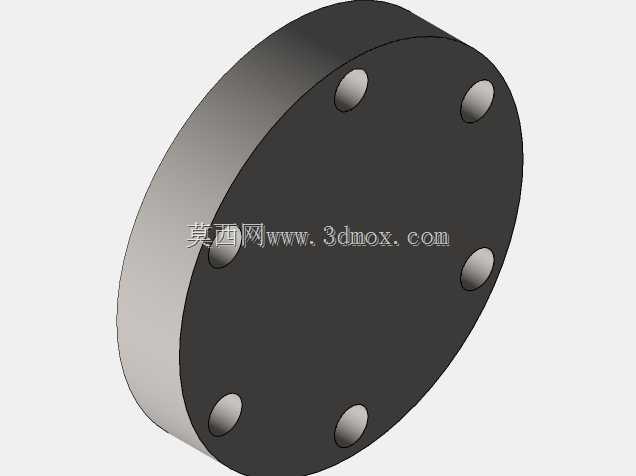

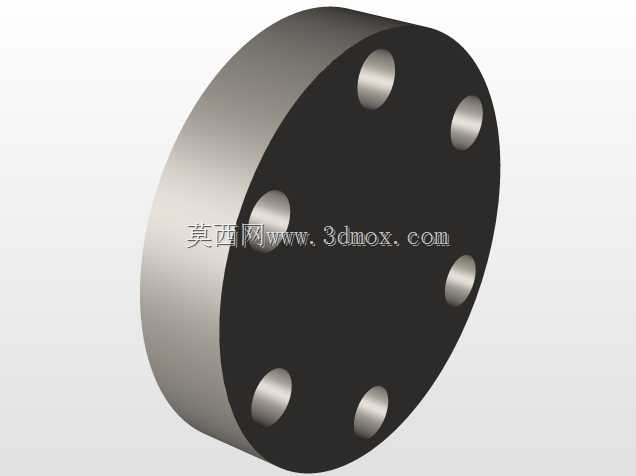

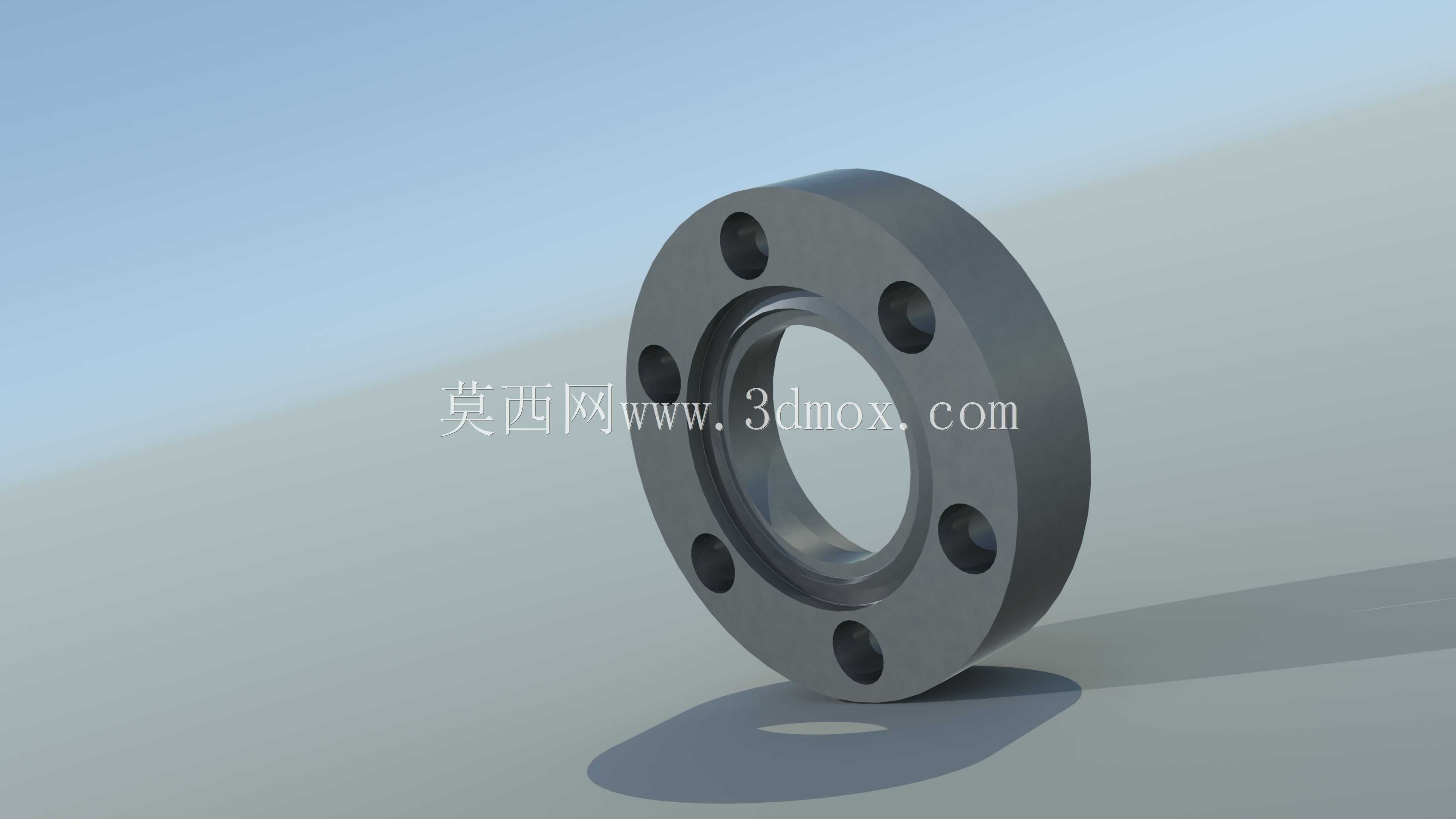

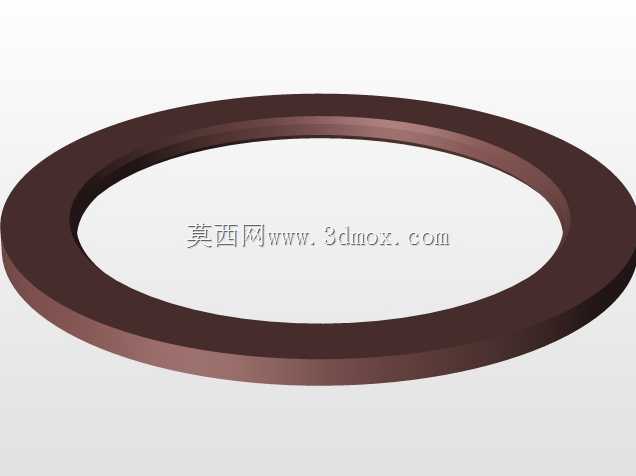

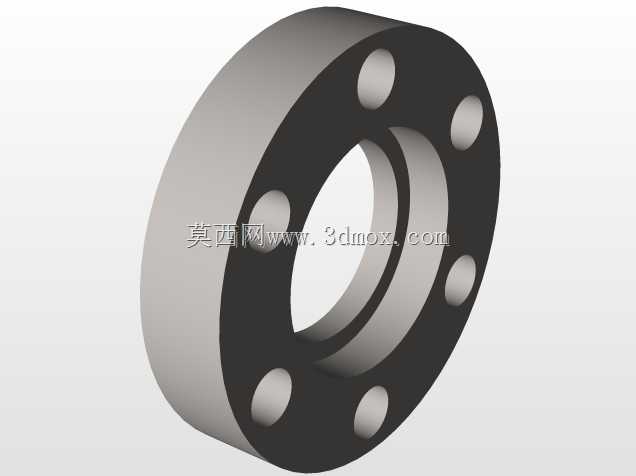

CF法兰作为高真空、超高真空管路系统的核心连接部件，广泛应用于半导体制造、真空镀膜、高能物理实验、航天环境模拟、表面分析仪器等对真空度要求极高的工业与科研场景，是搭建稳定真空管路链路不可或缺的基础连接件，其密封性能直接决定整套真空系统的极限真空度与长期运行可靠性，一旦密封失效会直接导致真空度不达标、工艺过程中断甚至核心设备损坏。这套CF法兰组件覆盖空白法兰、带垫圈适配法兰等多种常用规格，可直接适配不同通径的真空管路搭建需求，既可以直接焊接在对应规格的不锈钢直管、弯管端面上形成固定管路端，也可以配合铜垫圈完成两个法兰端面的刚性密封连接，满足不同走向、不同长度的真空管路灵活组装需求，帮助现场施工人员快速搭建出符合真空密封要求的完整管路链路。在功能特性上，CF法兰区别于普通橡胶圈密封法兰的核心点，是采用刀口切入无氧铜垫圈的金属硬密封结构，密封过程中法兰端面上的精密刀口在螺栓锁紧的轴向压力作用下，会均匀切入质地较软的无氧铜垫圈内部，形成连续无断点的环形密封线，这种密封结构不存在橡胶密封圈的老化、放气、高温失效问题，能够承受150℃以上的高温烘烤除气作业，可实现10^-10Pa量级的超高真空密封效果，同时能够耐受管路内外的高压差，在正压输送、负压抽气的复杂工况下都能保持稳定的密封性能，不会出现渗漏、泄压等问题。设计过程中严格遵循真空法兰的通用尺寸规范，对法兰的端面平面度、刀口的角度与凸起高度、螺栓孔的中心圆直径与位置度、法兰内孔通径都做了精准的尺寸约束，确保同规格的法兰可以实现完全互换，无需额外修配即可完成装配；安装边界上，法兰的外圆尺寸、螺栓孔规格都匹配标准真空卡钳与锁紧螺栓的安装空间要求，装配时只需按照对角顺序逐步锁紧螺栓，保证刀口均匀压入铜垫圈即可完成密封，无需额外涂抹密封胶或添加其他辅助密封材料，安装后整体管路的同轴度偏差控制在极小范围内，不会出现管路错位、流道突变影响气路导通效率的问题。同时这套法兰适配304不锈钢管路的焊接要求，焊接端的坡口尺寸匹配常规氩弧焊工艺要求，焊接后不会出现焊缝变形影响端面密封精度的问题，除了适配不锈钢管材外，也可在满足尺寸匹配要求的前提下适配铝合金等其他金属材质的真空管路，为不同场景的真空系统搭建提供了充足的选型灵活性。
