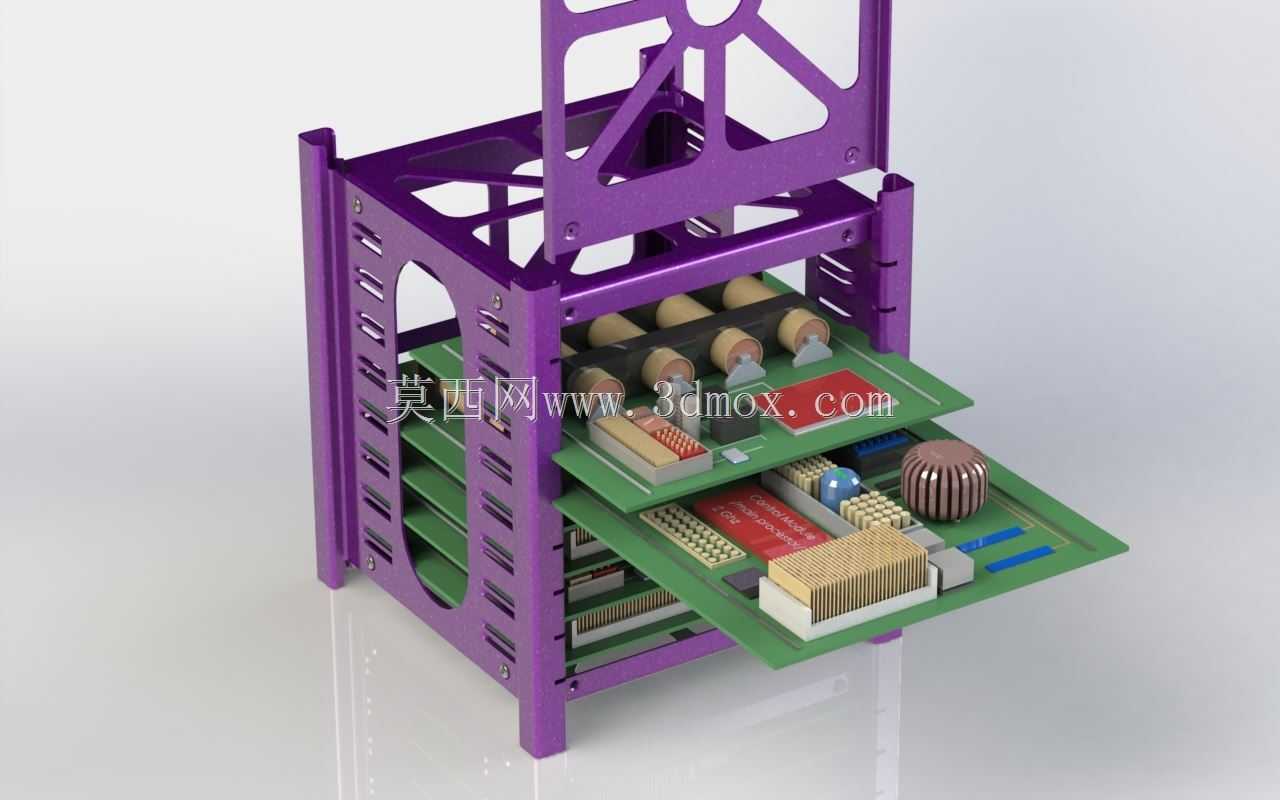

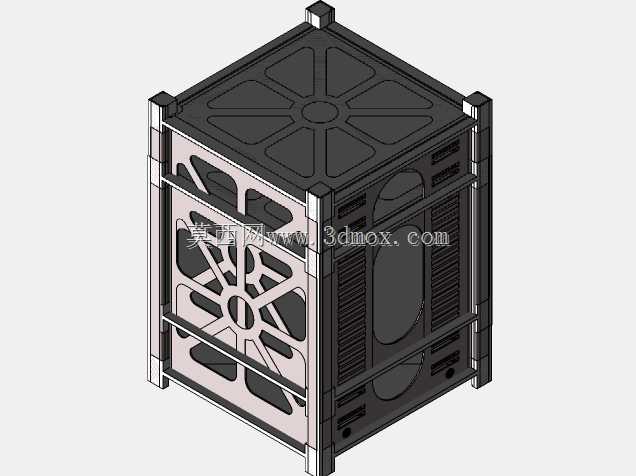

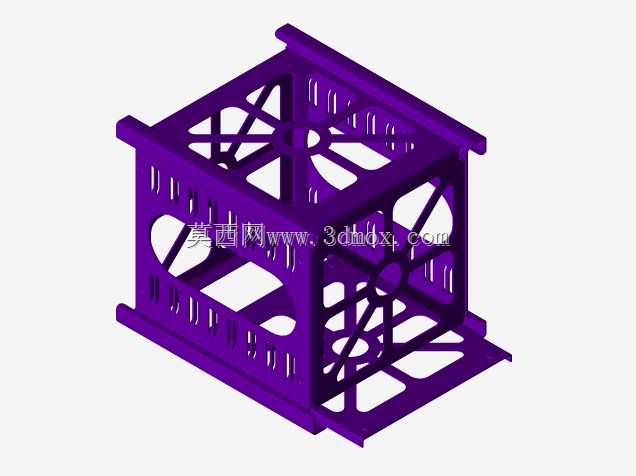

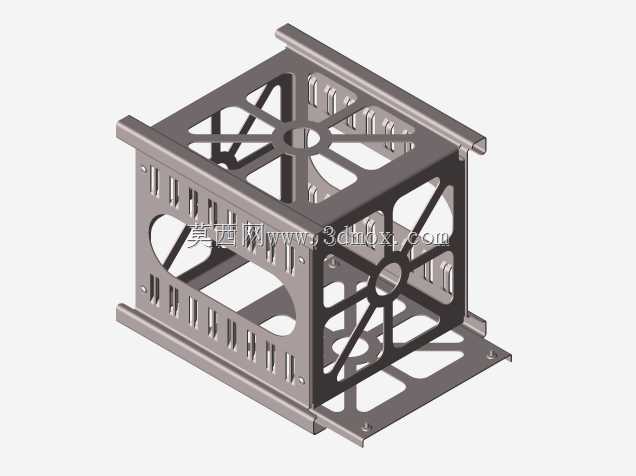

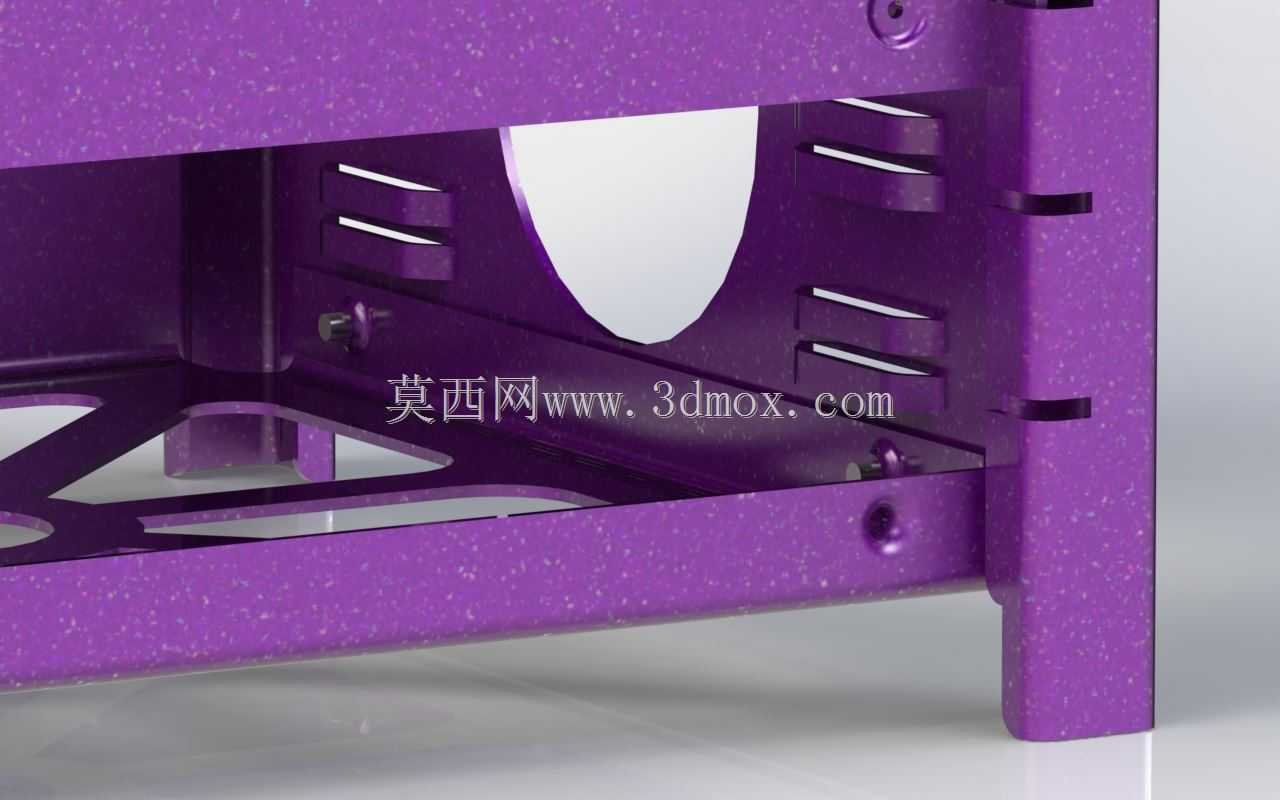

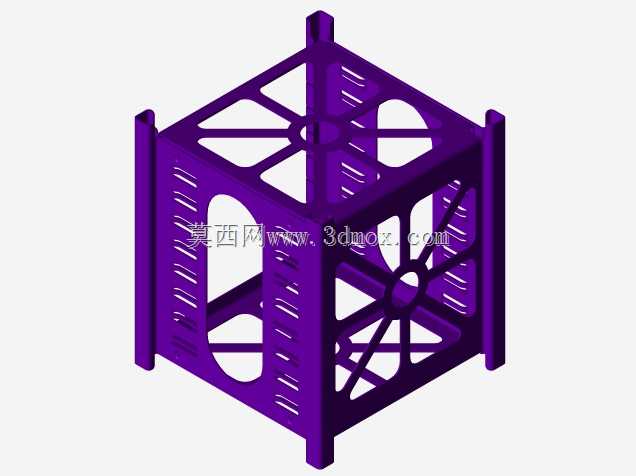

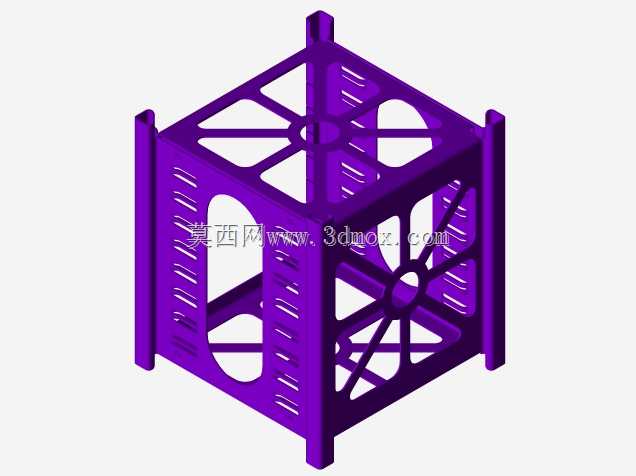

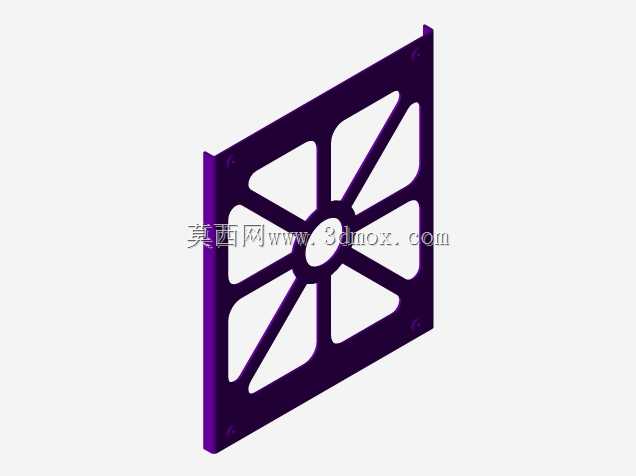

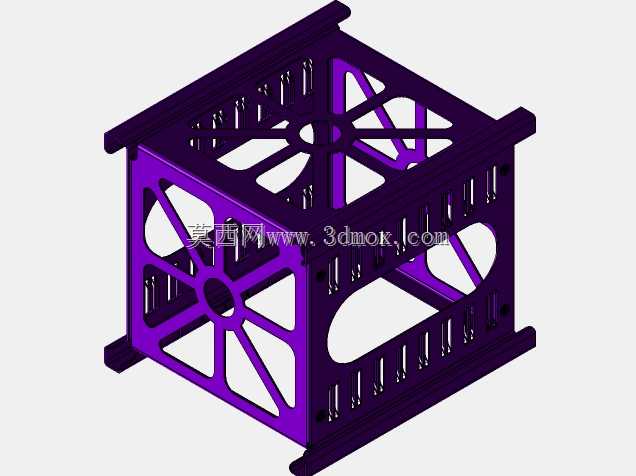

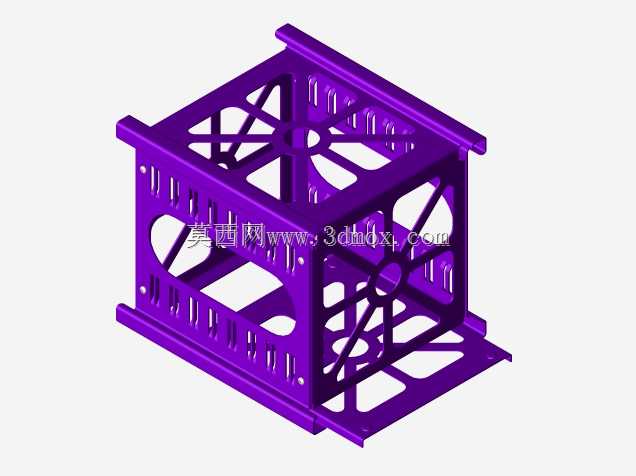

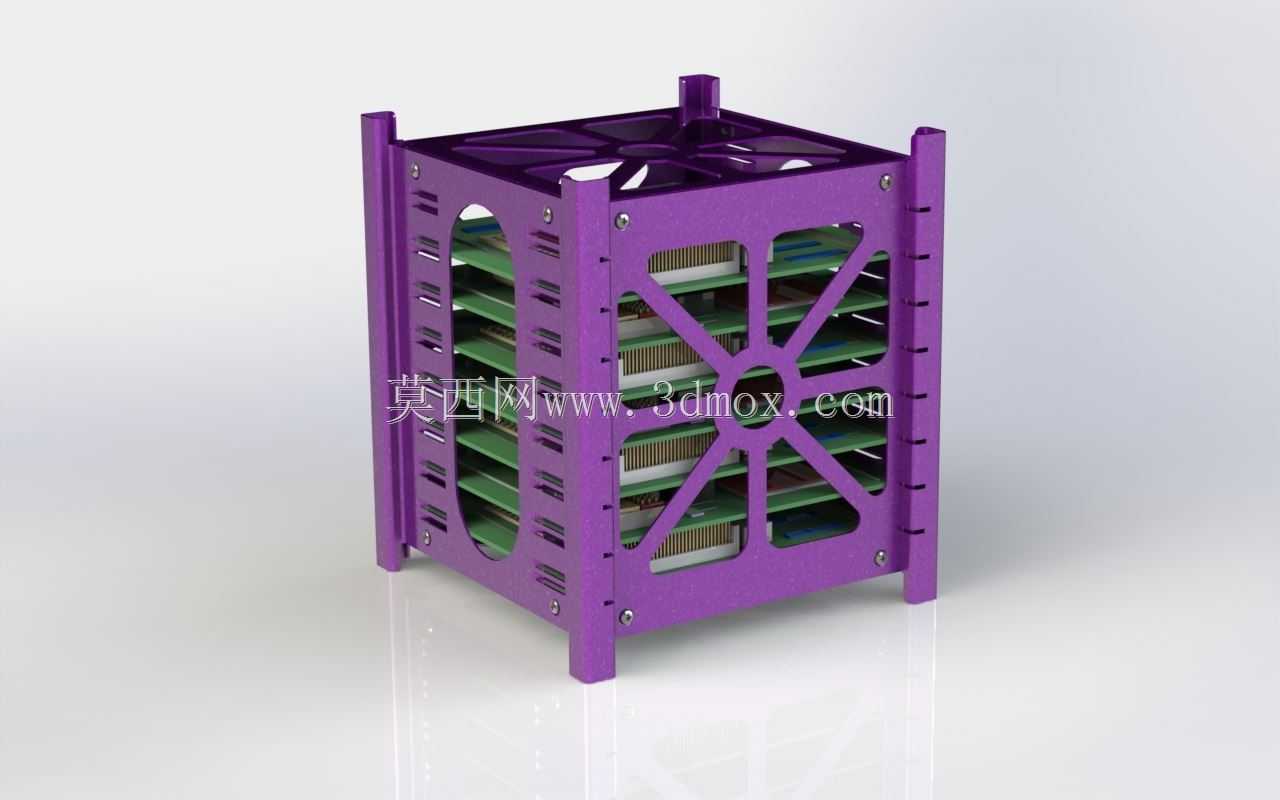

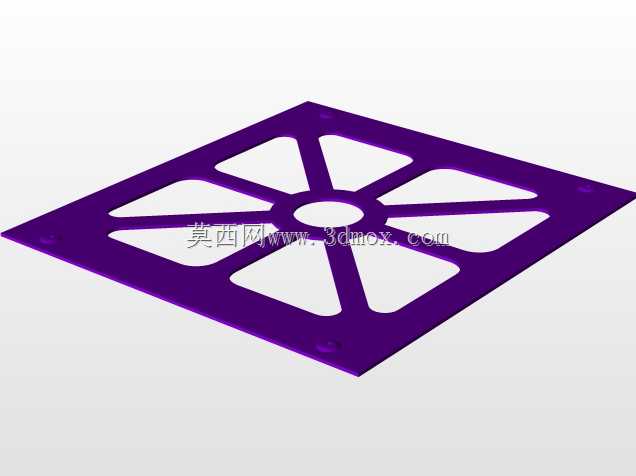

这款钣金立方框架主要面向小型电子模组堆叠承载、实验室板卡测试安置、小型嵌入式设备集成防护等场景使用,可作为多块PCB板、功能模组的分层承载载体,在桌面级测试工位、小型嵌入式设备集成项目、创客原型搭建场景中,能够替代定制化的型材机架,实现低成本的模组规整安置。框架整体为正立方对称结构,边角采用立柱式支撑设计,每根立柱上预留了等间距的卡槽位,可根据内置模组的厚度灵活调整层板的安装高度,适配不同尺寸的功能板卡安置需求,无需额外定制层架间距。侧面采用轮辐式镂空钣金面板设计,既能够通过镂空区域观察内置板卡的运行状态、插接外置接线,也能为内置的发热电子元件提供充足的通风散热通道,避免封闭结构导致的热量堆积影响元件运行稳定性。顶部预留了风扇安装位,可匹配标准尺寸的散热风扇加装主动散热组件,满足高功率发热模组的散热需求。整个框架全部采用激光切割薄板钣金加工成型,无需复杂的冲压模具或3D打印增材制造工序,所有零件均可通过常规激光切割设备完成下料,再通过简单的折弯、螺丝锁附即可完成拼装,加工门槛低、制造成本低廉,小批量试制时无需投入高额的开模成本,非常适合原型验证阶段的快速制作。框架的安装边界规整,整体外轮廓为标准正立方体,可单独放置在桌面使用,也可通过边角预留的连接孔位,将多个相同框架进行横向或纵向拼接组合,扩展成更大规模的模组承载阵列,适配多组并行测试或集成项目的使用需求。拼装时无需复杂的专用工装,仅需常规螺丝刀即可完成整体组装,拆卸后所有钣金零件可平板堆叠收纳,运输和存储的空间占用极低,适合需要频繁迁移测试场地的项目使用。框架边角做了圆弧过渡处理,避免钣金锐边造成的安装划伤,所有螺丝锁附位都预留了沉头结构,锁附后螺丝头不会突出框架外表面,保证外轮廓平整无凸起,拼接时不会出现结构干涉。
