冯·卡曼卵形鼻锥

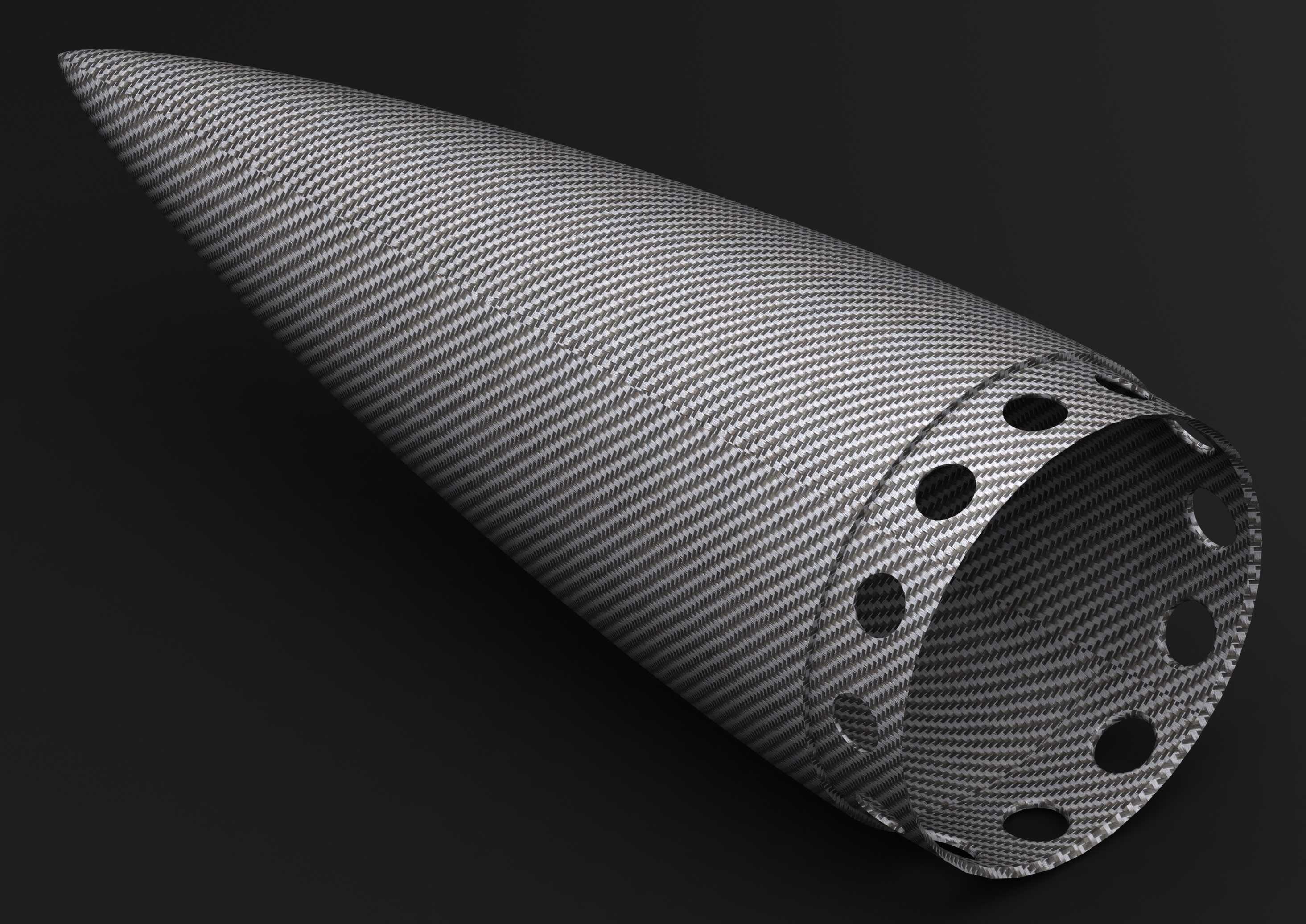

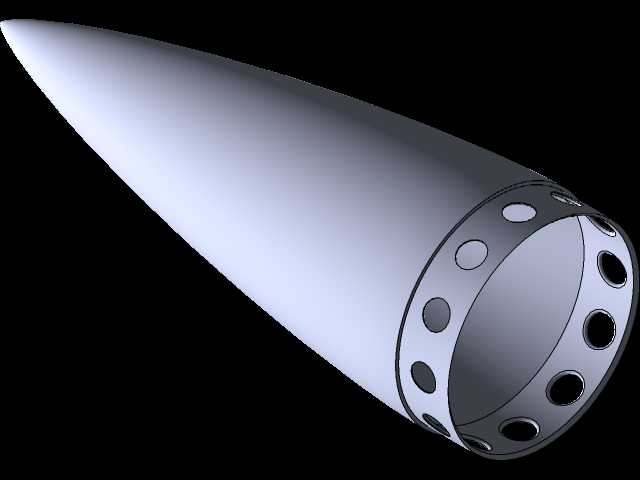

这是我不久前为火箭制作的一个冯·卡曼奥格夫鼻锥模型。型号规格：基底半径：4英寸（101.2毫米）细度比：2.5:1总长度：10英寸（254毫米）略作概述；von Kármán ogive是Haack级数ogive轮廓的一种特殊变体，具体而言，是给定维集具有最小阻力的Haack解。在跨音速范围内（0.8-1.2马赫），von Kármán ogive通常用于其理想的阻力特性；我把螺栓孔周围的基地的圆周视觉效果，但他们可以自由地改变或删除，因为你认为合适。可通过改变轮廓样条方程中的两个常数R和L来调整喷嘴本身的大小。这里还有一个YouTube视频的链接，我在这里介绍了一点关于鼻锥及其构造的内容，以及制作示例的教程
