碳纤维预浸料展平裁切输送设备

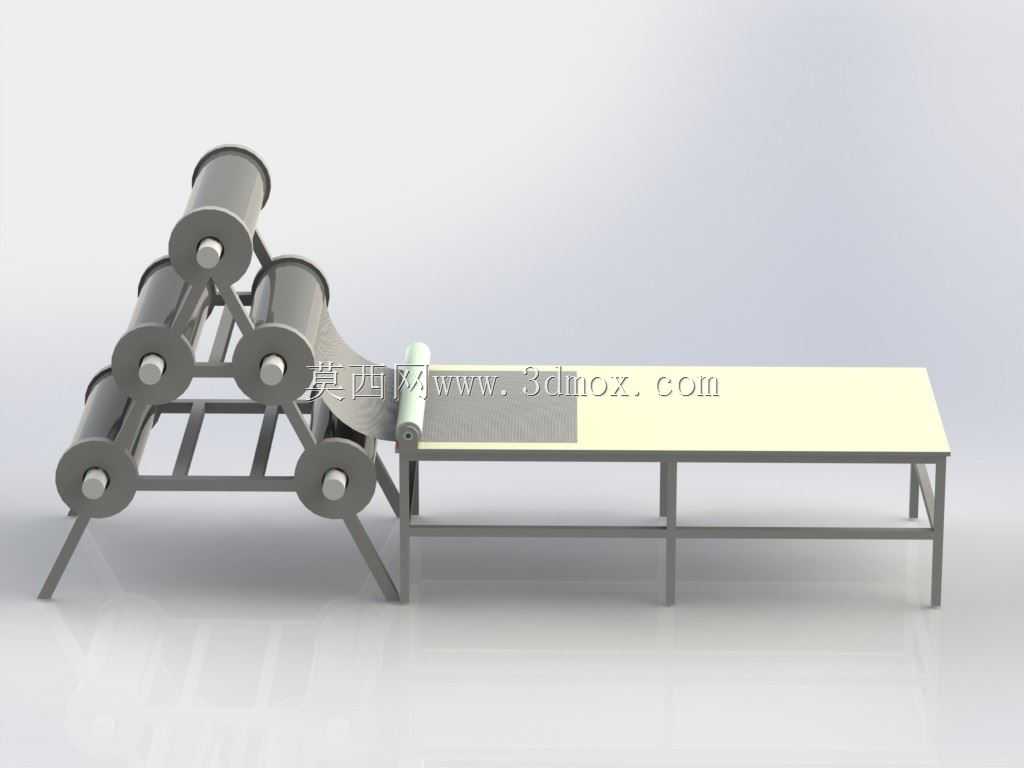

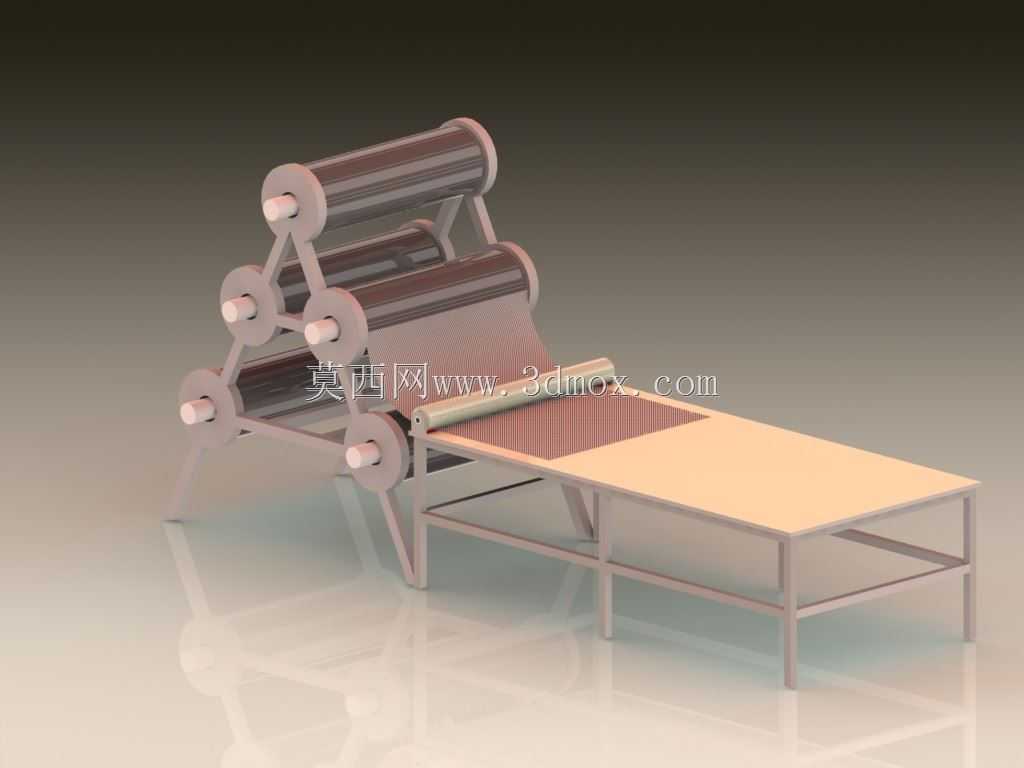

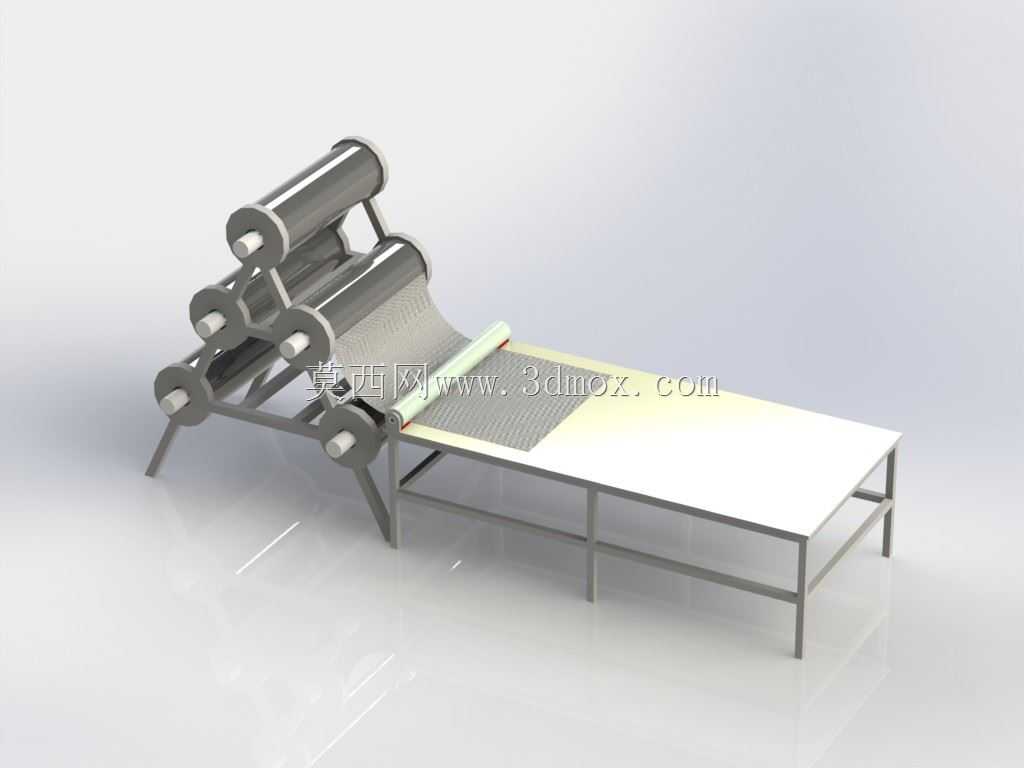

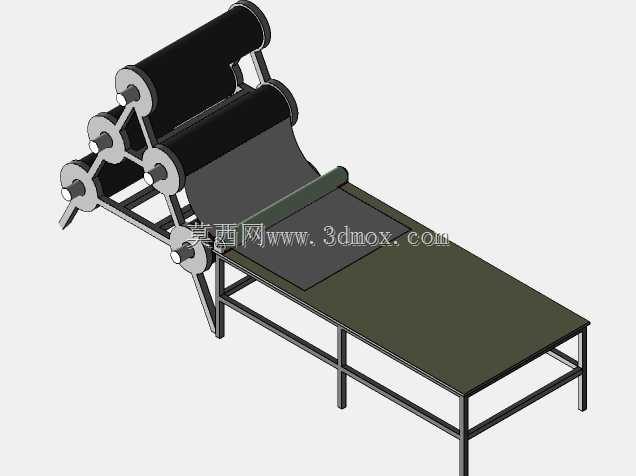

该设备主要应用于碳纤维复合材料加工生产场景，适配碳纤维预浸料、干纤维布等卷材的前置处理工序，常见于航空航天复材构件生产、新能源碳纤维配件加工、体育器材碳纤维制品制造等领域，承担纤维料带开卷后的展平、拉伸定型、定长输送的前置工序，为后续的精准裁切、铺层作业提供形态规整、张力均匀的纤维料带，避免纤维褶皱、张力不均导致的成品力学性能缺陷。设备整体采用卧式布局，左侧为多辊展平机构，右侧为平直输送工作台，整体安装边界长度适配常规车间工位排布，宽度可覆盖1.2米幅宽以内的碳纤维卷材，整机高度符合人工操作的人机工程学要求，无需额外搭建高位操作平台，可直接对接后续裁切工位或铺层工位，减少工序间的物料转运损耗。左侧展平机构采用多组错位排布的金属压辊，上横杆搭配多组平行辊轴，辊轴表面做镜面抛光处理，避免刮伤碳纤维表面的预浸树脂层，辊组的排布角度经过反复调校，纤维料带从开卷端引出后依次绕经各辊轴，通过辊轴间的速度差与包角张力，逐步将卷曲的纤维料带拉伸展平，消除料带在收卷过程中产生的褶皱、内应力，保证输送至工作台的纤维料带纤维方向顺直、幅面平整无折痕。右侧输送工作台采用平面金属台面搭配侧边定位挡条，台面表面做低摩擦处理，减少纤维料带输送过程中的阻力，同时避免树脂粘连台面，工作台的支撑框架采用方管焊接结构，保证台面的平面度，长时间承载纤维料带不会出现凹陷变形，料带经展平机构输送至工作台后，可在台面上完成定长停留、人工对位或是对接自动裁切刀组完成定长裁切。设计过程中重点考量了碳纤维材料的加工特性，辊组的间距、压合力度均可根据不同厚度、不同材质的纤维料带做适配调整，避免压力过大导致纤维丝断裂或是压力不足无法消除褶皱，整机的传动结构隐藏于机架内部，避免外露传动部件勾挂纤维丝束，同时设备底部预留有固定安装孔位，可直接固定于车间地面，也可加装脚轮实现工位间的灵活转场，适配小批量多品种的复材加工车间的柔性生产需求。
