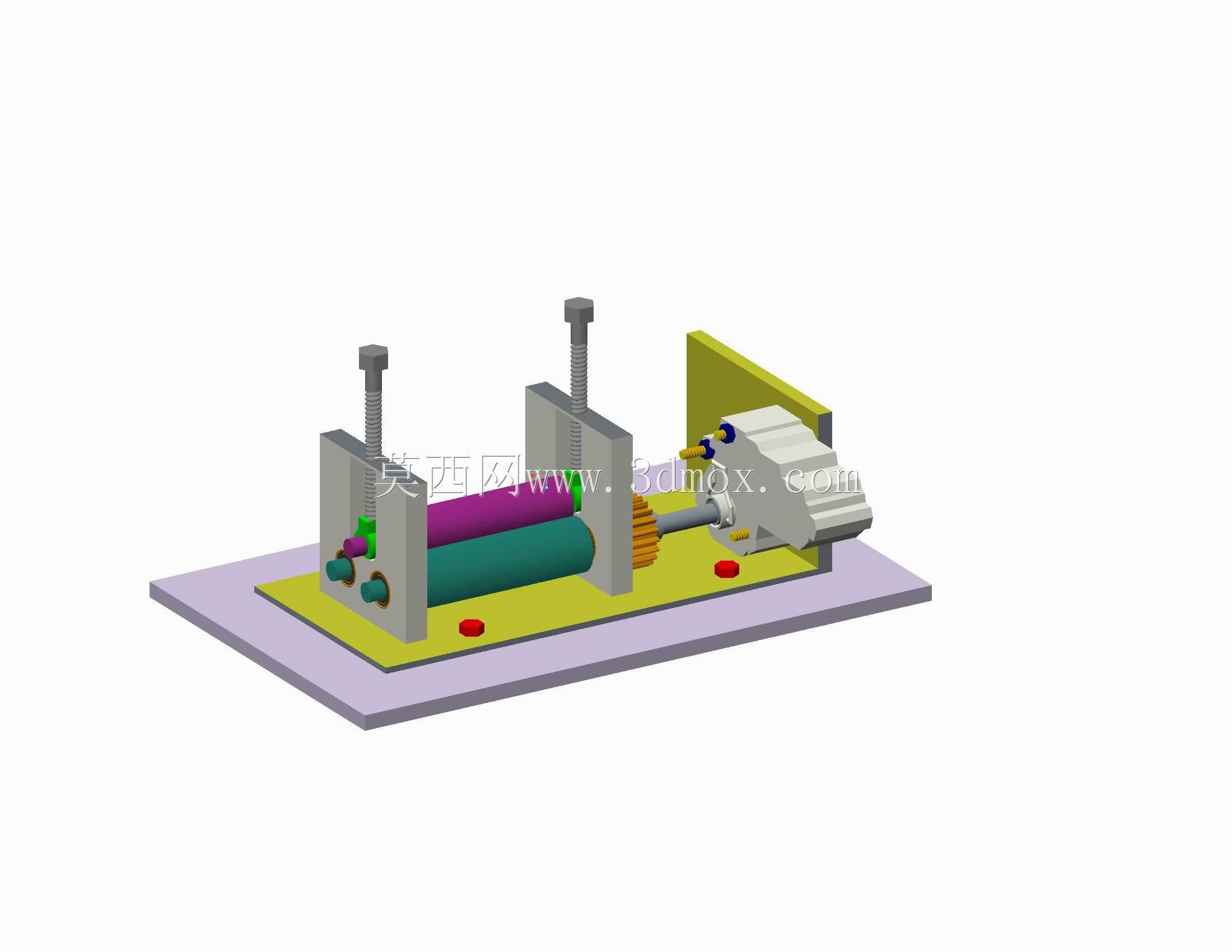

可调式金属板料弯卷轧制设备结构

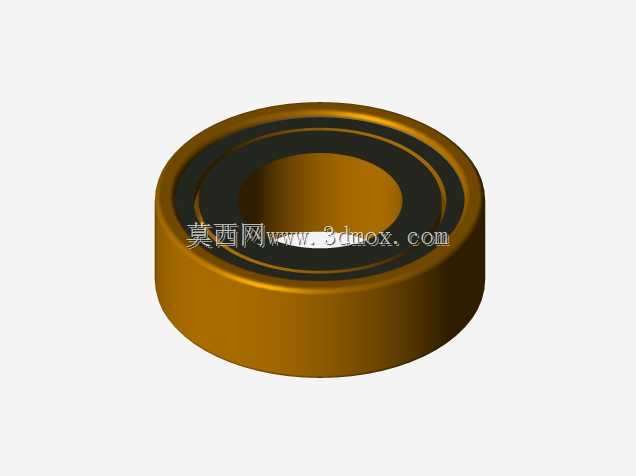

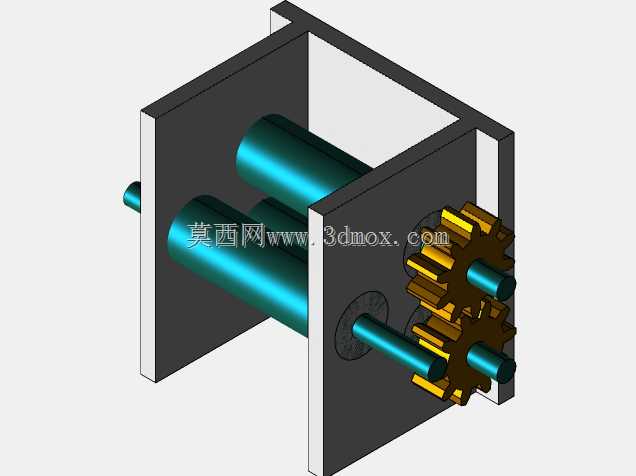

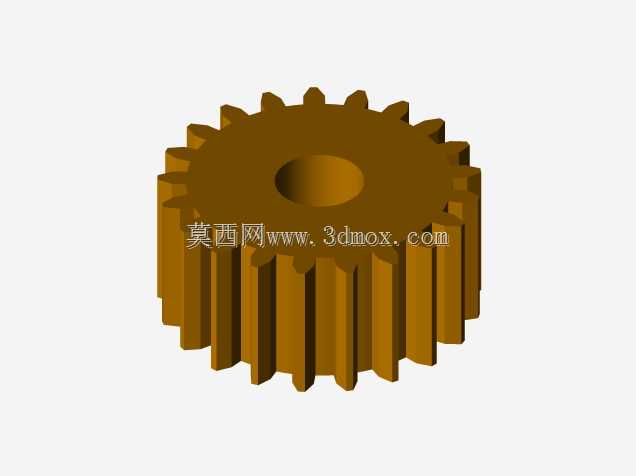

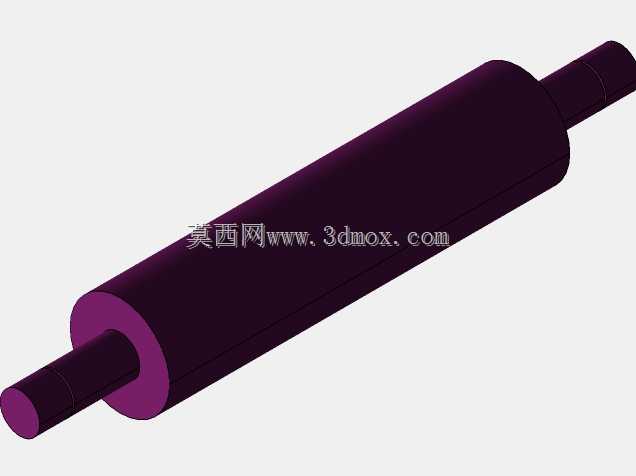

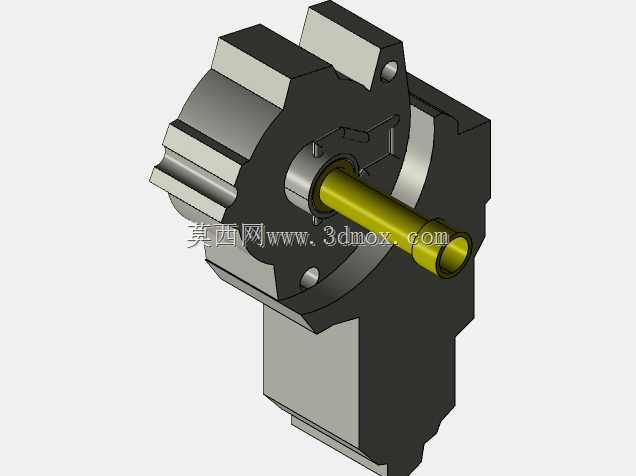

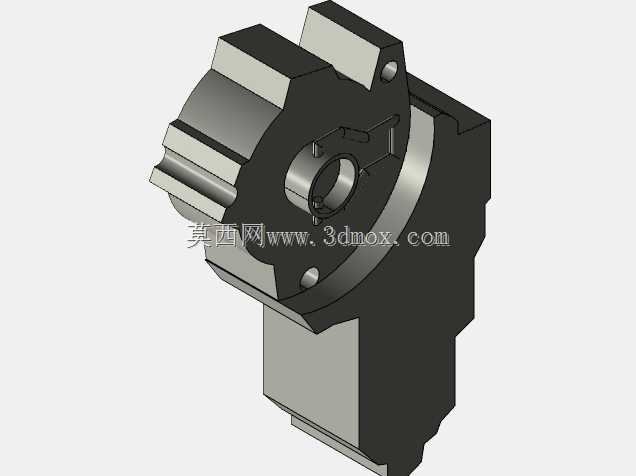

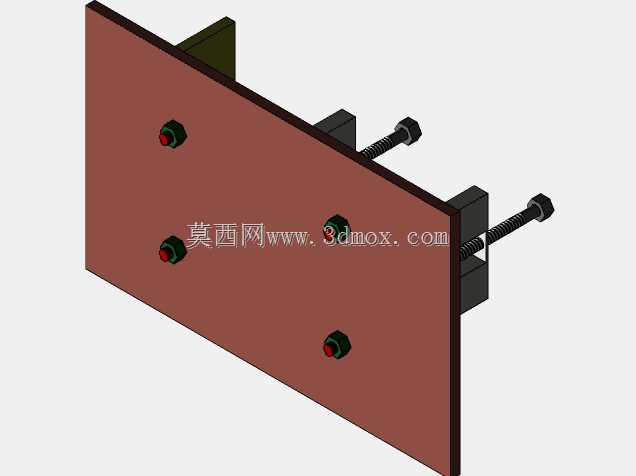

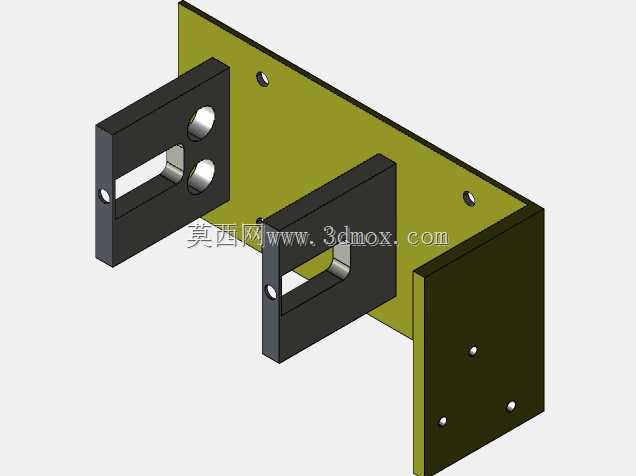

该设备主要面向金属型材加工生产场景，适配小型五金加工、钣金预制、教学实训等场景下的薄金属板弯卷作业需求，可将不同厚度、不同材质的平直金属板料连续轧制成圆弧段、圆筒形或是锥弧形工件，替代传统人工敲制、简易胎模压弯的低效加工方式，大幅降低小批量弯卷工件的加工门槛与前期工装投入成本。设备核心功能围绕板料的连续进给与渐进弯卷设计，下辊作为主动传动辊，通过侧端啮合的齿轮组传递动力，与动力输出端直连实现匀速转动，依靠辊面与金属板之间的摩擦力带动板料持续进给；上辊为可调节压辊，两侧配套竖直调节螺杆结构，操作人员可通过手动旋转螺杆调整上辊与下辊的辊缝间距，以此适配不同厚度的板料加工需求，同时通过调整两侧压下量的差值，还可实现锥面工件的弯卷轧制，满足异形弧面工件的加工要求。设备的整体设计遵循紧凑化、易操作的思路，将传动齿轮组、动力连接端、调节机构全部集成在一体式安装底座上，底座采用平板式安装结构，可直接通过螺栓固定在常规加工工作台面上，无需额外制作复杂安装基础；两侧的立式支撑墙板为辊轴提供稳定的径向支撑，抵消轧制过程中板料对辊轴的反向作用力，避免辊轴变形影响加工精度；侧端设置的定位挡块可对送入的板料侧边进行限位，防止板料进给过程中出现偏移，保证弯卷后工件的母线直线度；调节螺杆旁配套的锁紧结构，可在辊距调整到位后锁定上辊位置，避免轧制过程中辊缝出现变动导致工件成型尺寸超差。从安装边界来看，设备整体占用空间较小，底座长宽尺寸适配常规小型加工工位的摆放要求，动力输入端可直接匹配常规低压驱动电机的输出轴，无需额外加装复杂的减速转接结构；辊轴工作区域预留足够的操作空间，方便操作人员送入板料、取出成型工件，同时支撑墙板外侧无突出的尖锐结构，可避免操作过程中出现磕碰风险。设备的下压螺钉除了承担辊距调节功能外，还可对送入的板料施加稳定的下压力，降低板料送入时的翘曲幅度，保证板料能够平稳咬入辊缝之间，减少起步阶段的成型缺陷；整体结构无复杂的专用定制零件，大部分零部件均为通用机械加工件，后期维护更换成本较低，适合小批量加工场景下长期稳定使用。
