固定翼滑翔无人机流线型机身结构设计

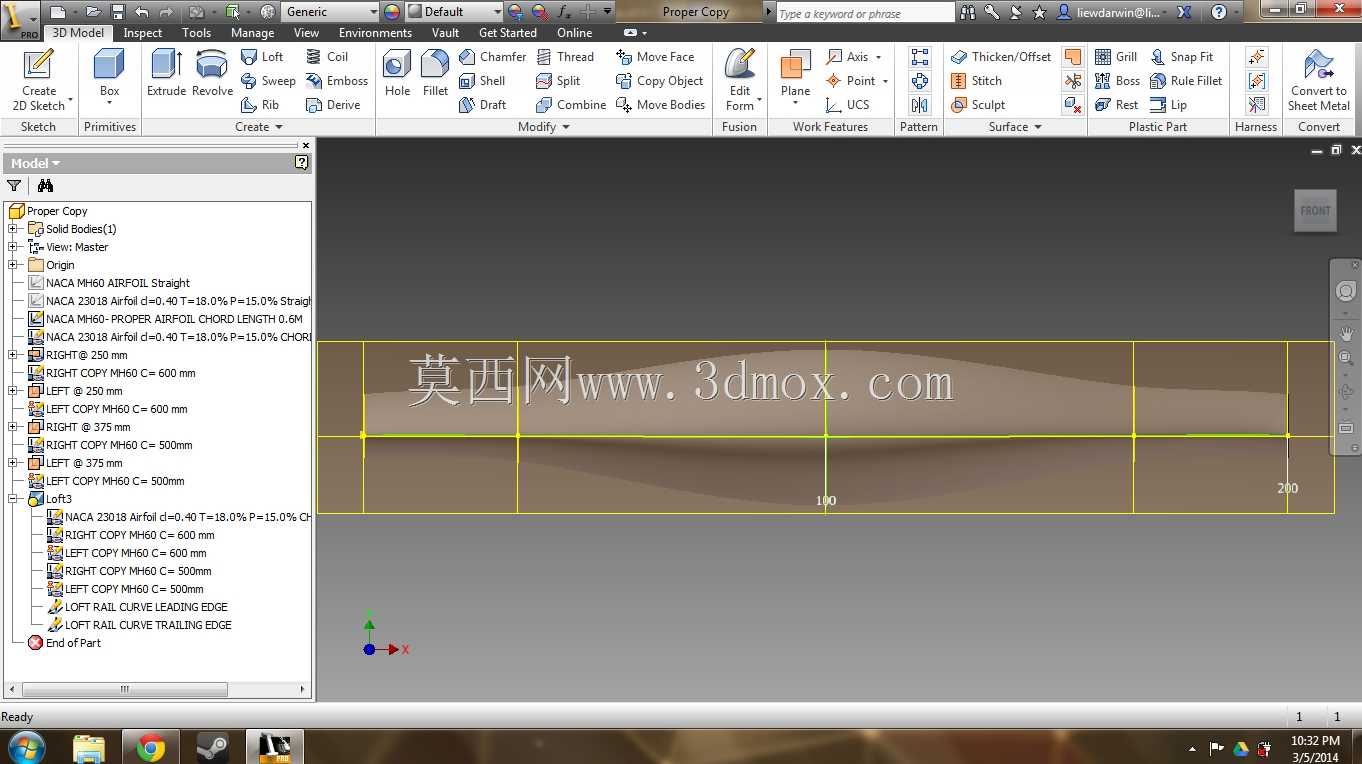

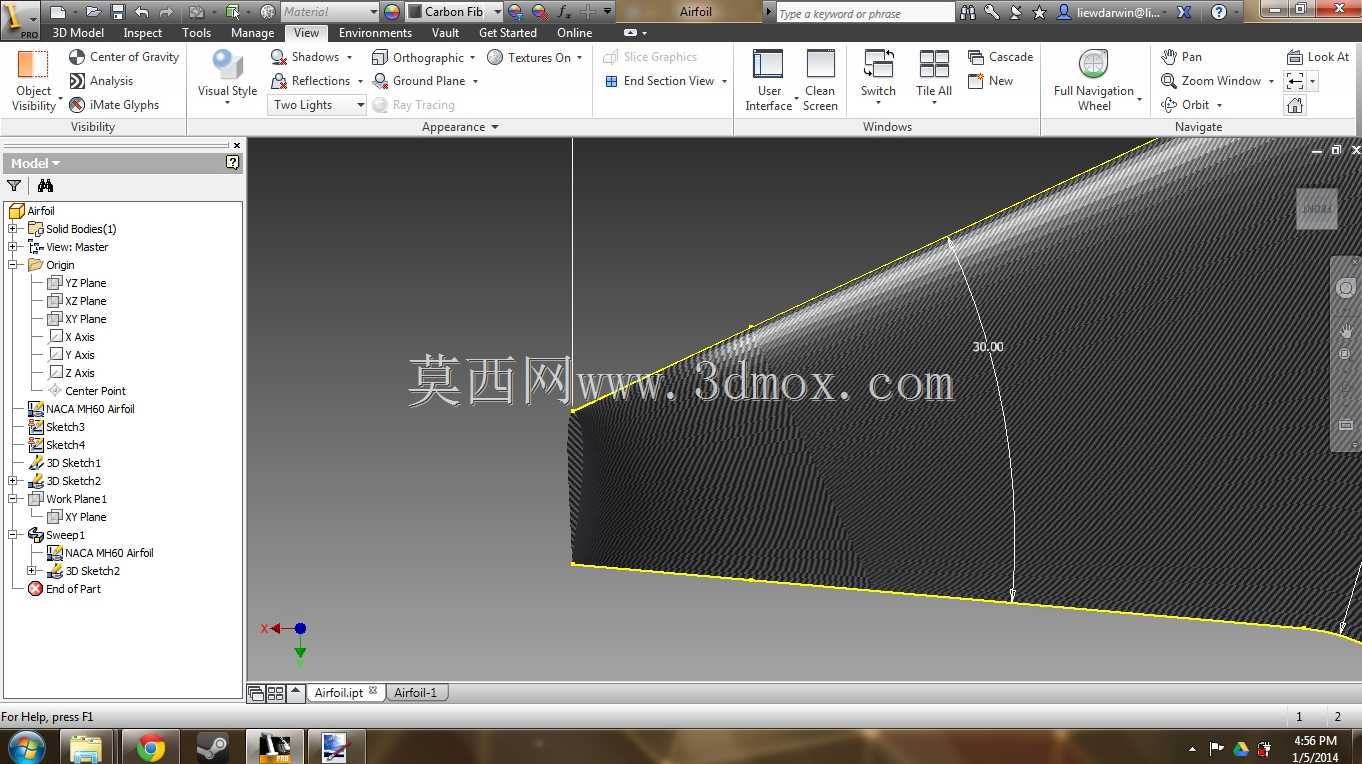

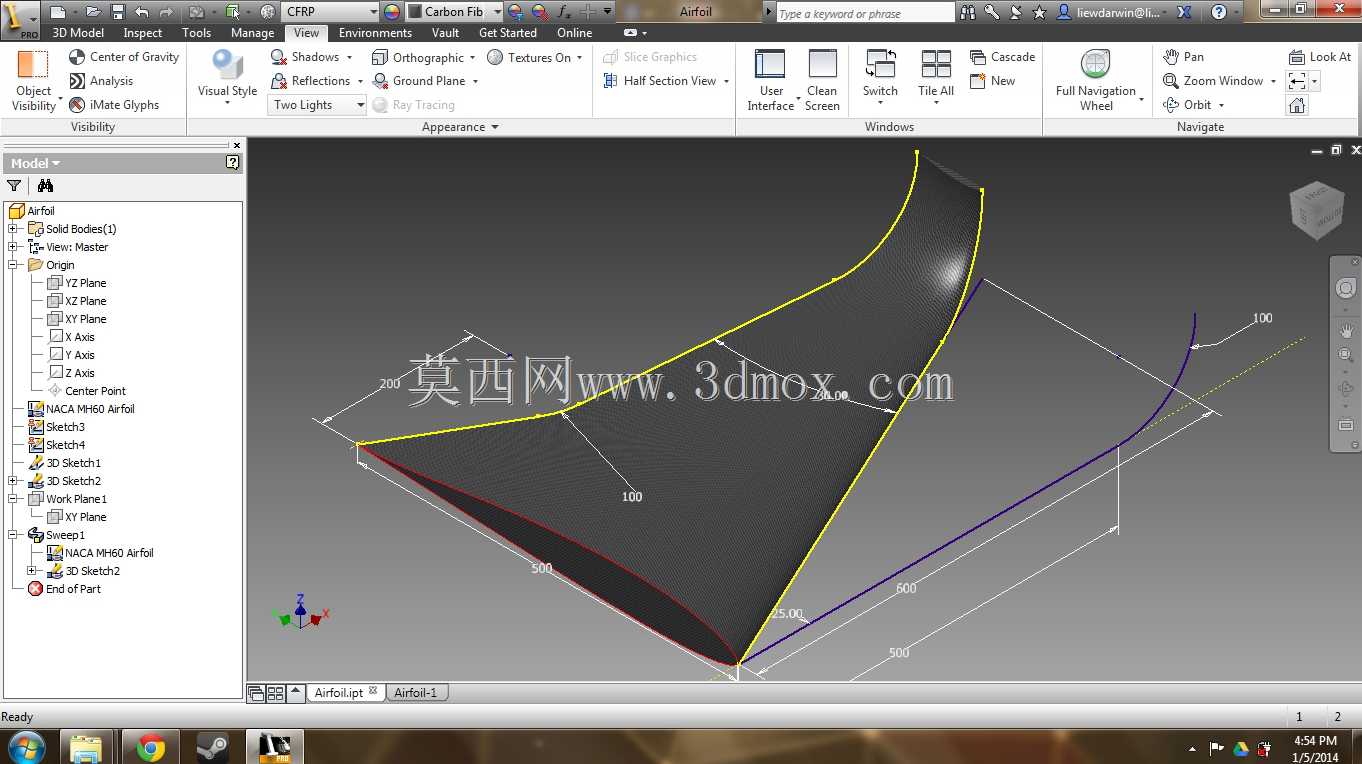

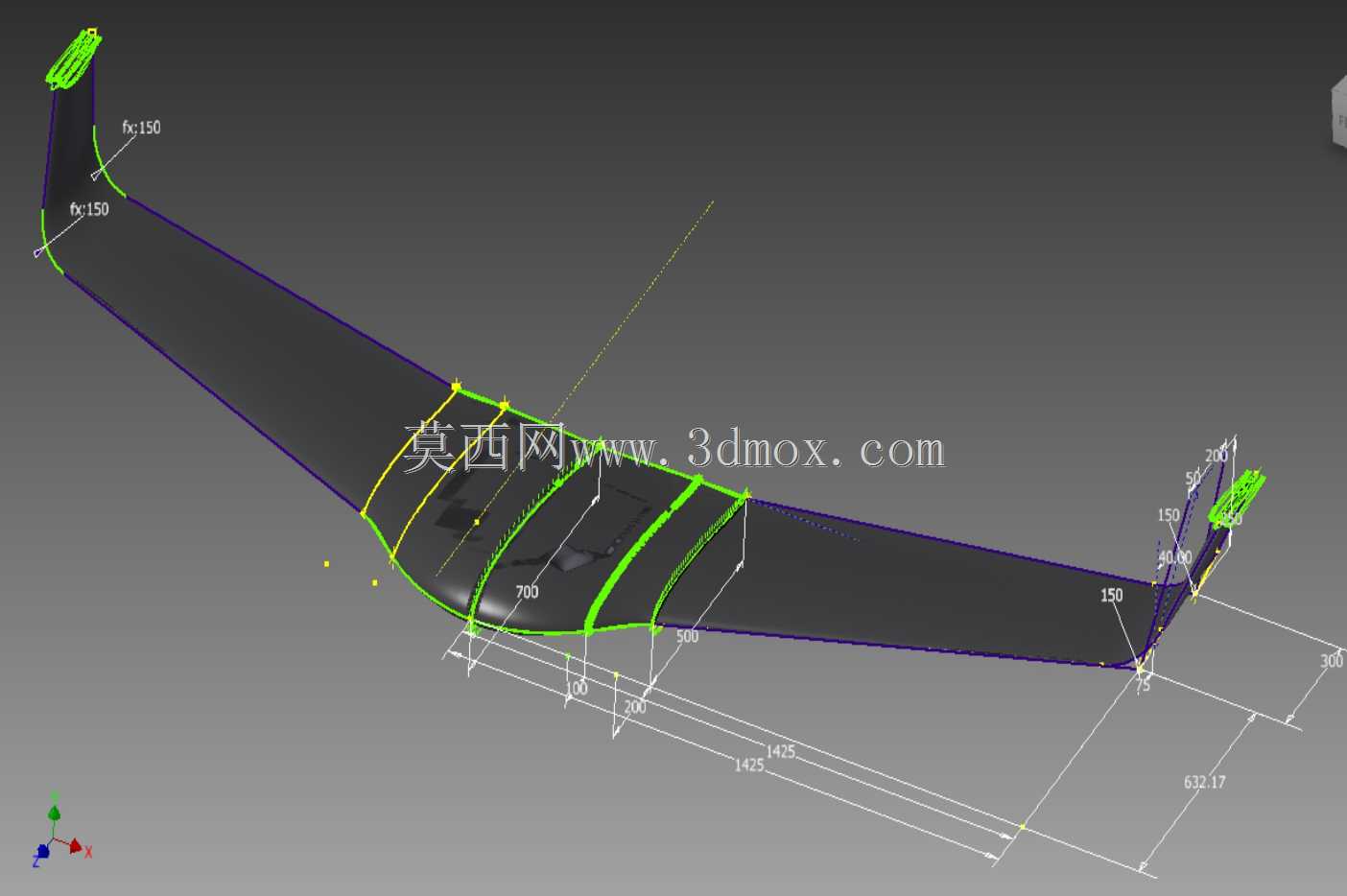

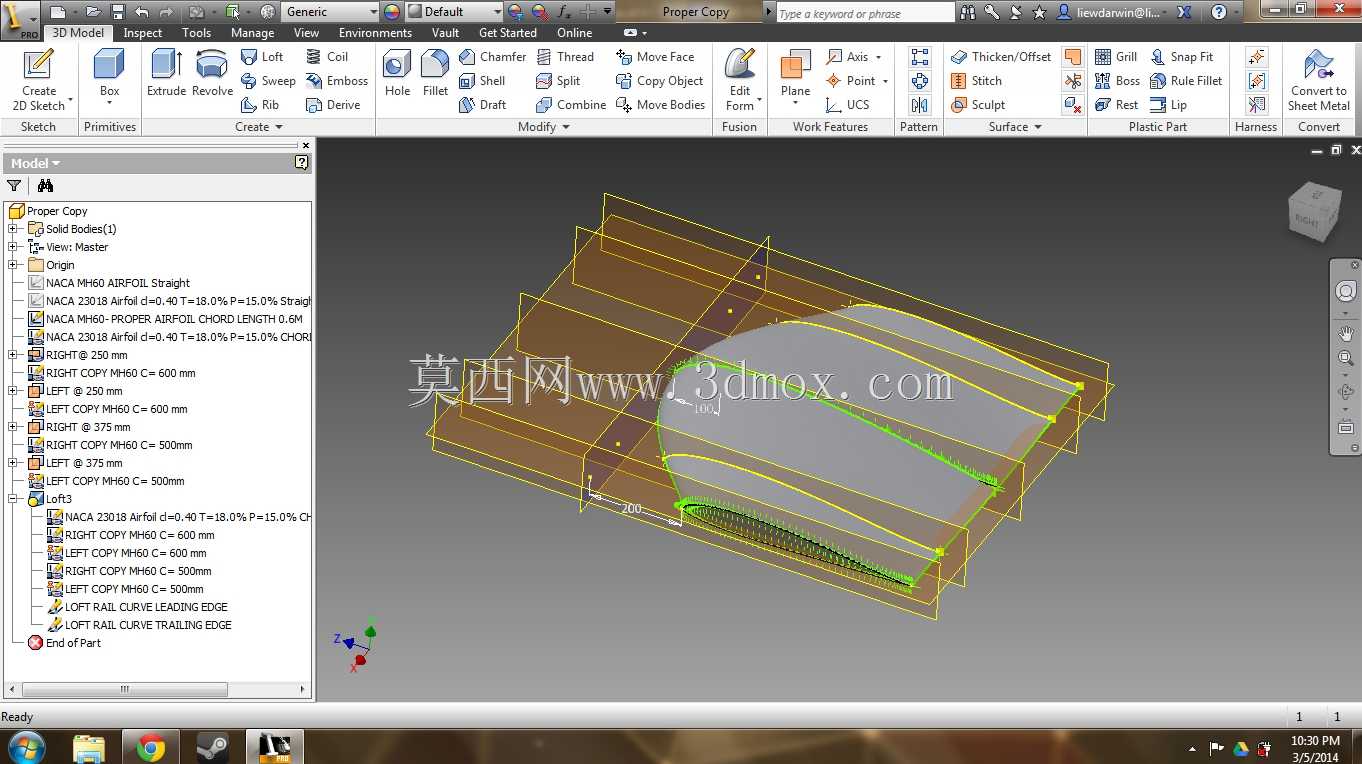

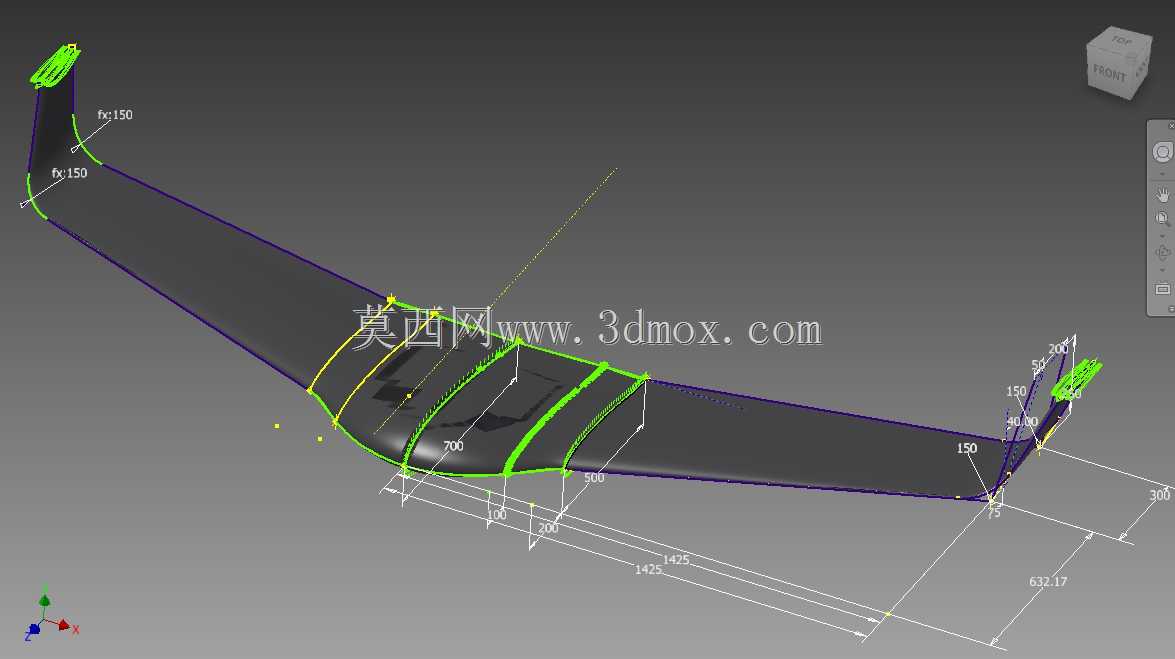

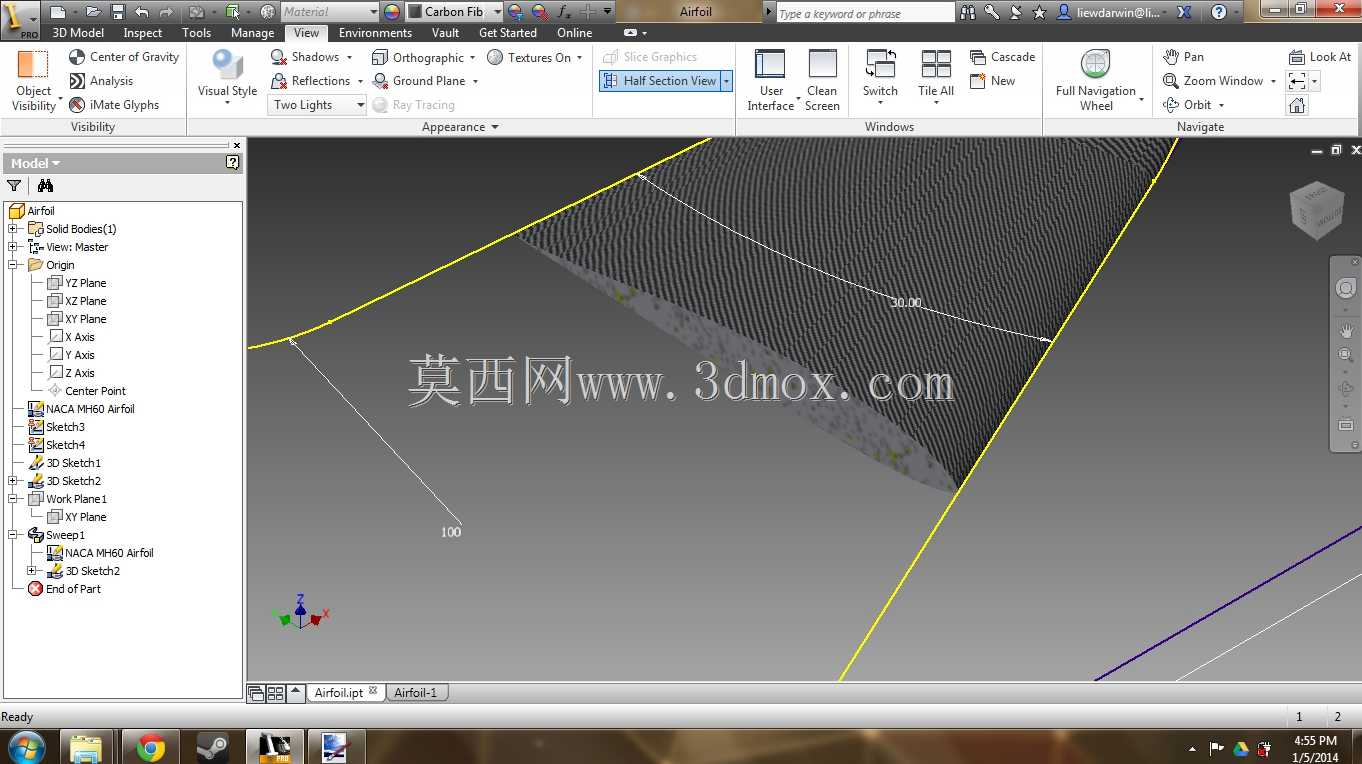

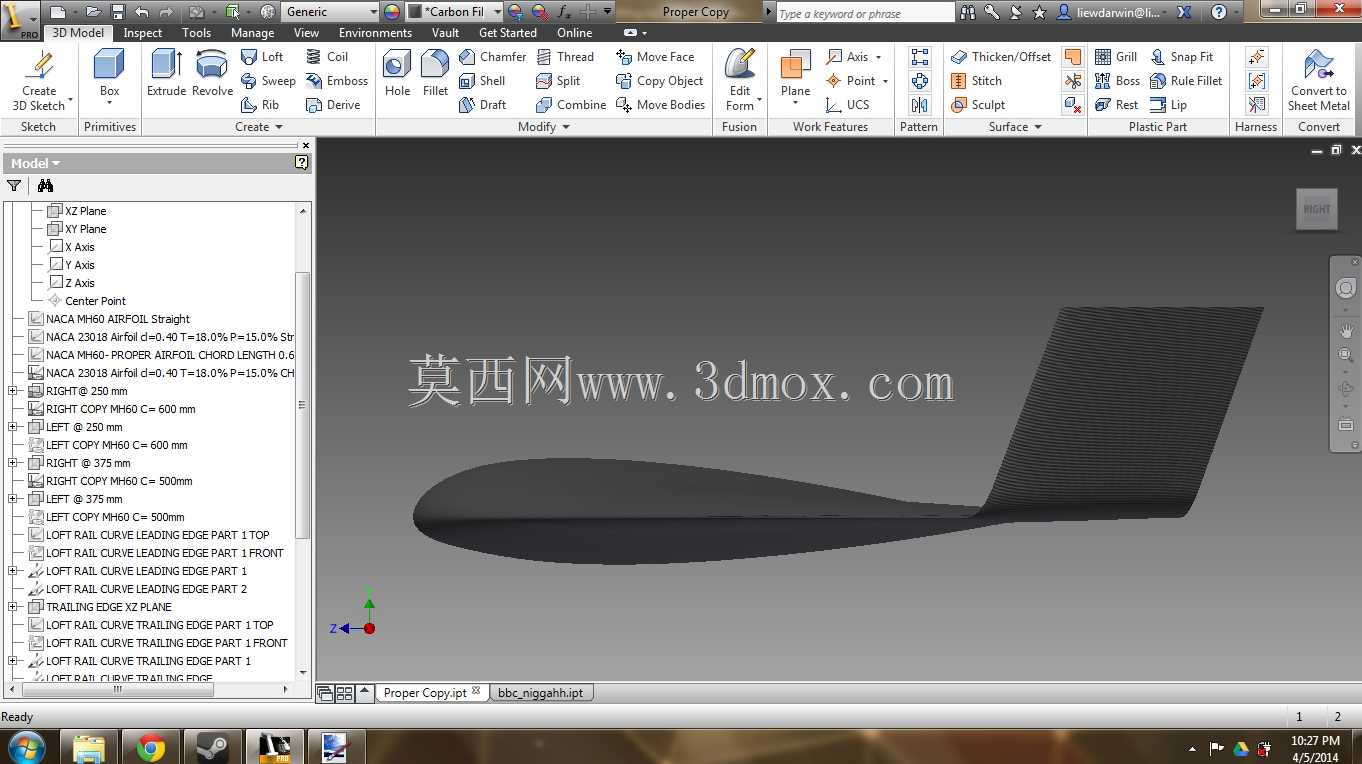

该结构为固定翼滑翔类无人机的核心承载机身部件，主要应用于低空低速长航时无人滑翔作业场景，可搭载轻量化观测、传感载荷完成地形测绘、环境巡查、航空科普教学等飞行任务，无额外动力配置时可依托翼面升力完成长距离滑翔飞行，也可搭配小型推进动力组件拓展动力飞行能力。机身整体采用流线型低阻气动布局设计，核心翼型选用成熟的低速高升阻比翼型截面，沿机身展向做连续平滑过渡，有效降低飞行过程中的空气摩擦阻力与压差阻力，提升滑翔阶段的升阻比，延长无动力滑翔的滞空时间与飞行距离。结构设计阶段充分考虑曲面连续性，机身各段截面平滑过渡，无明显气动折角，避免飞行过程中产生局部气流分离，保障低速飞行状态下的姿态稳定性。机身沿展向设置多道加强筋结构，在控制整体结构重量的前提下提升机身的抗弯、抗扭刚度，可承受滑翔飞行过程中的气动载荷与轻微着陆冲击，避免飞行过程中结构形变影响气动效率。翼尖位置做了针对性的修形设计，可有效削弱翼尖涡流强度，进一步降低诱导阻力，提升滑翔飞行的操控稳定性。机身预留了标准的载荷安装位与翼面、尾翼连接接口，可适配同规格的机翼、安定面组件完成整机装配，安装边界充分考虑了常规轻量化无人机载荷的尺寸需求，可容纳小型飞控模块、电池、传感设备的安装空间，无需对机身结构做二次切削修改即可完成核心组件的布设。尾段连接位置设置了角度匹配的安装基准，可保障安定面与主翼的相对角度符合气动设计要求，降低装配调试的难度。整体曲面建模精度满足航空模型制作、小型复合材料机身成型的工艺要求，可直接用于3D打印验证、模具开模制作等后续生产环节，适配小型无人机研发、航模制作、航空教学演示等多场景的使用需求。
