乐高灵感全向移动轮结构设计

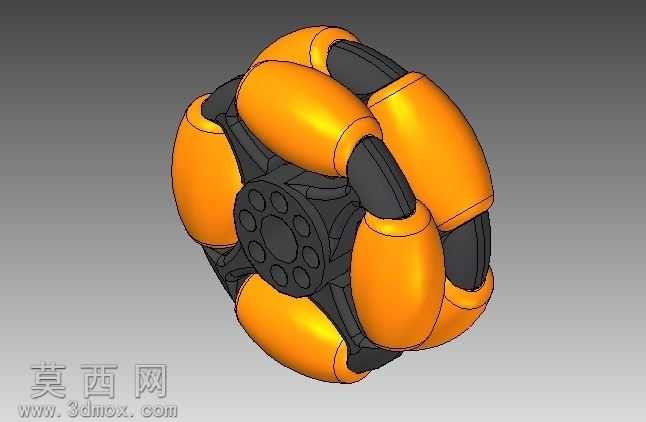

本作品为全向移动轮三维结构设计，建模阶段围绕全向轮的核心运动特性展开，首先确定中心轮毂的基准参数，以中心安装孔为定位原点，绘制轮毂的辐条支撑结构，轮毂表面设计多组均匀分布的安装沉孔，用于固定外围的从动滚轮组件，保证轮体转动时的动平衡性能。建模过程中对每一个从动滚轮的安装位做阵列约束，确保8组滚轮沿轮毂圆周均匀排布，相邻滚轮的轮廓曲面平滑衔接，避免轮体滚动时出现卡顿或跳动问题。材质渲染阶段，将中心轮毂与内部支撑结构赋予哑光黑色工程塑料材质，模拟尼龙加纤材质的磨砂质感，调整材质的粗糙度与反光参数，还原工程塑料的低反光、高耐磨的视觉特性；外围的从动滚轮赋予亮橙色硬质塑料材质，添加轻微的表面光泽度，与黑色轮毂形成鲜明的视觉区分，同时在滚轮与轮毂的衔接缝隙处添加细微的倒角阴影，增强模型的结构层次感与真实感。结构设计上，每一个从动滚轮都可绕自身的支撑轴独立转动，滚轮外轮廓采用鼓形曲面设计，保证轮体在做横向滑移时，滚轮与接触面始终保持平滑接触，实现全向移动的功能需求，滚轮与支撑轴之间预留合理的装配间隙，模拟真实结构中的转动配合空间，中心轮毂的安装孔位做沉头设计，适配标准紧固件的安装需求，可直接与对应规格的电机输出轴或轮轴完成装配。设计思路源自乐高roto连铸机的滚轮排布逻辑，针对教学演示与小型移动设备的应用场景做适配优化，将整体轮体拆分为12个独立的片状组件，组件之间的拼接位设计定位卡扣结构，可通过1/8规格的销钉完成快速组装，无需复杂的粘接或焊接工序，组装完成的轮体既可以用于三维结构教学演示，也可直接用于3D打印制作实物原型，适配小型全向移动平台、教学机器人等设备的行走需求，建模过程中对所有配合面做公差校验，确保打印后的零件可顺利完成组装，转动过程无卡滞，满足快速原型制作的使用要求。
