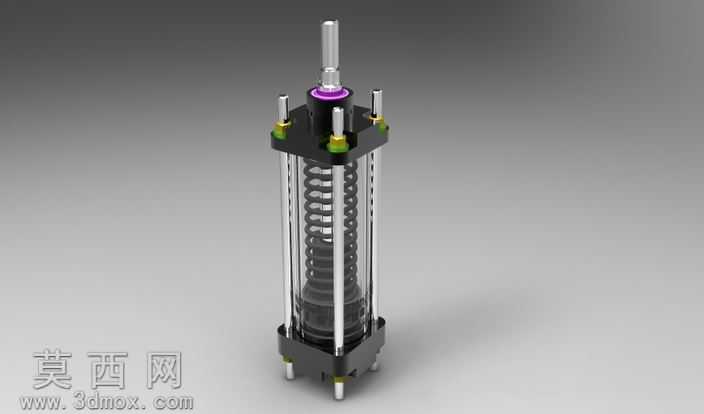

拉杆式气动执行气缸三维结构设计

本作品为拉杆式气动执行气缸的三维参数化建模成果，建模过程严格遵循气动元件的通用设计规范，先从核心的活塞组件入手搭建基础特征：首先绘制活塞杆的回转截面草图，通过回转命令生成活塞杆主体，针对杆端的外螺纹结构采用螺旋扫描命令完成牙型切削，保证螺纹参数符合气动元件的连接标准。随后搭建活塞主体，在活塞外圆位置预留密封件安装槽，通过拉伸切除命令生成槽体特征，槽体尺寸匹配常用的O型圈与格莱圈安装公差，确保活塞在缸筒内往复运动时的密封性能。缸筒部分采用薄壁圆筒特征建模，两端分别设计与端盖配合的定位止口，止口处设置密封槽用于安装端盖静密封圈，避免气缸工作时出现气压泄漏问题。前后端盖采用方形法兰式结构，通过拉伸命令生成端盖基体后，在端盖四角加工穿装拉杆的通孔，孔位与缸筒、另一端端盖的孔位保持严格同轴，保证四根拉杆装配后能够均匀施加预紧力，将两端端盖牢牢压紧在缸筒两端，承受气缸工作时的内部气压推力。端盖上还设计有气路接口特征，接口处加工内螺纹用于连接气动管路的快插接头，同时在前端盖中心位置加工活塞杆穿出的导向孔，孔内预留导向环与防尘圈的安装槽，既可以对活塞杆的往复运动起到导向支撑作用，又能阻挡外界粉尘杂质进入气缸内部。模型的复位弹簧采用螺旋扫描命令生成，弹簧的节距、中径、丝径参数经过匹配计算，保证弹簧的预紧力与复位行程符合气缸的工作需求，弹簧套设在活塞杆外侧，两端分别抵靠在活塞与前端盖内侧，在气缸排气时推动活塞完成复位动作。渲染阶段针对不同零件赋予适配的材质：缸筒采用阳极氧化铝合金材质，调整金属粗糙度参数模拟哑光金属质感；活塞杆采用镀硬铬钢材材质，添加轻微反射效果表现光滑耐磨的表面特性；端盖与拉杆采用碳钢镀锌材质，弹簧与紧固件采用发黑处理的钢材材质，密封件采用丁腈橡胶材质调整漫反射参数表现橡胶的哑光质感；整体装配完成后添加同轴、重合等标准配合约束，验证各运动部件无干涉，活塞的往复行程符合设计预期，完整还原了拉杆式气缸的真实结构与装配关系，可用于气动系统的原理演示、装配培训以及相关设备的虚拟选型参考。
