小型柴油发电机废气余热回收换热装置

　　在分布式小型柴油发电站、野外作业临时供电点位、离网型备用电源场景中，柴油发电机运行时排出的高温废气往往直接散逸到大气中，这部分携带大量燃烧余热的烟气不仅造成能源浪费，在密闭或半密闭作业空间内还会抬升环境温度，增加现场通风降温的负荷。这款换热装置正是针对这类小功率柴油机组的尾气余热回收需求开发，核心作用是将废气中的显热通过间壁换热的方式传递给待加热介质，可用于预热机组进气、加热生活用水、烘干作业物料等场景，提升整套发电系统的能源综合利用效率，降低作业场景的额外能耗支出。

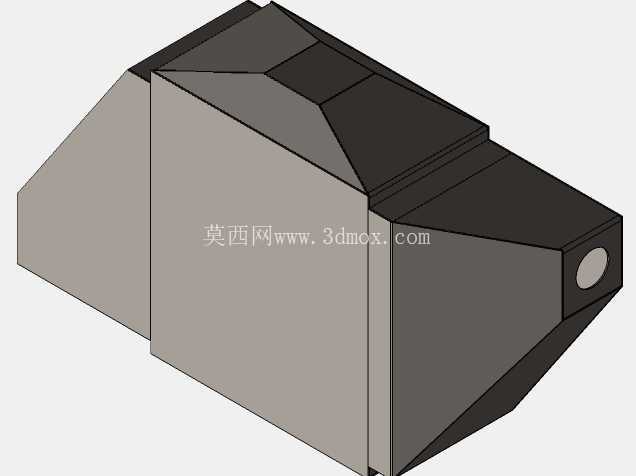

　　从结构设计逻辑来看，整套装置采用全不锈钢材质打造，适配柴油发电机废气含硫、带少量积碳颗粒的腐蚀、磨蚀工况，所有板件均通过数控切割完成下料，折弯工序由数控折弯机加工成型，构件之间采用焊接工艺拼接，避免了额外连接紧固件带来的密封失效风险，也能适应尾气侧高温波动带来的热胀冷缩形变。装置整体采用分体拼装式的结构布局，进出风端分别设计了渐扩、渐缩的导流风道，入口端的渐扩结构可以让发电机排气管排出的高速废气流速均匀降低，避免高速气流直接冲刷换热芯体造成局部磨损，同时让气流在换热腔截面上分布更均匀，减少换热死角；出口端的渐缩结构则可以降低气流排出的阻力，避免背压过高影响柴油发电机的正常排气效率，防止机组因排气不畅出现功率下降、油耗上升的问题。

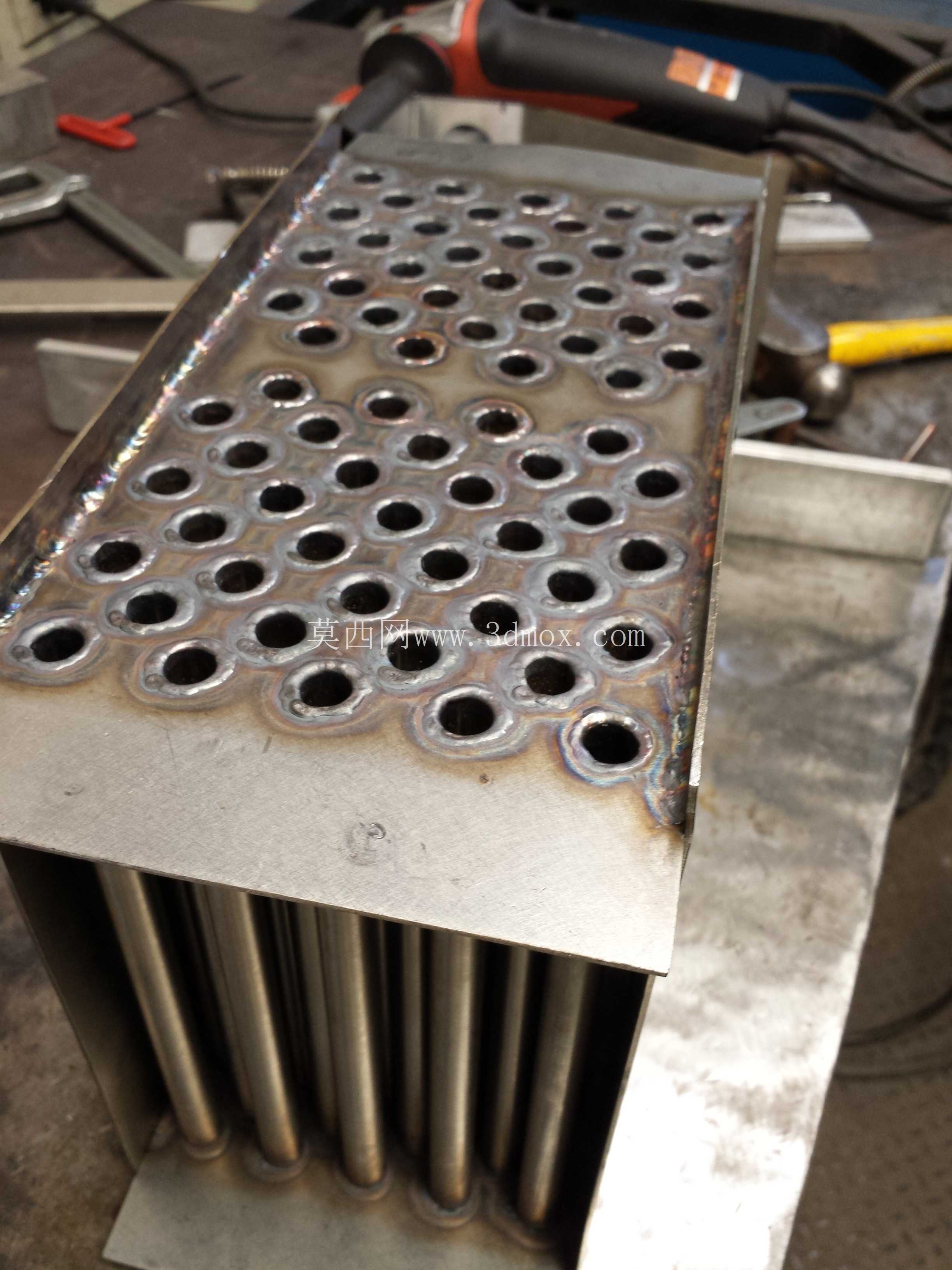

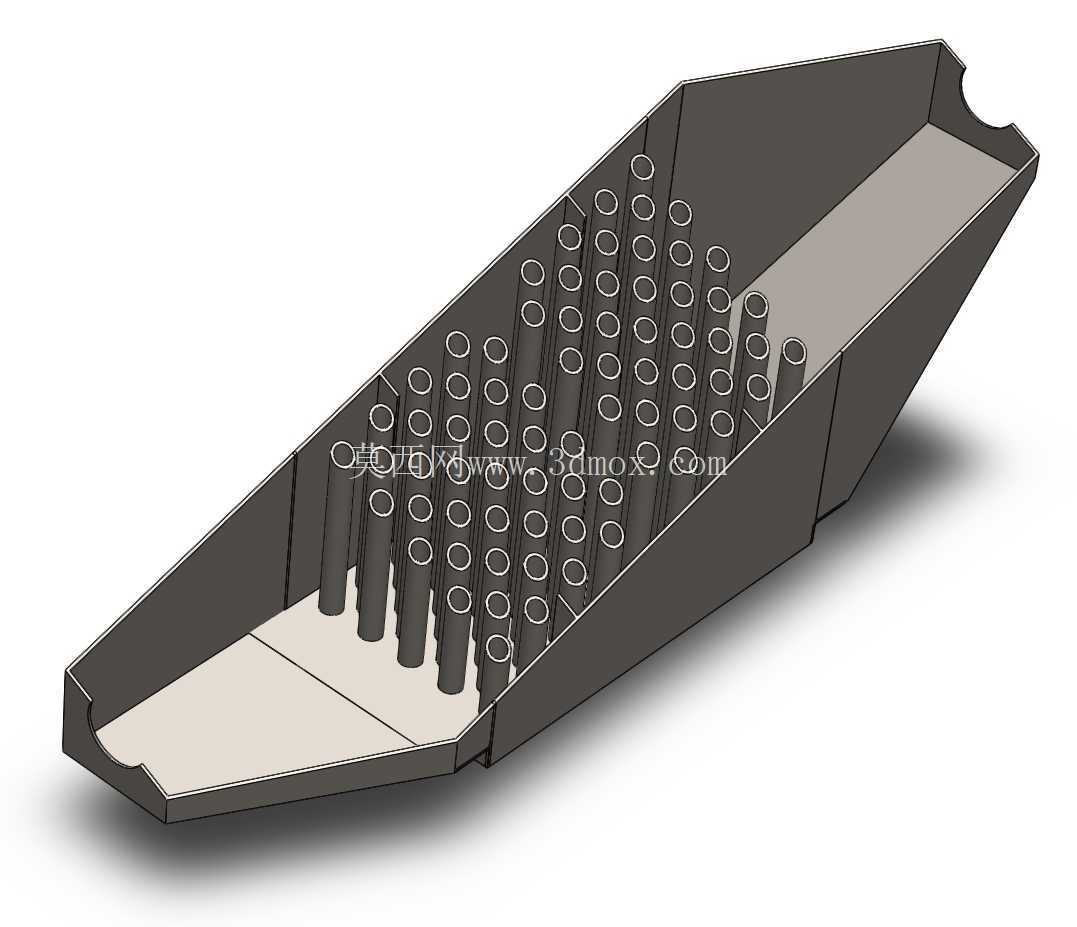

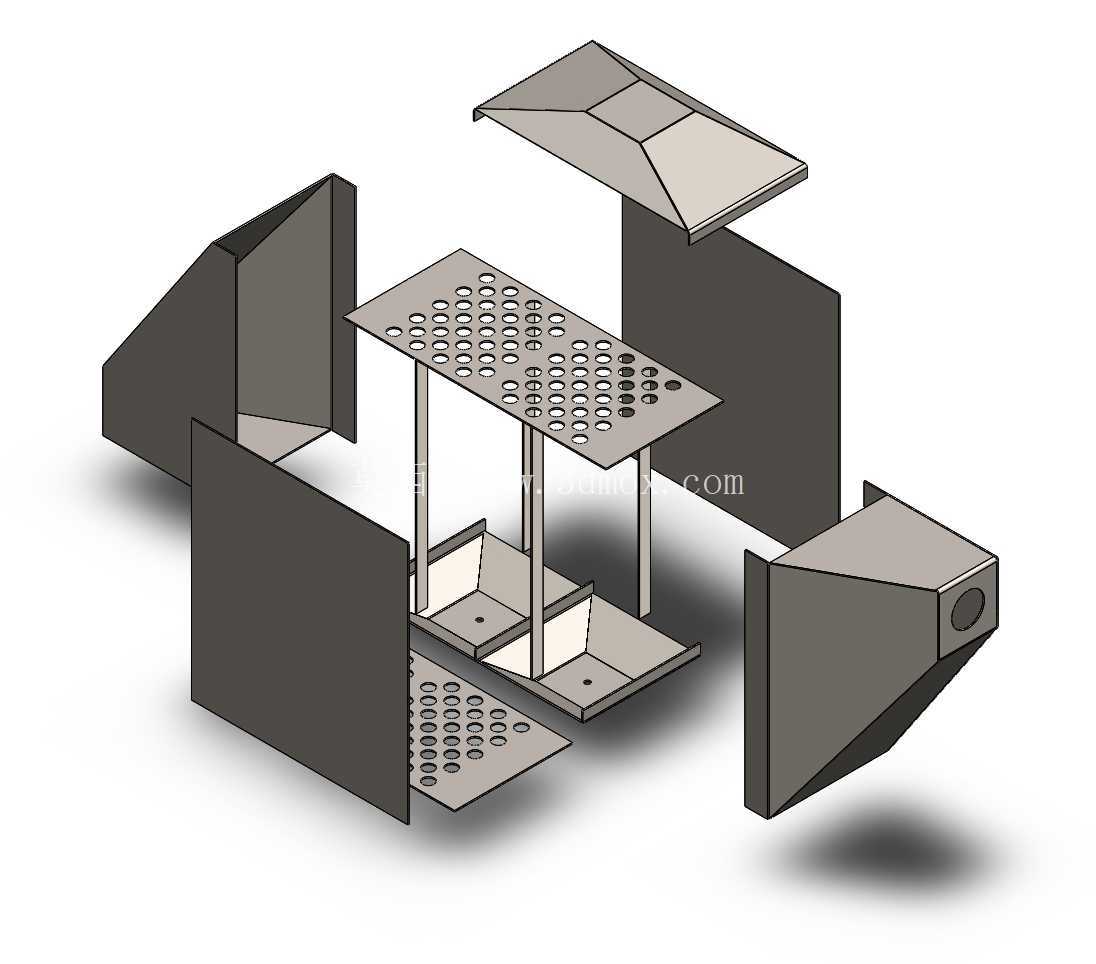

　　换热核心区域采用多组平行布置的带孔板件搭配支撑立柱构成，板件上的规则排布孔洞一方面可以打乱气流的层流状态，增强烟气侧的湍流程度，提升换热效率，另一方面可以截留废气中携带的大颗粒积碳，减少后续管路的堵塞风险；支撑立柱不仅承担上下板件的结构支撑作用，保证高温工况下板件不会因为热形变出现塌陷、变形，同时也作为辅助导热构件，将板件吸收的热量快速传导到另一侧的换热介质侧，缩短热量传递路径。装置的外壳板件采用拼装式设计，每一块侧板都可以单独拆卸，日常维护时不需要整体吊装拆除设备，只需要打开对应侧的板件就可以清理换热板表面积累的积碳，检查焊接部位的腐蚀情况，大幅降低野外场景下的设备维护难度。

　　从安装边界来看，整套装置的进出口风道尺寸适配常规10-30kW小型柴油发电机的排气管径，安装时可以直接通过法兰与发电机排气出口对接，不需要对原有发电机组的排气系统做大规模改造；设备整体的安装占地尺寸控制在较小范围内，适合在发电机旁的狭小空间内布置，底部预留了标准安装孔位，可以直接固定在预制的混凝土基础或者钢制机架上，不需要额外制作复杂的安装支架。在实际运行过程中，装置的换热流道设计充分考虑了积碳沉降的问题，底部板件的孔洞排布预留了积碳滑落的通道，长期运行时积碳可以顺着倾斜的导流板滑落到底部的清灰口，不需要频繁拆解设备就能完成积碳清理。

　　设计过程中针对焊接变形的问题做了专项优化，所有板件的焊接位置都预留了工艺焊接收缩余量，焊接工序采用分段对称焊的工艺顺序，减少焊接过程中的热输入集中导致的板件翘曲变形，保证组装之后各流道的尺寸一致性，避免出现气流偏流的问题。同时整套设备没有采用复杂的异型曲面构件，所有零部件都可以通过常规的钣金加工设备完成制作，不需要开模或者使用特殊加工工艺，加工成本可控，适合小批量定制生产，能够适配不同功率段小型柴油发电机的余热回收改造需求，在野外施工营地、偏远地区离网电站、小型工厂备用电源等场景下都有较强的适配性。
