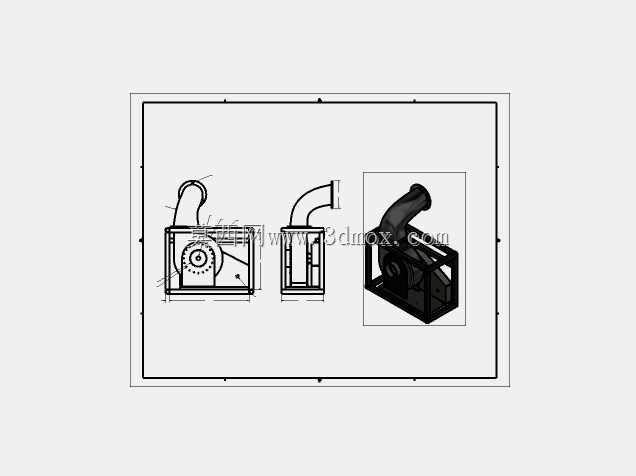

框架式离心鼓风机成套设备结构设计

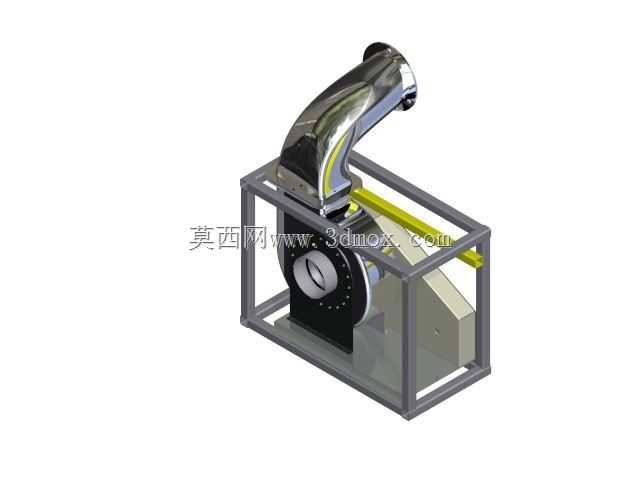

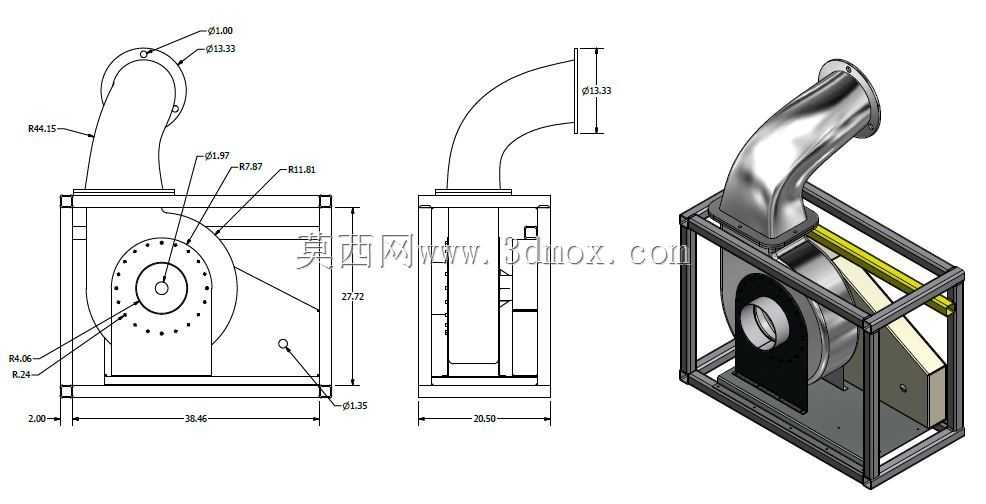

这款框架式离心鼓风机的设计，主要面向车间工位送风、小型设备配套通风、物料气力输送辅助、工业除尘系统引风等常见工业场景，可作为独立送风单元嵌入小型生产线，也可作为配套气源模块集成到专用设备中，适配中小风量、中等风压的送风需求，能够稳定输送清洁空气，也可适配不含粘性杂质、无强腐蚀性的低压气体输送工况。设备整体采用方管焊接框架作为承载基体，框架结构做了等强度设计，所有承力节点采用满焊工艺，既保证整体结构刚度，避免设备运行过程中因风机转动产生共振，也预留了充足的安装与检修空间，框架底部预留了通用安装孔位，可直接通过膨胀螺栓固定在混凝土地面，也可搭配减震脚垫安装在移动机架或设备平台上，整体安装边界紧凑，不需要额外占用过大的场地空间，适配多数中小型车间的工位布置需求。设计过程中，将离心风机主机、动力传动组件、导流风路全部集成在框架内部，风机蜗壳采用渐开线型流道设计，能够有效降低气流在蜗壳内部的湍流损耗，提升风机运行效率，出风口搭配大曲率弧形导流弯头，可大幅降低风路转向带来的风压损失，弯头与风机出风口采用法兰连接结构，方便后续根据实际布管需求更换不同角度、不同口径的出风接口。动力端采用直联传动结构，省去了皮带传动的张紧维护环节，传动效率更高，动力组件与风机主机的同轴度在设计阶段做了严格公差约束，可有效降低运行过程中的振动与噪音。框架侧面预留了动力组件的散热空间，同时设置了可拆卸的防护挡板，既避免运行过程中人员误触转动部件，也不会阻挡散热气流，保障设备长时间连续运行的稳定性。进风口位置设计了通用接口，可直接对接防尘滤网、进风管道或者风量调节阀门，用户可根据实际使用场景灵活搭配附属配件，不需要对主机结构做额外改造。整体结构做了模块化拆分设计，风机主机、动力组件、导流弯头、框架机架都可单独拆卸更换，后期维护时不需要整体拆解设备，可大幅降低运维的时间成本与配件成本，适配工业场景下长时间连续运行的使用需求。
