大型抛物面射电望远镜天线结构设计

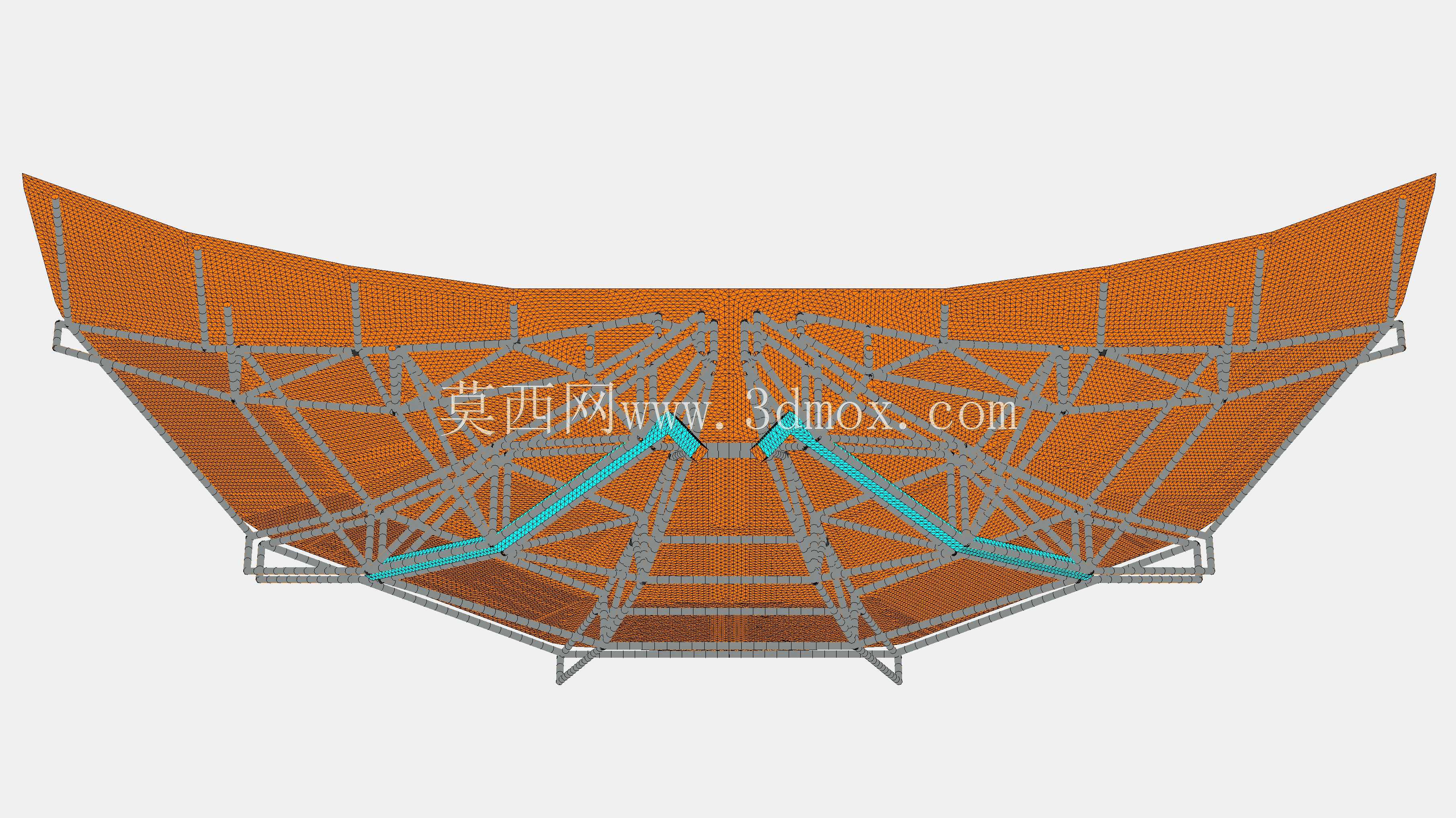

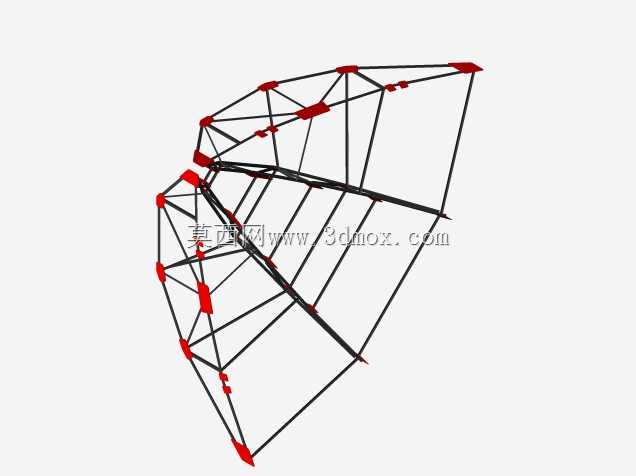

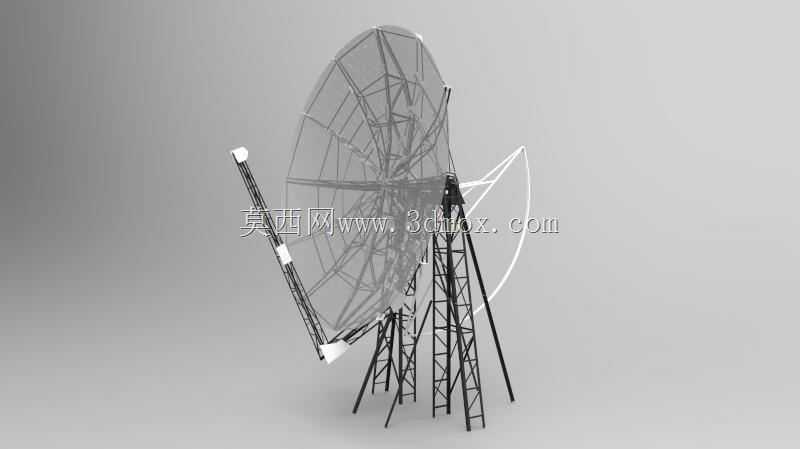

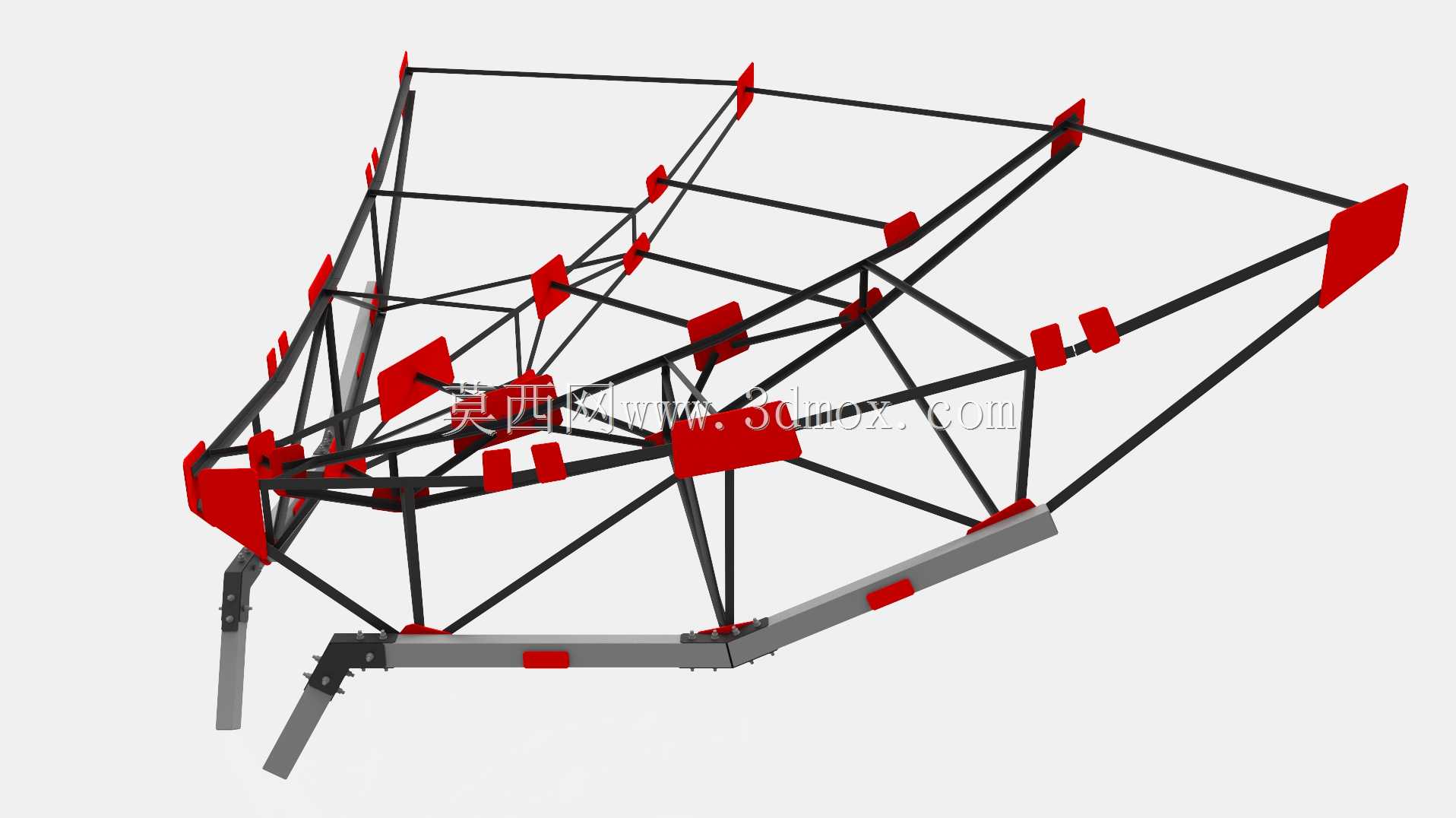

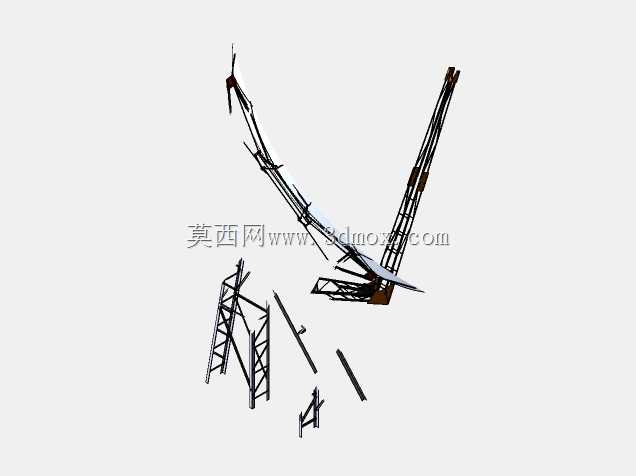

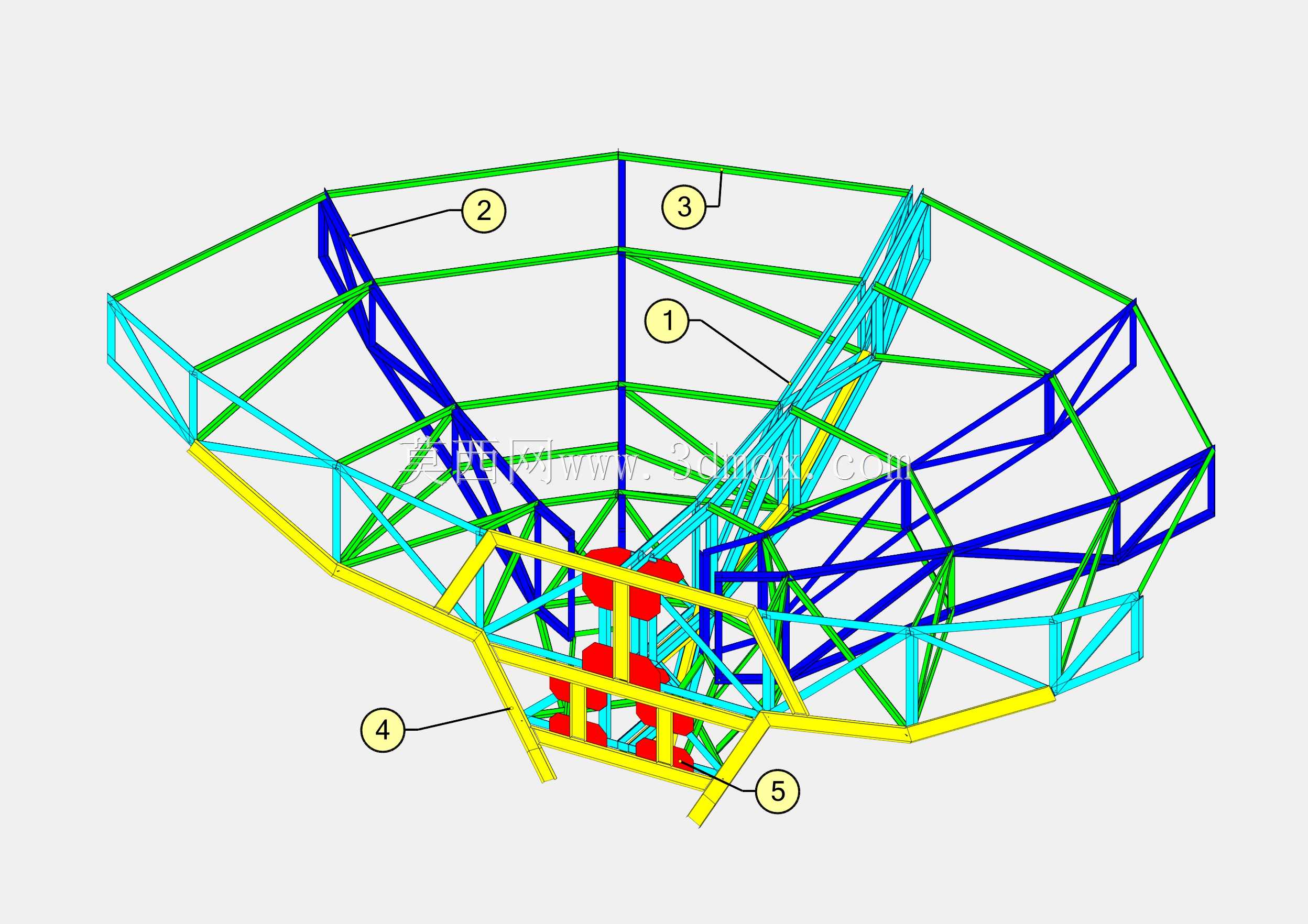

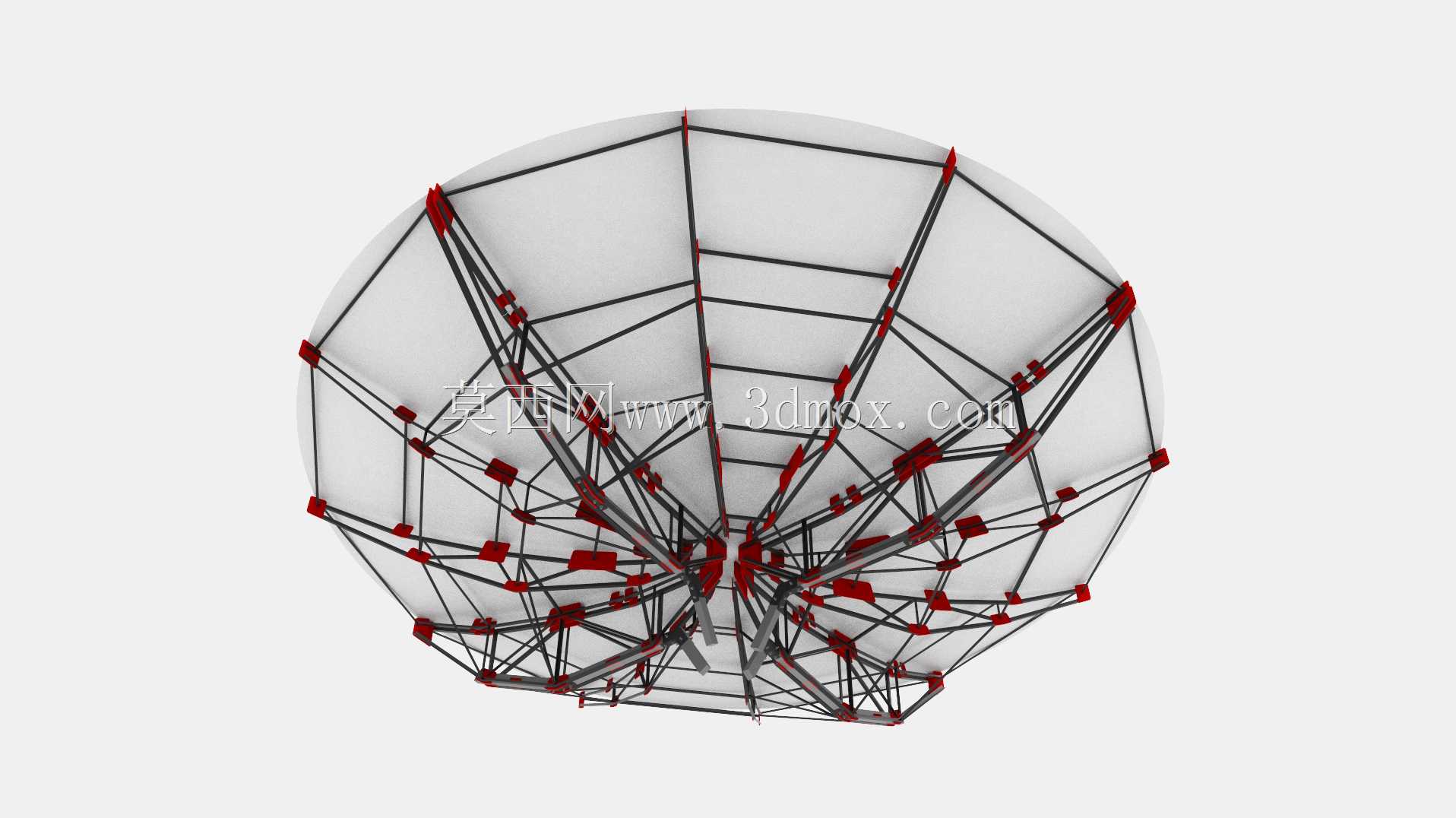

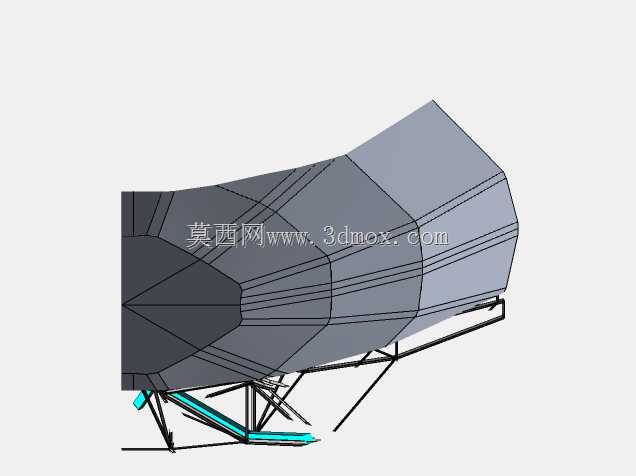

该结构为大型抛物面射电望远镜的主体承载与信号接收结构，主要应用于天文观测、深空通讯信号接收、射电天文科研等场景，可实现对宇宙天体射电信号的高灵敏度捕捉，也可配套用于深空探测任务的地面信号收发站点，承担远距离航天器的通讯中继、信号回传接收功能，在射电天文研究、空间天气监测、卫星测控等领域均有核心应用价值。设备核心功能是通过高精度抛物面反射面，将来自宇宙空间或深空探测器的微弱射电信号汇聚到焦点位置的接收馈源处，实现极弱电磁信号的高效收集，支撑科研人员开展天体物理研究、航天器轨道测控、空间信号监测等工作。该结构采用桁架式支撑设计思路，反射面背部采用空间桁架网格结构，在保证反射面面型精度的前提下，大幅降低整体结构自重，减少风阻对结构稳定性的影响；支撑塔架采用格构式桁架设计，搭配多组斜向支撑腿，可有效分散反射面自重与风载、积雪载荷带来的应力，提升结构整体抗倾覆能力，适配野外台站复杂的气象工况。反射面的俯仰调节机构集成在主支撑桁架侧部，可带动抛物面反射面沿俯仰轴转动，配合底部的方位旋转结构，可实现对天区任意方位目标的跟踪观测，结构传动路径做了轻量化优化，在保证转动刚度的前提下降低驱动负载，减少驱动系统的功率消耗。设计过程中充分考虑了安装边界与尺寸适配，整体支撑底座的安装点位采用对称分布设计，可适配野外平整观测场地的混凝土基础安装，反射面边缘与支撑塔架预留足够的安全间隙，避免俯仰转动过程中出现结构干涉；桁架杆件采用标准化模块化设计，可拆分运输至观测站点后现场拼装，降低大型设备的运输难度，同时杆件连接节点采用铰接与刚接结合的形式，既保证拼装效率，又能满足结构整体刚度要求，保障长期户外使用过程中反射面面型的稳定性，避免结构变形导致信号汇聚精度下降。
