方管框架式斜置多孔物料承载工装

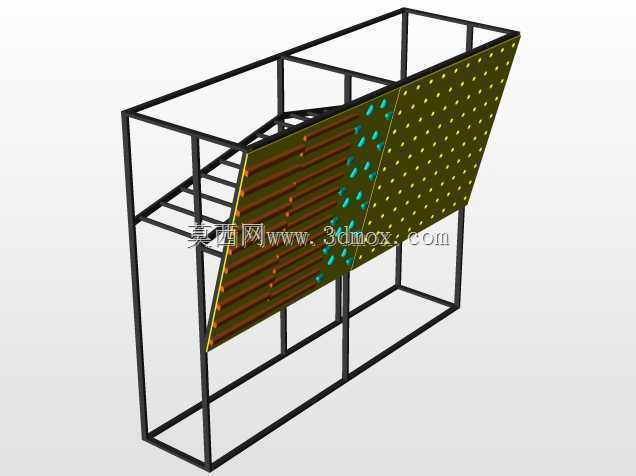

　　这套承载结构的设计初衷，是解决车间工位侧物料斜置存放、快速取放的实际需求，在装配工位、物料分拣工位、小件预处理工位都有适配空间，尤其适合需要将板件、条状小件、待加工坯料以倾斜角度摆放，方便作业人员无需大幅弯腰或抬手即可拿取物料的场景，相比水平放置的料架，斜置结构能让物料的展示面、取放面正对作业人员视线，减少找料、取料的动作幅度，降低长时间重复作业的疲劳感。整体框架采用标准矩形方管焊接成型，框架的竖向支撑、横向连接、斜向加强筋全部采用同规格方管，焊接位置做满焊处理后打磨焊疤，保证框架整体的抗扭、抗形变能力，框架底部预留了100mm的离地间隙，方便日常地面清洁、碎屑清理，也适配车间常用的液压叉车、地牛的叉齿高度，

　　需要转移位时可以直接从底部叉起转运，无需额外加装吊装结构。斜置的承载面板是整个结构的核心功能部分，面板整体倾斜角度设置为62度，这个角度是经过多次工位实测调整的，既不会因为角度过陡导致物料滑落，也不会因为角度过平失去斜置取料的优势，面板上均匀排布了两种功能孔位，一种是密布的小圆孔，孔距按照25mm的标准模数设置，可搭配弹性销、塑料插销、挂钩类配件，用来分隔不同规格的物料，或者悬挂小型工具、作业指导书挂袋；另一种是横向排布的长条形槽孔，槽孔宽度适配常用的M6、M8螺栓头尺寸，可通过T型螺栓快速加装挡条、分隔板、物料盒挂座，不用在面板上额外打孔，就能根据当前工位的物料尺寸快速调整承载分隔布局。面板与框架的连接采用螺栓可拆卸式结构，

　　而非直接焊接，一方面方便后期更换不同孔型的面板，适配不同的物料承载需求，另一方面运输时可以将面板拆下，缩小整体包装体积，降低运输过程中的磕碰风险。框架的后侧设置了横向的方管加强梁，位置刚好对应斜面板的背部中上段，当面板上放置较重的物料时，加强梁可以给面板提供中部支撑，避免面板长期受力出现中部凹陷变形，框架的左右两侧预留了安装孔位，可根据使用需求加装侧挡板、侧边工具挂板，或者将多个同规格的框架通过侧孔螺栓拼接成更长的工位料架，适配不同长度的工位线布局。安装边界方面，整体框架的宽度控制在1200mm，深度为800mm，整体高度为1500mm，斜面板的最下端距离地面高度为750mm，刚好匹配成年作业人员站立时的手部自然取放高度，

　　最上端距离地面高度为1420mm，无需踮脚即可触及面板最上方的物料，框架底部的四个支撑脚预留了M12的调节脚杯安装孔，可搭配橡胶减震脚杯或者可调高度脚杯，适配车间地面不平整的安装场景，调节范围在0-30mm之间，保证整个架体放置后无晃动、无倾斜。在实际使用场景中，这类结构除了作为工位物料架使用，还可以作为车间的看板架、质量检验工位的待检件放置架，斜面板上的孔位可以直接插装标识杆，区分待检、合格、不合格的物料区域，无需额外粘贴标识，调整区域划分时只需移动插销位置即可，相比传统的固定式料架，灵活度更高，适配的工位场景更广。设计过程中特意规避了复杂的折弯件、定制异型材，全部采用市场上常备的标准方管、标准冲孔板加工，加工难度低，普通的焊接车间、钣金车间都可以快速生产制作，后期维护更换配件也无需开模定制，使用成本更低，框架的所有棱角位置都做了R3的圆角打磨，避免作业人员磕碰受伤，符合车间作业的安全规范要求。
