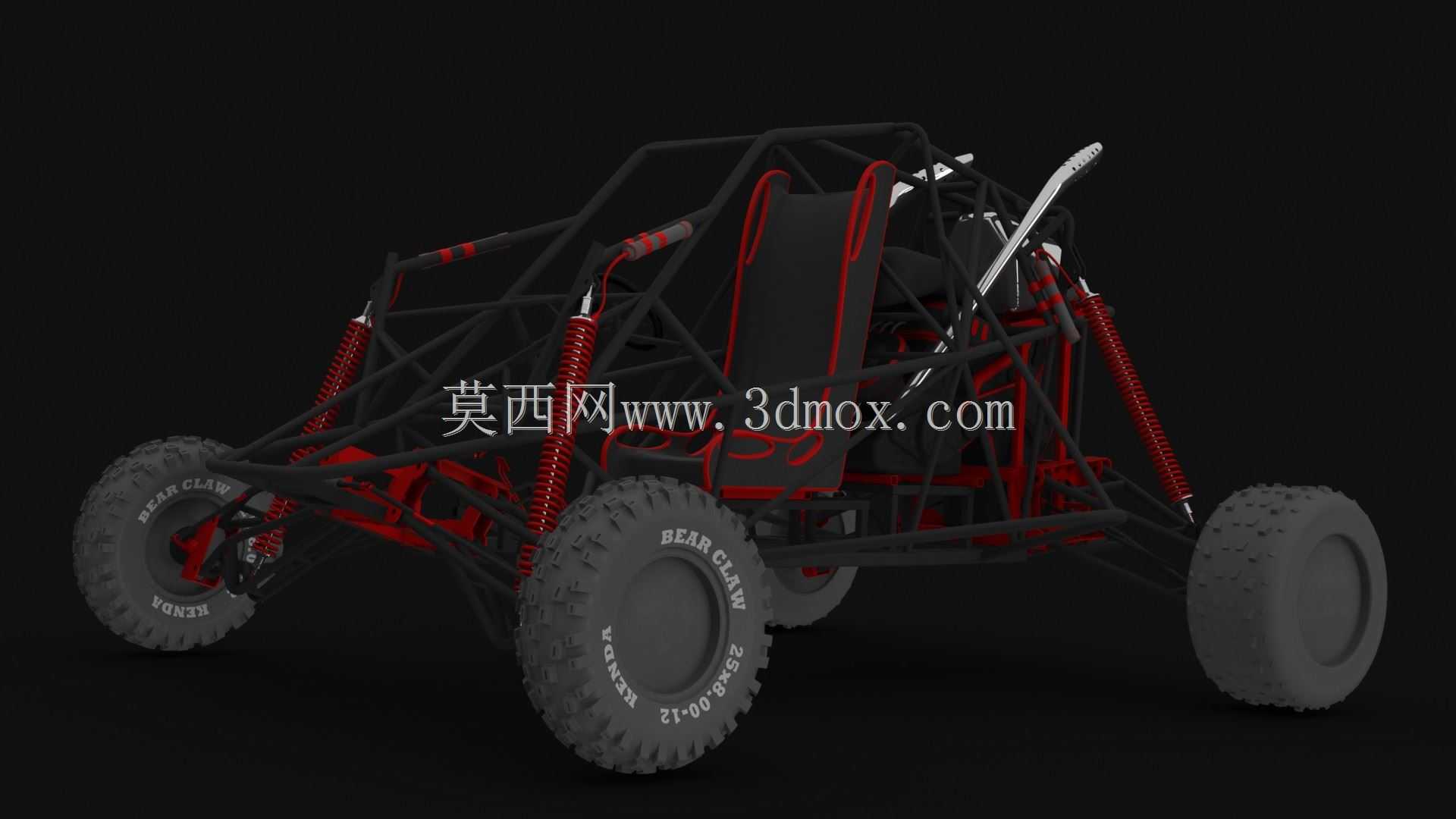

钢管结构越野全地形管状车架设计

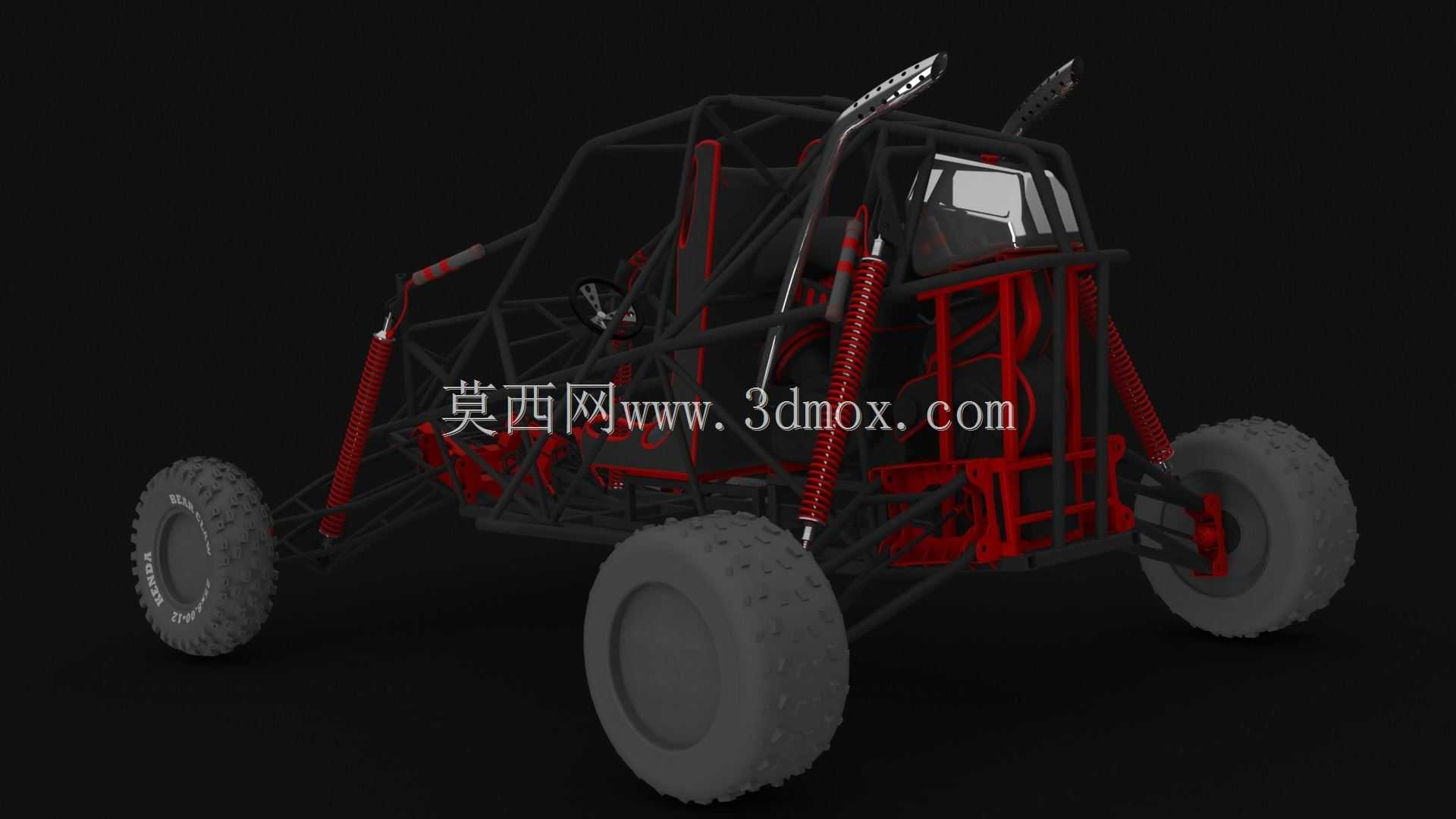

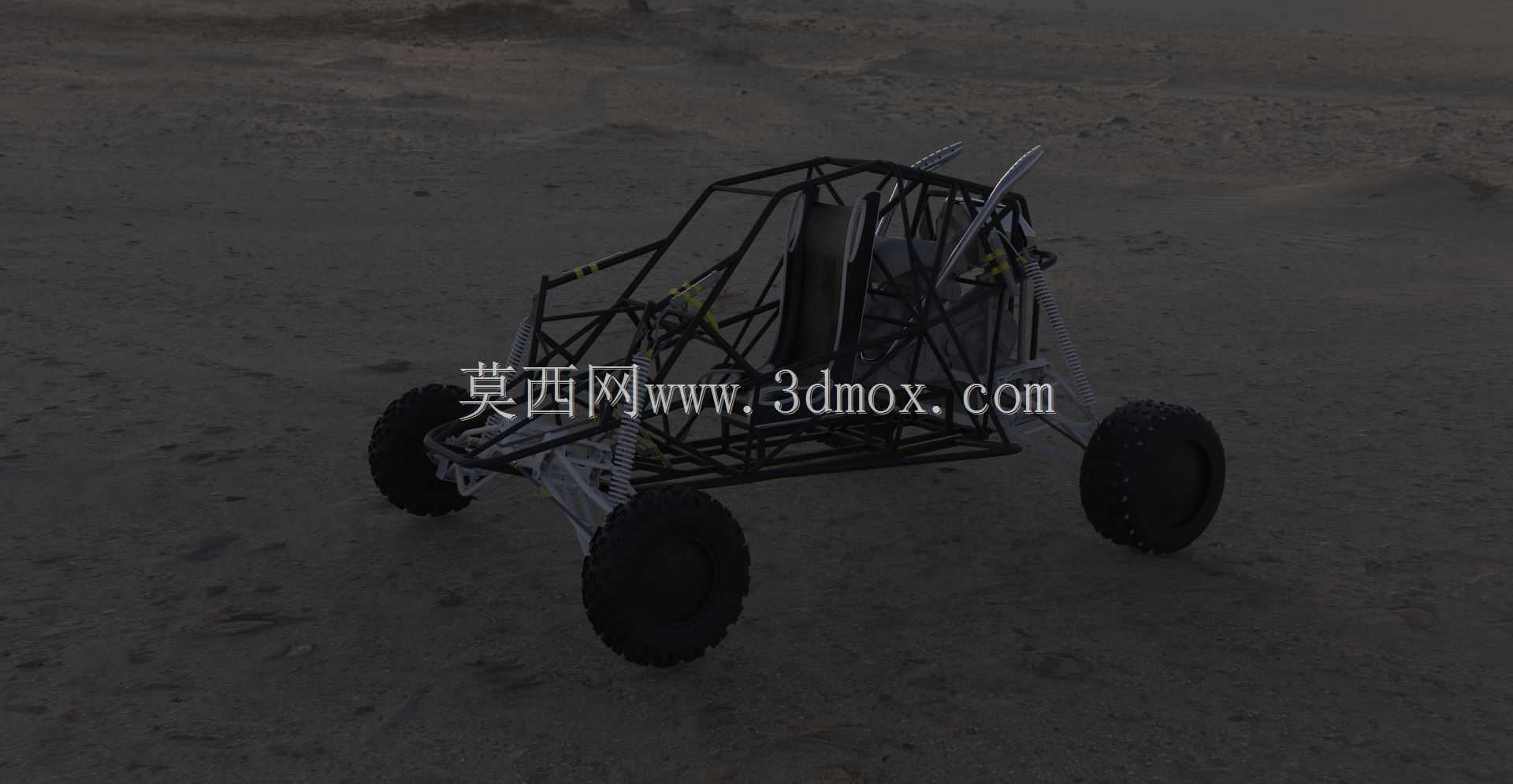

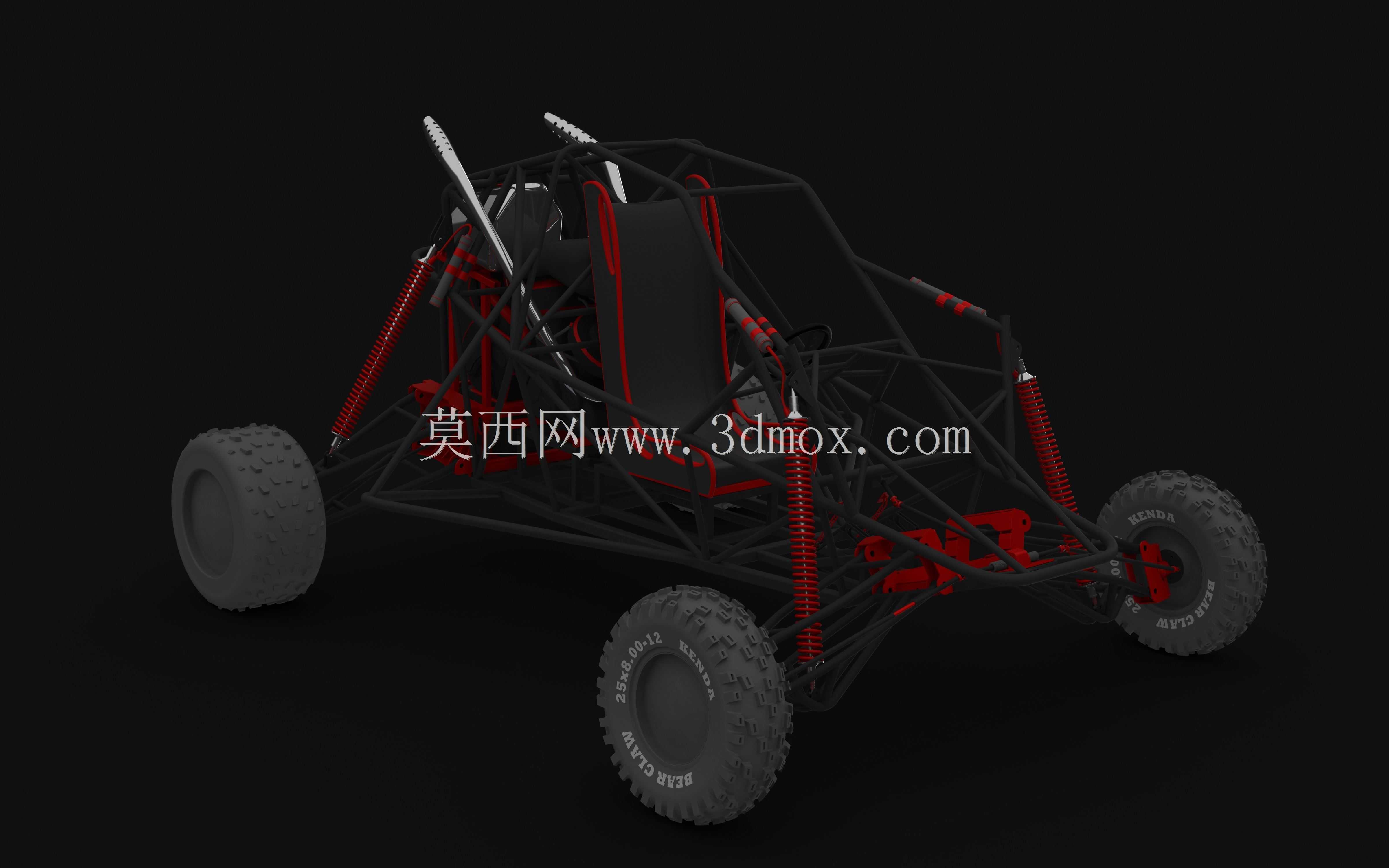

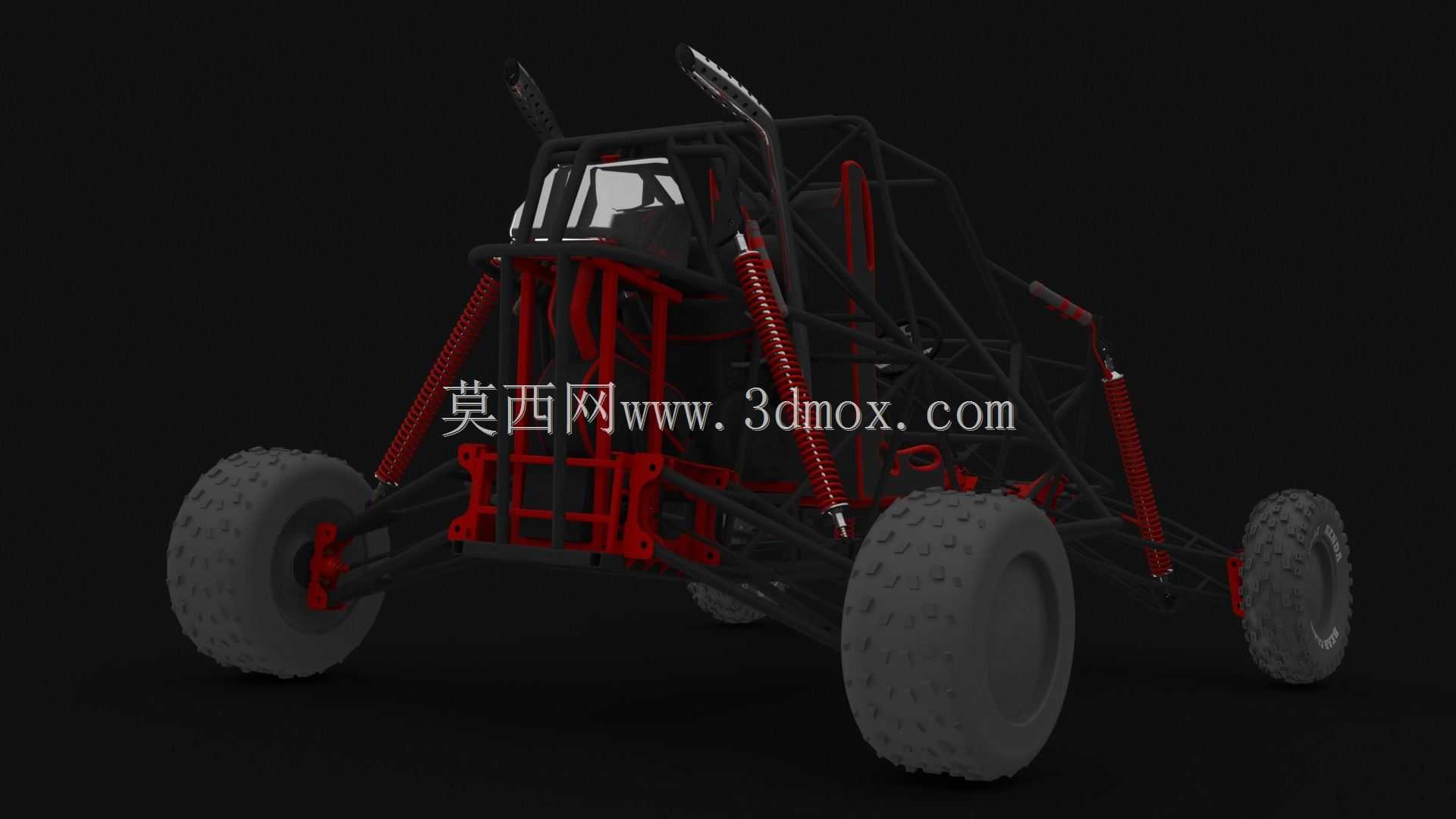

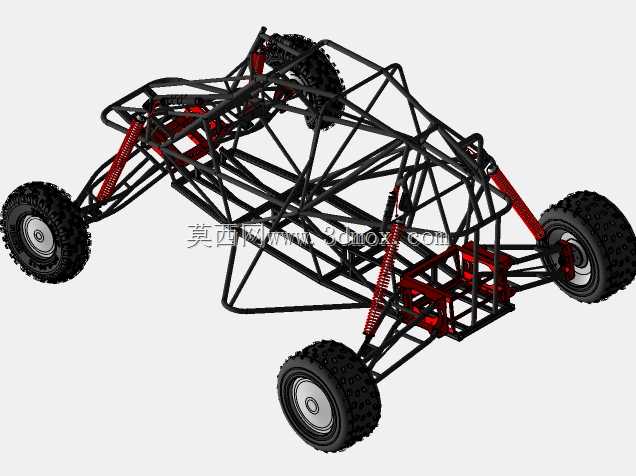

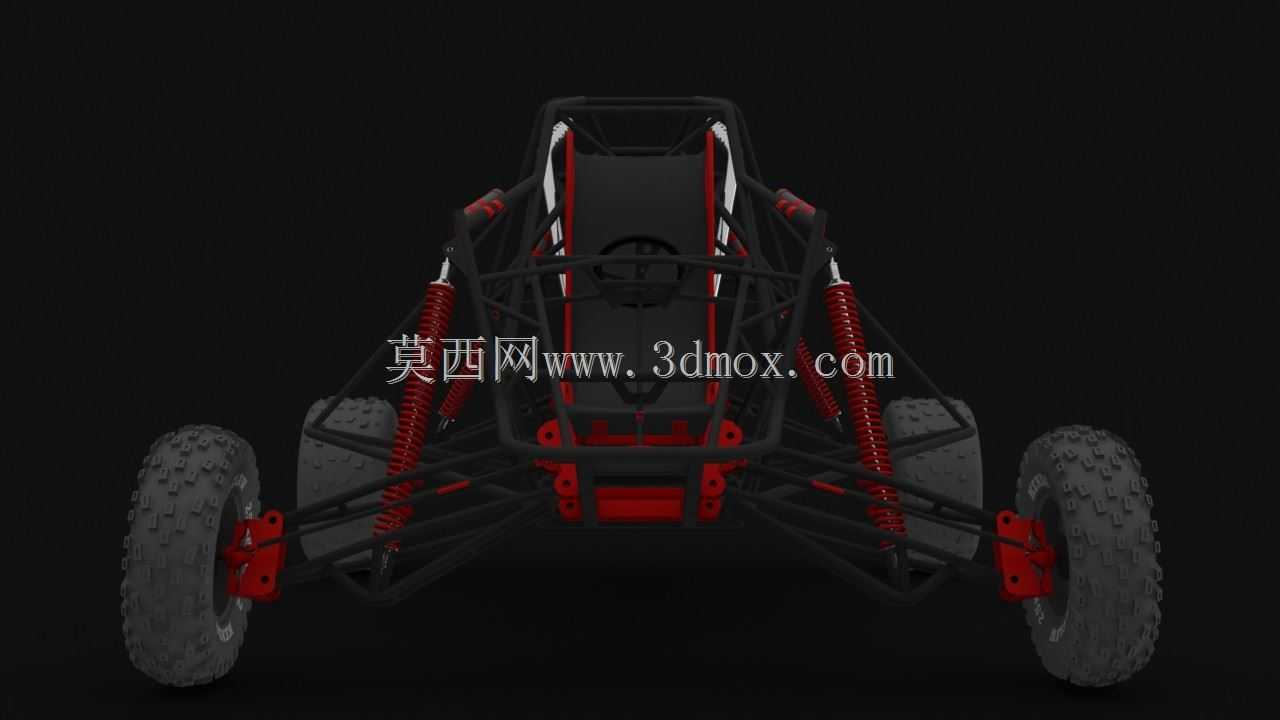

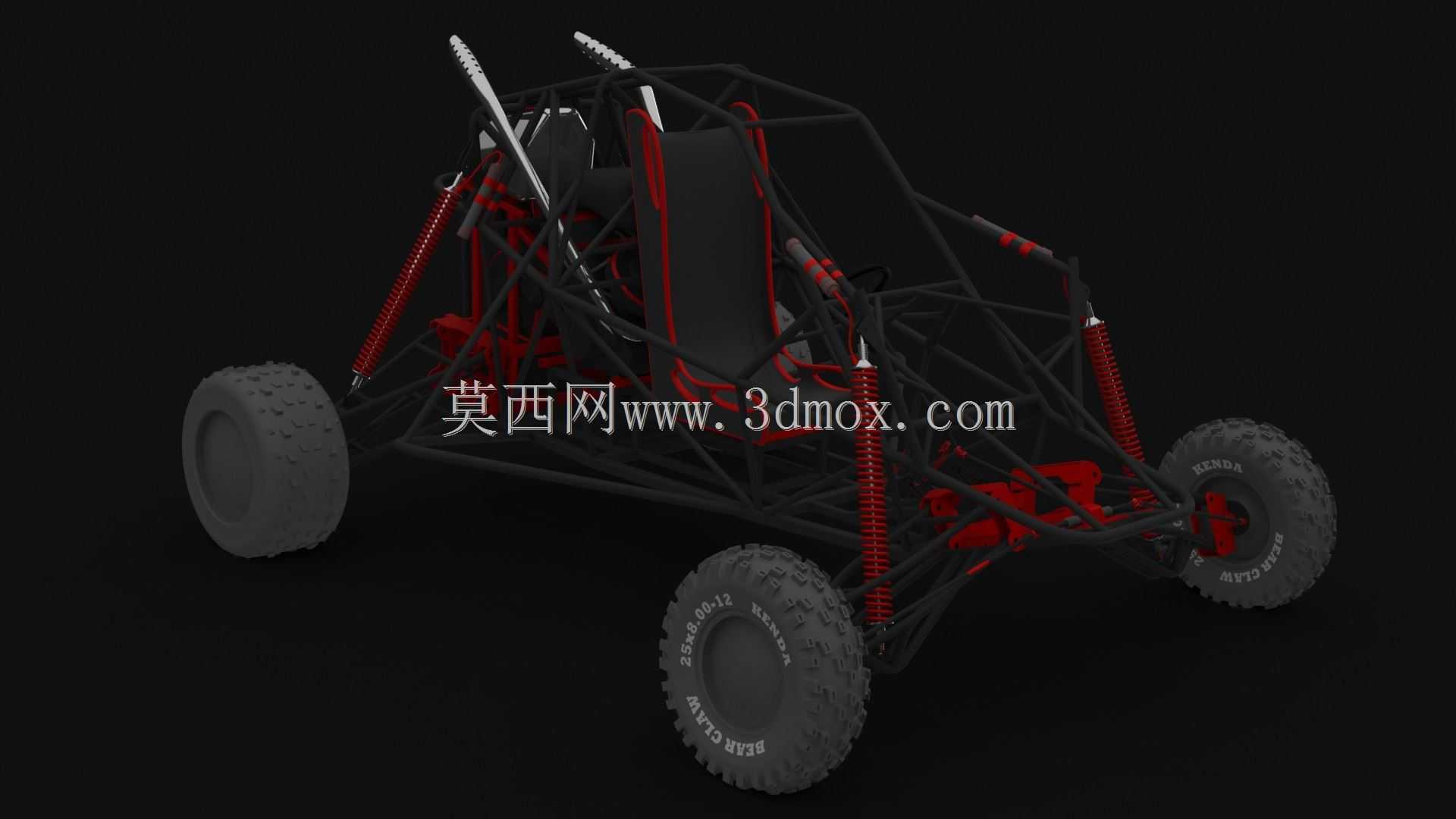

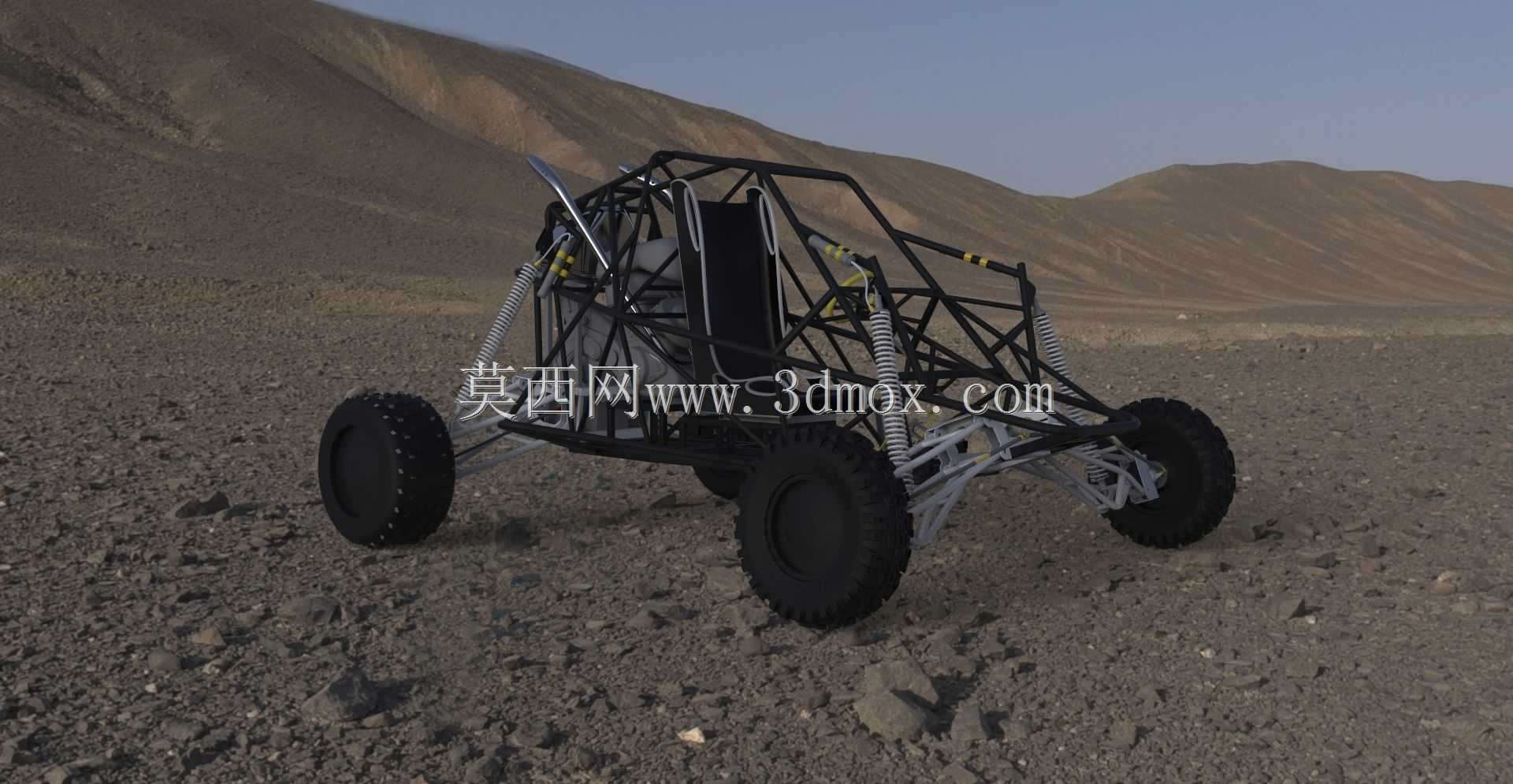

该管状车架结构主要面向非道路越野场景设计，可适配荒漠、戈壁、山地碎石路等复杂非铺装路面的通行需求，多用于户外越野探索、特殊地形短途通勤、野外作业人员转运等场景，能够在缺乏规整道路的野外环境下提供可靠的承载与通行能力。从实际用途来看，该结构作为整车的核心承载基体，承担着动力总成、驾乘人员、行走机构、减震系统所有部件的安装固定功能，同时需要在高强度越野工况下承受路面冲击、颠簸载荷、侧向倾斜力等复杂受力，保障整车在极端路况下的结构完整性与行驶安全性。在功能特性设计上，该车架采用空间钢管桁架结构，通过不同管径的高强度钢管拼接形成立体受力框架，相比传统冲压焊接式车架拥有更高的强度重量比，在降低整车整备质量的同时，能够更好地分散越野过程中来自各个方向的冲击载荷；车架前部预留了长行程减震器的安装点位，匹配大尺寸越野轮胎的安装空间，能够允许悬架拥有更大的跳动行程，在通过碎石、坑洼路面时有效过滤路面冲击，提升车轮的贴地性能；车架中部设置了驾乘位的安装固定边界，预留了座椅、安全防护结构的安装空间，同时在车架侧部设计了防护结构，避免越野过程中飞溅的碎石撞击核心部件与驾乘人员；车架后部预留了动力单元、传动机构的安装空间，可适配后置后驱的动力布局，优化整车在爬坡、松软路面通行时的轴荷分配。在设计思路层面，该车架优先考虑极端工况下的结构可靠性，所有钢管连接节点均采用受力优化的角度设计，避免应力集中导致的结构断裂，同时通过桁架结构的力学传导路径设计，将路面传递的冲击载荷快速分散到整个车架结构，避免局部受力过大产生形变；在外形尺寸与安装边界上，该车架整体宽度控制在适配窄路通行的范围内，轴距设定兼顾了越野通过性与转向灵活性，车架底部预留了足够的离地间隙边界，避免在通过凸起路面时出现托底卡滞，各个部件的安装点位均预留了足够的装配与维护操作空间，方便后期对动力、悬架部件进行检修调整，整车的轮距设定也充分考虑了侧倾稳定性，在大角度倾斜路面通行时能够降低侧翻风险，适配复杂地形的通行需求。
