星型排布航空螺旋桨动力装置结构

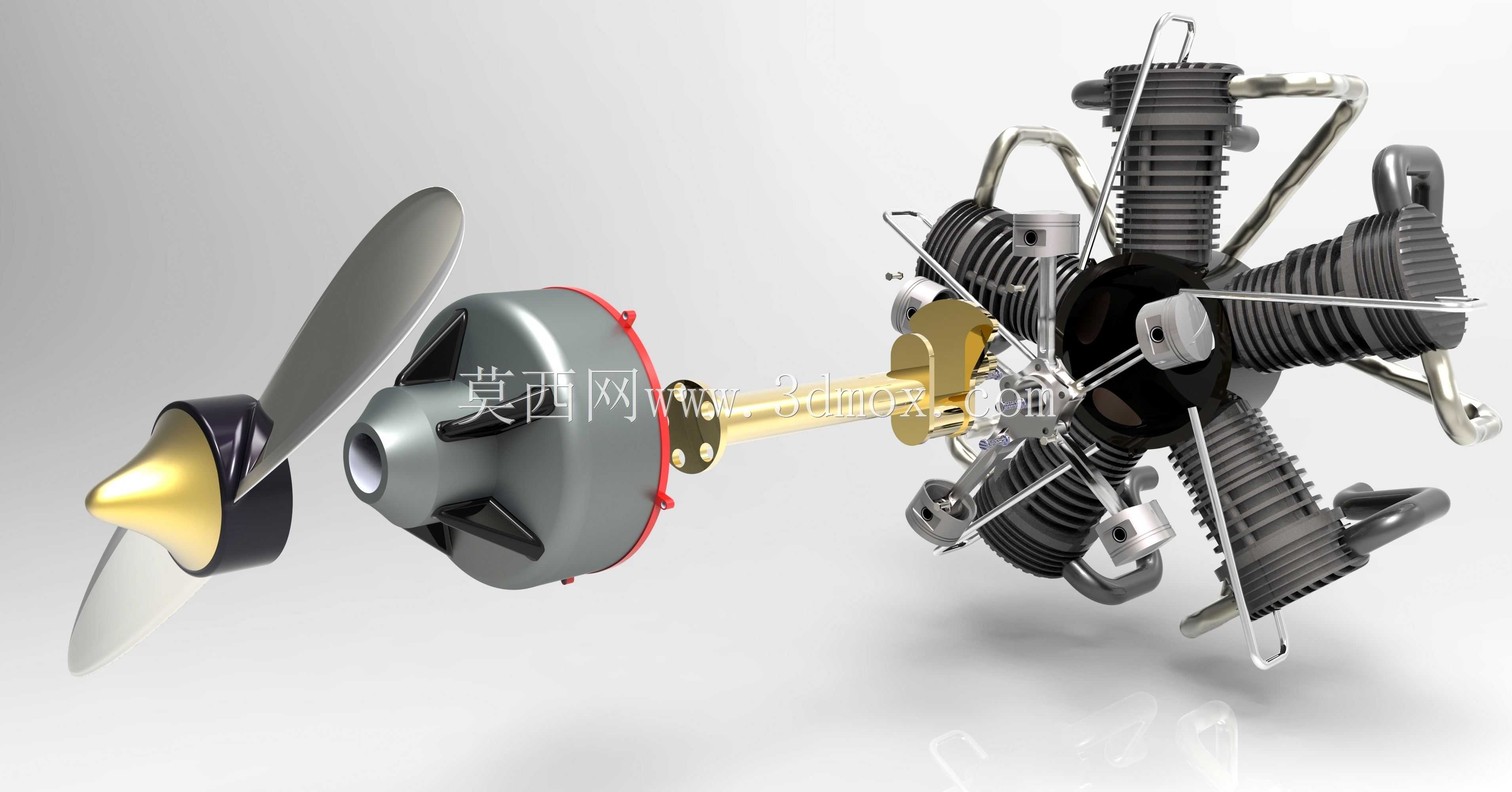

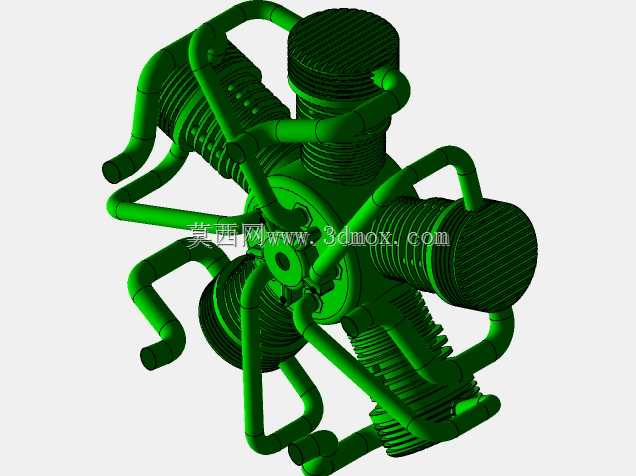

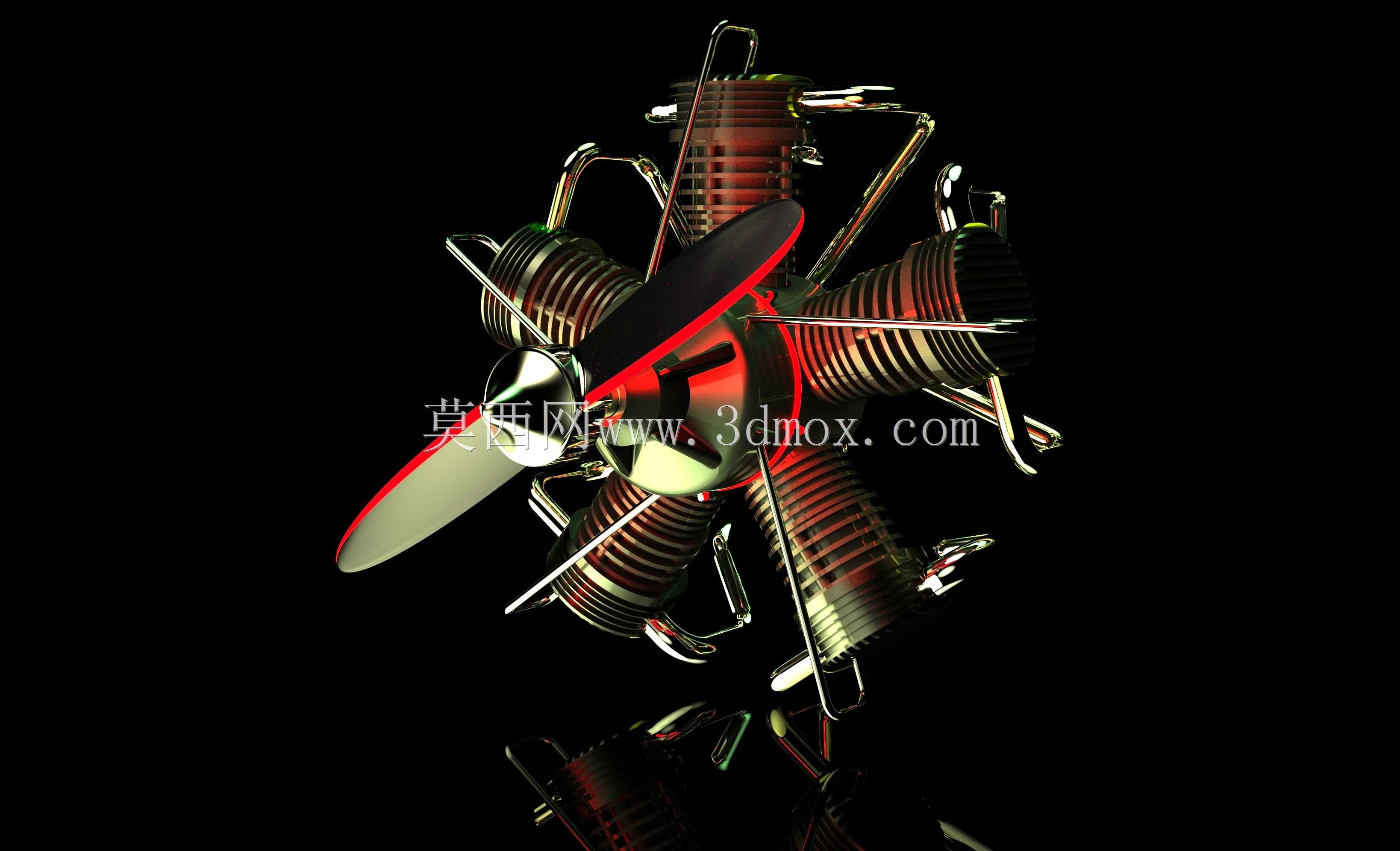

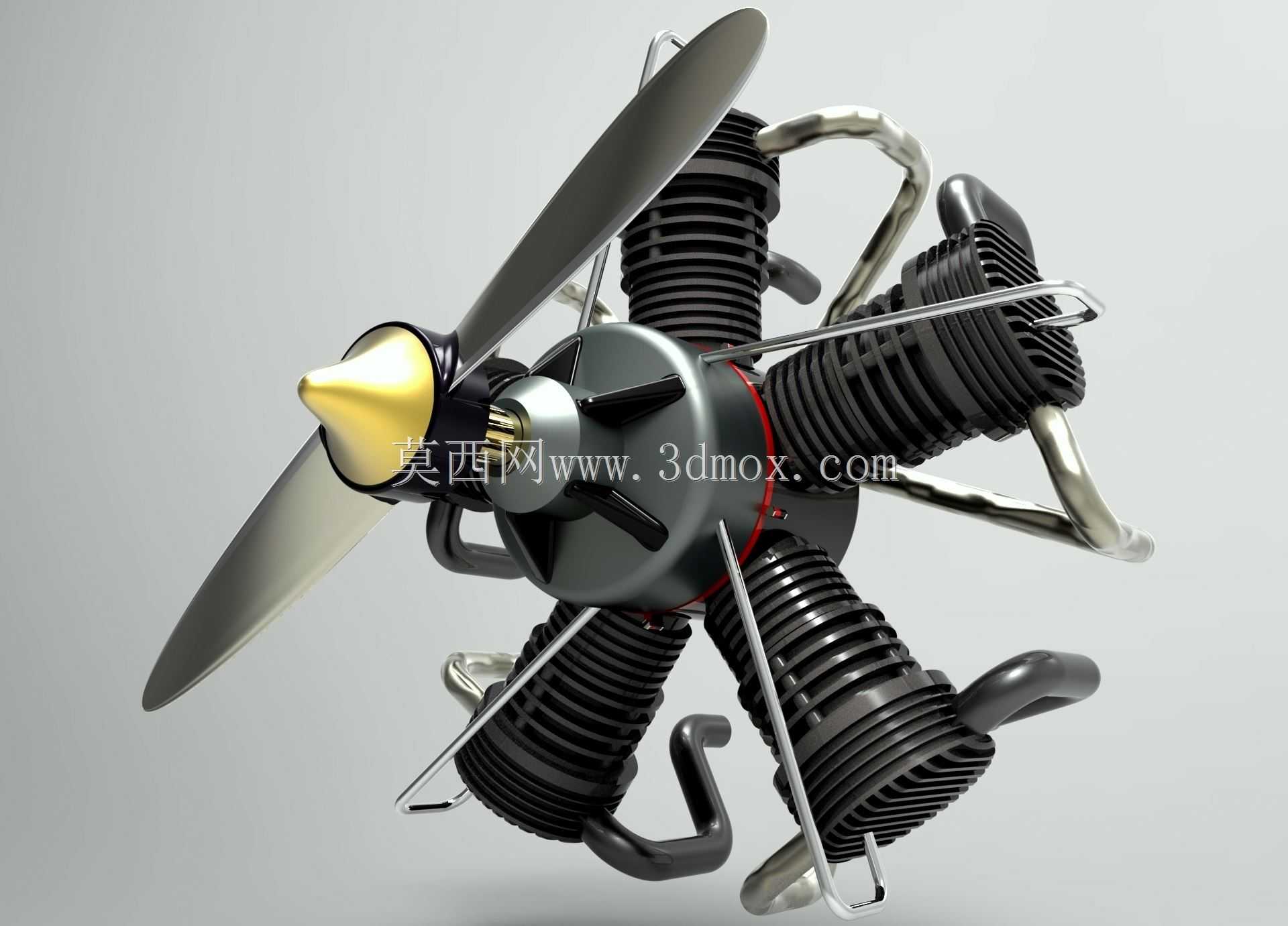

该径向发动机作为经典往复式内燃机构型，核心应用场景集中在轻型通航飞机、早期螺旋桨战斗机、航空运动类飞行器的动力输出端，也可经过适配改造后用于小型船舶动力、特种应急发电设备的动力源，凭借特殊的气缸排布逻辑，在小排量航空动力领域拥有长期的应用积淀。从实际用途来看，这类动力装置能够将燃油燃烧产生的热能转化为曲轴旋转的机械能，直接驱动前端螺旋桨切割空气产生推力，为飞行器提供持续的飞行动力，相较于同功率等级的直列、V型内燃机，它的轴向尺寸更短，能够大幅压缩动力舱的纵向安装空间，让飞行器机头设计更加紧凑，降低飞行过程中的正面风阻。从功能特性来看，该构型采用气缸围绕中央曲轴箱向外辐射的布局，所有气缸的连杆共同作用在同一根曲轴的曲柄销上，曲轴运转时的动平衡表现更优异，高转速工况下的整机振动幅度更小，同时多缸环绕的结构让散热鳍片直接暴露在迎面气流中，即便在没有复杂液冷管路的前提下，也能依靠飞行时的自然气流完成高效散热，大幅降低动力系统的结构重量与故障概率。设计思路上，该结构围绕航空动力“轻量化、高可靠、短轴向”的核心需求展开，将五个气缸沿曲轴箱周向均匀排布，每一个气缸的进排气通路、散热鳍片、活塞连杆组件都采用对称化设计，既降低了单个零部件的加工复杂度，也让整机的重量分布更加均匀，避免单侧配重偏差带来的运转偏心问题；前端螺旋桨采用两叶大弦长设计，桨叶翼型经过气动优化，能够在发动机额定转速区间内保持较高的推进效率，桨毂前端的整流锥采用流线型设计，能够引导迎面气流顺滑流向后方的气缸散热区域，兼顾整流与散热导流的双重作用。从安装边界来看，该动力装置的整体外轮廓以曲轴轴线为中心呈辐射对称，最大径向尺寸由气缸外侧的散热鳍片外沿决定，安装时需在动力舱预留对应径向空间，同时保证气缸外侧与机舱内壁留有足够的气流流通间隙，避免散热气流受阻；轴向安装面位于曲轴箱后端，可通过法兰结构直接与飞行器的防火墙支架连接，安装定位孔采用周向均布设计，能够适配多数轻型通航飞机的通用安装接口，曲轴输出端与螺旋桨的连接采用锥面配合加锁紧螺母的结构，可传递大扭矩的同时保证同轴度，避免螺旋桨高速旋转时出现摆振问题。
