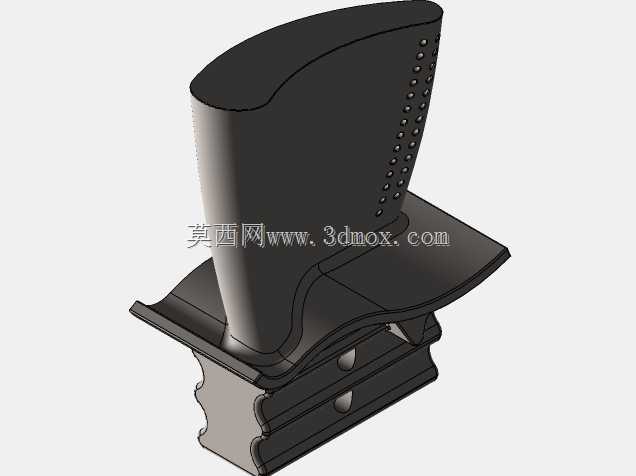

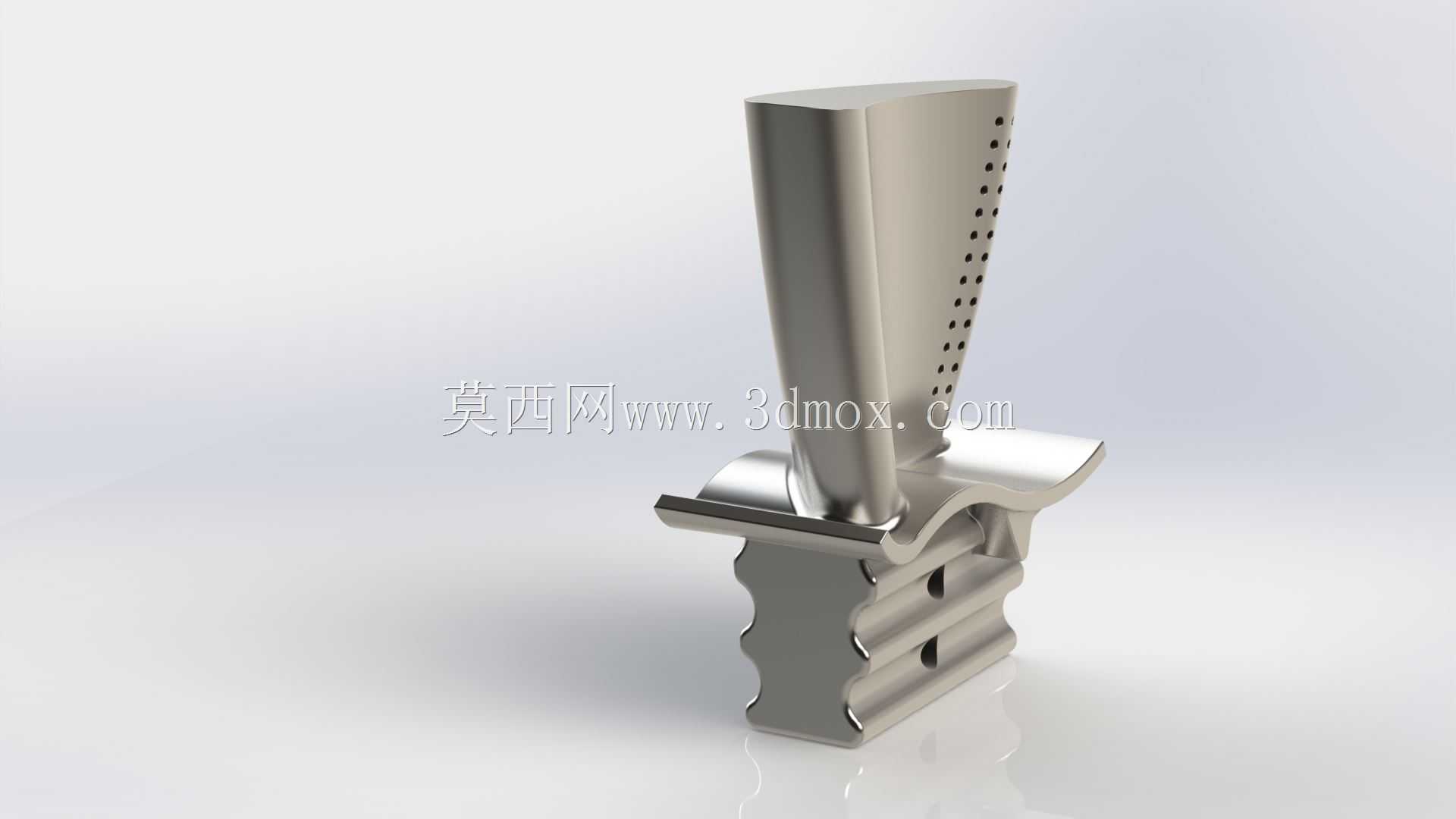

带气膜冷却结构的涡轮叶片实体设计

该涡轮叶片主要应用于航空燃气涡轮发动机、地面重型燃气轮机的涡轮做功段，是动力装置中将高温高压燃气的热能与压力能转化为轴功的核心做功部件，直接决定整套动力系统的热效率、输出功率与运行可靠性。在实际运行场景中，叶片需要长期承受1200K以上的高温燃气冲刷、每分钟上万转带来的巨大离心载荷、燃气脉冲激振力以及高温氧化腐蚀，是整套动力系统中工况最严苛的零部件之一。

从功能特性来看，这款叶片的叶身型面采用了符合气动热力学规律的变截面扭叶片设计，沿叶高方向截面弦长、安装角、型线厚度连续平滑过渡，能够匹配不同叶高处燃气的流速与流向，减少气流在叶身表面的附面层分离损失，提升气流做功效率；叶身前缘与压力面布置的多排离散气膜冷却孔，可将从压气机引入的低温冷却空气从孔道喷出，在叶身表面形成一层均匀的低温气膜，隔绝高温燃气与叶片基体的直接接触，大幅降低叶片基体的工作温度，让叶片能够在高于基体材料熔点的燃气环境下长期稳定工作。叶片下部的枞树型榫头结构，是叶片与轮盘连接的核心部位，多齿对称的榫齿结构能够均匀分散叶片高速旋转产生的巨大离心载荷，增大接触受力面积，降低连接部位的接触应力，同时这种榫接结构具备良好的装配定位性，能够在热态工况下允许叶片产生微小的热膨胀位移，避免热应力集中导致的结构开裂，榫头与叶身之间的缘板结构，既可以阻挡高温燃气向轮盘侧泄漏，也能对冷却气流的流向起到约束作用，提升冷却效率。

在设计思路上，这款叶片的建模过程完全遵循航空发动机叶片的正向设计逻辑，首先通过气动计算得到不同叶高截面的气动型线点位，通过光滑曲线拟合生成各截面的闭合型线，再通过放样操作生成连续的叶身实体，保证叶身表面的曲率连续无突变，避免气动应力集中；冷却孔的排布经过冷却效率仿真优化，孔位沿燃气流动方向呈叉排布置，孔径与孔距根据不同位置的热负荷大小调整，保证气膜覆盖的均匀性；榫头的齿形角度、齿距、齿根圆角都经过结构强度校核，在保证连接强度的前提下尽可能降低榫头重量，减小叶片自身的离心载荷。在安装边界上，叶片榫头的型面尺寸与轮盘轮槽的型面完全匹配，装配后叶片的径向安装位置、周向安装角都有严格的尺寸公差要求，缘板与轮盘端面的间隙控制在合理范围，既保证装配便利性，也避免运行过程中叶片出现松动或过大的窜动，叶顶与机匣之间预留了符合热膨胀要求的间隙，防止运行过程中叶顶与机匣发生碰磨，同时尽可能减小叶顶间隙带来的燃气泄漏损失。
