手持工程数据采集终端外观结构设计

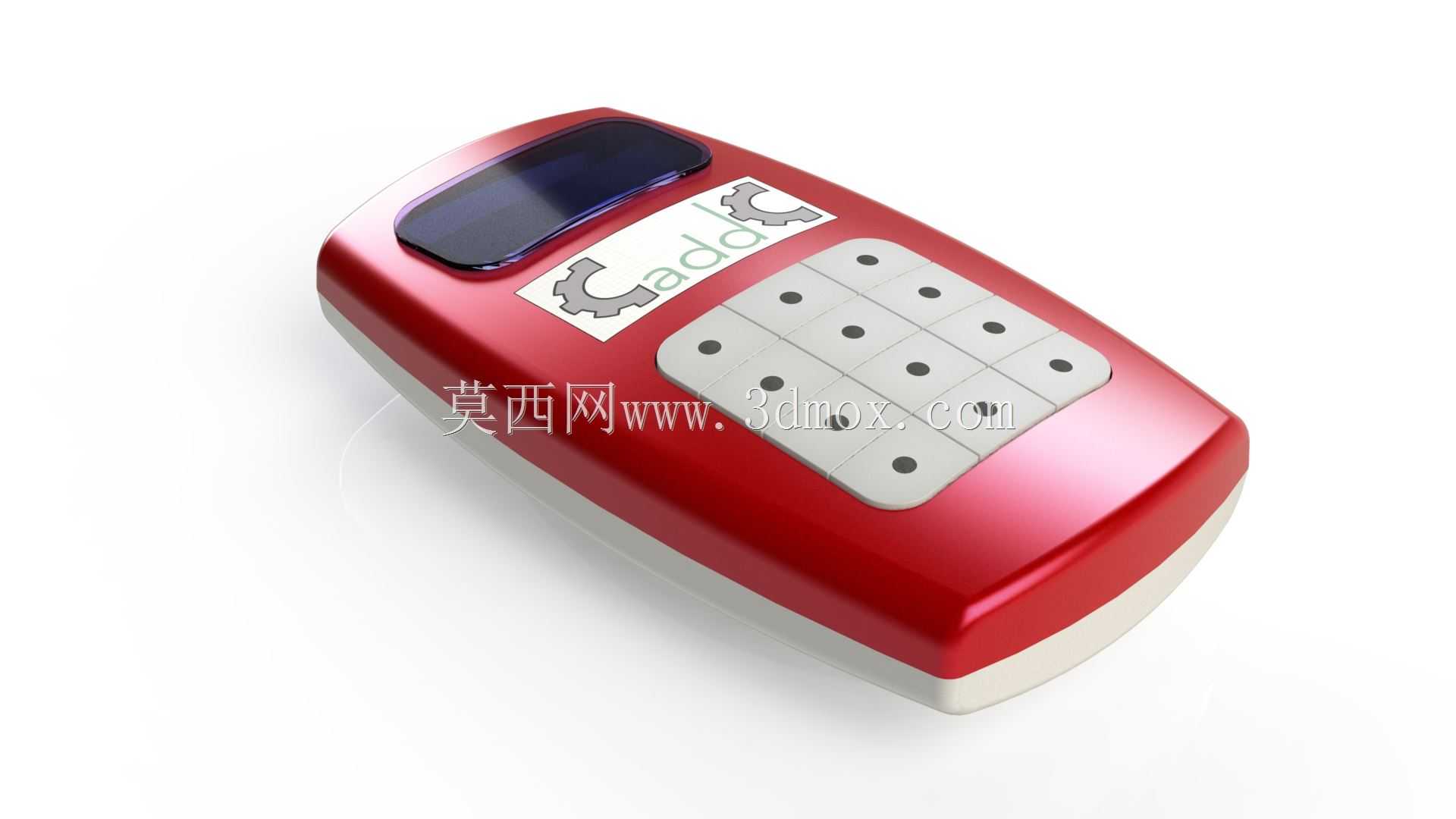

　　这款手持终端的结构设计完全围绕工程现场单人作业的使用逻辑展开，整体采用符合人体工学的弧面收边造型，握持区域的侧边做了1.2mm的圆角过渡，避免长时间单手握持时硌手，整机厚度控制在22mm以内，宽度适配成年男性手掌自然握持的72mm尺寸，重量分配上把内置电路板和供电模块的重心放在掌心贴合区域，举持操作时不会出现头重脚轻的下坠感。顶部的显示窗口采用下沉式安装结构，视窗边缘比壳体表面低0.8mm，配合周边的凸起防护边，即使设备意外从1.2米高度跌落到水泥地面，冲击力也会先被防护边吸收，不会直接磕碰显示面板表面，视窗下方的遮光唇边做了哑光黑色处理，户外强光下作业时不会产生屏幕反光，保证数据读取的清晰度。

　　正面的按键区域采用独立硅胶按键搭配一体式PCB按键板的结构，12个按键按照3行4列的矩阵排布，每个按键的凸起高度为1.5mm，按键间距预留4mm，戴薄款劳保手套操作时也不会出现误触，按键表面的凹点设计能给操作者明确的触感反馈，不用低头看按键也能完成盲操作，适配现场巡检时边走边录入数据的使用场景。壳体采用上下扣合的装配结构，扣合边做了错位止口设计，配合内侧的防水胶条安装槽，能达到IP54的防护等级，应对工程现场的粉尘、零星溅水场景完全足够，上下壳的固定螺丝隐藏在底部的防滑脚垫下方，外观面没有裸露的螺丝孔，整体视觉更整洁，同时也避免螺丝长期暴露在潮湿环境中生锈。设备侧面没有多余的凸起结构，仅在底部预留了数据接口的安装位，

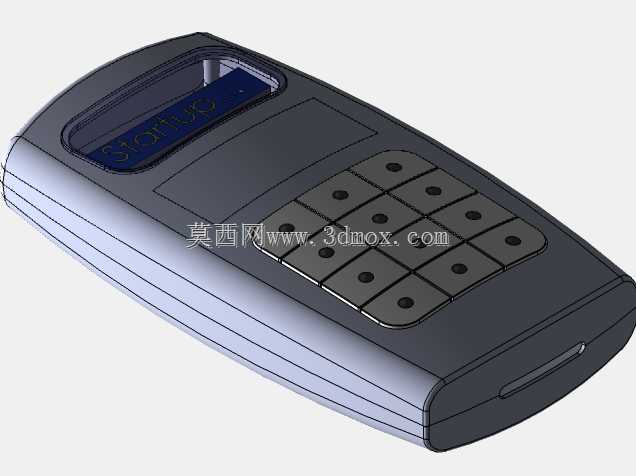

　　接口处做了内凹设计，配套的防尘塞可以完全盖住接口，不用的时候能阻挡粉尘进入接口内部。从建模逻辑来看，整个壳体全部采用纯几何特征搭建，没有复杂的曲面异形结构，后续开模时模具结构简单，分型面沿着壳体最大轮廓线设置，没有倒扣区域需要额外做抽芯结构，能有效降低模具加工成本和后期量产的不良率，壳体壁厚均匀控制在2mm，所有加强筋的厚度不超过壁厚的0.6倍，注塑生产时不会出现缩水、翘曲的问题。按键区域的安装位做了定位柱设计，装配时按键板可以直接卡在定位柱上，不需要额外打胶固定，提升装配效率。顶部显示窗口的安装槽预留了双面胶粘贴位，视窗面板粘贴后和壳体表面的高度差控制在0.2mm以内，不会出现刮手的台阶。设备底部预留了挂绳孔的安装位，

　　可以搭配手腕挂绳使用，高空作业时挂在手腕上避免设备坠落。这款终端主要面向工程现场的巡检数据录入、点位信息采集、工程量快速记录等场景，设计时充分考虑了现场作业的复杂环境，没有做多余的装饰性结构，所有造型特征都服务于实际使用需求，比如壳体表面的细磨砂纹理，既可以提升握持摩擦力，又不容易残留指纹和划痕，长期使用外观也不会出现明显的磨损痕迹。内部的安装空间按照常规手持终端的元器件布局做了预留，电池仓、电路板固定柱、接口定位结构都按照通用尺寸设计，后续做硬件适配时不需要大幅修改壳体结构，能缩短产品的开发周期。从结构强度来看，壳体四个角的位置做了局部加厚处理，内部对应位置设置了十字加强筋，跌落时的冲击力可以通过加强筋分散到整个壳体，不会出现角部开裂的问题。
