波音777飞机地面牵引杆组件结构设计

该牵引杆组件是民用航空地勤保障体系中的核心作业设备，主要应用于民航机场停机坪、飞机维修机库、航线运维站点等场景，承担波音777机型在无动力状态下的地面移位、机位调度、维修拖行、后推作业等核心功能，是连接飞机前起落架与地面牵引动力源的关键传力部件，可在飞机滑行前的机位推出、定检维修时的机位转移、机库内的位置调整等作业中，为飞机提供稳定可靠的牵引连接，避免牵引过程中对飞机起落架结构造成额外载荷损伤。

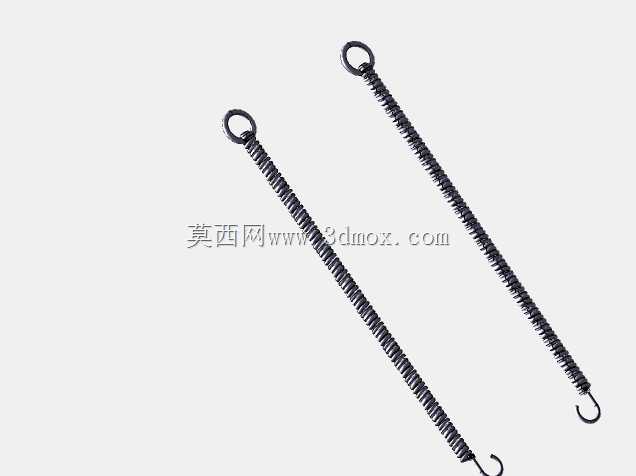

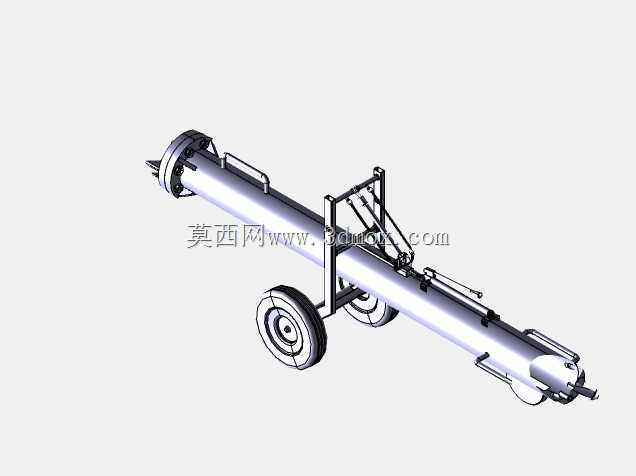

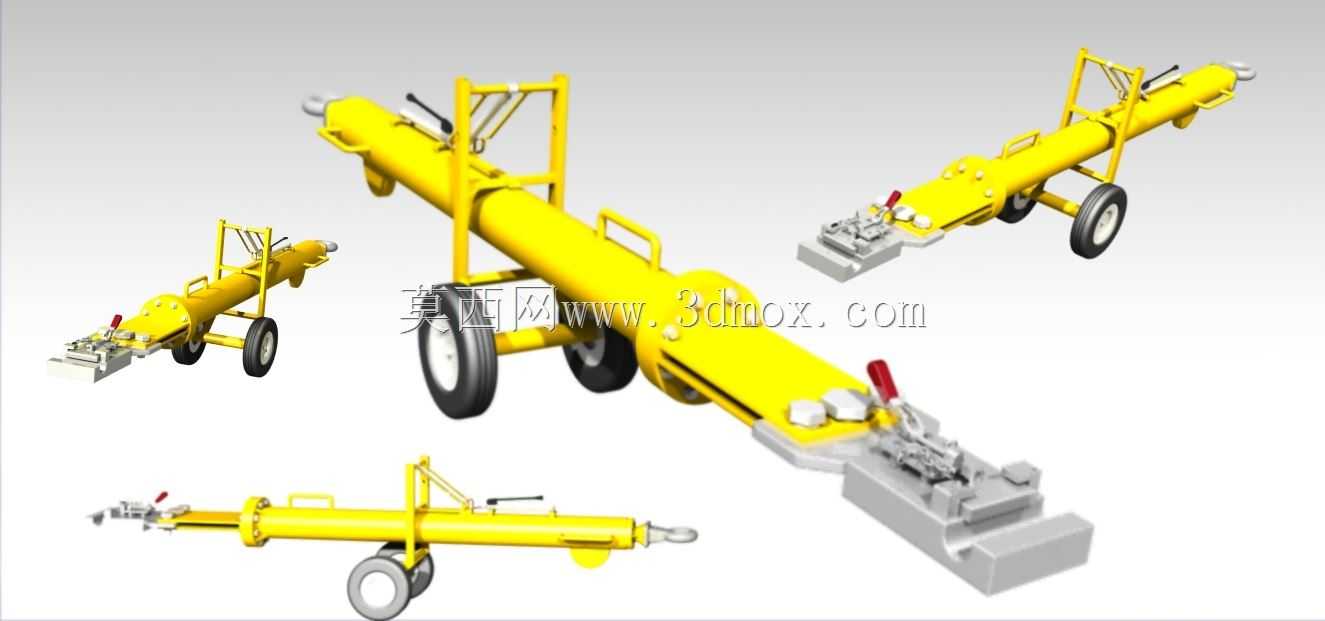

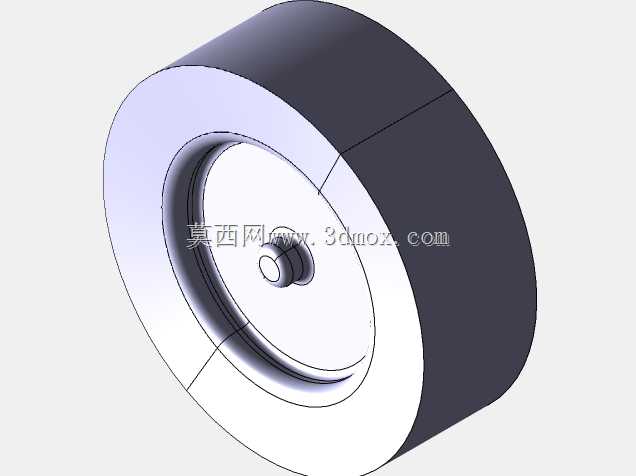

从功能特性来看，该牵引杆组件采用模块化集成设计，整体以高强度合金钢管作为主承力梁结构，主杆体沿长度方向设置多组防滑操作扶手，方便地勤人员在对接作业时扶持调整杆体角度；靠近牵引端设置带缓冲阻尼的连接锁止机构，可快速与飞机前起落架上的标准牵引销座完成对接锁止，锁止机构配备带红色标识的安全操作手柄，作业人员可直观确认锁止到位状态，防止牵引过程中出现脱钩风险；杆体中部集成双轮行走支撑机构，采用实心橡胶轮与密封轴承轮组设计，在非牵引状态下可支撑整个杆体灵活移动，降低地勤人员转场搬运的劳动强度，轮组支架带有高度调节功能，可适配不同停机坪地面的平整度差，保证杆体移动过程中平稳无卡滞；杆体尾端设置标准牵引连接接口，可与机场常用的牵引车、抱轮车等动力设备快速对接，接口处设置剪切保险销结构，当牵引载荷超过设计阈值时保险销优先剪断，避免过大载荷传递至飞机起落架造成结构损伤。

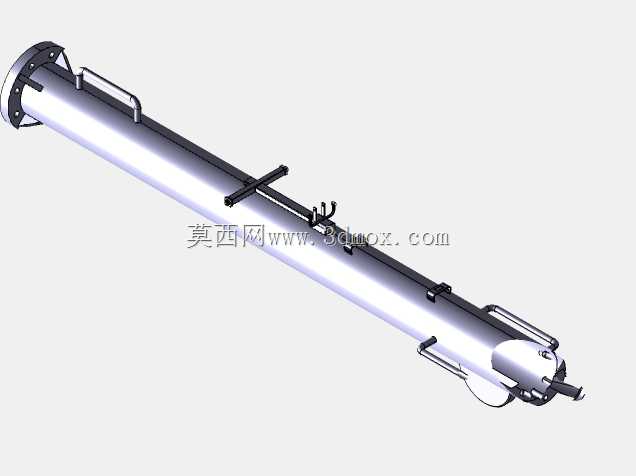

从设计思路来看，该组件严格遵循民航地面设备的适航相关要求，整体以传力路径清晰、操作便捷、安全冗余充足为核心设计原则，主承力杆体采用变截面结构设计，在两端连接受力集中区域做局部加厚加强处理，中部非核心区域做轻量化优化，在保证整体结构强度、抗扭抗弯性能满足波音777机型最大牵引载荷要求的前提下，尽可能降低设备自身重量，提升地勤作业的操作灵活性；所有外露操作部件均做圆角钝化处理，避免作业过程中磕碰划伤人员或飞机蒙皮；锁止机构设置双重保险结构，除了主锁止卡扣外还配备安全插销，只有当主锁止完全到位后安全插销才能插入，从结构上避免误操作导致的连接失效；行走轮组采用偏置式布局，在牵引作业时轮组可自动抬升脱离地面，不会对牵引过程造成额外阻力，非牵引状态下轮组自动回落支撑杆体，无需人工额外操作切换状态。

从安装与适配边界来看，该牵引杆的牵引端连接尺寸完全匹配波音777前起落架的牵引接口标准，对接时的允许角度偏差范围覆盖±15度俯仰角、±10度偏航角，可适应停机坪不平整带来的角度偏差，无需反复调整牵引车位置即可完成快速对接；整体长度适配机场常规机位的牵引作业空间，在完成飞机后推作业后可灵活转向撤出，不会与机翼、发动机等飞机突出部件发生干涉；轮组的支撑高度可在15厘米至25厘米范围内调节，适配不同型号牵引车的牵引接口高度，保证牵引作业时杆体基本保持水平状态，避免产生额外的垂直分力对起落架造成冲击；所有连接销轴均采用快拆结构设计，日常维护时可快速拆解更换易损部件，无需复杂专用工具即可完成常规保养作业，能够满足民航地勤快节奏、高可靠性的作业需求。
