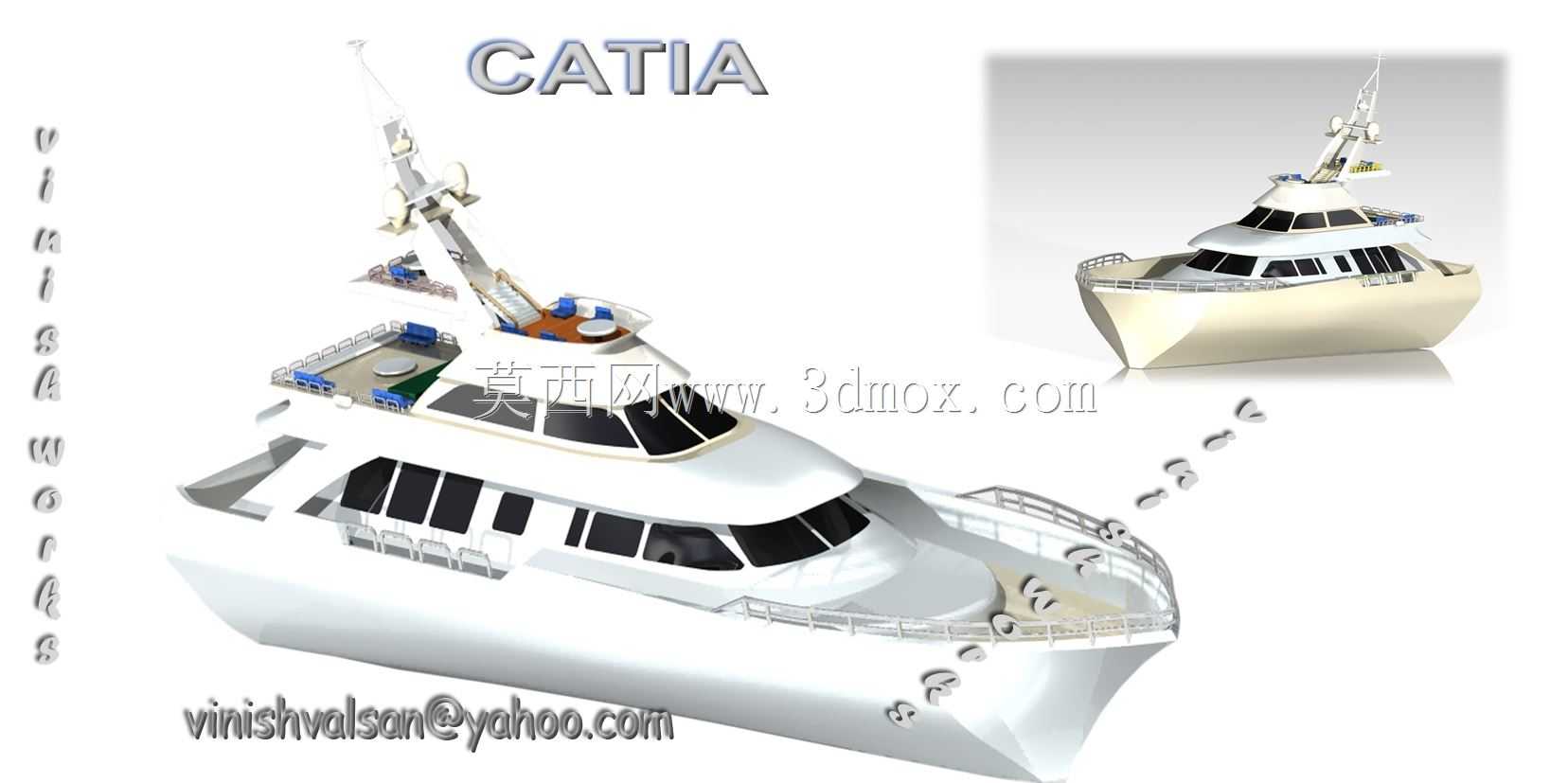

豪华私人游艇曲面结构三维设计方案

这款私人巡航游艇的三维设计，首先要考虑近海内河休闲巡航的实际使用场景，这类艇型主要服务于私人出海休闲、商务接待、近岸观光的使用需求，整体设计围绕航行稳定性、空间利用率、外观流畅度三个核心维度展开。从船体线型来看，采用深V型船底设计，这种线型在3级海况下能有效降低波浪对船体的拍击，提升航行时的驾乘舒适度，船首的舷弧设计做了适度抬高，能够减少高速航行时的上浪情况，避免海水涌上前甲板影响甲板区域的使用。上层建筑的布局做了分层规划，主甲板层设置了全封闭驾驶舱与沙龙区，驾驶舱的舷窗采用大倾角一体化曲面玻璃，既保证了驾驶位的全向视野，也能降低风阻对高速航行的影响，玻璃的安装边界做了内嵌式压边设计，后期安装时可以直接贴合密封胶条，不需要额外做焊接打磨的补加工序。飞桥区域设置在驾驶舱顶部，预留了雷达、天线、导航灯具的安装基座，基座的安装孔位做了统一的同轴度对齐，避免后期加装电子设备时出现走线混乱、干涉的问题，飞桥甲板周边的护栏采用分段式不锈钢管结构，护栏的固定座在船体建模时就预留了内嵌的螺纹安装孔，不需要后期在甲板上钻孔破坏甲板的防水结构。船体的主尺寸控制在18米总长、4.8米型宽的范围内，吃水深度控制在1.2米，这个尺寸边界能够满足国内多数私人游艇码头的泊位停靠要求，同时也能适配内河B级航区的通航限制，不需要额外申请特殊的通航审批。船体内部的舱室布局，在主甲板下方设置了两间卧舱与一间卫生间，舱室的分隔壁板采用轻量化的夹芯结构安装位，建模时预留了壁板的安装卡槽，后期装修时可以直接将夹芯板卡入卡槽固定，减少现场切割调整的工作量。尾部的甲板区域做了下沉式设计，预留了摩托艇挂载的尾板接口，接口处做了加强筋结构，能够承受300公斤以内的挂载重量，同时尾板上预留了登船梯的收纳槽，不用时登船梯可以完全收纳进槽内，不会突出船体表面影响航行。曲面设计部分，整个船体的外表面全部采用G2连续的曲面过渡，从船首到船尾的曲面没有明显的折角，一方面能够降低航行时的水流阻力，另一方面也能减少后期做玻璃钢糊制时的打磨工作量，曲面的分模线做了隐藏式设计，沿着船体侧面的装饰条走向布置，脱模后合模线的位置可以直接被装饰条覆盖，不需要额外做补土打磨处理。动力系统的安装舱位设置在船尾的机舱区域，预留了双柴油发动机的安装机脚位，机脚的安装平面做了共面度处理，平面度公差控制在0.2mm以内，能够避免发动机安装后出现震动偏移的问题，机舱周边预留了检修通道，通道宽度不小于600mm，能够满足日常检修时的人员通行与零部件更换需求。燃油箱与清水箱的安装位设置在船体中部的底舱区域，这个位置是整船的重心区域，油箱内燃油消耗时不会造成整船重心的大幅偏移，能够保证不同载重状态下的船体浮态稳定，水箱的固定位做了箍带安装槽，箍带可以直接嵌入槽内固定，不需要额外焊接固定支架。舷侧的走道宽度做了不小于350mm的设计，走道表面做了防滑纹路的凸起结构，建模时纹路的高度控制在2mm，既能够起到防滑作用，也不会积留海水造成污渍残留。船首的锚机安装位做了下沉式设计，锚链收纳舱直接设置在锚机下方，锚链的导出孔做了圆弧过渡处理，能够避免锚链收放时出现卡滞、磨损船体表面的问题。整船的所有外附件安装位都在建模阶段做了干涉检查，包括栏杆、灯具、导缆孔、系缆桩等部件，确保安装时不会和船体结构、内部管线出现干涉，所有的安装孔位都预留了密封胶的打胶槽，能够保证安装后的水密性，避免航行时出现舱室漏水的问题。
