北极星通用直升机外观结构三维数模

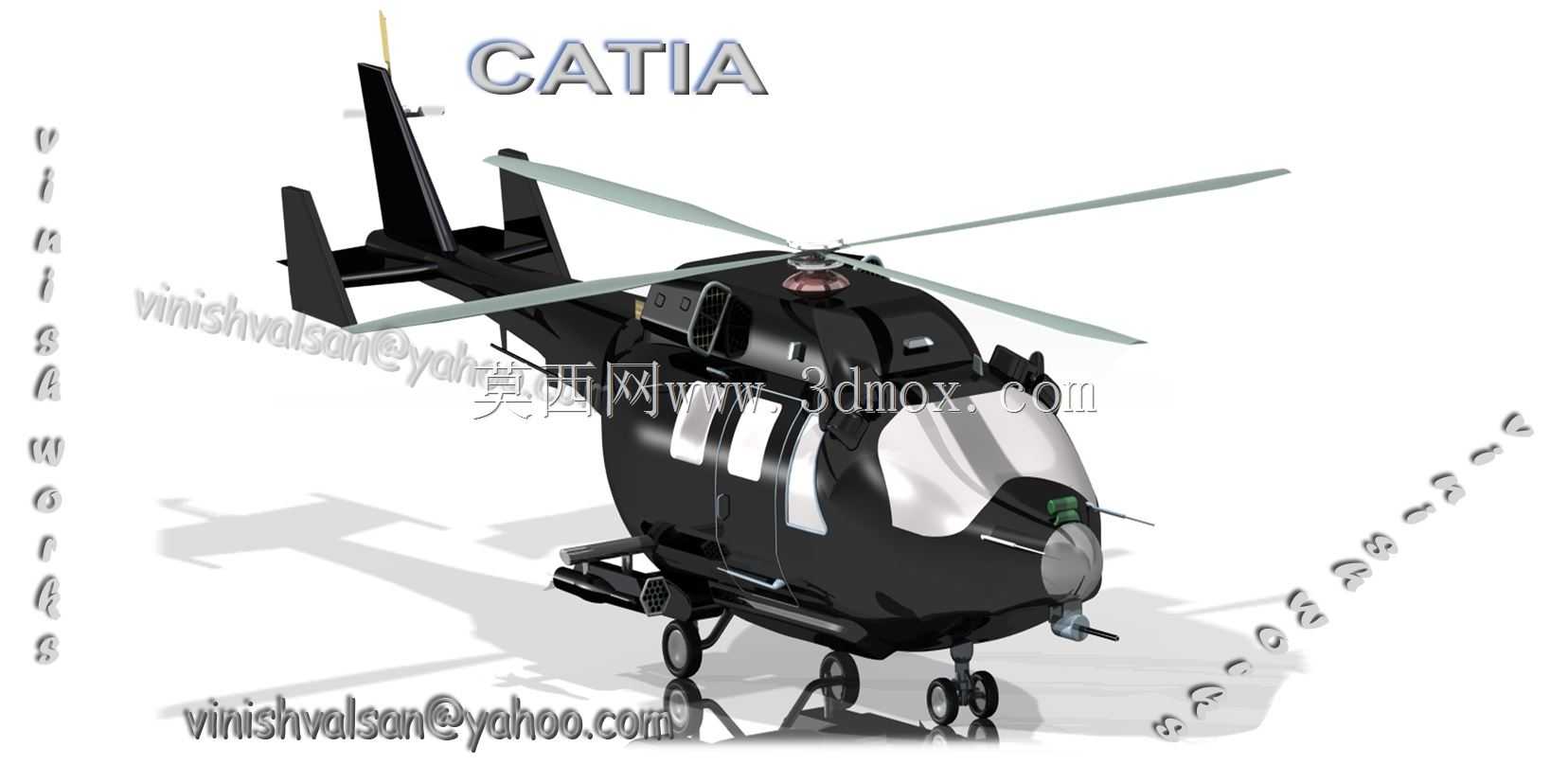

　　本次呈现的直升机三维数模，完整还原了双发多用途轻型直升机的整机结构特征，建模过程中优先匹配了实际服役机型的气动外形约束与安装边界，可直接用于航空装备展示、结构方案推演、低空作业场景模拟等工程场景。从实际应用维度来看，这类直升机可承担高海拔区域人员转运、近海搜救、战术兵力投送、灾情勘察、通用勤务保障等多种任务，对起降场地的要求远低于固定翼飞行器，能够在无铺装地面的野外场地、舰船甲板、高层建筑楼顶完成起降作业，适配复杂地形下的作业需求。数模构建过程中，首先对旋翼系统的布局做了精准还原：主旋翼采用四叶铰接式结构，每片桨叶的翼型扭转角度、桨根与桨毂的连接间隙都参考实机维护手册的尺寸参数做了约束，尾桨采用涵道式布局，

　　既降低了低空飞行时尾桨触碰障碍物的风险，也能有效缩减整机侧向的安装尺寸，适配狭窄场地的起降需求。机身主体采用流线型宽体设计，座舱段预留了多组乘员观察窗的安装位，机身下部两侧预留了任务挂架的安装接口，可根据不同作业场景挂载副油箱、搜救吊具、光电侦察设备等不同载荷，机身底部的滑橇式起落架做了等比例还原，起落架与机身承力框的连接位置、缓冲结构的外形都做了细化处理，能够直观体现着陆冲击载荷的传递路径。建模时对机身各段的外形尺寸做了严格的边界约束，整机全长、旋翼直径、尾梁长度、机高的比例完全匹配实机的公开尺寸参数，机身侧面的舱门位置、发动机舱的散热口布局、尾梁上的水平安定面安装角度都做了精准复刻，没有出现比例失调、结构错位的问题。

　　从结构设计思路来看，该机型的机身采用半硬壳式承力结构，数模中通过不同的曲面分区体现了机身蒙皮、内部承力框、长桁的分布逻辑，机头位置预留了雷达罩与光电探测设备的安装空间，可根据不同任务需求快速更换前端任务模块，不需要对机身主体结构做大规模改动。发动机舱布置在机身上部、主减速器后方的位置，进气口与排气口的外形做了细化，既能够保证大推力状态下的进气效率，也能通过排气口的朝向设计降低红外特征，提升战场生存能力。尾梁段采用轻量化的薄壁结构设计，内部预留了传动轴线、尾桨操纵线系的布置空间，尾梁末端的垂尾与平尾翼型都做了气动优化，能够在巡航状态下提供足够的航向稳定性，降低飞行员的操纵负荷。数模中还对座舱内部的基本布局做了简化还原，

　　包括驾驶舱的风挡角度、乘员舱的空间边界都做了尺寸约束，能够直观体现整机的有效载荷空间，方便后续做人机工程校核、任务设备布置方案验证。对于需要做飞行模拟、场景渲染的使用者来说，该数模的曲面连续性达到了G2级别，表面没有破面、褶皱的问题，可直接导入渲染软件做材质赋予与光影调试，机身表面的检修口盖、天线基座、航行灯安装位等细节特征都有体现，能够还原实机的外观质感。在实际工程应用中，这类高精度的直升机外观数模可用于航空科普展项制作、虚拟仿真训练场景搭建、新型机载设备的适配性校核，也可作为新型旋翼飞行器方案设计的参考基准，帮助设计人员快速验证总体布局的合理性，减少前期方案迭代的时间成本。建模过程中特意规避了非必要的内部细节冗余，在保证外形精度的前提下控制了整体数据量，既能够满足外观展示与方案验证的需求，也不会因为模型过于复杂导致普通配置的工程电脑出现运行卡顿的问题。
