竞速型公路自行车整车结构设计方案

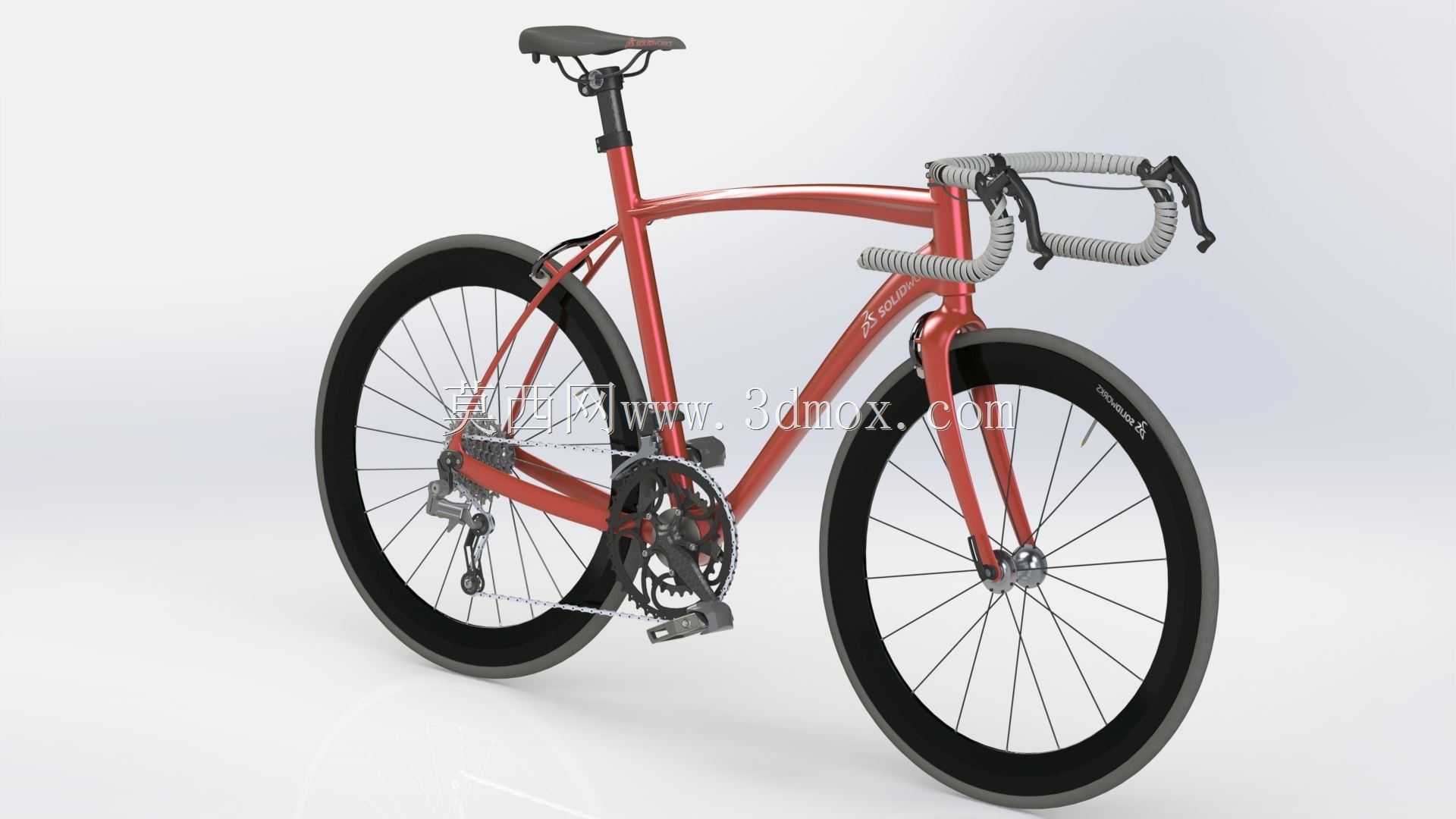

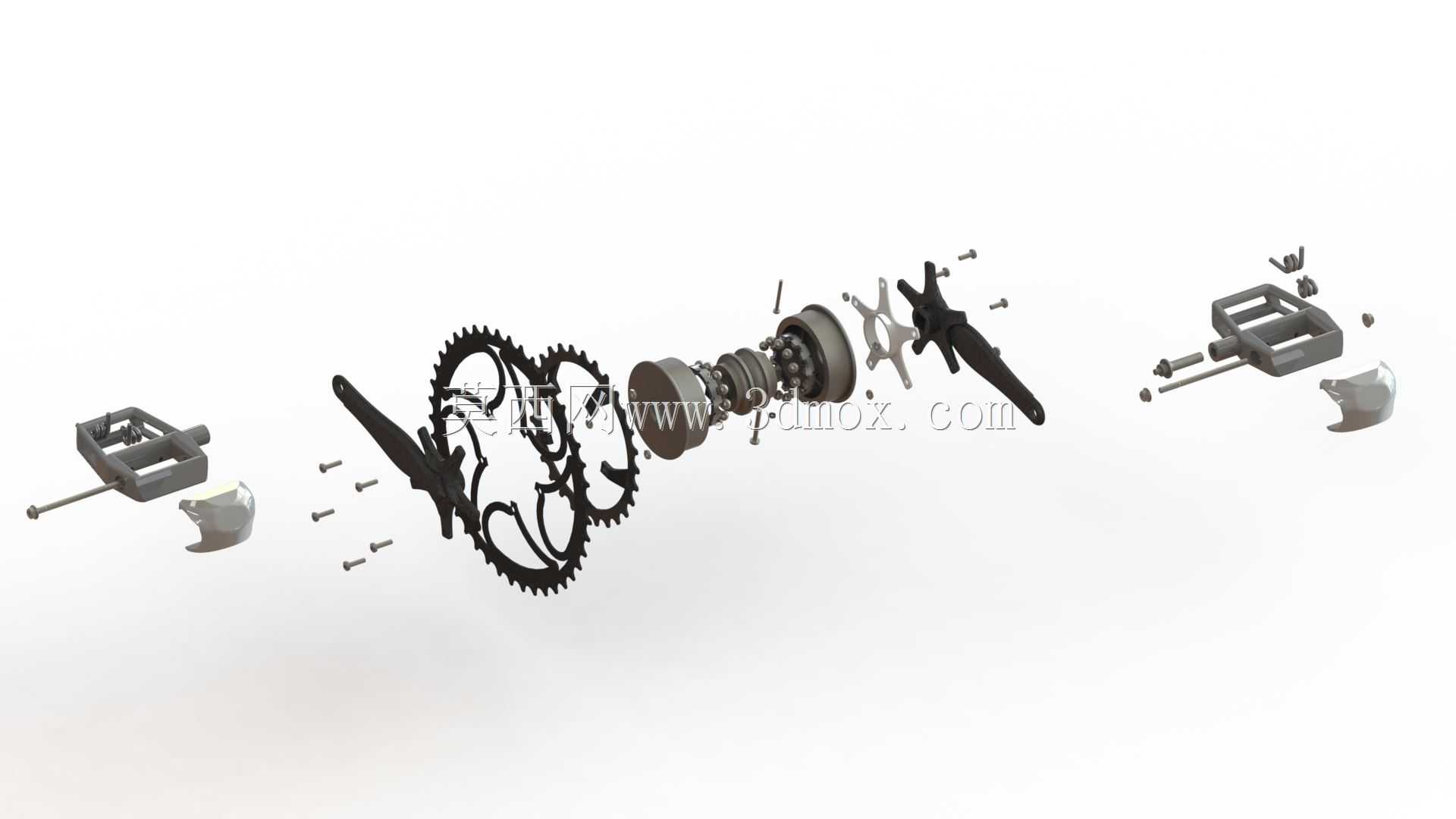

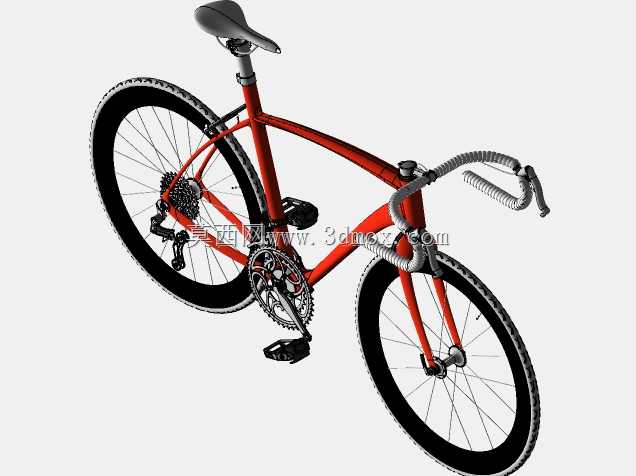

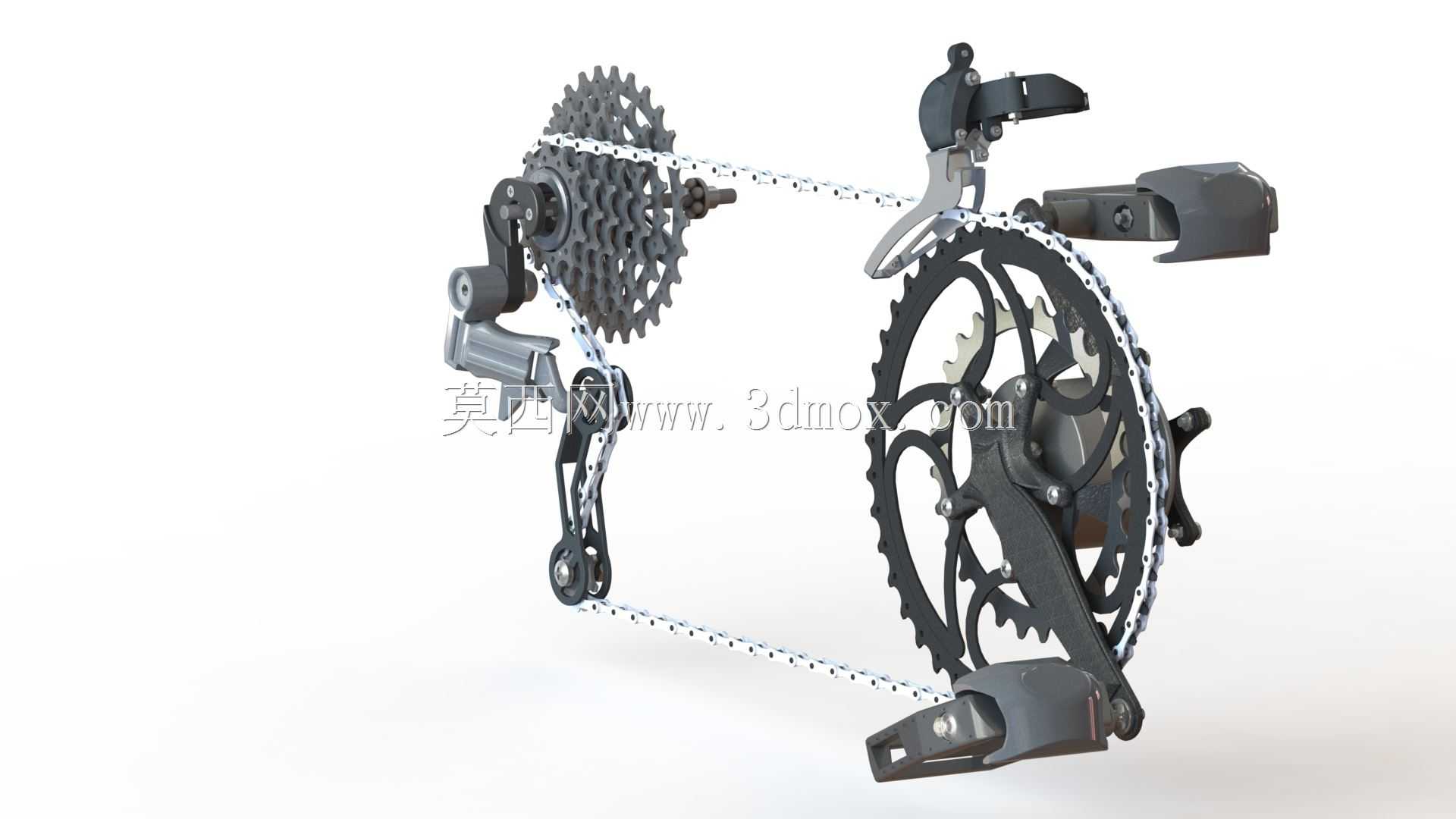

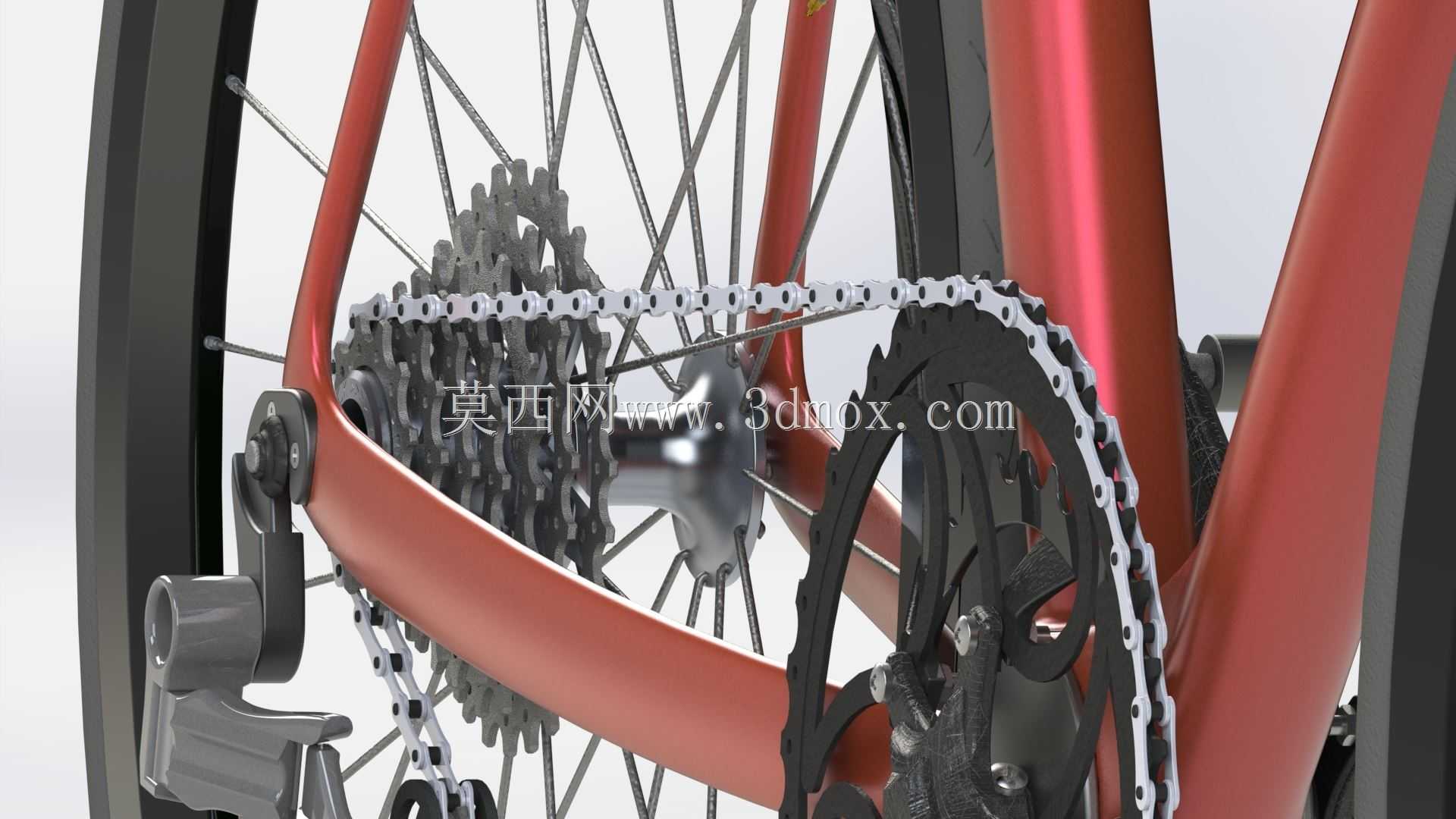

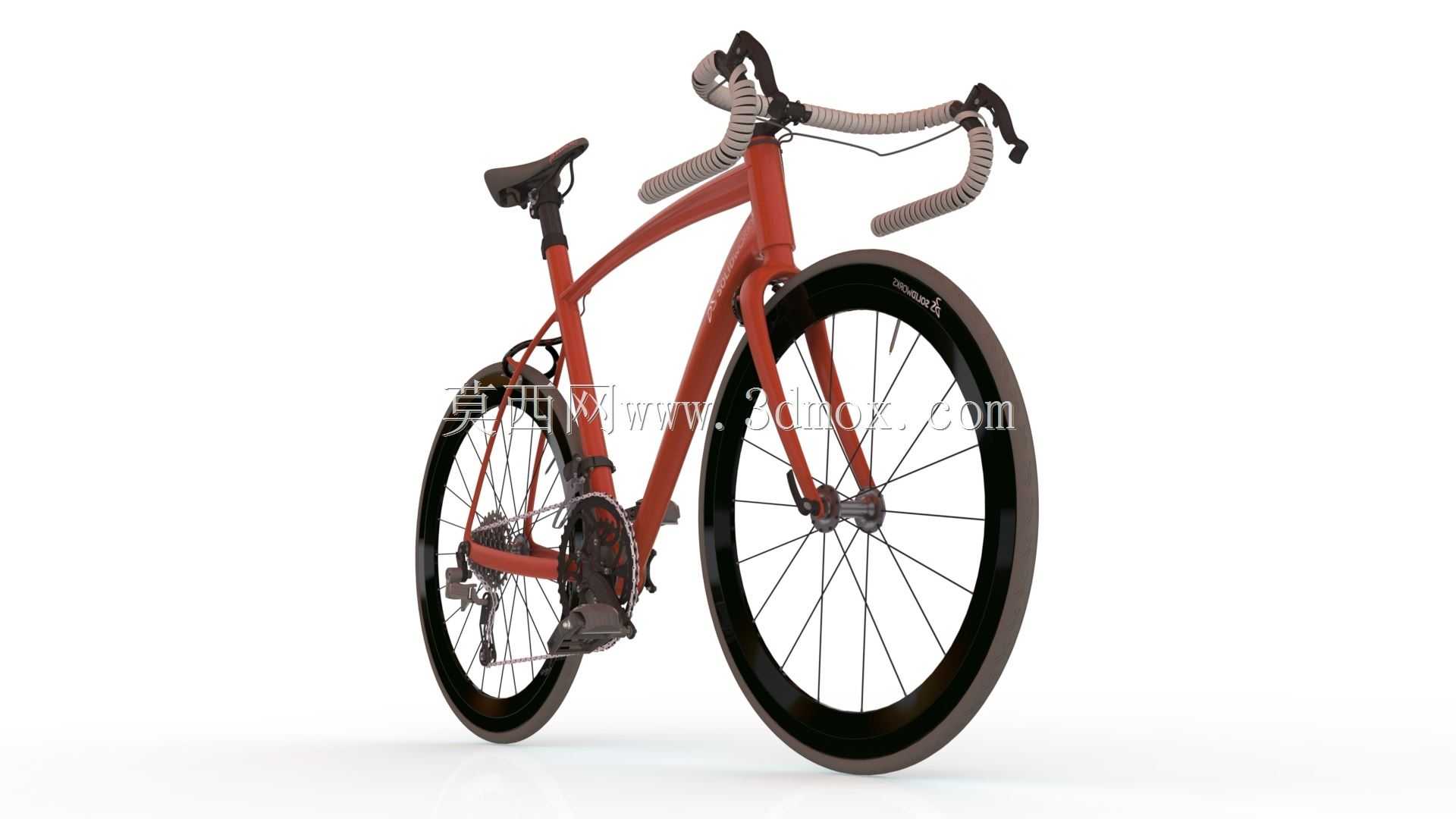

这款公路自行车的设计核心面向铺装路面长距离竞速骑行场景，可适配日常公路训练、业余赛事骑行、城际通勤代步等多元使用需求，整车围绕低风阻、高传动效率、轻量化的核心使用诉求完成结构搭建，能够为骑行者提供顺畅的踩踏发力传导与稳定的高速巡航表现。从功能特性来看，整车采用经典的钻石型车架结构，下管做了扁平化气动截面处理，在不损失车架侧向刚性的前提下有效降低高速骑行时的正面风阻；上管采用后掠式下沉设计，能够适配不同身高骑行者的俯身骑行姿态，减少腰背部的长时间受力负担；后下叉做了缩短处理，大幅提升踩踏发力时的后轮响应速度，让每一次踩踏的动力都能直接传导至轮组，减少动力损耗。转向系统采用公路车专属的弯把设计，把位设置了上把位、下把位、握手变头三个握持区域，可适配巡航、爬坡、冲刺等不同骑行状态下的姿态需求，弯把的宽度匹配成年男性肩宽的通用尺寸，转向时的舵量反馈精准，高速过弯时能够提供足够的操控稳定性。轮组采用高框碳纤维轮组的适配结构，轮圈的气动截面设计能够有效切割侧向气流，减少高速巡航时的轮组风阻，辐条采用低风阻扁辐条排布，在保证轮组径向承重强度的同时降低辐条转动时的空气阻力；轮胎匹配窄型光头公路胎，接地面积小，滚动阻力远低于山地车轮胎，能够在平整铺装路面上实现更低的动力损耗。传动系统采用公路车标准的双盘搭配多片飞轮结构，齿比范围覆盖平路高速巡航、陡坡慢速攀爬的全场景需求，变速走线采用全内走设计，线管隐藏在车架内部，既减少了线管外露带来的风阻，也能避免线管长期暴露在外积灰老化，提升变速系统的使用寿命。刹车系统采用夹器结构，安装在前叉与后上叉的预留安装位上，刹车块与轮圈刹车边的接触间隙经过设计预留，制动时的制动力输出线性，不会出现抱死打滑的情况，能够在高速骑行时提供足够的制动安全保障。整车的安装边界充分考虑了通用公路车配件的适配性，车架的头管管径、中轴规格、座管直径、轮组开档尺寸都遵循行业通用标准，后续骑行者可根据自身使用需求更换把立、坐垫、脚踏等个性化配件，无需对车架进行二次改装；车架的几何设计充分考虑了骑行时的五通下沉量，在高速过弯时脚踏不会剐蹭地面，同时保持较低的整车重心，提升骑行时的整体稳定性。
