经典红鸟卡通形象趣味三维造型设计

　　本次完成的这款卡通红鸟造型，最初的设计触发点来自日常做结构练习时的趣味选题，没有走常规工业产品的功能优先逻辑，反而把曲面流畅度、特征辨识度放在了设计优先级的最前端。做这类非工业功能件的造型时，首先要考虑的是不同应用场景下的适配边界：如果用于文创周边3D打印，整体壁厚要控制在1.2-2mm区间，底部预留0.8mm的平面支撑位，避免打印时出现翘边变形；如果用于展会互动装置的放大版制作，整体外形的曲面分块要适配玻璃钢翻模的工艺要求，所有外凸特征的圆角不能小于R3，防止脱模时出现边角崩裂；如果用于儿童玩具类的量产注塑，还要在嘴部、顶部冠羽这些突出位置做防摔的圆弧过渡，避免尖锐边角带来的使用风险。

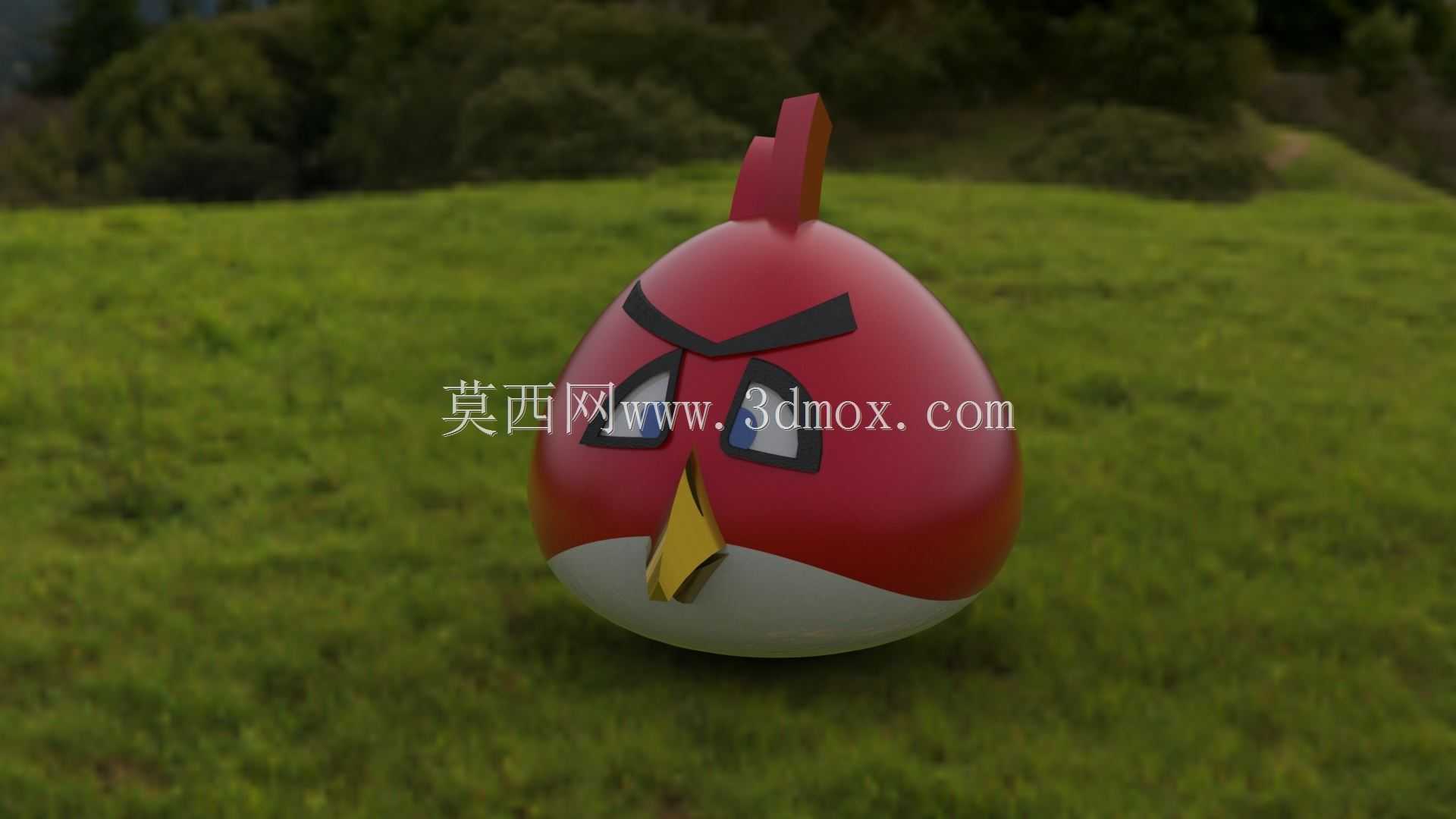

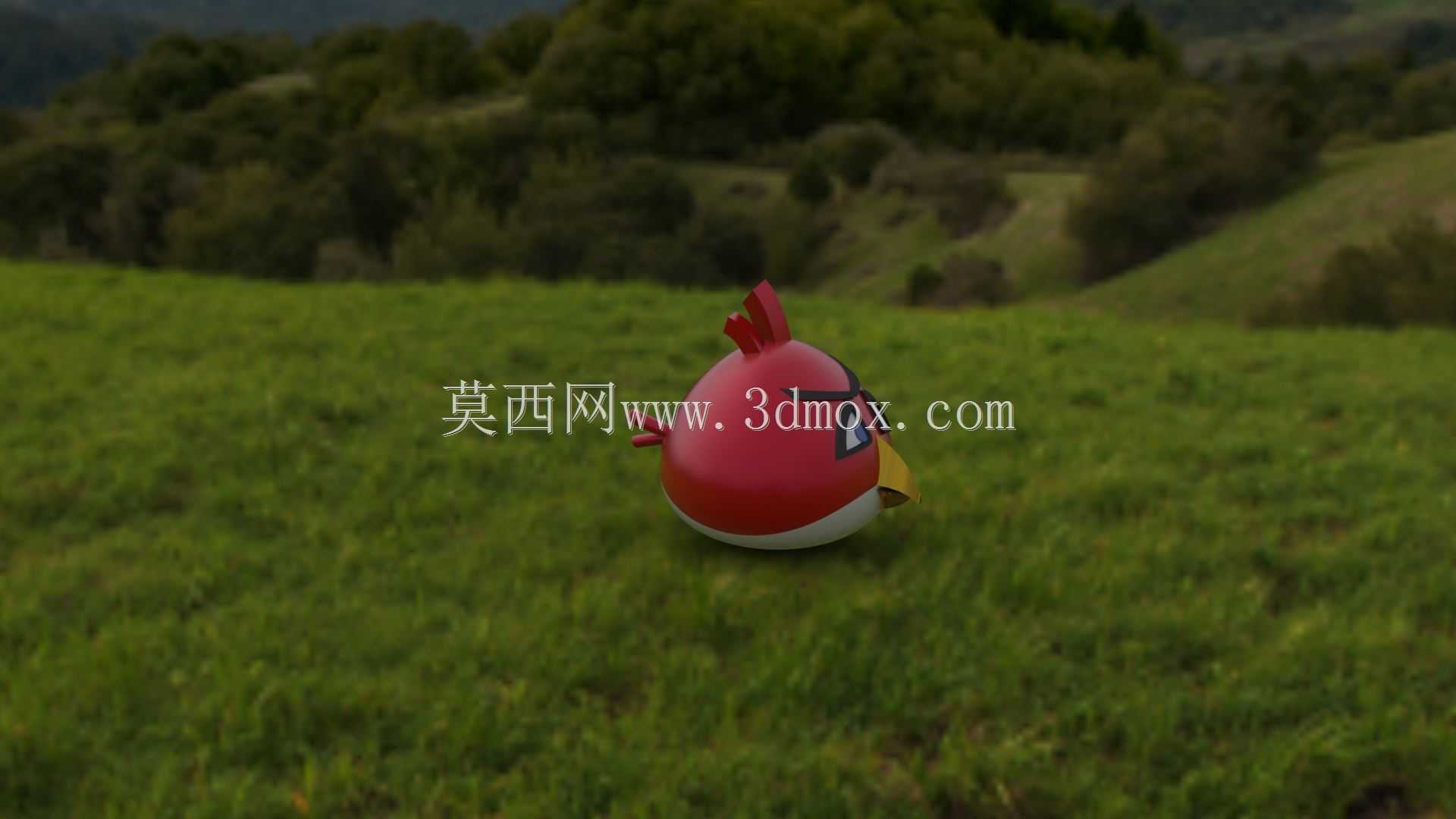

　　从结构拆分逻辑来看，整个造型采用了椭球主体加局部特征拼接的设计思路，主体部分是一个长短轴比例约为1.2:1的旋转椭球，下半部分做了15%高度的哑光浅灰分色区域，和上半部分的亮面红色形成明确的视觉分割，这个分色线的位置特意选在了椭球直径最大的截面下方3mm处，既符合原版形象的视觉记忆点，也能让后续做表面喷涂或者多色注塑时，分模线刚好和视觉分割线重合，减少后续表面处理的工作量。顶部的冠羽是整个造型里唯一的竖向突出特征，做结构时特意把冠羽和主体的连接位置做了R5的过渡圆角，没有做直角拼接，一方面是避免应力集中导致的连接处断裂，另一方面也能让曲面过渡更自然，不会出现生硬的拼接痕迹。

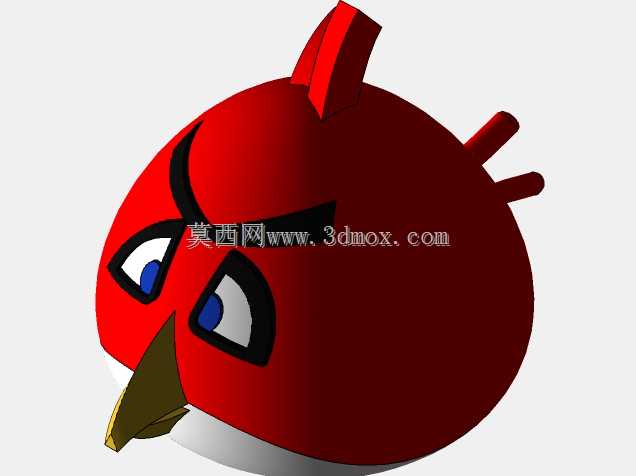

　　面部特征的处理是整个造型辨识度的核心，两道粗黑的眉形做了15度的向下倾斜角度，刚好卡在椭球上半部分的三分之一高度位置，眉形的截面做了0.5mm的微凸处理，不是平面印刷的效果，而是有实体凸起的结构，不管是做手办的质感呈现还是做装置的立体效果，都能在不同光照角度下形成自然的阴影，强化愤怒的神态。眼睛部分采用了嵌套式的结构，外层是白色的眼白轮廓，中层是黑色的瞳孔区域，最内层做了极小的蓝色高光块，三层结构的高度差控制在0.3mm，既不会因为凸起过高显得突兀，也能通过细微的高度差形成层次，避免平面贴纸的廉价感。嘴部的三角锥特征做了2度的拔模角度，根部和主体的连接位置做了全圆角过渡，黄色的嘴部和红色主体的衔接处没有做生硬的边界，而是留了0.2mm的嵌合槽，如果做分件组装的话，可以直接把预制好的黄色嘴部零件嵌进去，不需要额外做粘接定位。

　　尺寸边界的设定上，常规手办版本的整体高度控制在80mm，最大直径68mm，刚好可以放在常规的展示盒内，不需要定制特殊尺寸的包装；如果做钥匙扣挂件版本，可以把整体尺寸等比例缩小到40mm高度，顶部冠羽位置预留1.5mm的挂绳孔，孔位做了沉台处理，避免挂绳反复摩擦导致孔口开裂；如果做大型美陈版本，整体高度可以放大到1200mm，底部预留M12的安装螺孔，直接和地面的预埋膨胀螺栓固定，不需要额外做支撑支架，因为整个造型的重心刚好落在底部平面的中心位置，即使是1.2米的高度，自身的椭球结构也能保证足够的放置稳定性，不会出现侧翻的问题。

　　做这类趣味造型的建模过程，其实和做工业产品的结构逻辑是相通的，所有的曲面都要保证G2连续，不能出现褶皱或者破面，不管是导出做渲染还是做加工，都能直接对接后续的工艺环节，不需要反复修复几何。很多人觉得卡通造型不需要严谨的结构考量，实际上不管是做小尺寸的手办还是大尺寸的美陈，壁厚均匀性、特征连接处的圆角、重心位置的计算、安装位的预留，这些工业设计里的通用准则，在这类创意造型上同样适用，甚至因为没有统一的行业标准做参考，更需要建模时提前考虑不同应用场景下的适配性，避免后续加工时出现结构问题。比如之前做同类卡通造型时，曾经遇到过冠羽位置因为没有做足够的过渡圆角，打印出来之后轻微磕碰就断裂的问题，这次设计时特意把连接位置的圆角加大，同时把冠羽的内部做了空心处理，既减轻了整体重量，也让壁厚保持均匀，不会出现因为壁厚差过大导致的打印缩痕或者注塑缩水问题。

　　表面质感的处理上，红色主体部分做了半光的表面效果，粗糙度控制在Ra0.8，既不会因为太亮容易留指纹，也不会因为太哑显得没有质感；下半部分的浅灰区域做了哑光处理，粗糙度Ra1.6，和红色区域形成质感对比；嘴部的黄色做了亮面处理，粗糙度Ra0.4，成为整个面部的视觉亮点；眉毛和瞳孔的黑色部分做了微磨砂处理，避免反光过强影响神态的呈现。这些表面质感的区分，在建模阶段就通过曲面的分层做了预留，后续做表面处理时不需要额外做遮蔽，直接按照不同的曲面区域分配材质即可，能大幅减少后期处理的工作量。
