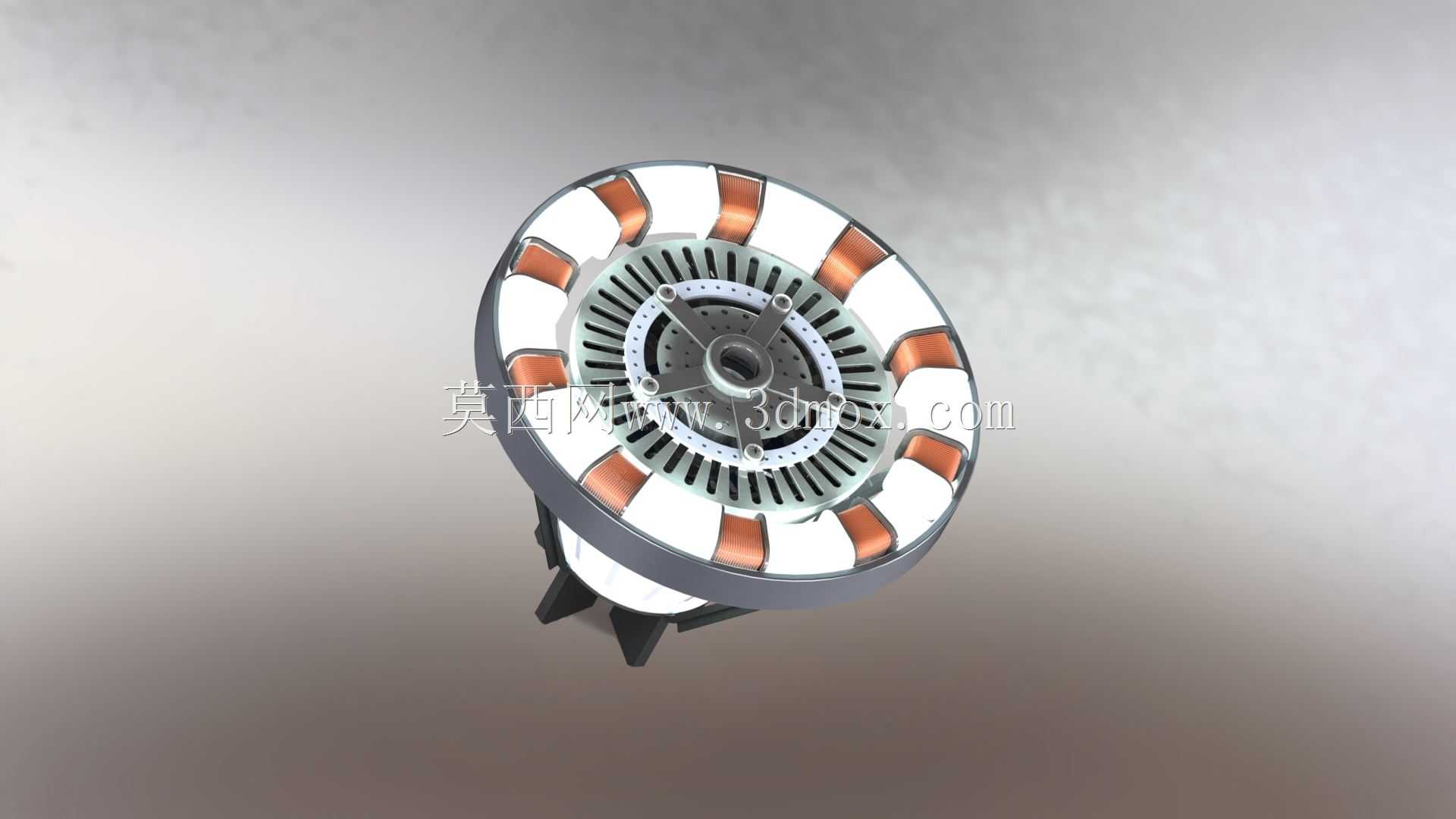

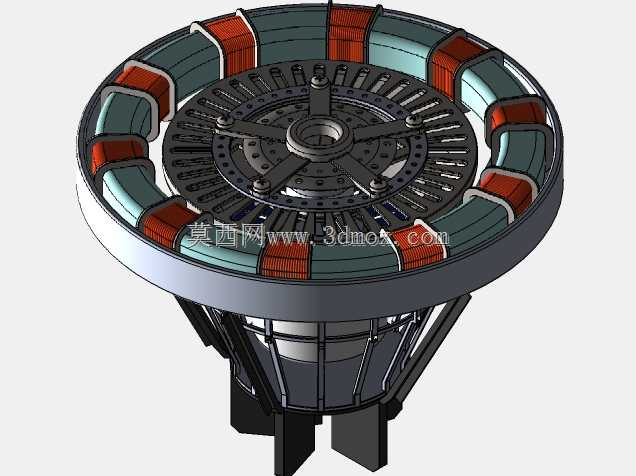

环形结构电弧电抗器三维结构设计

在特种装甲载具的供配电系统设计中，电弧电抗器是抑制回路浪涌、限制故障电弧扩散的核心电磁部件，这款环形结构的电弧电抗器，最初是针对紧凑安装空间的载具动力舱场景开发，区别于传统叠片式电抗器件，其采用圆周对称的绕组排布方式，能在有限的径向尺寸内实现更高的电感量冗余。从结构设计逻辑来看，这款电抗器将多组铜质绕组沿环形骨架圆周等距分布，每组绕组外侧设置绝缘隔磁衬套，避免相邻绕组在大电流工况下产生磁饱和干扰，中心位置预留的通孔为安装固定与走线通道，可直接套设在动力舱的中心走线柱上，不需要额外设计复杂的安装支架，大幅缩减了装配所需的空间占用。实际应用中，这类电抗器主要串接在载具的主供电回路与脉冲负载之间，当回路出现瞬时短路或者拉弧故障时，电抗器能在微秒级响应下抬升回路阻抗，将故障电弧的能量限制在安全阈值内，避免故障电弧窜入后端精密控制模块造成大面积器件损毁，同时在正常工况下，其对称的磁路结构能大幅降低漏磁，不会对周边的通讯传感设备产生电磁干扰。从安装边界来看，这款电抗器整体为圆盘式结构，轴向厚度控制在适配装甲夹层的安装尺寸范围内，底部设置三个等距分布的定位支脚，可直接通过螺栓固定在舱体的安装基板上，支脚与主体之间设置绝缘减震垫，既能抵消载具行进过程中产生的振动冲击，也能避免绕组与金属舱体直接接触造成绝缘击穿。设计过程中特意将绕组的散热面沿圆周外侧裸露，配合载具行驶过程中形成的自然风道，不需要额外加装散热附件就能满足持续大电流工况下的温升要求，中心区域的格栅式结构一方面为绕组端部提供防护，避免异物进入绕组间隙造成绝缘破损，另一方面也能形成辅助散热通道，带走绕组内侧积聚的热量。区别于工业固定场景使用的电抗器，这款结构在设计时充分考虑了载具的冲击振动工况，所有绕组端部都做了浸漆固化处理，环形骨架采用高强度绝缘复合材料一体成型，不会在持续振动下出现绕组移位或者骨架开裂的问题，整体的重量分布沿中心轴对称，在载具做大幅度机动动作时不会产生额外的偏心力矩，适配特种装备的严苛使用环境。
