垂直轴阻力型风力发电叶轮结构设计

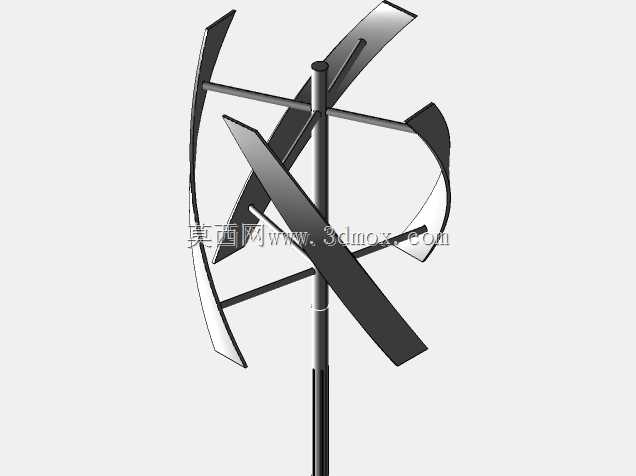

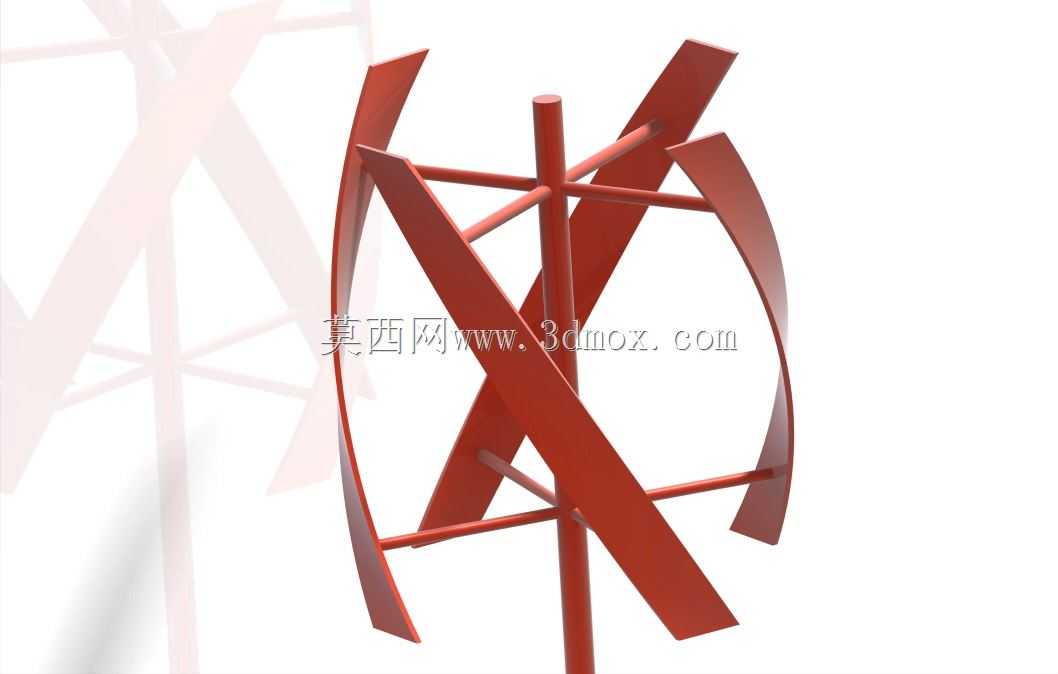

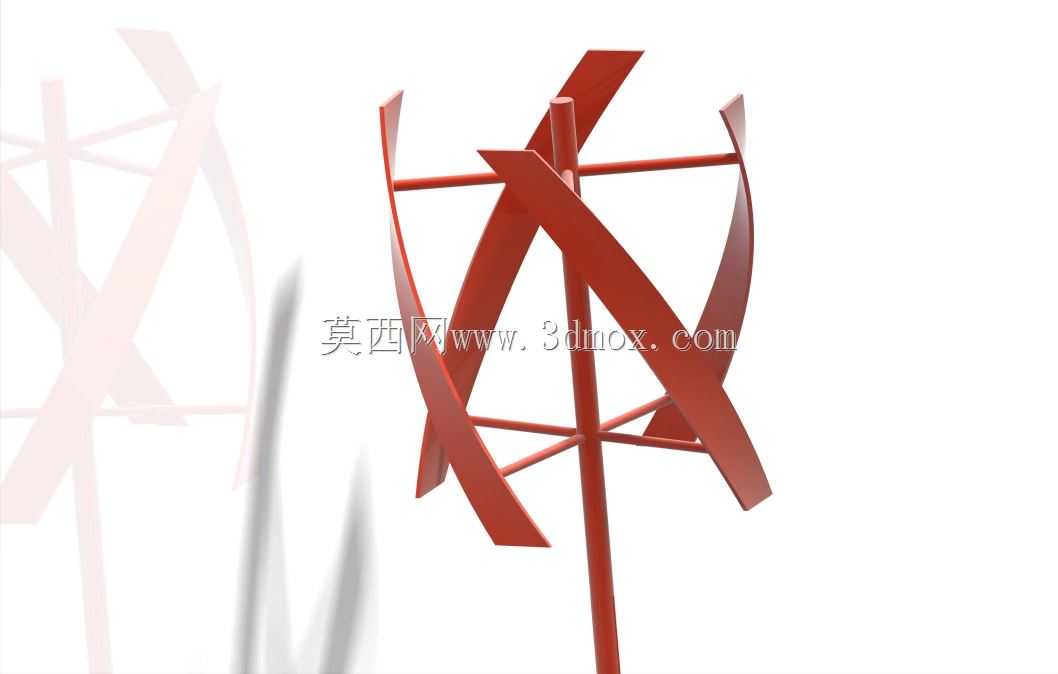

这款垂直轴风轮结构主要面向分布式离网供电场景设计，可适配牧区户用供电、海岛离网基站补能、城市道路监测设备供电、景区景观照明配套供电等多类应用场景，无需对风装置即可捕获任意方向来风的动能，相比传统水平轴风机，在紊流多发、风向多变的近地面安装环境下拥有更稳定的能量捕获效率，同时运行噪音更低，对周边人居环境的影响更小。从实际用途来看，该结构作为垂直轴风力发电设备的核心动能捕获部件，负责将流经叶片的空气动能转化为转轴的旋转机械能，为后端发电模块提供稳定的动力输入，可适配百瓦级至千瓦级的小型垂直轴发电机组，在低风速区间即可启动运转，适配国内大部分区域的年均风速条件。在功能特性层面，该结构采用对称式曲面叶片搭配交叉支撑的框架设计，叶片沿中心转轴周向均匀分布，曲面构型可在来风接触叶片时同时形成阻力差与升力分量，既降低了风轮的启动风速阈值，又能在高风速下通过结构自身的气动特性限制转速过快攀升，减少强风工况下的结构过载风险；交叉式的支撑连杆将各叶片与中心转轴牢固连接，可分散叶片运转时承受的气动载荷，避免长期交变载荷下出现叶片连接部位疲劳断裂的问题，整体结构无复杂传动外露部件，日常运维仅需定期检查转轴转动顺滑度即可，维护成本远低于同功率水平轴风机。设计思路上，该结构优先考虑近地面安装的可靠性与易用性，摒弃了传统水平轴风机必须配置的尾舵对风机构、变桨调节机构，整体结构件均可采用常规金属板材折弯、焊接工艺加工成型，无需复杂的曲面开模工序，大幅降低了小批量生产的制造成本；叶片的曲面弧度经过气动优化，在保证风能捕获效率的同时，尽可能缩小了风轮的整体径向尺寸，减少安装时所需的占地空间。从安装边界来看，该风轮中心转轴为标准圆柱构型，可直接适配常规立式风机的主轴安装座，安装时仅需保证转轴与水平面垂直即可，无需根据常年主导风向调整安装朝向；整体径向尺寸控制在较小范围，可直接安装在灯杆、监控立杆、建筑屋顶附属支架上，安装时预留的径向安全距离仅需略大于风轮半径即可，不会对周边通行、设施排布造成过多影响，中心转轴上下端均预留了标准连接位，可快速搭配对应功率的发电模块、支撑塔架完成整套机组的组装，适配各类小型分布式风能利用项目的快速部署需求。
