十字轴式万向联轴器传动接头结构

　　该万向接头属于两轴间存在轴线偏角工况下的核心传动连接件，在各类需要变角度传递扭矩的机械系统中承担动力衔接作用，常见于工业传动流水线、车辆转向与动力传输支路、小型机床进给机构、农用作业机具动力输出端、轻工设备的可调角度传动工位，也可用于实验台架中需要频繁调整输入输出轴相对夹角的测试场景。

　　从实际功能来看，这类万向接头的核心作用是在主动轴与从动轴无法保持严格同轴、且工作过程中两轴夹角存在小幅动态变化的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行时机架形变、振动带来的轴系错位影响。和刚性联轴器相比，它允许两轴在一定角度范围内相对偏转，不需要在装配时强行将两根轴调整至完全同轴，大幅降低了长传动链路的安装校准难度，也能避免轴系因错位产生的附加弯曲应力，保护配套的轴端、轴承与动力源部件。

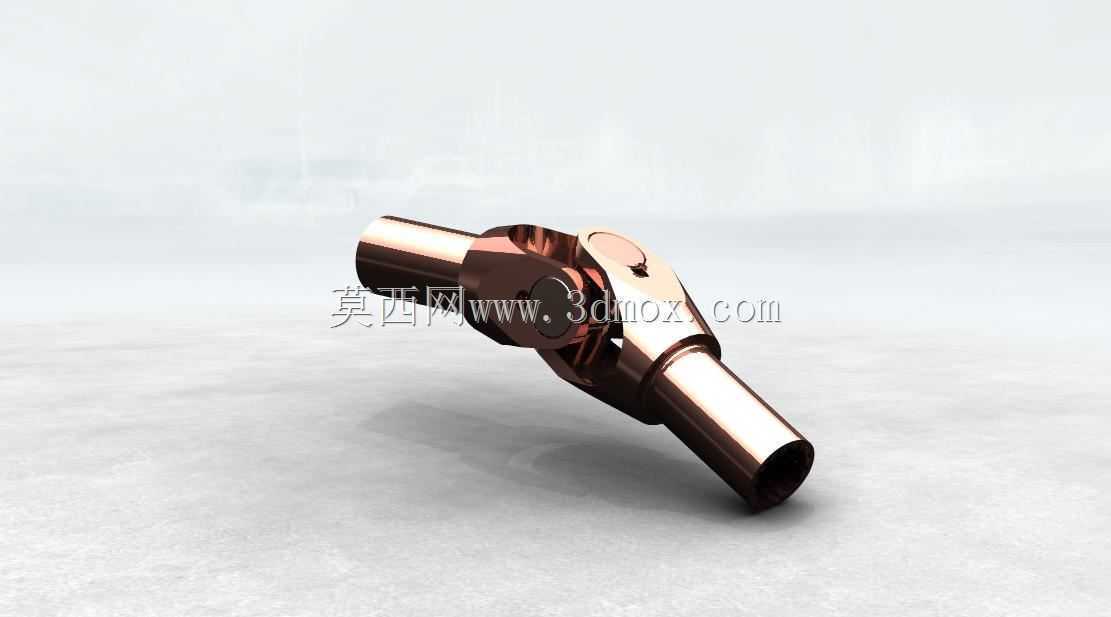

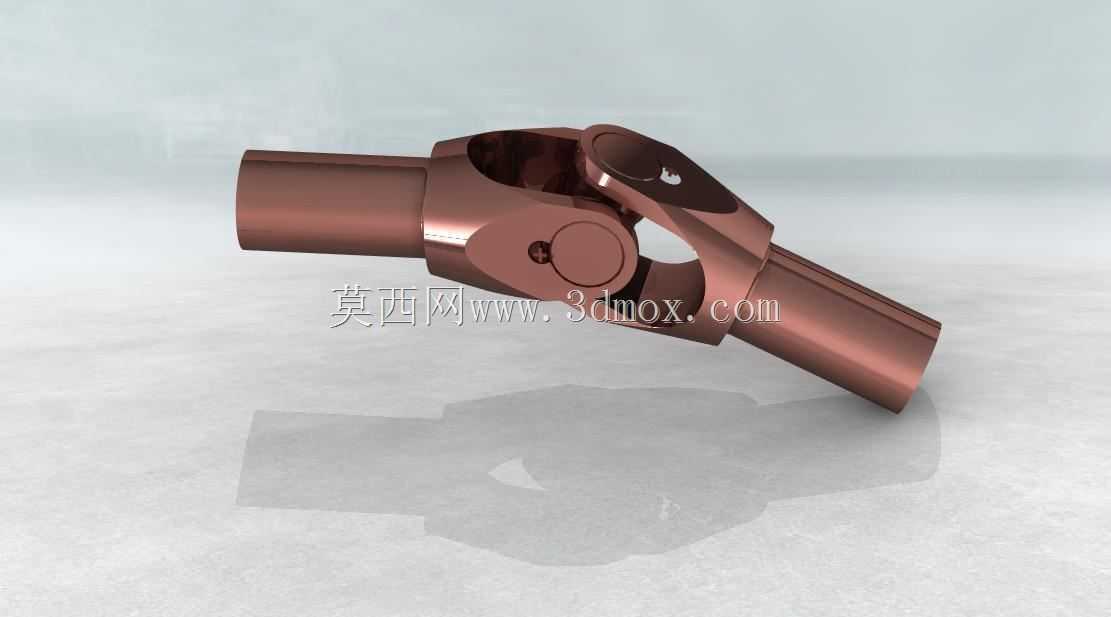

　　结构设计上，该接头采用经典十字轴铰接方案：两端为带轴孔的连接叉头，分别对接输入轴与输出轴，中间通过十字形的铰接销轴将两个叉头十字交叉装配，销轴与叉头的配合位置预留转动间隙，让两个叉头可以分别绕十字轴的两个互相垂直的轴线独立摆动，最终实现两轴之间的角度补偿。叉头与轴体衔接的部位做了加厚过渡处理，避免扭矩传递过程中在叉根位置出现应力集中；十字销轴的装配位置设置了限位结构，防止销轴在高速旋转过程中沿轴向窜动脱出。整个零件的外形为对称回转加叉形的组合结构，两端的连接轴段为等直径圆柱面，既可以设计成通孔形式穿入传动轴后用顶丝锁紧，也可以做成实心轴端直接和配套轮毂焊接或过盈装配。

　　在外形尺寸与安装边界层面，这类小型万向接头的整体长度由两端轴段的插入深度和中间铰接段的宽度共同决定，设计时首先要根据传动系统的额定扭矩核算十字销轴的直径：销轴直径过小会在冲击扭矩下发生剪切断裂，叉头的开口宽度需要和十字轴的轴颈长度匹配，保证两个叉头在摆到最大允许偏角时不会发生侧面干涉。两端轴段的直径要和配套设备的轴孔尺寸保持一致，轴段的插入长度需要满足扭矩传递的接触面积要求，避免接触面压应力过大出现打滑。安装时需要预留出接头摆动的径向空间，当两轴偏角调到设计上限时，接头的外轮廓不能和周边的机架护罩、管线发生碰撞；如果是单万向节使用，要注意其瞬时传动比会随轴夹角变化产生波动，夹角越大转速波动越明显，对传动平稳性要求高的场合可以成对布置两个万向接头，通过相位对齐抵消转速波动。建模过程中需要重点验证叉头在最大摆角下的运动间隙，确认十字销轴和叉头孔的配合公差，同时校核叉根、销轴这两个高应力位置的结构强度，保证在额定载荷下不会出现塑性变形。
