空客A320民航客机前起落架结构设计

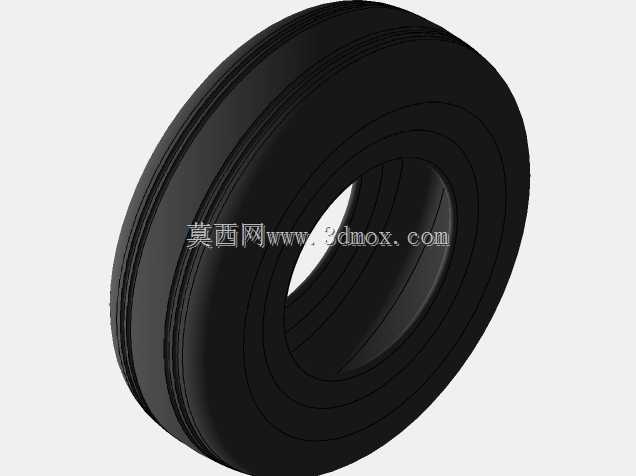

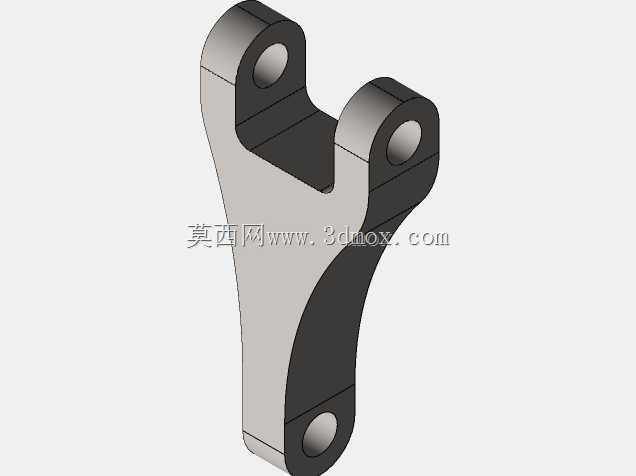

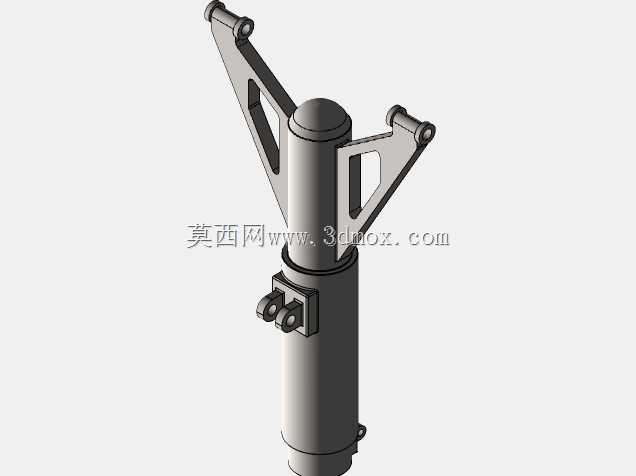

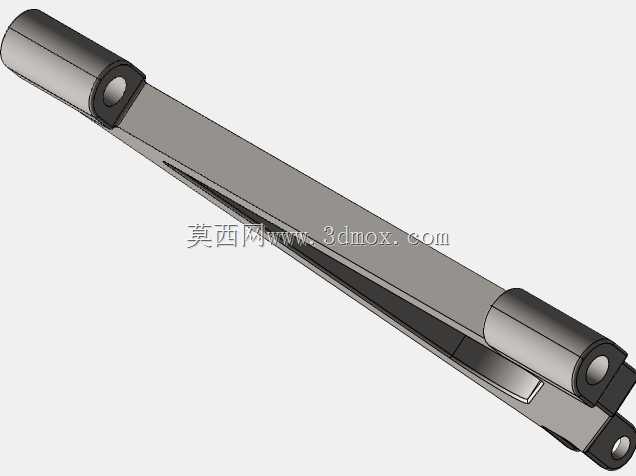

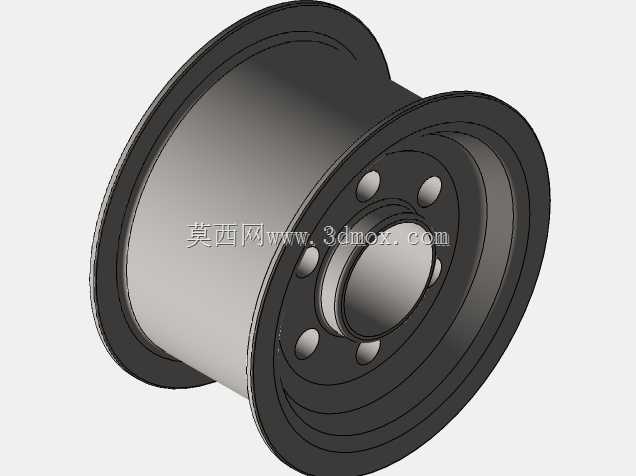

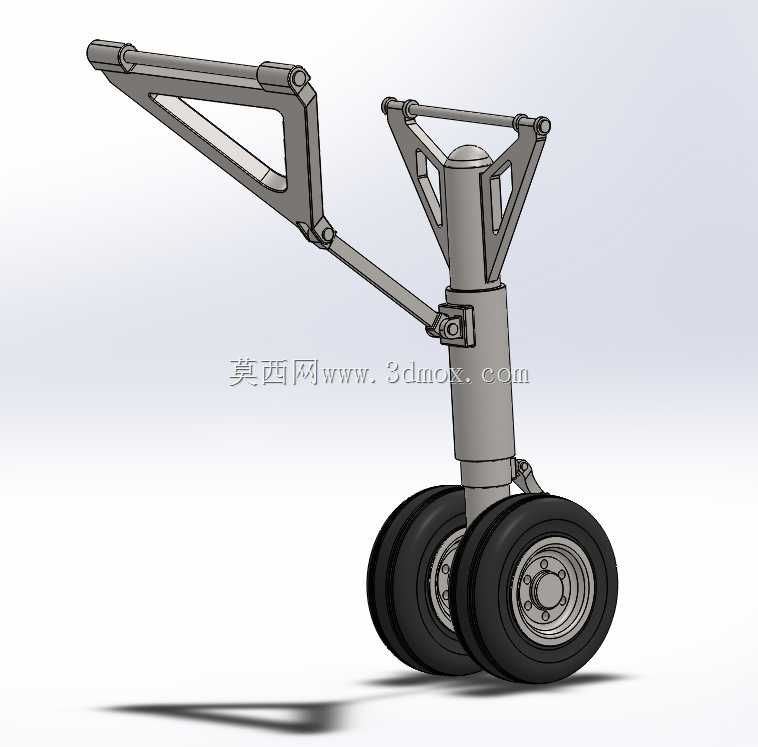

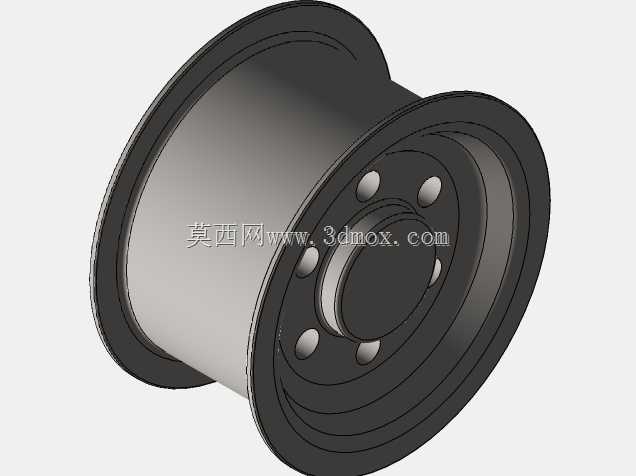

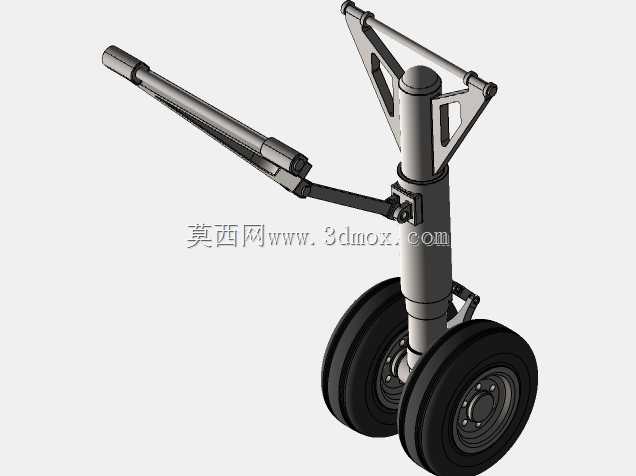

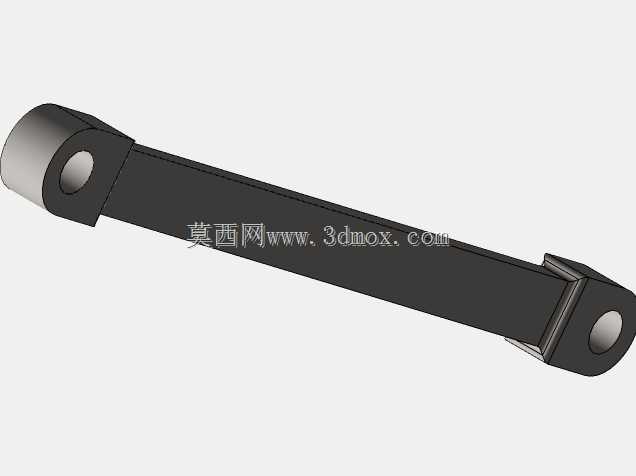

该模型还原的是窄体民航客机配套的前起落架总成，作为民用航空飞行器地面支撑系统的核心组成部分，主要应用于干线民航客机的地面滑行、起飞滑跑、着陆接地阶段的载荷承载与方向操控场景，是保障飞机地面运行安全的关键机载部件。在实际飞行作业流程中，前起落架承担着整机约15%的静态载荷，着陆接地阶段会配合主起落架吸收垂直方向的冲击动能，滑行过程中则通过与转向机构联动，响应驾驶舱的转向操纵指令，实现飞机在跑道、滑行道上的方向调整，同时在飞机起降的高速滑跑阶段，为机身前部提供稳定的支撑，避免机身俯仰角度超出安全阈值。从功能特性来看，该前起落架采用双轮并列布局，相比单轮结构能够有效降低机轮对跑道面的压强，适配不同等级的民用机场跑道条件，同时双轮冗余设计也能在单轮出现故障时维持基本的支撑能力，提升地面运行的安全裕度。核心的减震支柱采用油气混合式减震结构设计，通过油液流过节流孔的阻尼作用与高压气体的压缩回弹，逐级吸收着陆冲击与地面颠簸产生的振动能量，避免刚性冲击传递至机身结构，保障机载设备与乘员的安全。上部的三角支撑与斜撑杆结构构成了完整的承力桁架，在放下锁止状态下能够将地面载荷均匀传递至机身前部的加强框结构，收放状态下则可通过铰接点转动，收纳至机身前部的起落架舱内，降低飞行过程中的气动阻力。在设计思路层面，该结构优先满足航空部件的高可靠性要求，所有铰接转动部位均预留了润滑与磨损补偿空间，承力构件的力线传递路径尽可能平直，减少应力集中区域，同时整体结构在满足强度要求的前提下做了轻量化优化，斜撑杆采用镂空桁架结构，在不降低结构刚度的前提下减少不必要的材料冗余，控制整体重量以提升飞行器的燃油经济性。从安装边界来看，该起落架的上部铰接点与机身承力框的安装接口位置、收放转动的行程范围均匹配窄体客机的前部机身轮廓，放下状态下的机轮离地高度、支柱行程预留量符合民航客机的起降姿态要求，双轮布局的轮距尺寸适配前起落架舱的内部收纳空间，不会在收放过程中与舱壁、舱门结构产生运动干涉，转向作动筒的安装位置预留了足够的操纵行程，能够满足飞机地面滑行时的最大转向角度需求，整体结构的外形轮廓也充分考虑了地面维护的操作空间，便于机务人员开展日常检查、轮胎更换、减震支柱充油充气等维护作业。
