钛材3D打印用六轴机械臂控制惰性气室

这套惰性气体保护腔体，核心服务于活性金属的激光熔融增材制造场景，针对钛及钛合金打印过程中极易与空气中氧、氮、氢元素发生反应引发打印件脆化、气孔、力学性能不达标的痛点设计，整套装置搭配六轴工业机械臂完成作业流程，替代传统人工在密闭腔体内的操作，规避高危环境下的人员作业风险。

设计阶段首先划定了安装边界，整套气室落地安装的平面尺寸控制在2.2m×1.8m范围内，腔体净高度预留1.6m，既保证六轴机械臂全行程运动无干涉，也适配常规工业厂房的层高与车间通道运输要求，腔体底部设置调平支撑脚，可直接固定在硬化混凝土地面，无需额外做大型设备基础，降低产线部署成本。腔体采用分段式密封结构，主体舱壁选用冷轧钢板焊接后做表面喷塑处理，观察窗采用加厚钢化玻璃搭配密封胶条压装，所有穿线孔、机械臂过孔都采用双层氟橡胶密封圈做动密封处理，可将腔体内氧含量控制在100ppm以下，水含量控制在50ppm以下，满足钛材打印的惰性环境要求。

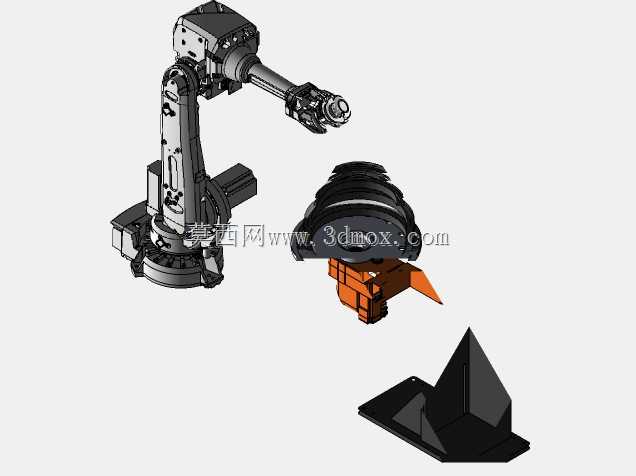

功能配置上，腔体预留了送粉器接口、除尘系统接口、气体循环净化接口，可直接对接现有金属3D打印的配套辅机，侧面设置双门过渡舱，可在不破坏主腔体惰性氛围的前提下完成打印工件、耗材的取放，减少每次作业前的抽真空、洗气时间，提升生产效率。六轴机械臂的安装基座设置在腔体外侧，仅作业末端伸入腔体内部，既减少腔体内的占用空间，也方便机械臂的日常维护保养，避免金属粉尘侵入机械臂关节造成磨损。机械臂末端可搭载激光加工头、取件夹具、清粉工具，完成打印过程中的轨迹运动、成型件取放、腔体内余粉清理等多工序作业，相比传统立式3D打印设备的固定成型缸结构，这套气室配合机械臂可实现大尺寸异形钛构件的多姿态打印，突破成型尺寸限制。

设计过程中重点做了运动干涉校核，模拟机械臂全行程运动的极限位置，确保腔体内部的工装架、送粉管路、除尘风口都不会与臂身发生碰撞，同时在腔体内部设置了安全光栅，一旦机械臂运动超出预设范围或者舱门异常开启，会立即触发设备停机，避免生产安全事故。气室的气体循环管路采用下进上出的流向设计，配合腔体内的导流板，可将打印过程中产生的金属粉尘快速带至除尘端口，减少粉尘在腔体内壁、机械臂表面的沉积，降低清理维护的频次。
