适配六轴机器人的增材制造惰性气体防护腔

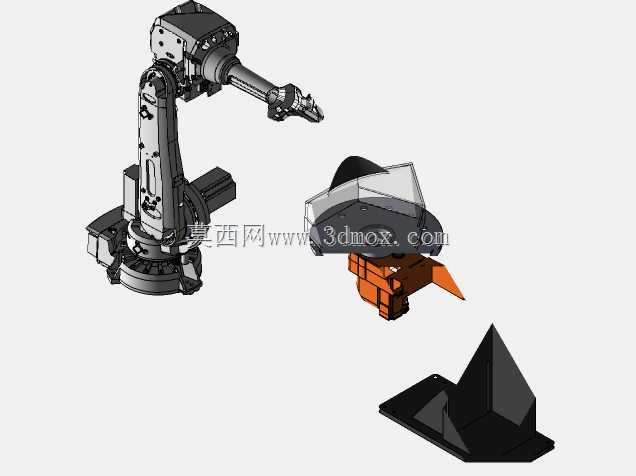

这套适配六轴工业机器人的惰性气体防护结构，主要面向钛合金等活性金属的增材制造作业场景，解决这类材料在高温熔融沉积过程中极易与空气中的氧、氮、氢元素发生反应，导致成型件出现脆化、气孔、夹杂等性能缺陷的核心问题。整套结构没有采用传统封闭式大舱体的设计思路，而是结合六轴机器人的运动作业半径做分区布局，将气体保护范围精准覆盖在激光熔融作业的核心区域，在保证防护效果的前提下大幅压缩了腔体的整体容积，既减少了惰性气体的单次充入量与作业过程中的气体损耗，也避免了大尺寸密封舱对机器人运动范围的过度限制，让六轴机器人的多自由度运动优势可以充分发挥，能够完成复杂曲面、大尺寸异形构件的增材加工作业。从结构布局来看，整套防护结构分为三个核心部分：与机器人末端执行器随动的局部密封罩、固定安装的成型作业基座、以及边角位置的气流导流构件。随动密封罩采用半开放的裙边式结构，边缘做柔性耐温密封处理，可跟随机器人末端的打印头同步移动，始终将熔融成型区域笼罩在高纯度惰性气体氛围内，罩体预留了激光头、送丝/送粉管路的安装接口，接口位置做阶梯式密封结构，避免气体从管路间隙泄漏。固定基座采用带安装定位孔的平板结构，表面做硬质阳极氧化处理，既可以作为成型件的沉积承载平台，也可通过T型槽快速装夹异形工件的定位工装，基座的安装边界预留了与地面预埋螺栓、周边除尘管路的对接位置，安装时可根据车间实际布局调整固定方位，不需要额外改造现有机器人工作站的地基结构。边角位置的三角导流构件，沿腔体内壁做倾斜布置，配合充排气口的位置设计，可引导惰性气体在防护区域内形成稳定的层流气流，将打印过程中产生的烟尘、飞溅颗粒及时带离作业区，避免烟尘附着在激光保护镜片上影响加工精度，同时减少腔体内的紊流导致的气体纯度波动。设计过程中针对六轴机器人的全行程运动轨迹做了干涉仿真校验，所有固定结构的安装位置都避开了机器人各关节的极限运动包络面，随动罩的外形尺寸经过反复迭代，在完全覆盖熔融区域的前提下尽可能缩小体积，降低随动结构给机器人末端带来的额外负载，避免负载过大影响机器人的运动定位精度。整套结构的密封面都采用阶梯式止口设计，配合耐温硅胶密封条，可将腔体内的氧含量稳定控制在100ppm以下，满足钛合金、高温合金等活性金属增材制造的气氛保护要求，同时不需要对原有六轴机器人的结构做任何改装，可直接配套现有工业机器人增材工作站使用，大幅降低了活性金属3D打印设备的改造成本。
