指针式百分表精密测量工具三维设计

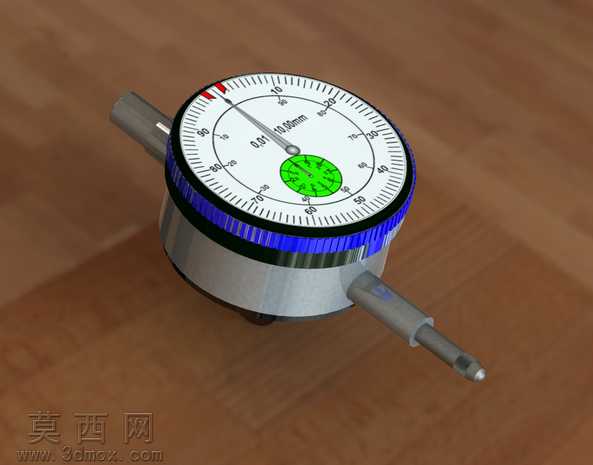

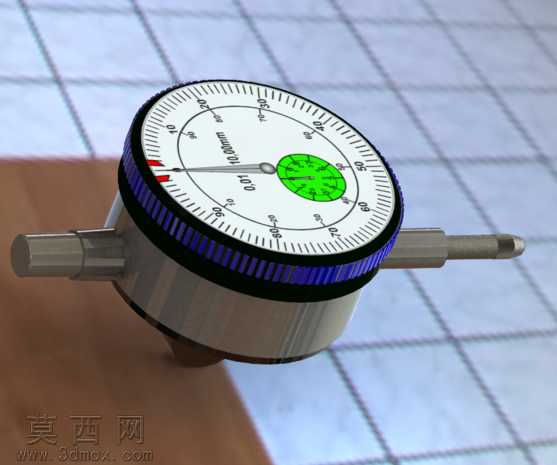

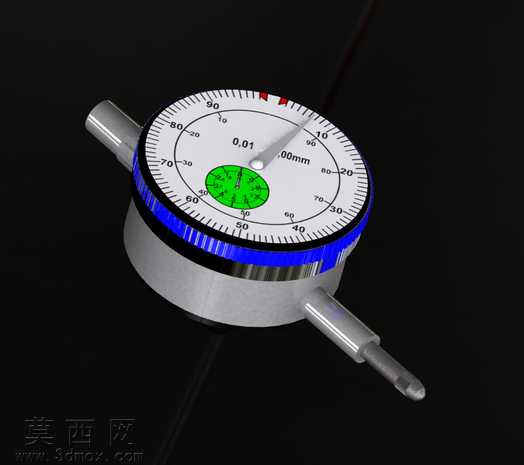

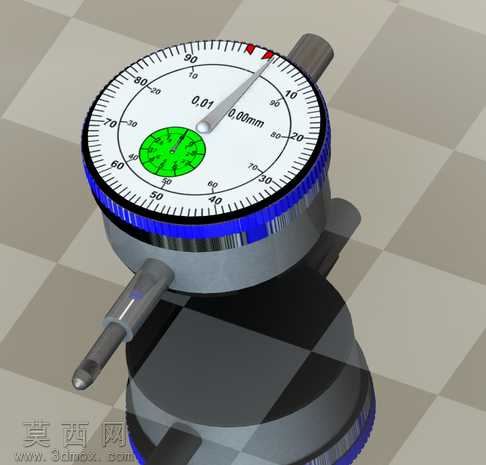

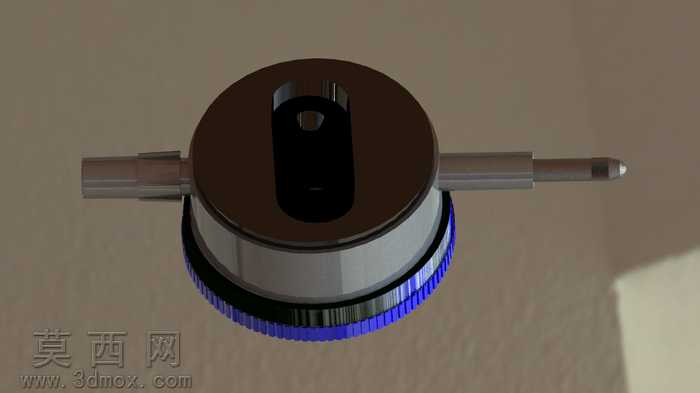

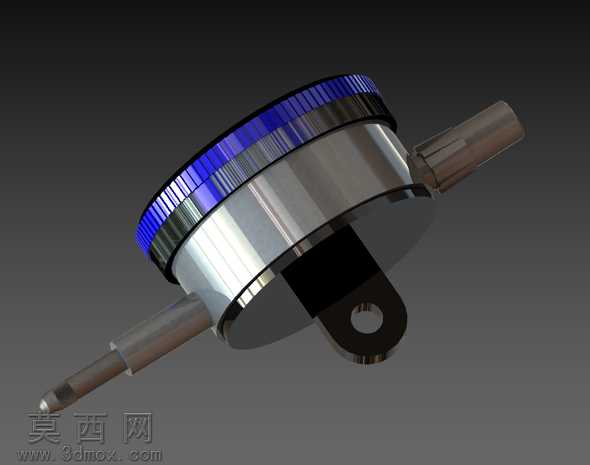

本作品为指针式百分表的三维数字化设计模型，完整还原了这类精密长度测量工具的全部结构细节。建模过程中严格遵循百分表的实际传动逻辑与尺寸比例，首先搭建核心的齿轮齿条传动机构，将测杆的直线位移通过齿条转化为齿轮的旋转运动，再经过多级齿轮组的放大传递，最终带动表盘指针完成偏转，实现微小位移的放大读数，整套传动结构的齿形参数、啮合间隙都按照真实量具的设计标准进行还原，保证结构运动逻辑的合理性。外观建模部分，对金属表壳做了细腻的倒角与滚花细节处理，表圈的防滑纹理、测头的硬质合金端头造型、提手的握持曲面都逐一还原，表盘刻度采用精准的环形阵列绘制，0.01mm的分度值刻度线长短区分清晰，小表盘的整毫米计数刻度与主表盘刻度对齐准确，指针的造型也做了轻量化的锥度设计，还原真实量具的细节特征。材质渲染阶段，为不同部件匹配了对应的物理材质：表壳与金属结构件采用哑光镀铬金属材质，还原金属表面的细腻磨砂质感；表圈采用蓝色硬质塑料搭配金属包边，呈现出工业量具的典型外观；表盘采用乳白色哑光工程塑料材质，刻度印刷清晰锐利；测杆部分采用抛光不锈钢材质，突出测量工作面的光洁度；测头部分采用高亮硬质合金材质，体现其耐磨的特性。场景渲染采用棋盘格地面搭配柔和的影棚光源，通过多角度的光影投射突出模型的结构层次感，金属部件的反光、塑料部件的漫反射效果都经过反复调试，最终呈现出逼真的产品展示效果。设计过程中兼顾了外观还原与结构合理性，既可以作为机械测量课程的教学演示模型，也可用于虚拟装配、工业场景搭建等用途，完整展现了精密量具的设计特点与结构原理。
