致动器驱动2:1比例推进阀结构设计

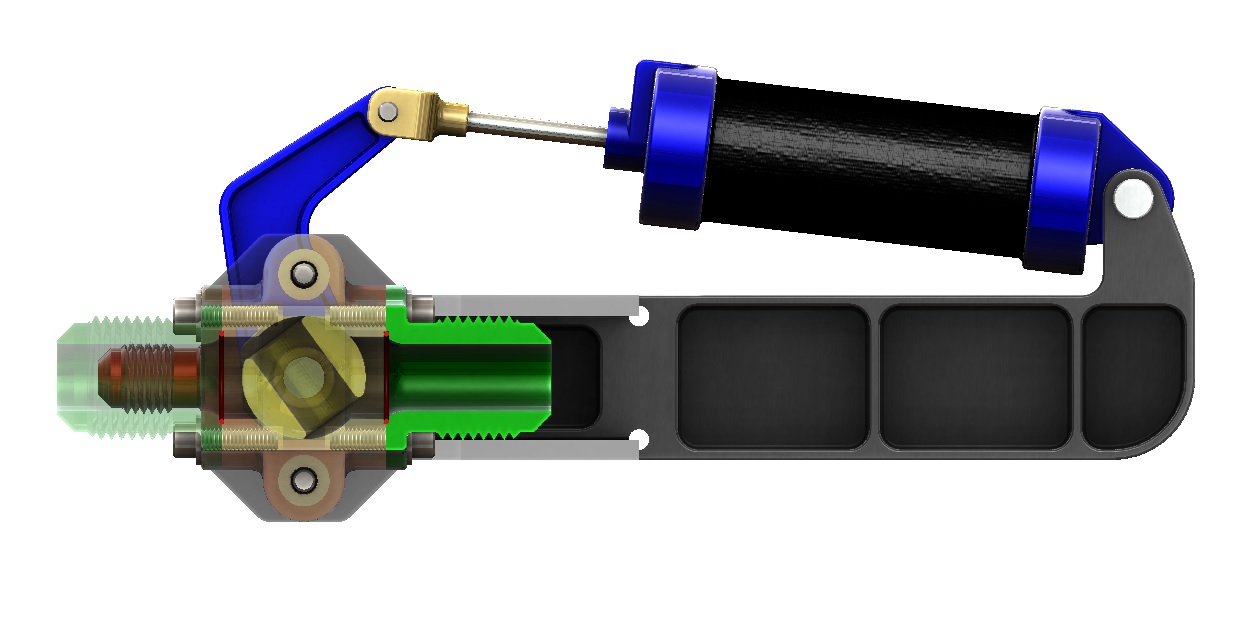

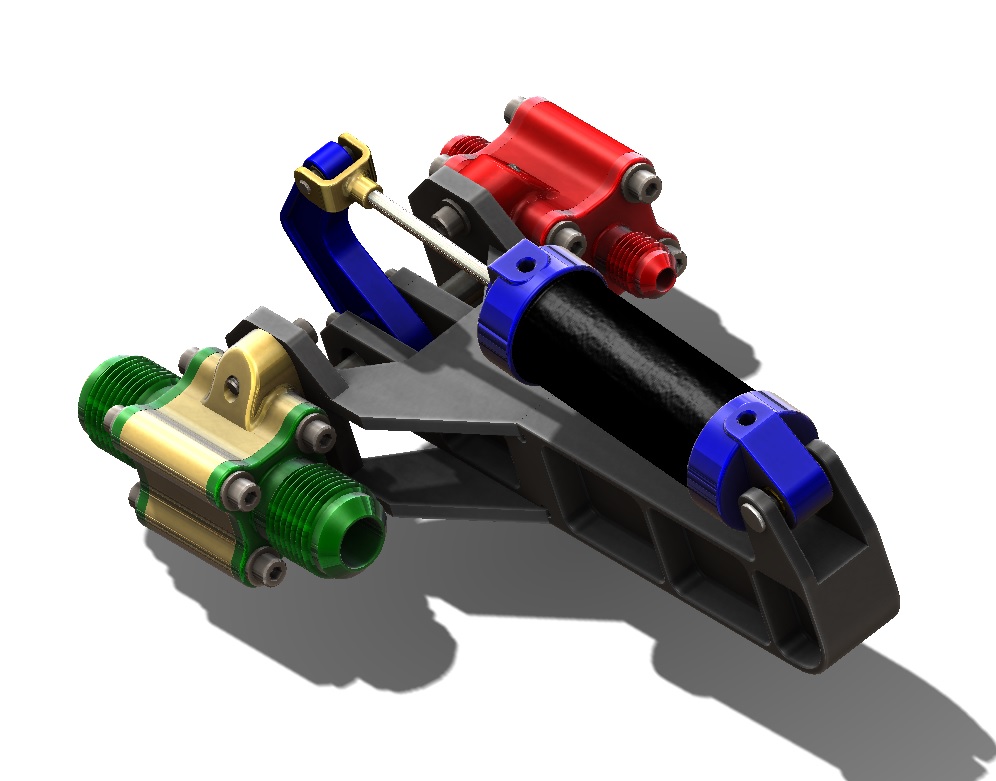

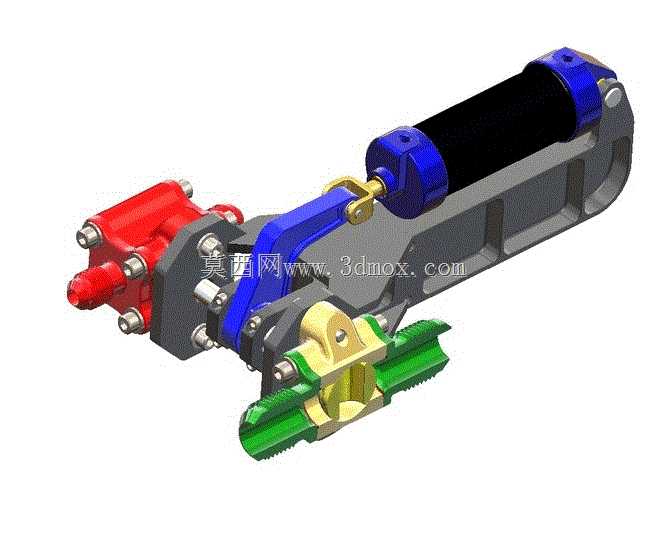

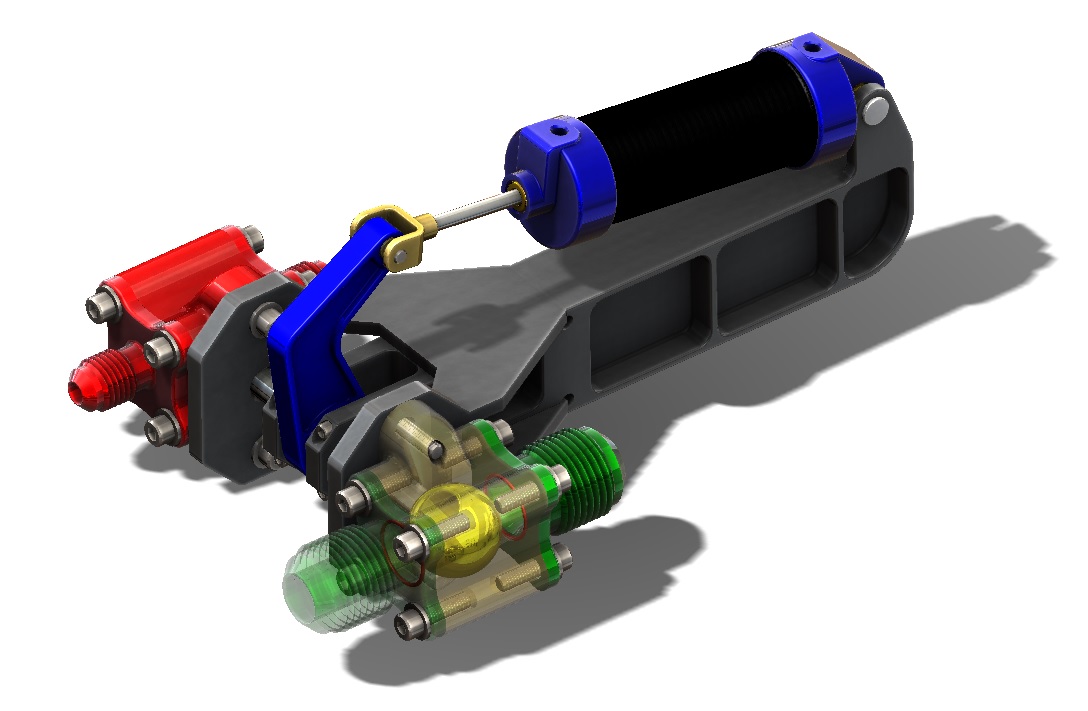

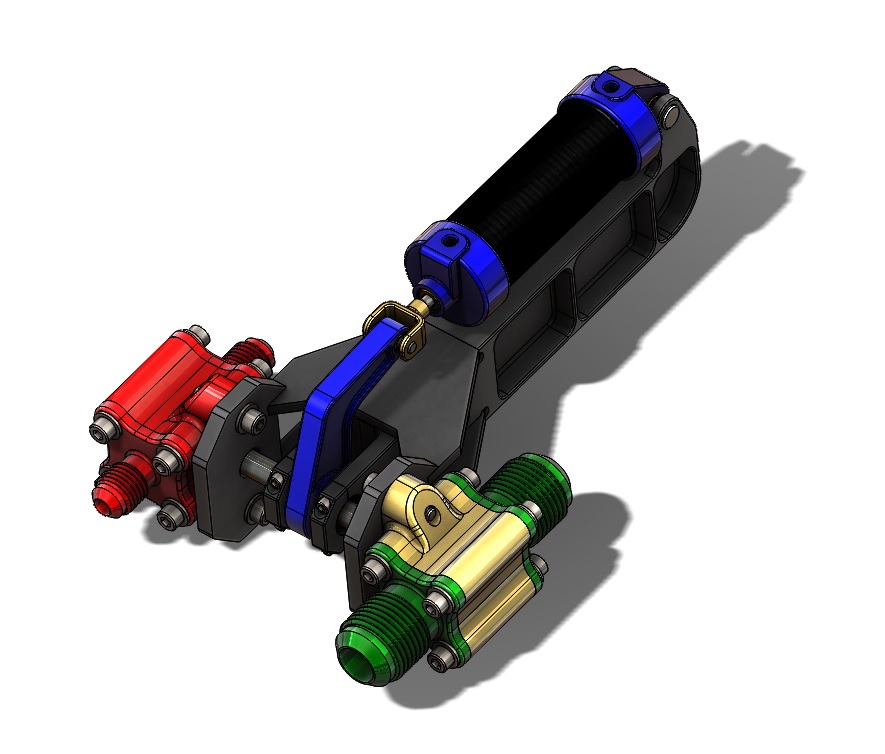

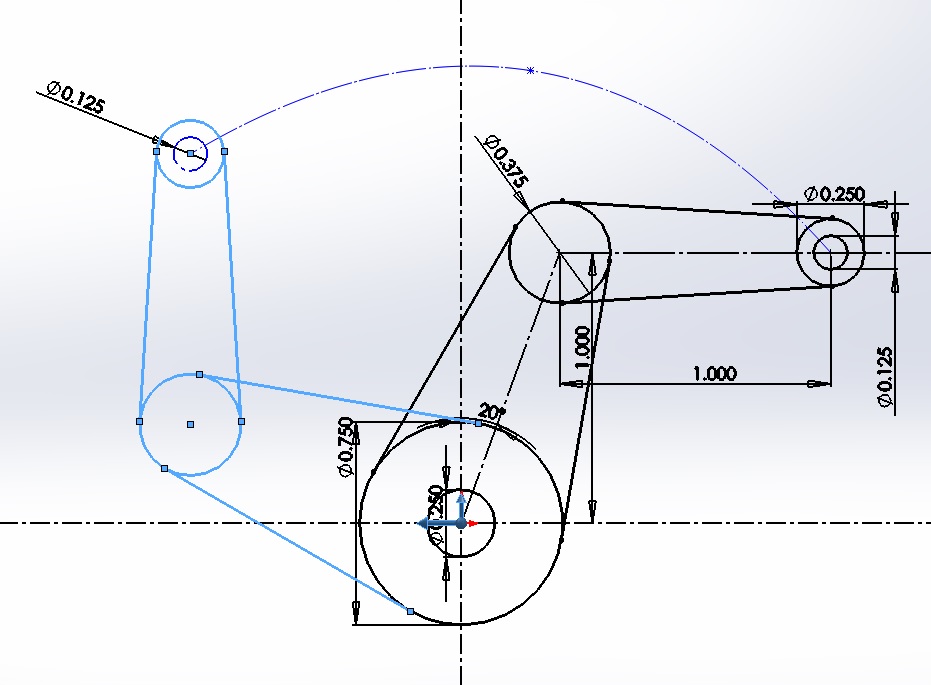

这款致动器驱动的2:1推进阀，主要面向流体动力控制场景设计，可应用在小型液压动力回路、气动执行系统、特种作业装备的流体调节单元中，承担介质通断切换、流量比例调控、压力匹配输出的核心作用，能够在紧凑的安装空间内完成双路介质的同步调控，适配对控制精度、响应速度有一定要求的流体输送工况。从功能特性来看，该阀采用2:1的驱动传动比设计，致动器的输出行程经过杠杆结构的比例转换后，可精准驱动阀芯完成对应开度的调节，相比直驱式阀件，能够在同等致动器输出力下获得更大的阀芯调控推力，有效降低高压介质下的驱动负载，提升阀件动作的稳定性与可靠性；阀组的多接口布局可同时对接两路介质通路，配合端部的快装连接结构，能够快速完成管路对接，减少现场安装的调试工作量。在设计思路上，整体采用模块化的结构拆分逻辑，将致动器安装座、杠杆传动组件、阀芯调节单元、管路连接端做独立结构设计，各部件之间通过标准紧固件完成装配，既方便后续的维护拆解，也可根据实际工况需求替换不同规格的阀芯、调整传动杠杆的连接点位，实现不同控制比例的适配；结构受力层面重点优化了杠杆传动的受力路径，将传动支点布置在刚性最强的阀座基体上，避免长期往复动作带来的结构形变，同时在各运动铰接位置预留了润滑与耐磨结构的安装空间，延长部件的往复使用寿命。从外形尺寸与安装边界来看，整体结构沿致动器轴向呈长条形布局，横向最大尺寸集中在管路连接端，安装时可通过阀座上的预留安装孔完成基面固定，周边需预留出致动器接线、管路接头拆装的操作空间，垂直方向的结构高度经过压缩设计，可适配安装空间局促的设备集成场景，各外接接口的位置排布避开了紧固件的拆装路径，不会出现安装工具与周边结构干涉的问题，能够满足多数中小型流体控制设备的集成安装需求。
