航空航天用精密阀套机械结构设计

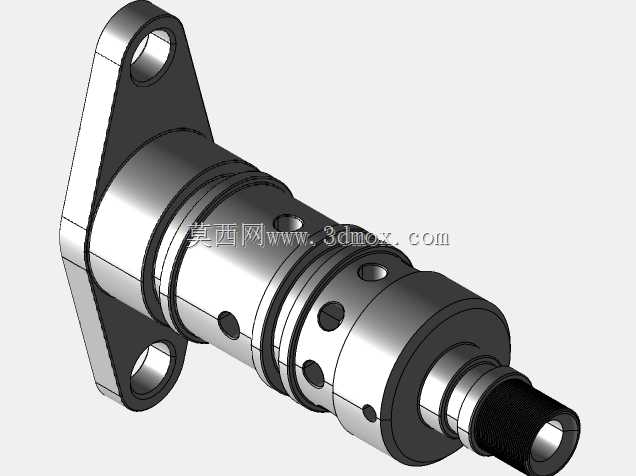

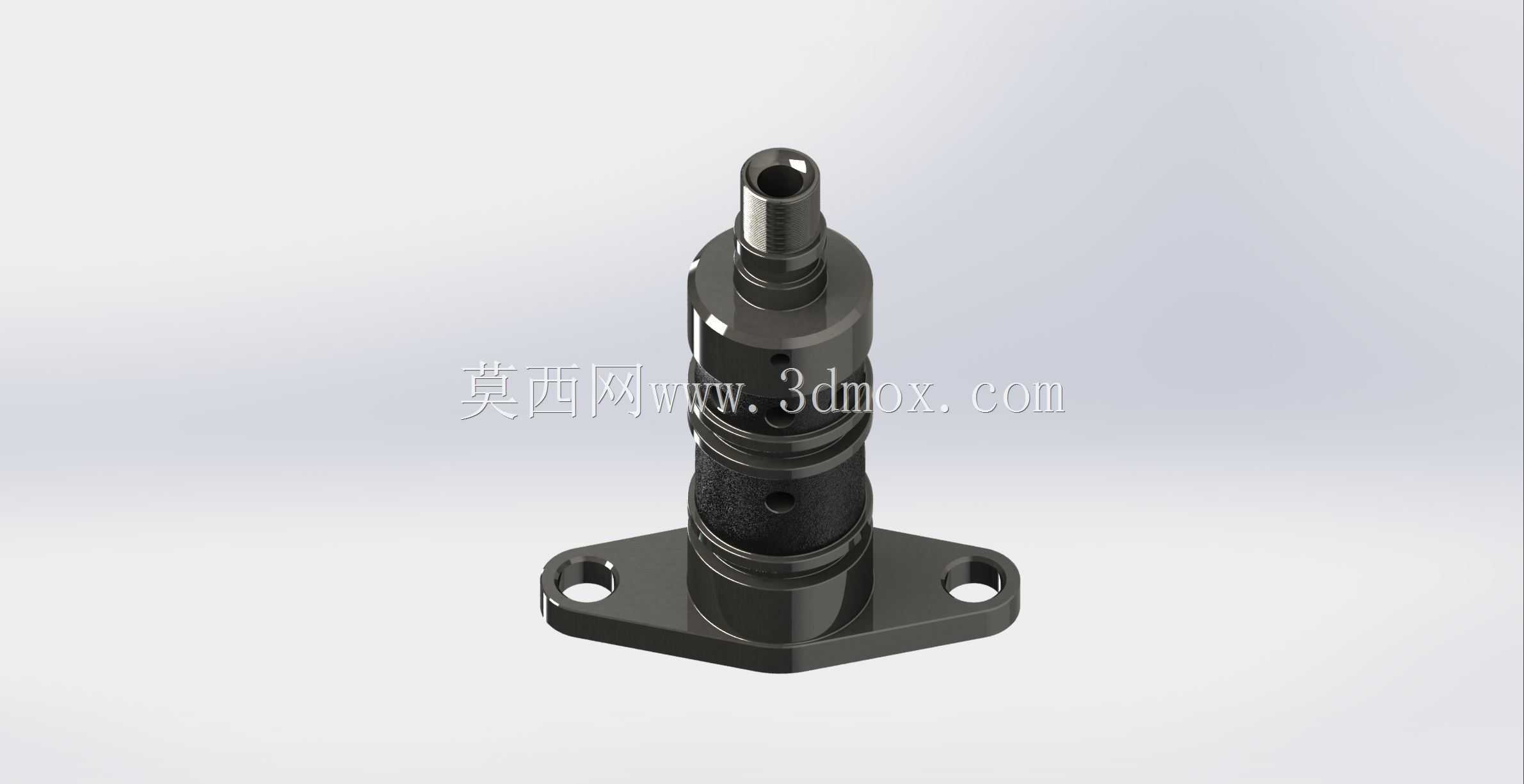

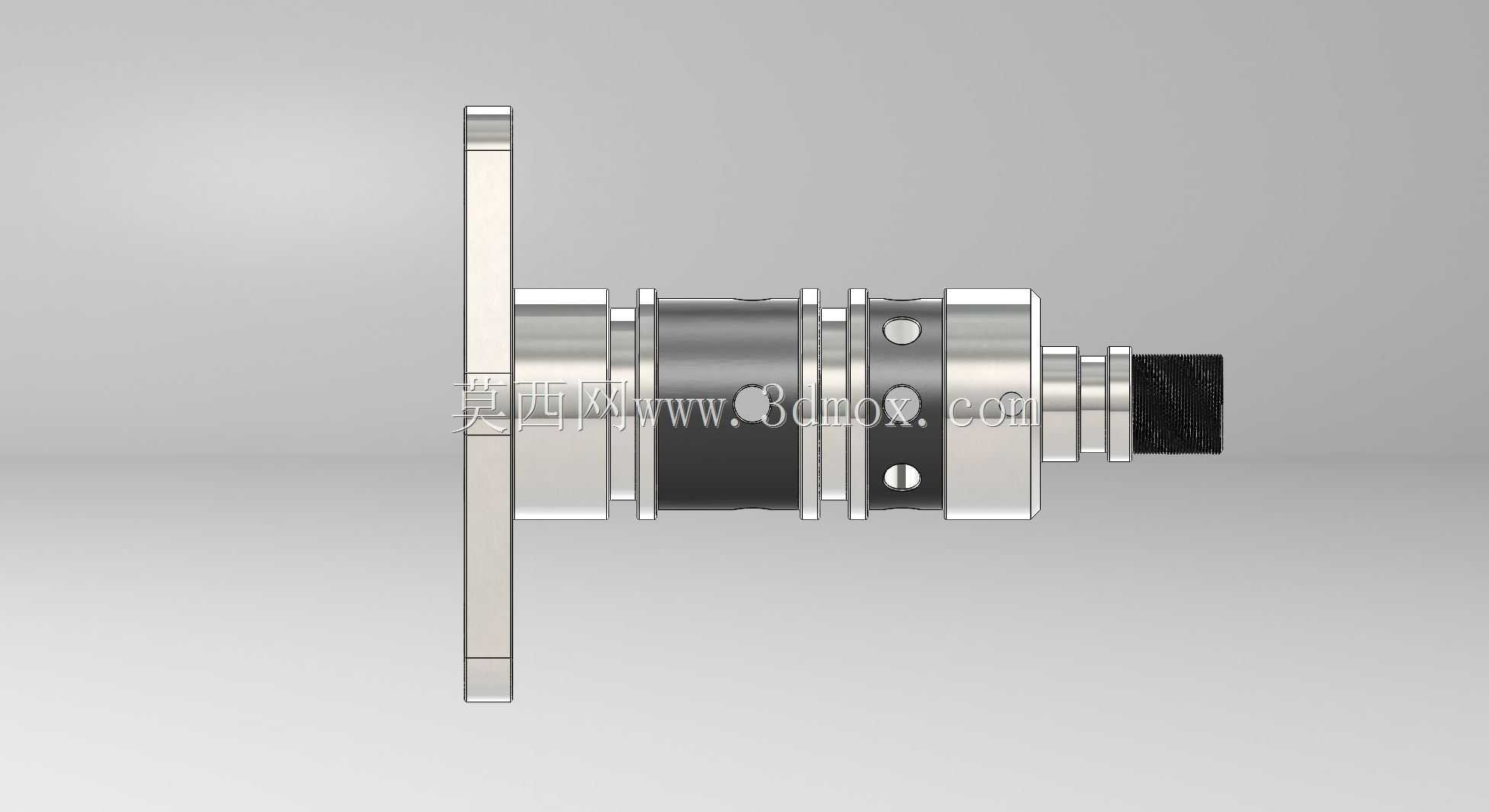

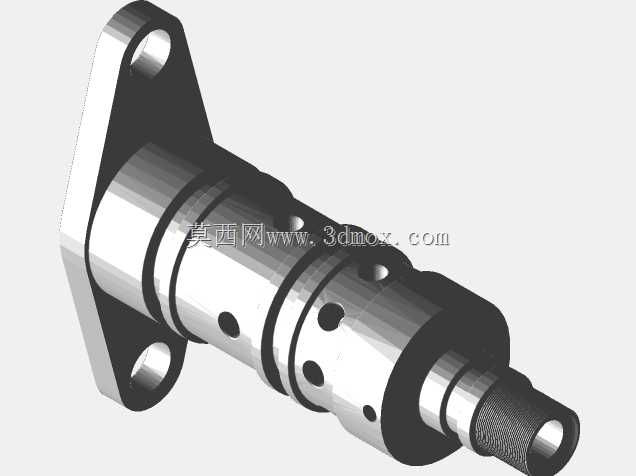

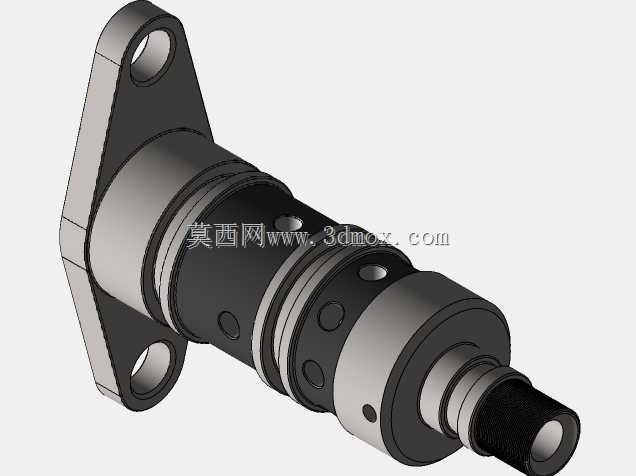

该阀套是应用于航空航天流体控制系统的核心精密配套零件，主要适配航空液压管路、燃油调控回路以及航天动力系统的流体调节单元，在极端工况下承担介质导流、压力调控、阀芯配合导向的核心作用，能够在高低温交变、高压差、强振动的机载或箭载环境中保持稳定的密封性能与运动配合精度，保障流体控制系统的调控可靠性。从功能特性来看，该阀套采用多阶轴段式结构设计，一端设置带安装定位孔的法兰盘结构，用于与阀座端面实现精准贴合定位，通过法兰面的压紧配合实现端面静密封，避免介质从安装结合面出现泄漏；中间段设置多组环形密封槽与配合轴颈，密封槽用于安装适配的密封圈，隔绝不同压力区间的介质腔，防止高低压腔窜液影响调控精度，配合轴颈则与阀芯实现高精度间隙配合，既保证阀芯往复运动的顺畅性，又将配合间隙控制在微米级，减少介质内泄量；靠近输出端的轴段设置有定位销孔与锁紧螺纹段，用于安装限位结构与外接管路接头，端部的防滑纹理结构可提升接头安装时的锁紧可靠性，避免设备运行过程中因振动出现接头松动脱落的问题。在设计思路上，该阀套完全遵循航空航天零件的轻量化与高可靠性设计原则，在满足结构强度与配合精度要求的前提下，对非配合轴段进行了等强度减径处理，尽可能降低零件自身重量，适配航空航天产品对载荷重量的严苛要求；所有轴段的过渡位置均采用圆角过渡设计，避免应力集中问题，提升零件在交变载荷下的疲劳强度，延长零件的使用寿命；密封槽的尺寸与形位公差经过反复校核，既保证密封圈安装后有足够的压缩量实现密封，又避免压缩量过大导致密封圈磨损过快。从外形尺寸与安装边界来看，该阀套整体为同轴回转体结构，最大外轮廓尺寸为法兰盘的外径尺寸，安装时需保证法兰端面与阀座安装面的平行度公差，同时保证阀套内孔轴线与阀芯运动轴线的同轴度，避免出现卡滞、偏磨问题；各配合轴颈的外径公差、表面粗糙度均按照精密配合要求设计，可通过数控车削、外圆磨削的加工工艺实现精度要求，内孔与外圆的同轴度、各密封槽的位置度公差均设置在合理范围内，既满足功能使用要求，又兼顾加工工艺性，降低生产制造的难度与成本。该阀套的结构设计充分考虑了航空航天场景的特殊使用需求，在材料适配性上可选用高强度不锈钢或航空铝合金材料，经过相应的热处理与表面处理工艺后，可具备优异的耐腐蚀、耐磨损性能，能够长期在复杂工况下稳定工作。
