径流式涡轮叶轮精密结构三维数模

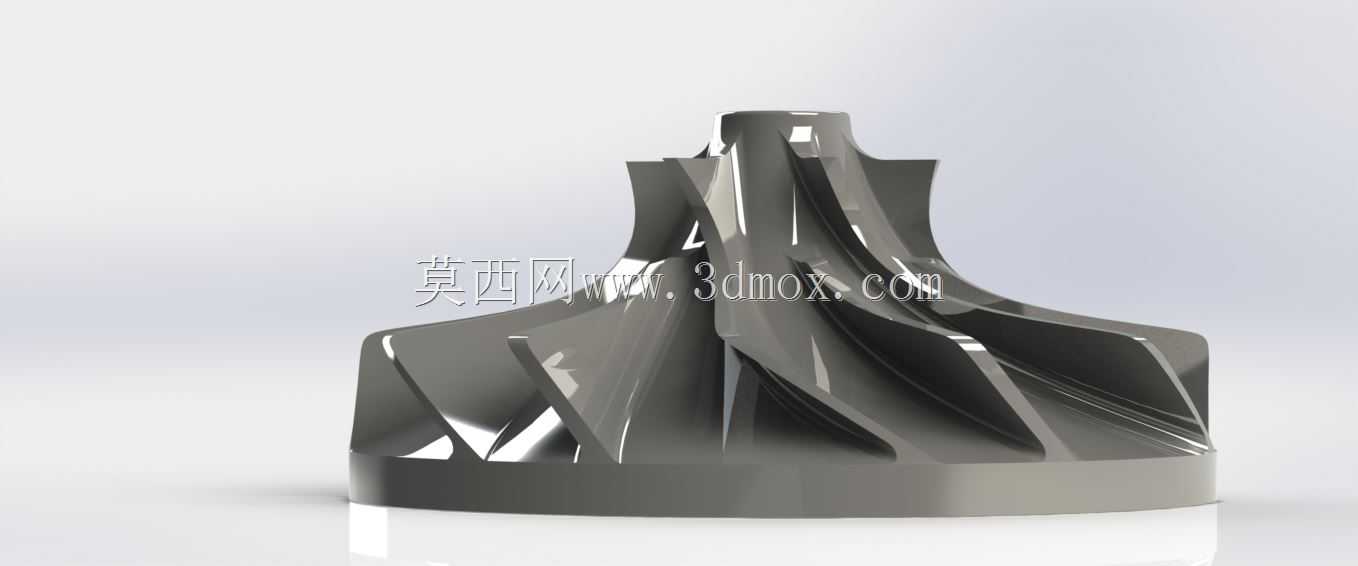

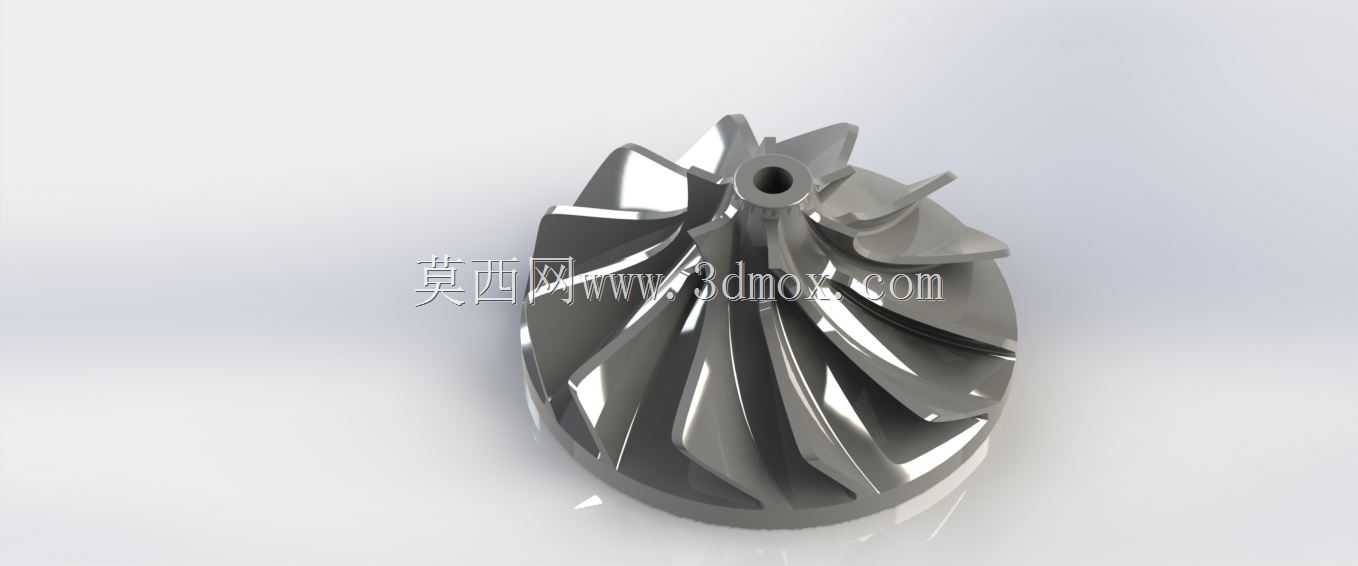

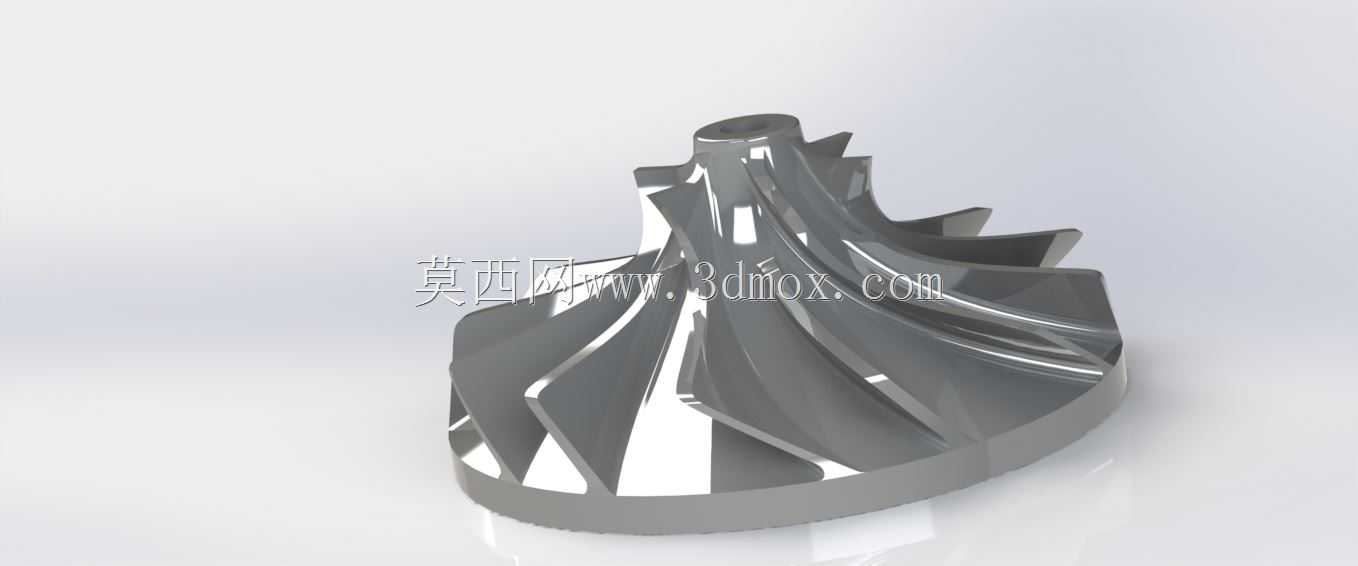

该涡轮叶轮属于流体机械核心做功部件，广泛应用在车用涡轮增压系统、小型航空辅助动力单元、工业微型燃气轮机、废气能量回收装置等场景中，核心作用是承接高温高压流体的冲击动能，将流体蕴含的能量转化为转轴的旋转机械能，带动同轴压气机叶轮或者输出轴完成动力输出，是整套增压、动力转换系统里决定能量转换效率的核心构件。在实际设备运行过程中，涡轮叶轮长期处于高速旋转工况，需要耐受数百摄氏度的高温流体冲刷，同时承受高转速带来的离心载荷，因此其叶片型线、轮毂结构的设计合理性，直接决定了整套设备的运行效率、振动水平与服役寿命。从结构设计逻辑来看，这款涡轮采用后弯式三元扭曲叶片构型，叶片沿轮毂周向均匀分布，每一片叶片的型线从轮毂进气端到轮盖出气端都按照流体流线方向做连续的曲率变化，能够最大程度降低流体在叶片流道内的流动分离损失，减少涡流产生，提升流体能量的利用率；轮毂部分采用锥形收敛结构，从进气端到出气端直径逐步过渡，既匹配流体在流道内的流速变化规律，也能优化整体质量分布，降低高转速下的转动惯量，提升叶轮的动态响应速度。叶轮中心设置带定位台阶的安装轴孔，轴孔周边做加厚处理，用于和传动轴配合传递扭矩，安装边界上轴孔的公差配合、端面的平面度要求都需要匹配传动轴的安装标准，确保高速旋转下的同轴度，避免偏心带来的振动问题；叶片外缘与轮盘的连接位置做光滑圆角过渡，减少应力集中，避免长期交变载荷下出现疲劳裂纹。整体外形为回转类结构，最大外轮廓尺寸适配常规小型增压器的蜗壳流道安装空间，叶片顶端与蜗壳内壁预留合理的运转间隙，既避免旋转过程中出现刮蹭，也能减少间隙漏气带来的效率损失。设计过程中需要兼顾气动性能与结构强度，既要通过叶片型线优化保证流体在流道内顺畅转向，将动能高效传递给叶轮，也要通过壁厚分布、圆角过渡的设计，平衡高转速下的离心应力与高温下的热应力，确保叶轮在额定工况下长期稳定运行，不会出现结构变形或者断裂失效的问题。
