双轴平移俯视拍摄专用移动载具结构

　　在影视拍摄、工业视觉检测、平面素材采集等诸多场景中，固定机位的拍摄往往难以覆盖大尺寸平面对象的完整高清采集需求，尤其是当拍摄对象尺寸超过单帧画面覆盖范围，同时又要求全程保持统一拍摄高度、统一光照角度、无透视畸变的时候，常规的轨道摇臂或者手持云台方案都存在适配短板——要么轨道铺设成本高、调整周期长，要么移动过程中存在高度波动、角度偏移，无法满足高精度俯视拍摄的要求。这款双轴平移的拍摄载具，正是针对这类场景的痛点做的定向结构设计，核心目标是在固定拍摄高度的前提下，实现X、Y两个轴向的平滑直线移动，让搭载的相机可以在水平平面内完成任意点位的移动定位，全程保持光轴垂直于拍摄平面，从根源上消除透视变形带来的素材误差。

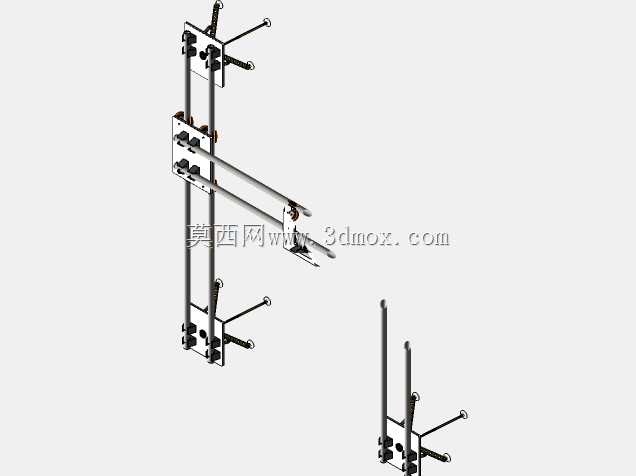

　　从功能实现逻辑来看，整个载具的移动框架采用分层叠放的结构设计，下层负责单轴向的长距离平移，上层搭载相机安装座负责另一轴向的移动，两层移动副均采用低摩擦的滑动导向结构，配合阻尼均匀的传动组件，保证移动过程中不会出现卡顿、窜动或者速度突变，避免画面出现抖动或者拖影。相机安装位预留了通用的安装接口，可以适配不同尺寸的工业相机、民用单反甚至小型运动相机，安装座本身带有微调结构，可以小范围调整相机的水平角度与高度，补偿加工装配带来的垂直度误差，确保光轴始终与下方拍摄平面保持90度垂直。

　　设计过程中首先明确的是安装边界约束，整个载具的底部支撑跨度需要匹配常用的拍摄工作台尺寸，轮组或者滑动副的间距要保证移动到轴向极限位置时，整个载具的重心依然落在支撑范围内，不会出现倾翻风险。考虑到实际使用场景中往往需要在工作台面铺设拍摄背景、放置被拍摄物体，载具的底部净空高度做了针对性预留，不会剐蹭到下方的背景纸或者摆放的物件，移动过程中也不会带起周边的线材或者辅助道具。

　　导向结构的选型上没有采用成本较高的线性导轨，而是基于使用场景的精度需求做了适配优化，因为这类俯视拍摄的移动不需要微米级的进给精度，只要保证移动直线度、移动过程无卡滞即可，所以采用了加工成本更低、维护更方便的光轴配合滑套的结构，既降低了整体制造成本，也让后期的调试、维护难度大幅下降，普通的工作室操作人员不需要专业的机械装配知识，就可以完成日常的清洁、润滑和部件更换。

　　传动部分的设计重点在于保证移动的顺滑度，没有采用电机驱动的方案，而是保留了手动推动的操作逻辑，因为实际拍摄过程中，操作人员需要根据取景器的实时画面调整移动速度和停留位置，手动操作的反馈更直接，也避免了电机运行带来的细微振动传递到相机上影响画面清晰度。整个移动框架的重量做了严格控制，主体采用轻质的合金型材拼接，在保证结构刚性、不会因为受力出现形变的前提下，尽可能降低整体重量，方便单人完成搬运、组装和位置调整，不需要额外的吊装或者多人配合。

　　在细节结构处理上，两个轴向的移动行程都做了软限位设计，避免移动超程导致载具脱轨或者相机碰撞到周边设备，限位位置采用缓冲材质，即使移动到行程端点也不会产生刚性撞击，防止震动导致相机参数偏移或者设备损坏。载具的所有边角都做了倒圆角处理，避免操作过程中剐蹭操作人员或者刮伤拍摄台面，所有的紧固件都采用沉头安装，不会突出结构表面勾挂线材或者背景布。

　　实际使用时，只需要将载具放置在平整的工作台或者专用的拍摄支架上，调整好底部支撑的水平度，将相机固定在安装座上，调整好拍摄高度和参数，就可以通过推动上层或者下层的移动框架，完成整个平面范围内的逐点拍摄或者连续扫描拍摄，不管是大尺寸平面 artwork 的高清拼接采集，还是工业零件的平面尺寸视觉检测，或者是定格动画的逐帧移动拍摄，这套结构都可以稳定满足使用需求，相比市面上的成品电动扫描平台，这套结构的成本更低、调整更灵活，也可以根据实际的拍摄尺寸需求灵活调整轴向行程，适配不同大小的拍摄场景。
