MIL-DTL-38999系列圆形军用连接器结构

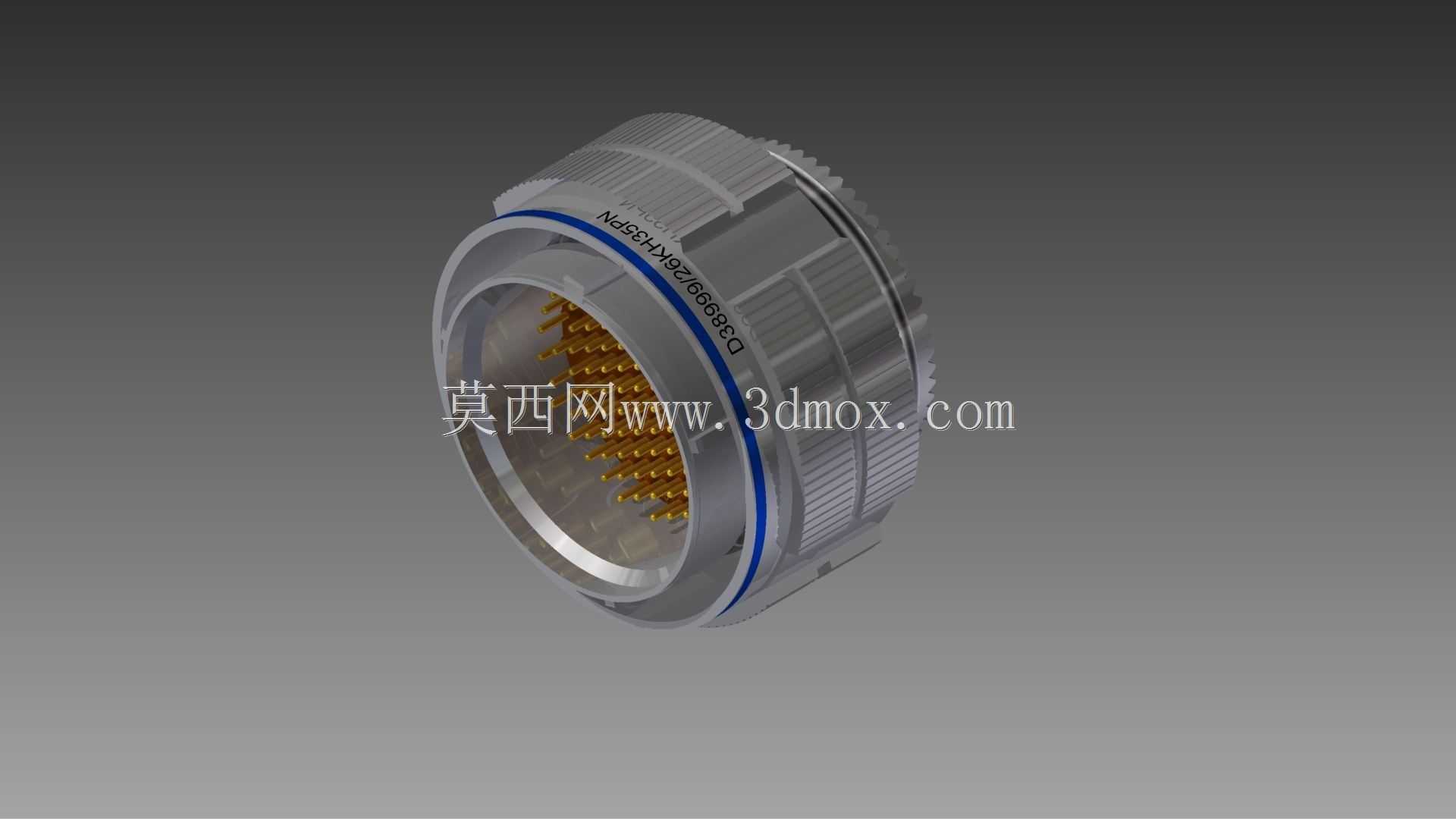

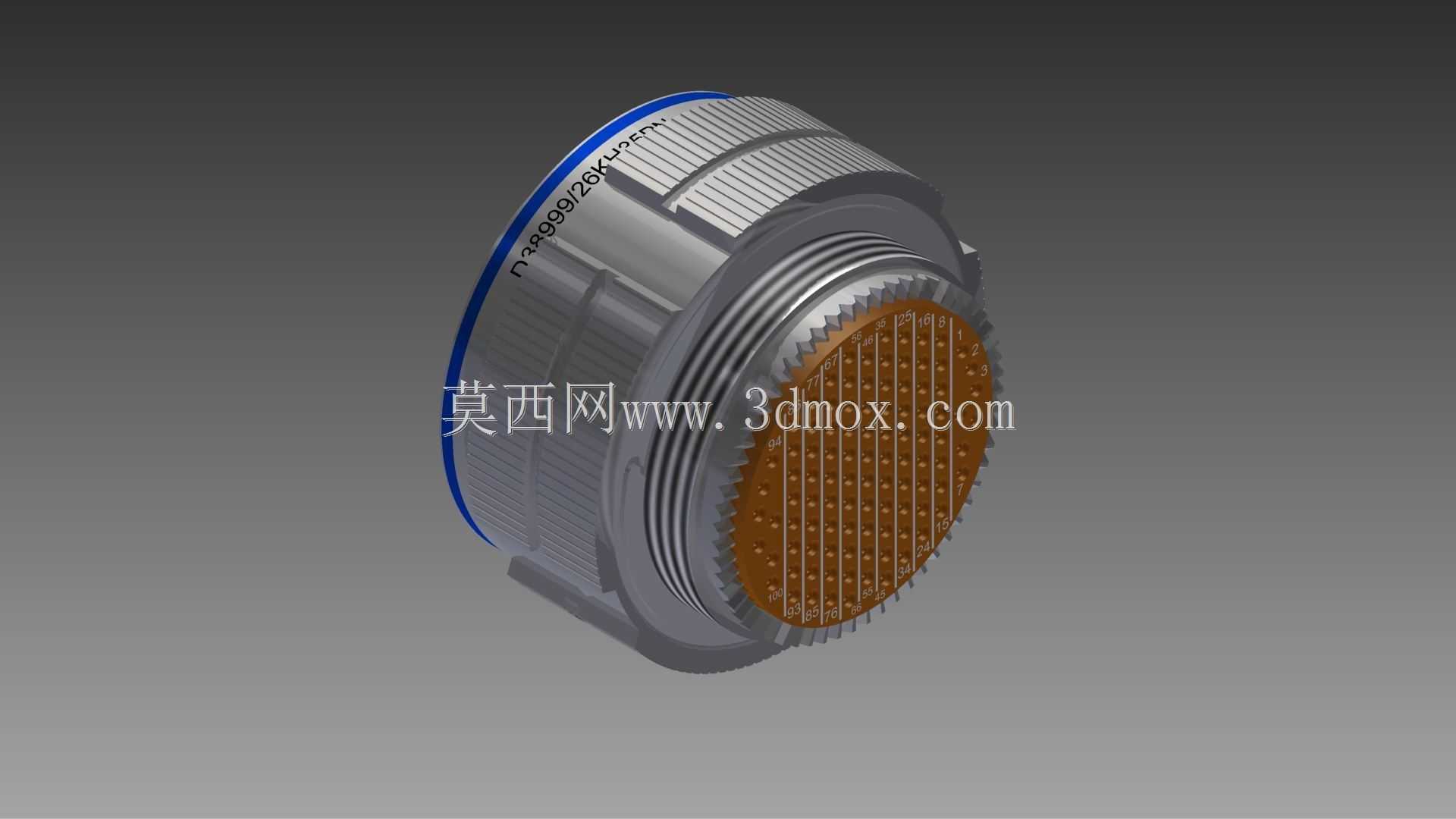

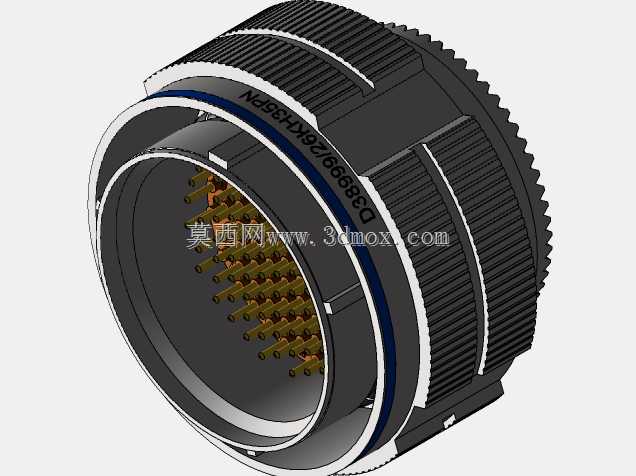

这款圆形军用连接器主要面向严苛环境下的电气互联场景，广泛应用于航空航天机载设备、地面军用通信系统、舰载电子装备、野战装甲车辆的信号与电力传输链路中，能够在高振动、宽温变、强电磁干扰、存在盐雾腐蚀或湿热侵蚀的复杂工况下，为多回路电信号提供稳定可靠的连接通路，避免因连接失效导致的装备功能故障，是高可靠电气系统中不可或缺的基础互联元件。该产品采用MIL-DTL-38999系列III连接器的成熟结构方案，外壳为高强度金属材质，表面做了耐磨抗腐蚀的特殊处理，连接方式采用多线螺纹快速旋合结构，对接时仅需转动较小角度即可实现可靠锁紧，同时自带防松脱的机械锁止结构，即便在持续高频振动的使用环境中，也不会出现连接松脱、接触不良的问题；连接器对接端设置了多层密封结构，在插合到位后可以实现IP67级以上的防护效果，阻挡外界水汽、沙尘、油污进入接触腔内部，保障内部接触件的导电性能稳定。接触端采用高密度插针排布方案，公端接触件为高精度铜合金插针，表面做了镀金处理，降低接触电阻的同时提升抗腐蚀、耐插拔性能，单颗接触件可适配不同线径的导线压接，支持信号、低压电源等不同类型的回路传输，100个接触位点按照23-35的排列规则均匀分布在绝缘安装板上，绝缘安装板采用耐高温、高强度的工程绝缘材质，既可以实现相邻接触件之间的电气绝缘，也能对接触件形成可靠的定位支撑，避免插合过程中接触件出现偏斜、移位。从安装边界来看，连接器外壳带有标准的安装螺纹与定位台阶，尾部可适配对应规格的尾部附件，实现与线缆屏蔽层的可靠连接，提升整个链路的电磁屏蔽性能，外壳外侧的滚花结构方便操作人员在佩戴防护手套的场景下完成旋合操作，外壳上的标识槽可清晰标注连接器型号与对位标记，避免现场安装时出现错插、反插的问题。在设计过程中充分考虑了军用场景的维修性需求，接触件采用后装后取的结构，无需特殊复杂工具即可完成单个接触件的更换，大幅降低野外抢修的操作难度，同时整个连接器的结构尺寸完全符合对应军标系列的安装互换要求，可与同规格的标准连接器实现完全互换，满足装备升级、备件替换的通用化需求。
