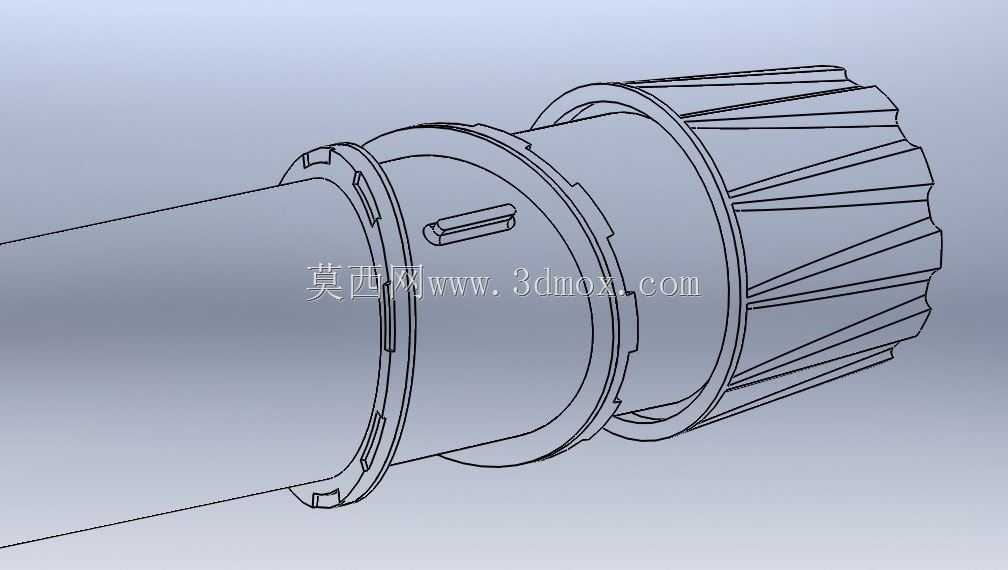

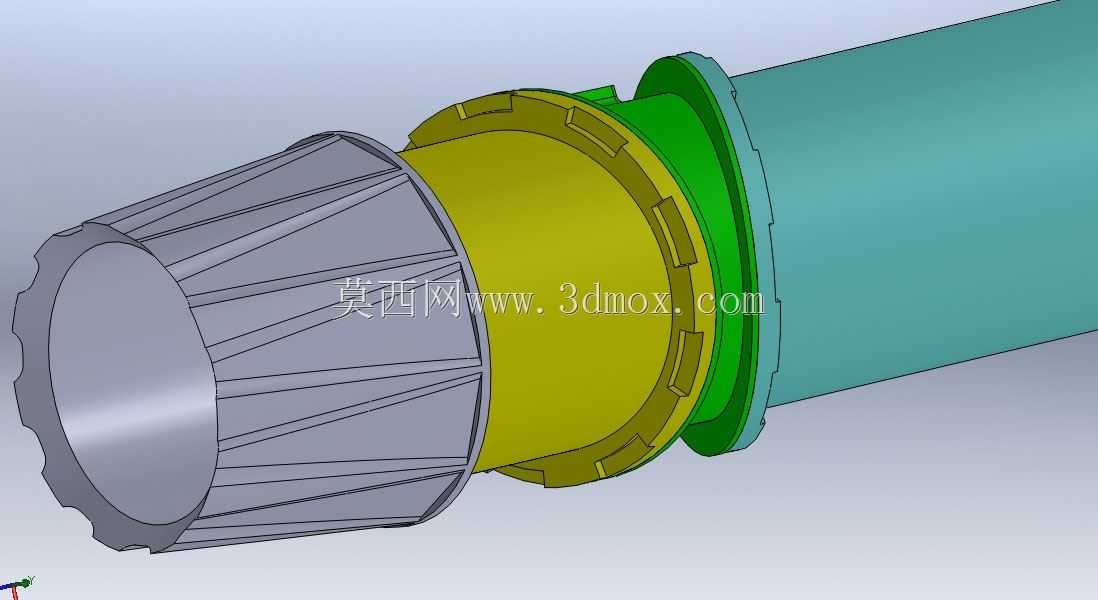

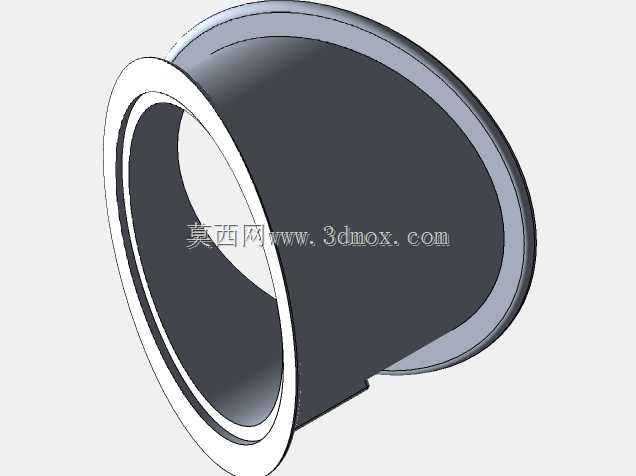

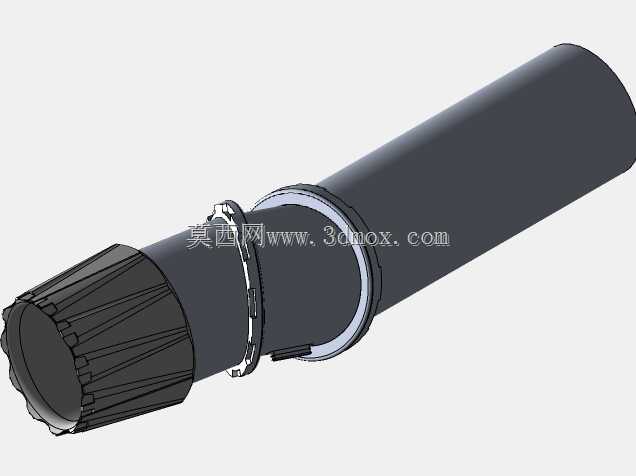

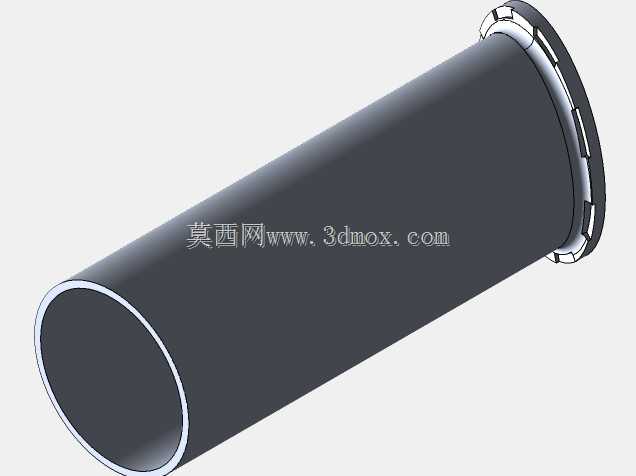

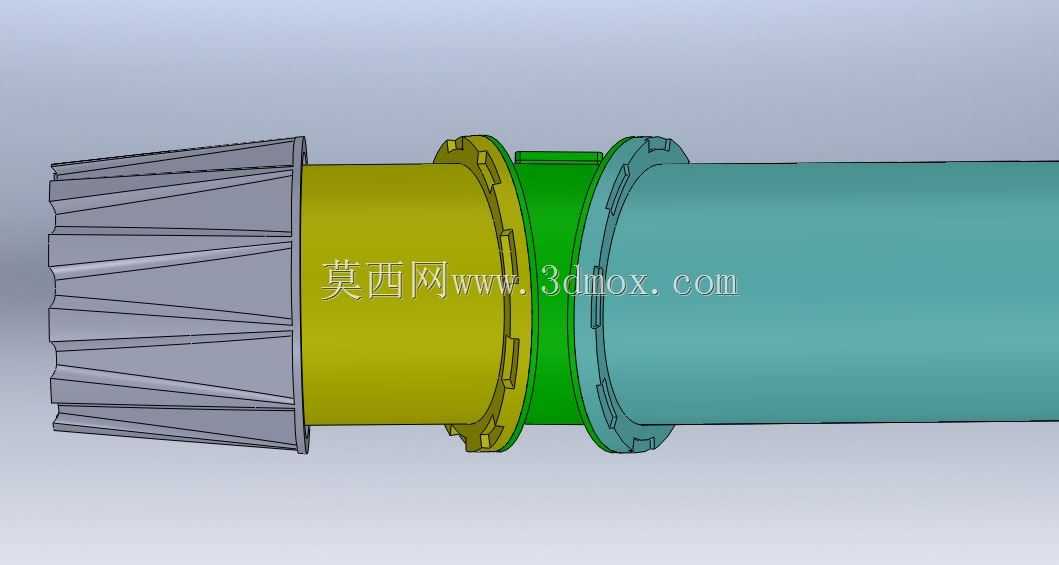

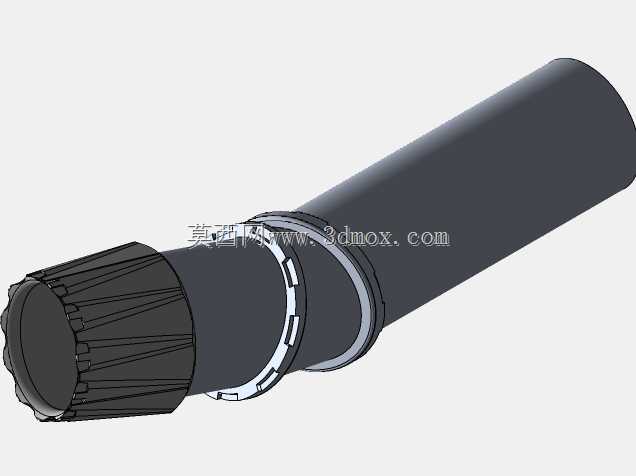

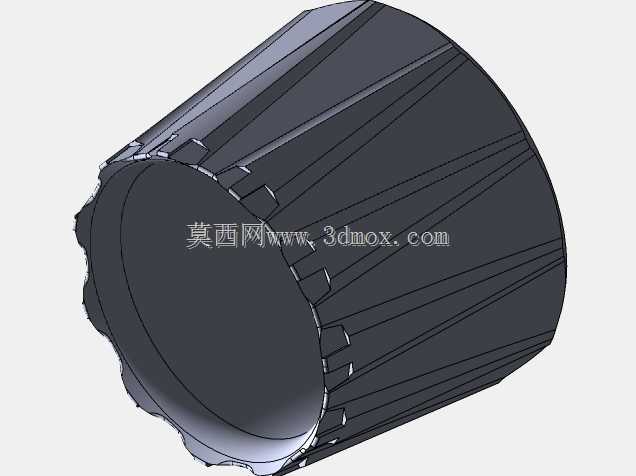

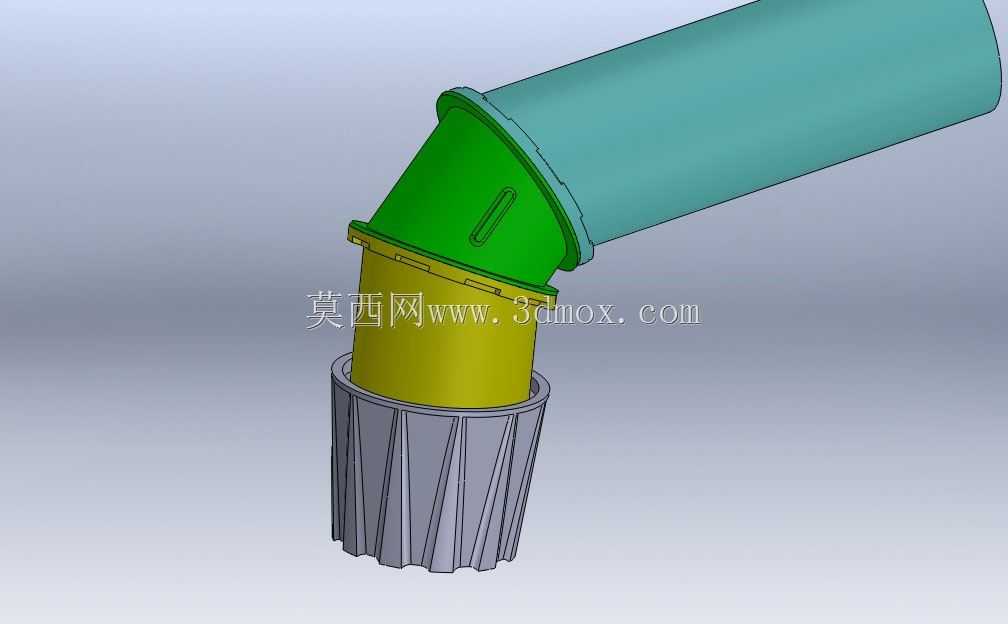

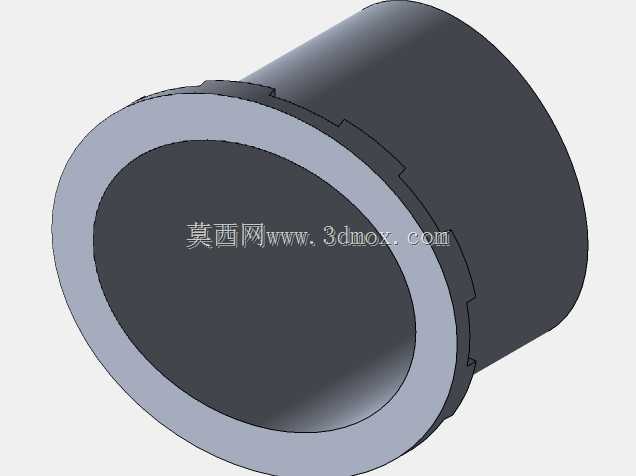

F-35战机三轴承旋转矢量喷管结构

该结构为适配短距/垂直起降战机的推力矢量转向核心部件，主要应用于军用固定翼作战飞机的动力排气系统，承担起降阶段推力方向快速切换、巡航阶段排气流场调节的核心功能，是实现战机短距起飞、垂直降落、超机动飞行的关键执行机构。在实际工况中，该部件需要承受高温高速燃气的持续冲刷，同时在推力转向过程中承载极大的气动载荷与结构扭矩，因此结构设计上采用三段式轴承串联布局，通过三段带锥齿结构的筒体相对旋转，配合周向定位卡槽实现喷管轴线在0-90度范围内的无级偏转，无需额外设置复杂的铰接密封结构，即可完成推力方向从水平向后到垂直向下的平滑切换，有效降低了矢量喷管的结构死重与密封泄漏风险。设计过程中优先考虑了结构的同轴度精度，三段筒体的配合止口采用阶梯式定位结构，保证旋转过程中各段轴承的受力均匀，避免偏载导致的卡滞或磨损；周向均匀分布的密封槽可适配高温金属密封件，在高温燃气环境下仍能保持可靠的密封性能，减少排气泄漏带来的推力损失。外侧的锥齿轮结构与机匣内的驱动齿轮啮合，可通过伺服驱动机构精准控制各段筒体的旋转角度，实现喷管偏转角度的精准闭环控制，配合战机的飞控系统可完成不同飞行状态下的推力矢量匹配。从安装边界来看，该结构前端与发动机加力燃烧室出口采用法兰对接结构，安装止口的同轴度公差控制在极小范围内，避免对接错位带来的排气紊流；整体外轮廓为回转体结构，最大外径适配战机后机身的安装舱段尺寸，周向预留的驱动机构安装位可与机匣内的作动器直接对接，无需额外设计转接结构；喷管出口段的收敛型齿状结构可在巡航状态下调节排气截面，优化排气流场的膨胀比，提升发动机的推进效率。该结构在设计时充分考虑了工况下的热膨胀余量，各段筒体的配合间隙预留了高温形变空间，避免工作状态下热胀导致的旋转卡滞，同时周向分布的加强筋结构在保证结构强度的前提下尽可能降低了整体重量，符合航空部件高可靠性、轻量化的设计要求。
