金属立式支撑轮组实训加工结构件

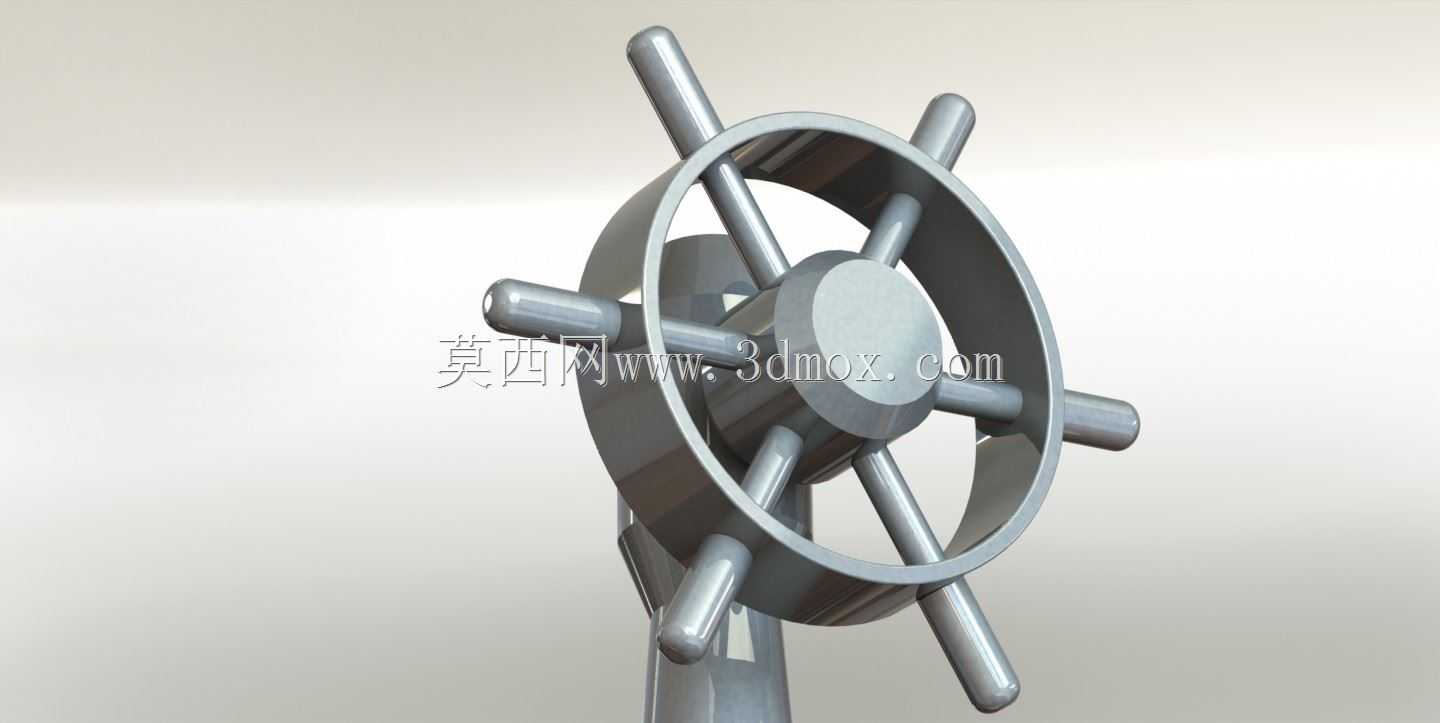

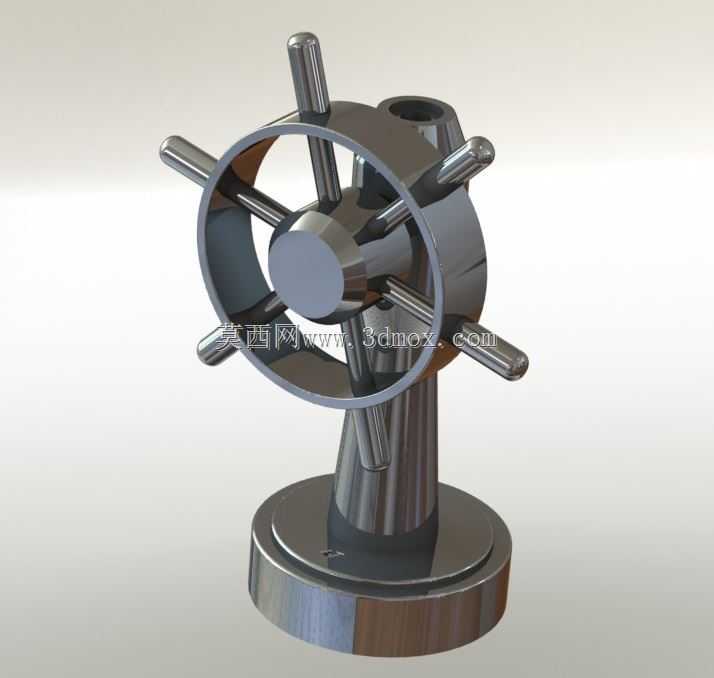

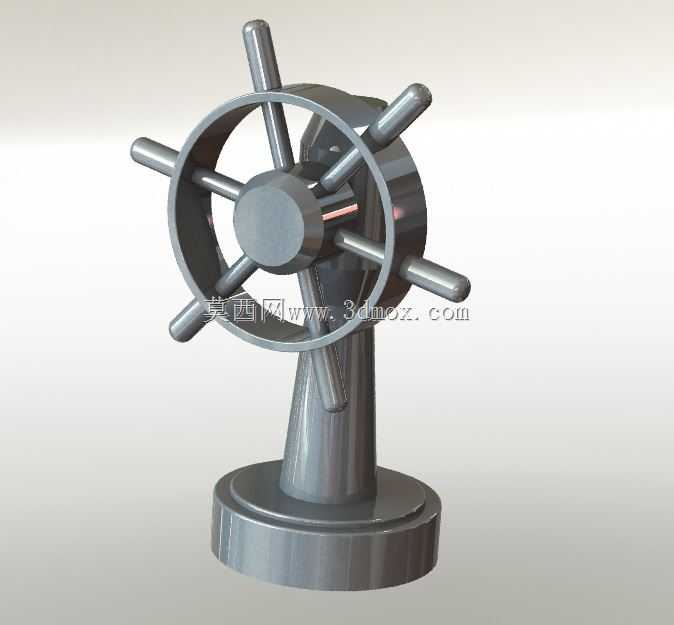

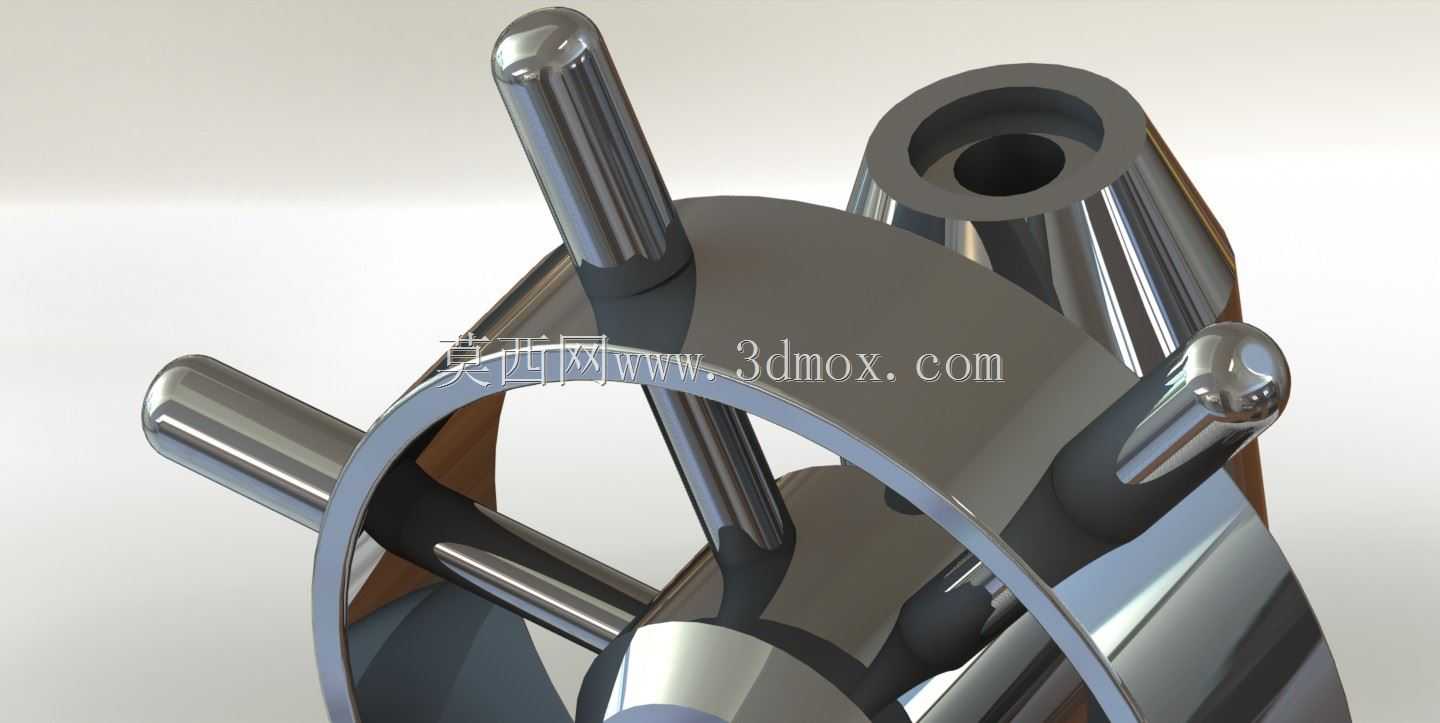

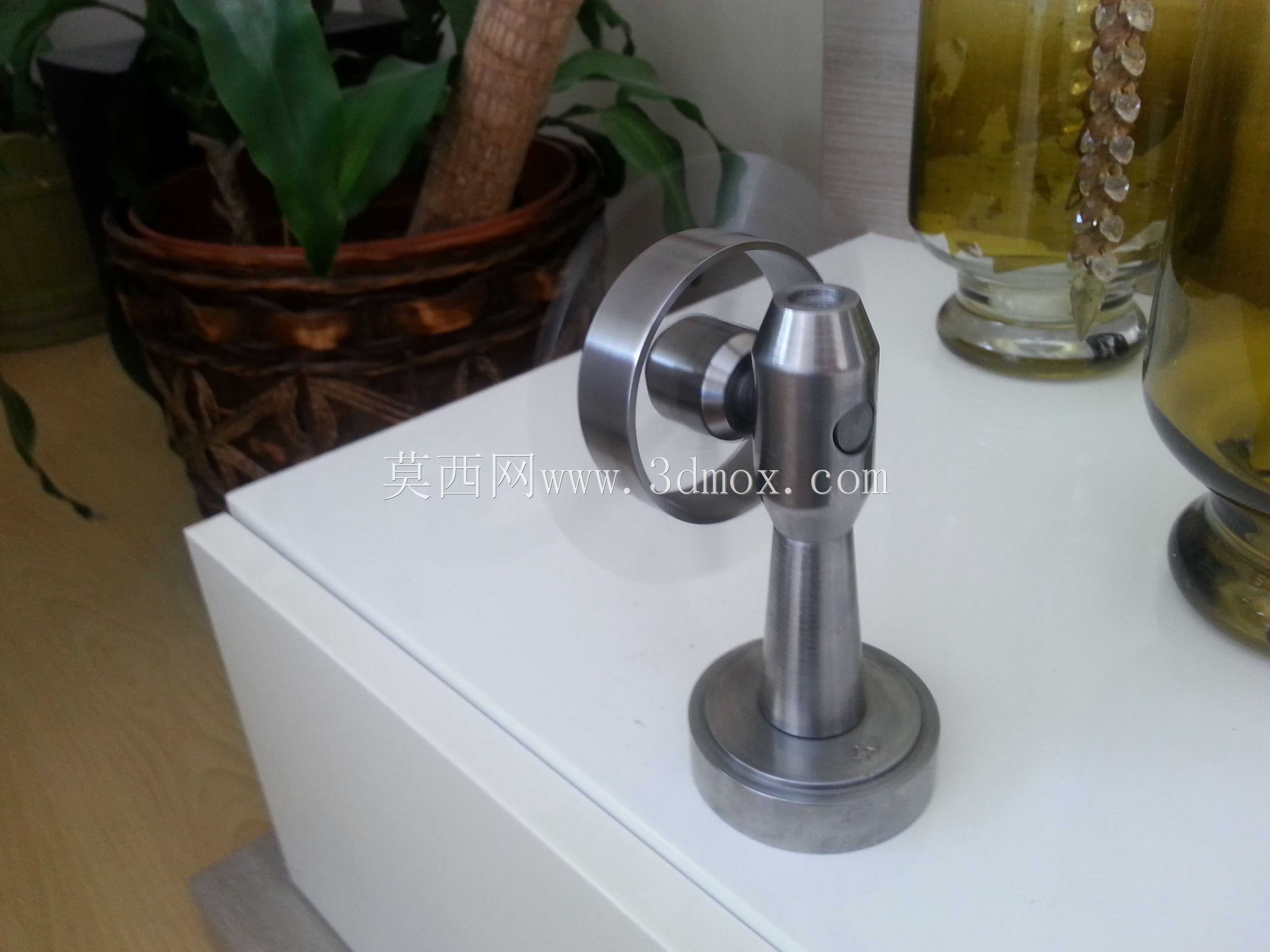

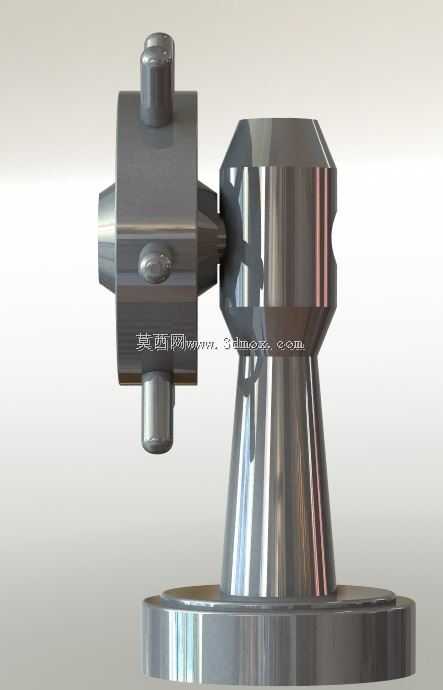

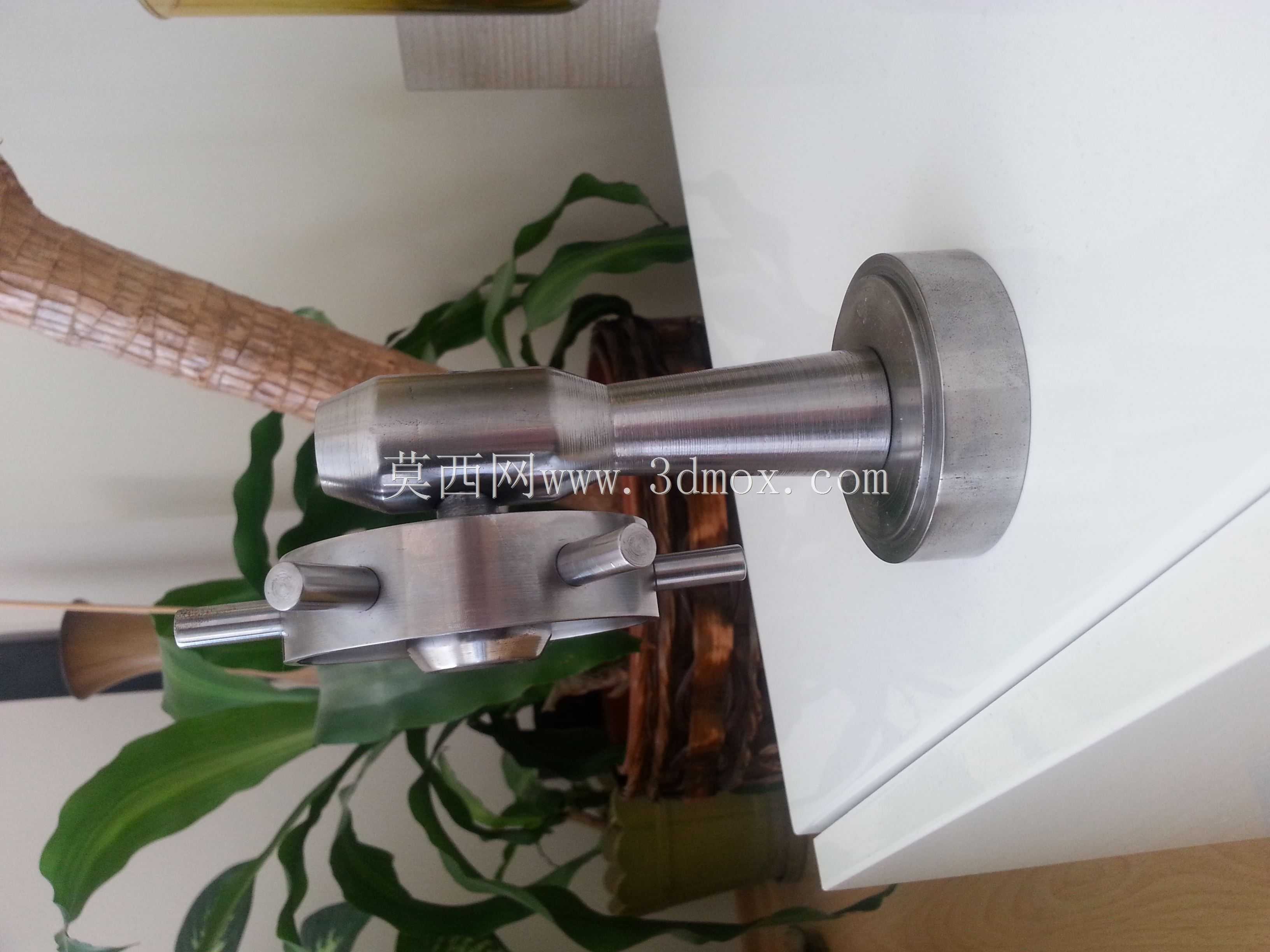

这套立式轮组结构件最初是作为金工实训的实操项目完成全流程加工与建模的，整体采用金属棒料经车削、铣削工序加工成型，可作为小型桌面演示装置的转动支撑部件，也能适配轻载输送线的端部导向轮组使用场景，在实验室小型试验台、教具演示设备中可直接作为转动副组件装配，承担径向承载与周向转动的核心功能。从结构功能来看，底部圆盘为安装基座，通过端面贴合实现与安装面的定位，中部锥形柱体为支撑承载段，上部的环形轮体通过内置销轴与支撑柱连接，可绕销轴实现自由转动，轮体与支撑柱的配合间隙控制在0.02mm以内，既保证转动顺滑无卡滞，又避免径向窜动影响运行精度。建模阶段先从基座部分开始绘制，先绘制底部圆盘的截面草图，通过旋转凸台生成基座基体，接着绘制中部锥形支撑柱的轮廓，同样采用旋转特征完成柱体成型，注意柱体与基座连接位置的圆角过渡，避免加工时出现应力集中。上部轮体部分先绘制环形轮的截面，旋转生成轮体外圈，再绘制内部销轴的安装孔位，通过拉伸切除完成孔位加工，销轴部分单独建模后装配到支撑柱顶端的对应孔位，装配时添加同轴度配合与端面贴合配合，保证轮体转动自由度符合设计要求。安装边界方面，底部基座直径为45mm，整体总高度为110mm，上部轮体外径为38mm，轮体宽度为12mm，安装时需在安装面预留对应基座直径的沉孔，或通过端面压紧的方式固定基座，轮体转动范围内无其他结构干涉即可正常使用。建模过程中需要注意各回转体的同轴度公差设置，在工程图中明确标注各配合面的粗糙度要求，支撑柱与基座的连接位置、销轴与支撑柱的配合位置都需要标注形位公差，保证加工后的零件装配后转动顺畅。这类小型轮组结构虽然尺寸不大，但涵盖了回转类零件建模、装配配合设置、工程图标注的全流程操作，对于熟悉三维建模的基础操作、理解转动副的结构设计逻辑有很强的实操意义，加工完成的实物可直接用于教学演示，直观展示轮式支撑结构的组成与运行原理，也可作为小型非标设备的轻载转动部件使用，根据实际承载需求调整各部分尺寸参数即可适配不同的使用场景。
